[小米智慧家庭] 智障除濕機如何變智慧

其實，這文跟小米智慧家居關係比較小，如何智慧除濕網路上有很多人分享，無非是現在除濕機有斷電恢復的功能，利用小米智慧插座來開關除濕機。但是，一些比較舊款、便宜的機種沒有斷電恢復的怎麼辦？所以才思考著如何資源回收 (?) 、好好利用這些「智障除濕機」，這時候所謂的延遲開關就幫得上忙了，像我手上的大同 TDH-120FB，除了智障，還好還是一級能效！



這時智障除濕機這種按一下開、再按就關的控制方式，我要找相對應這種控制方式的「延遲開關」，拍賣上面都找得到，為了模擬我們按下開關的動作，要選有「通電 + 斷電」的延遲開關，其他只有通電或斷電的都沒有幫助，因為只有通電就等同我們按下開關卻不放開。而只有斷電的則是放開開關卻沒有按下，沒有延遲則是無法確定除濕機有沒有收到開啟的訊號。

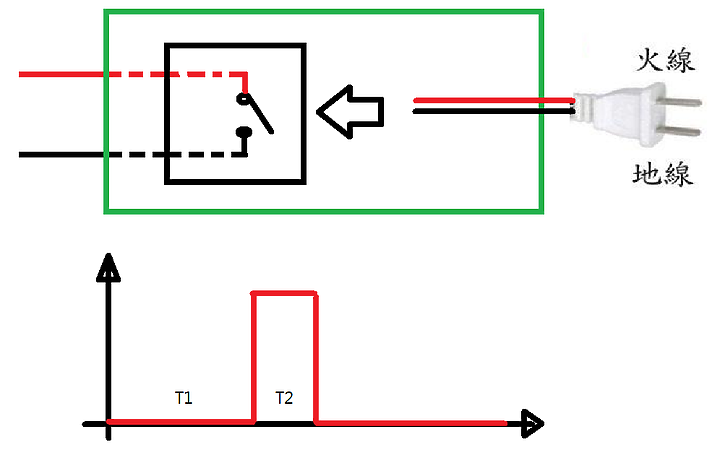

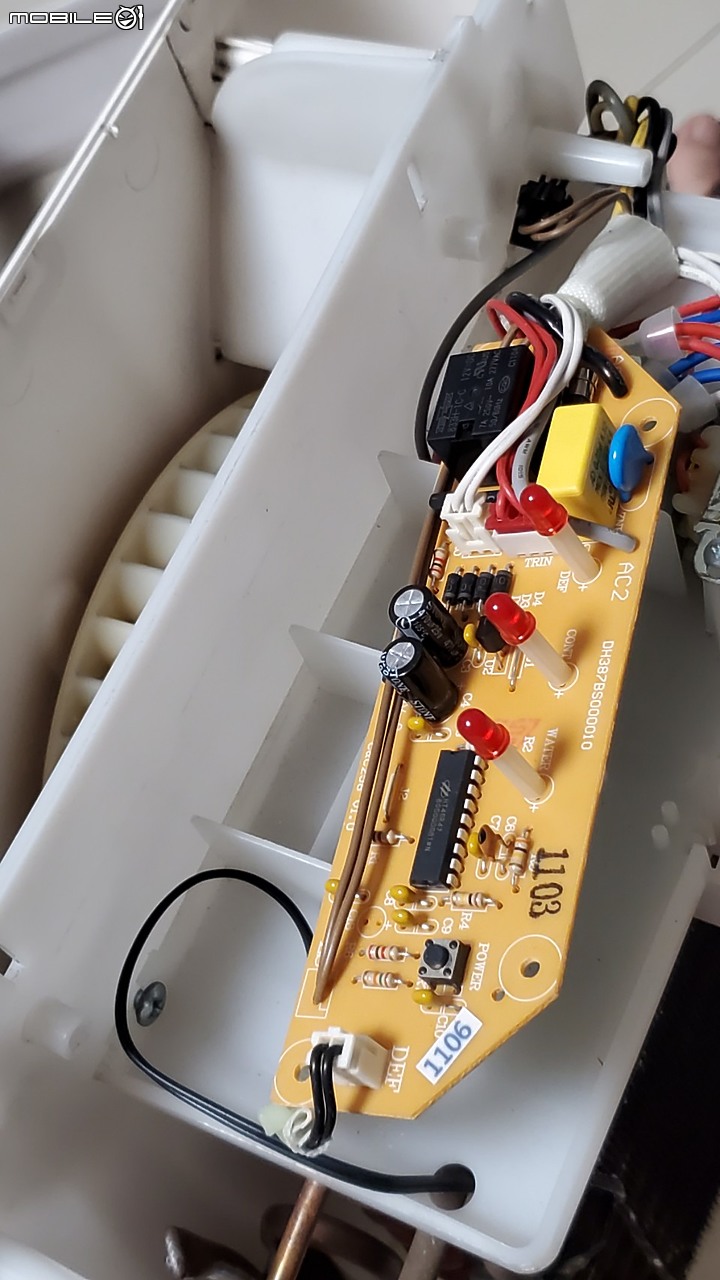

這次選擇延遲 T1 = 3 秒/ T2 = 1 秒 的延遲開關，波形是指 Relay 開關，而延遲是為了避免因為一上電就通電。既然延遲開關到手了，再來就要拆開拆到面板的電路板，中間忘記拍了，直接上電路板：

結構很簡單，市電交流電進來，轉直流電給控制 IC；還有延時、濕度偵測以及其他的保護功能控制等。

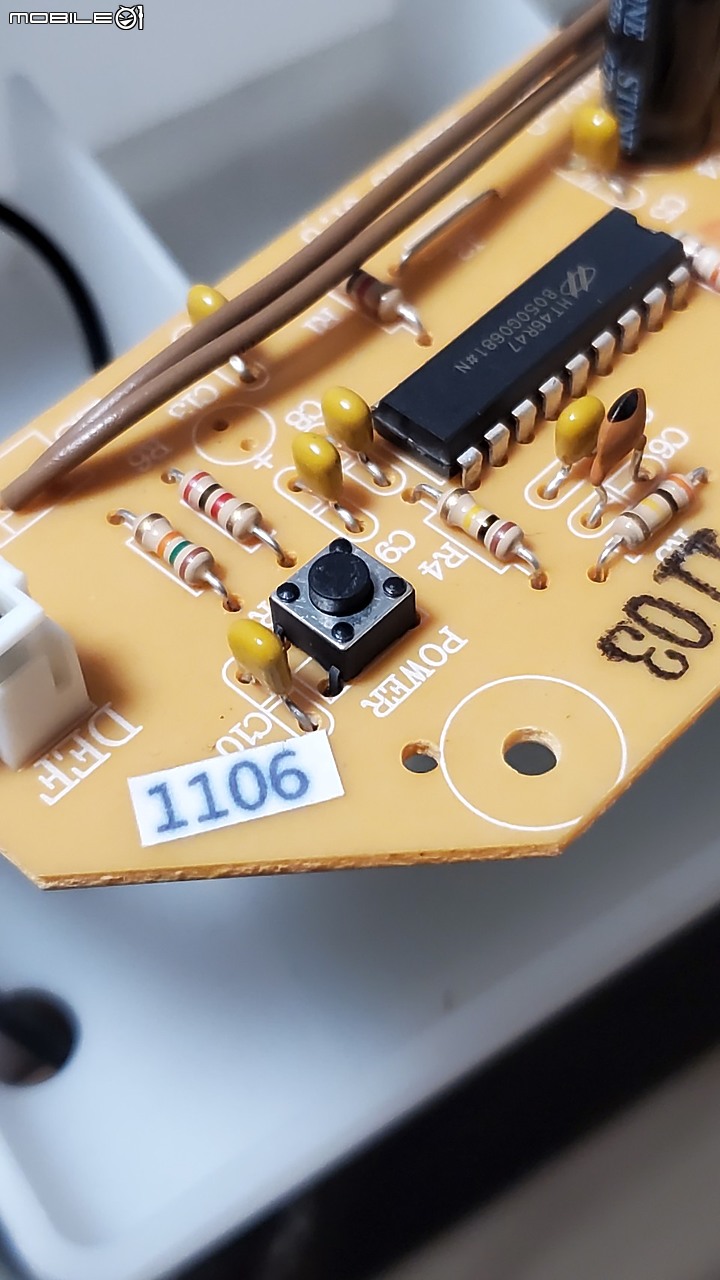

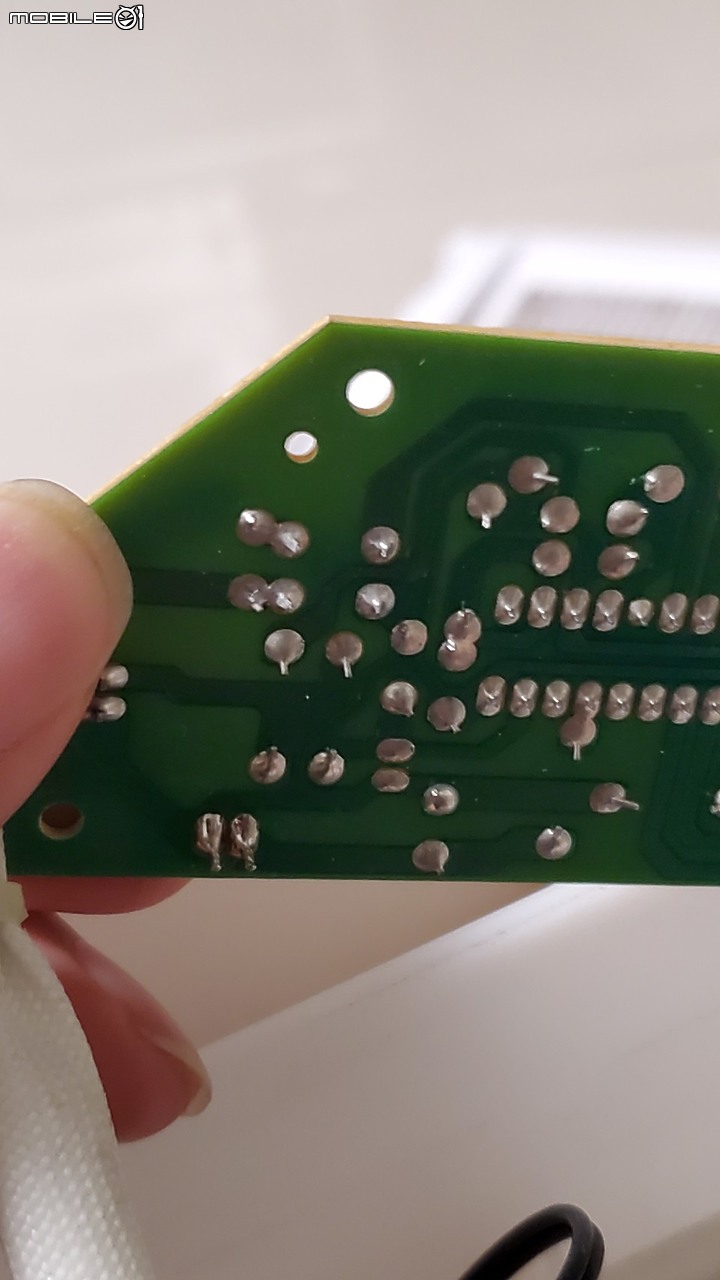

我們可以看到按鈕以及其背後的針腳，一般開關是四隻腳，其中兩兩內部是相通的。這時候就要拿三用電表出來確認，到底是哪兩隻腳內部相通，而哪一邊則是不相通的，這對於我們宅宅工程師很簡單，也就不多著墨。

另外，由於只是要讓他成為有斷電恢復的功能，我的想法是只要這個延遲開關跟著市電去動作就好，反正斷電的部分就交給小米智慧插座即可。所以這時候也要順便找到除濕機在電路板上的 110V 電源，也是利用三用電表，在這邊聲明：畢竟這邊是交流電 110V，想要嘗試 DIY 的建議要小心，尤其是電路板跟金屬部分不要短路了，別火上作業。

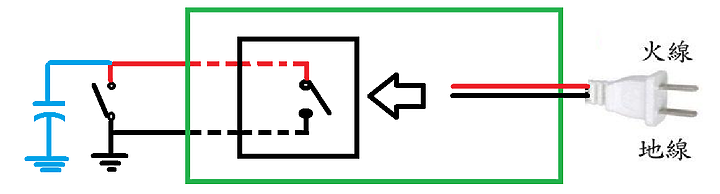

而簡易的示意圖如下：

左邊的電容跟開關圖示，就是電路板上按鍵以及旁邊電容部分。我們就是用這個延遲開關的兩個乾式開關接點不講武德，來騙、來偷襲打開除濕機。



既然示意圖也有了，接點也都找到了，不囉嗦就烙鐵一陣稀哩嘩啦，上完工圖吧！

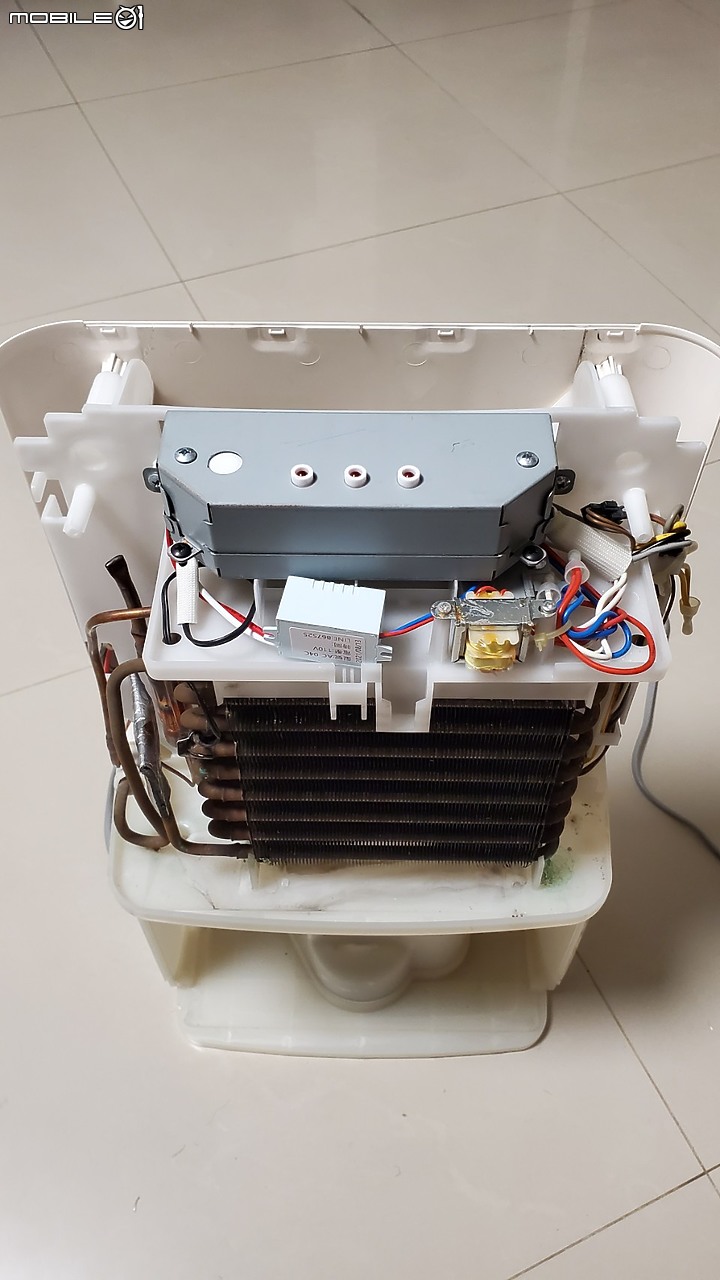

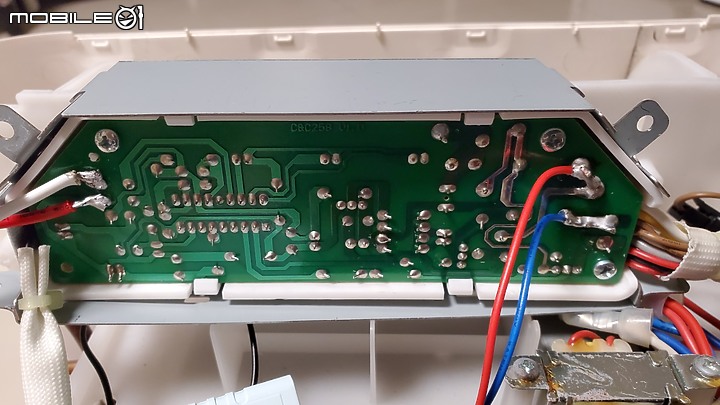

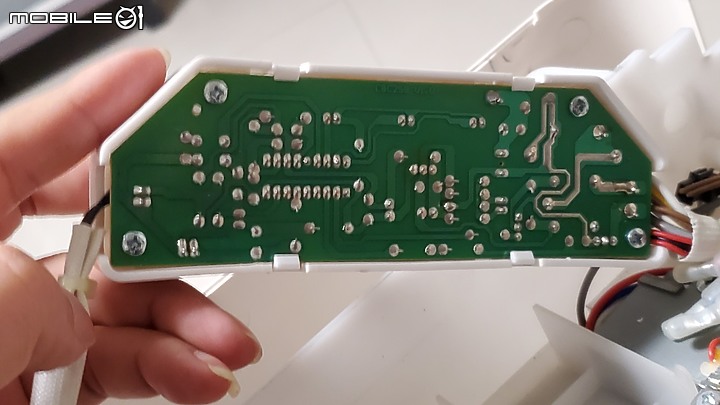

接線照：

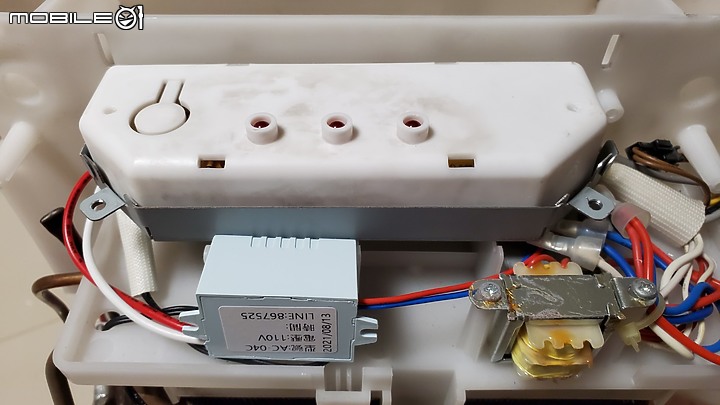

裝回外面鐵殼固定：



上電試驗很順暢也符合要求，後續就讓他乖乖每天自動作業了！

至於小米這邊就是利用藍芽溫濕度計，設定高於多少濕度開啟智慧開關，反之，低於多少濕度關閉智慧開關，這個也不難，自己玩玩看就知道了！

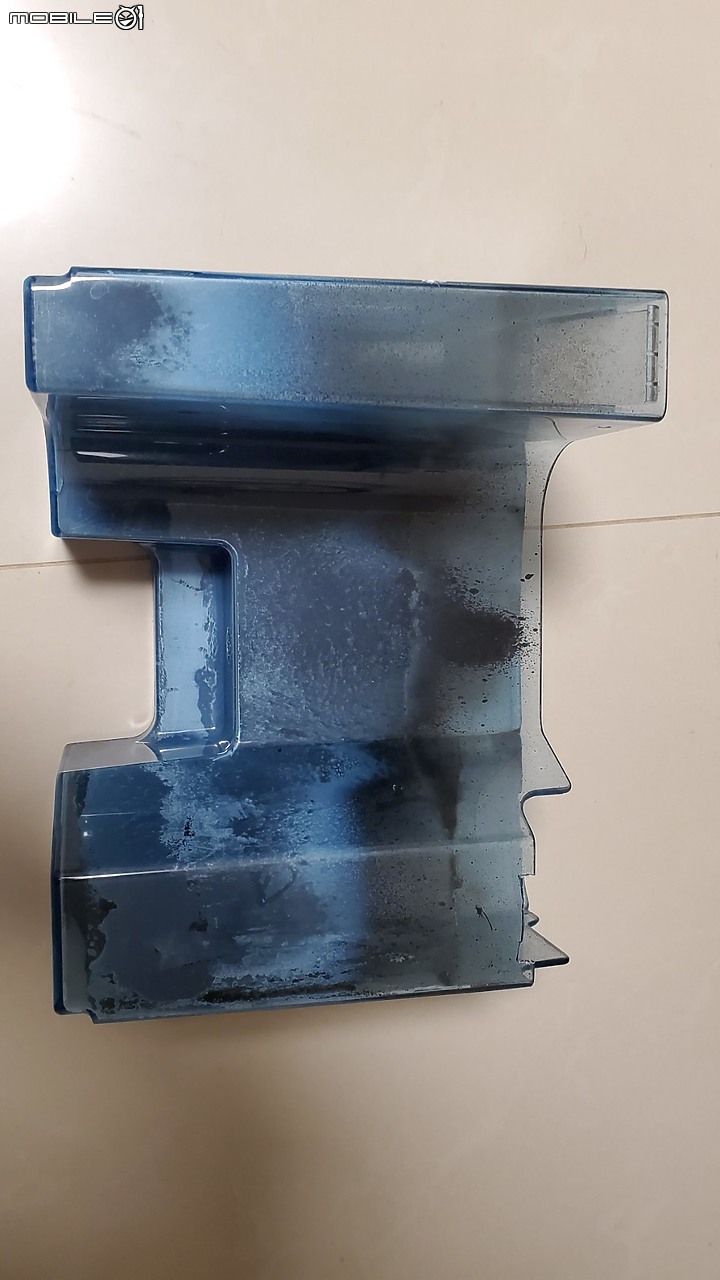

不得不說，為了要改裝成持續除濕需要接上排水管，但是大同這個設計真的很低能，無論水管的接頭位置、轉角位置跟水箱感覺就是很隨便設計，好像只要有給你就好了的設計法，會讓人很介意水管走得順不順、會不會因為水管折到而堵塞積水，所以就只能去買了冷氣機落水轉接頭回來轉接，最後還把水箱給土炮改挖了個小洞才能閃過轉接頭跟水管。
