俞氏牌 180-RJN 室內機對講機的直流電源供應

fishcksh
個人積分：24分
文章編號：80928368

24分

樓主

2021-02-27 13:14

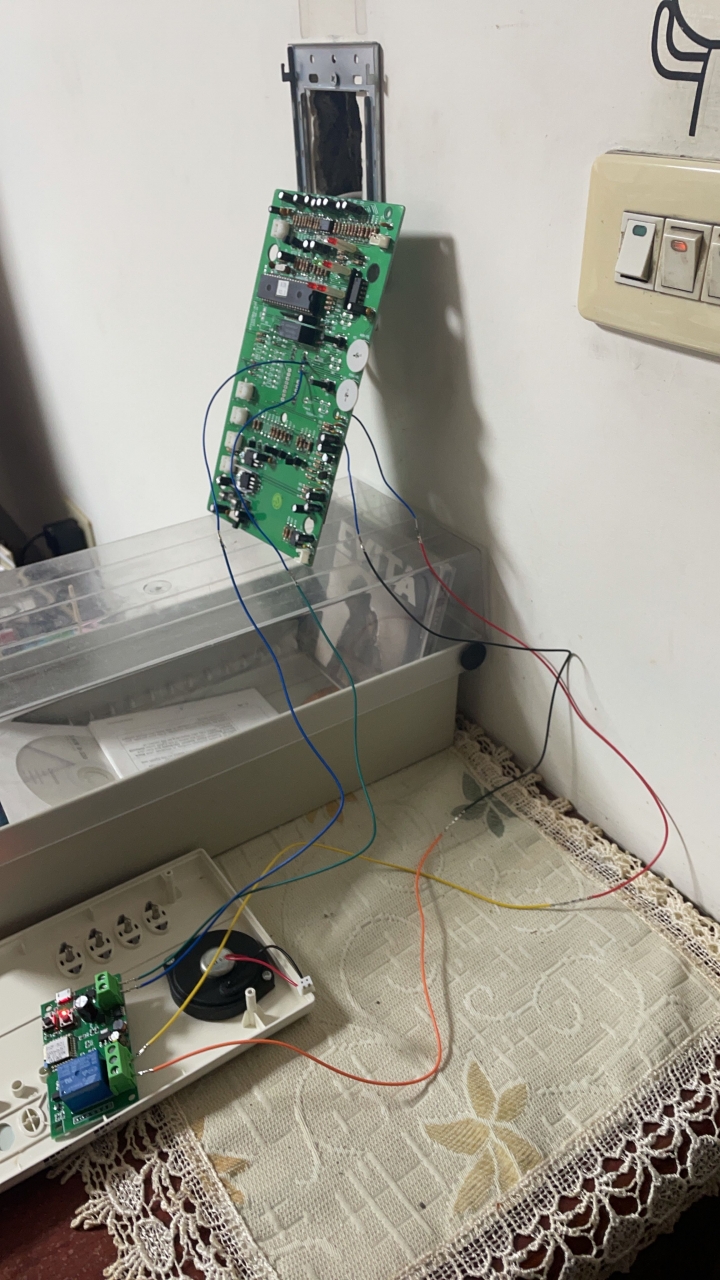

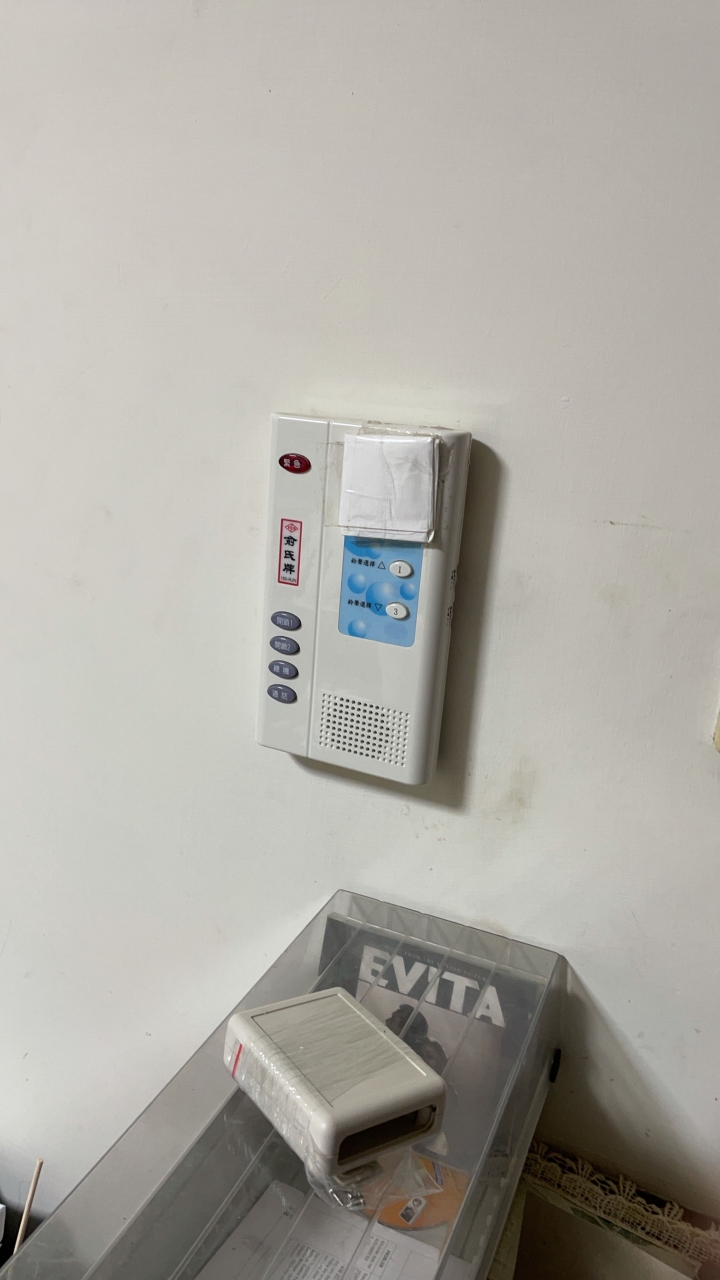

大家好，最近也想改裝家裡的對講機，裝上wifi模組以實現用手機開門的功能，目前有個關於電源供應的問題，我想用對講機內的電源給wifi 模組，可是看了電路圖卻覺得很怪。

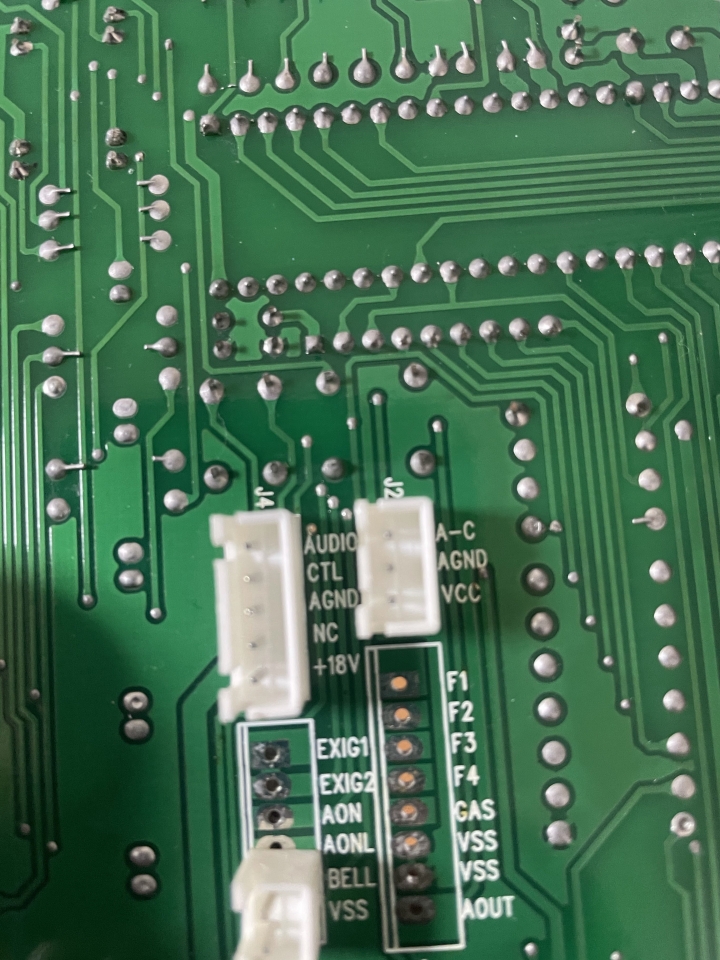

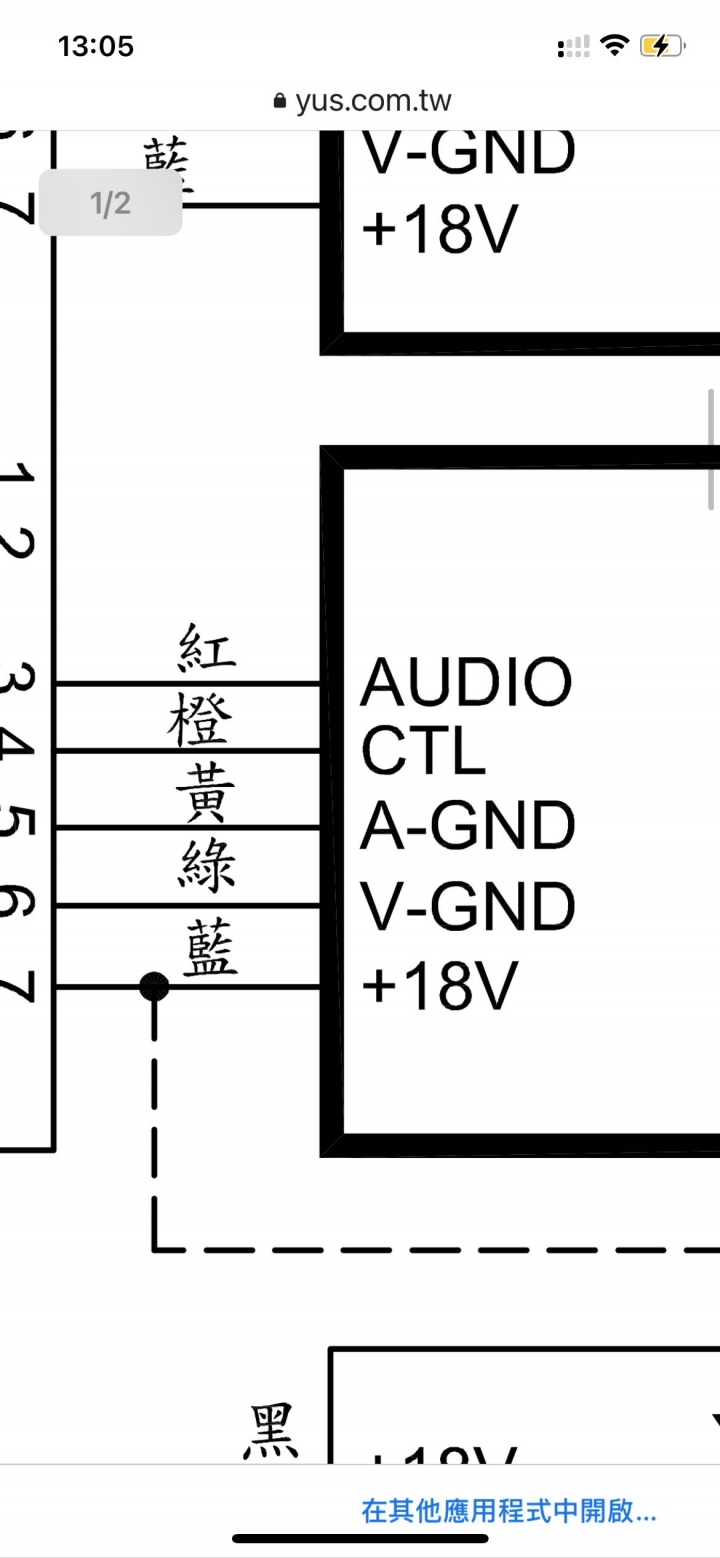

目前對講機背面只有插一組排線，分別是 Audio, CTL, A-GND, V-GND, 以及 +18v，因為通常電源供應會有需要正負極形成迴路，但是看了余氏的電路圖，除了+18v很明顯能看出是正極外，其它四條線完全看不出哪個是負極，因此想請問大家我的認知上有沒有問題，負極到底在哪呢？謝謝

俞氏牌 180-RJN 室內機對講機的直流電源供應

https://www.yus.com.tw/hiwin0163/store/f2/W-RJS.PDF

2021-02-27 13:14 發佈

文章關鍵字俞氏牌 180-RJN 室內機對講機直流電源供應 180 對講機 Wifi 電源模組問題家裡

溜溜子

溜溜子
個人積分：3175分
文章編號：80928800

3175分

2樓

2021-02-27 13:59

GND很多會做成共用接地！用三用電錶量一下吧。

fishcksh

fishcksh
個人積分：24分
文章編號：80929020

24分

樓主

2021-02-27 14:21

溜溜子 wrote:
GND很多會做成共用...(恕刪)

感謝建議，只是剛好沒有電壓表所以無法測...

分身回覆

分身回覆
個人積分：3483分
文章編號：80930422

3483分

4樓

2021-02-27 17:22

fishcksh wrote:
大家好，最近也想改裝家裡的對講機，裝上wifi模組以實現用手機開門的功能，目前有個關於電源供應的問題，我想用對講機內的電源給wifi 模組，可是看了電路圖卻覺得很怪。

目前對講機背面只有插一組排線，分別是 Audio, CTL, A-GND, V-GND, 以及 +18v，因為通常電源供應會有需要正負極形成迴路，但是看了余氏的電路圖，除了+18v很明顯能看出是正極外，其它四條線完全看不出哪個是負極，因此想請問大家我的認知上有沒有問題，負極到底在哪呢？謝謝

可以參考這個
【智慧公寓鐵門】自動化改裝分享教學
