於是就訂購了兩顆易微聯的WIFI繼電模組,其中一個還是有RF遙控功能的.
易微聯的WIFI繼電模組性價比很高,不僅可以完成手機反饋控制,
也可以和天貓精靈綁定控制.

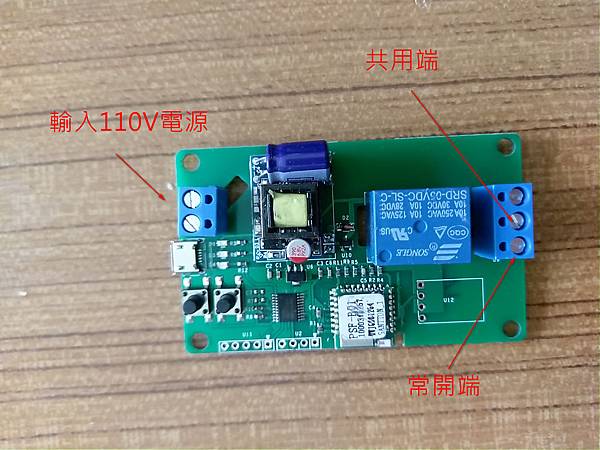

輸入電壓85~220V 可以切換點動或自鎖模式.
不帶RF遙控功能的
內建RF遙控功能的
順便也訂購了一顆有檢測濕度和溫度的WIFI控制開關.
這樣可以實現條件連動功能,當濕度或溫度到達時,自動開啟電器.
動手拆日立除濕機

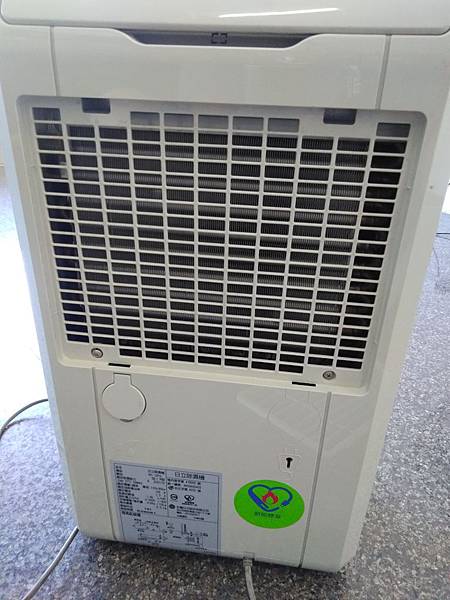

後方濾網拿掉後有兩顆螺絲.
側邊下方有一顆螺絲

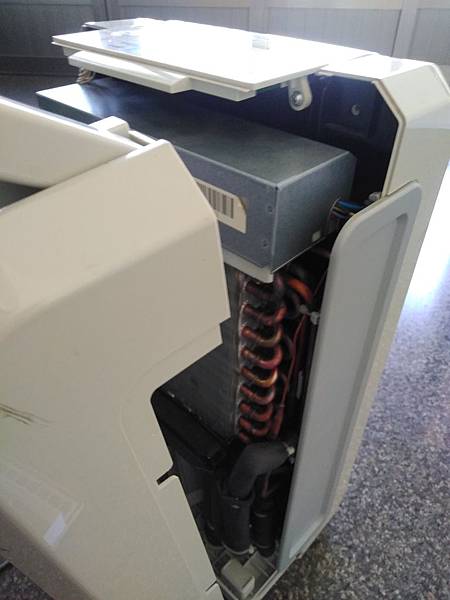

另一側水箱拿掉後,中間和下方各有一顆(只須拆後邊的面板就可以了)

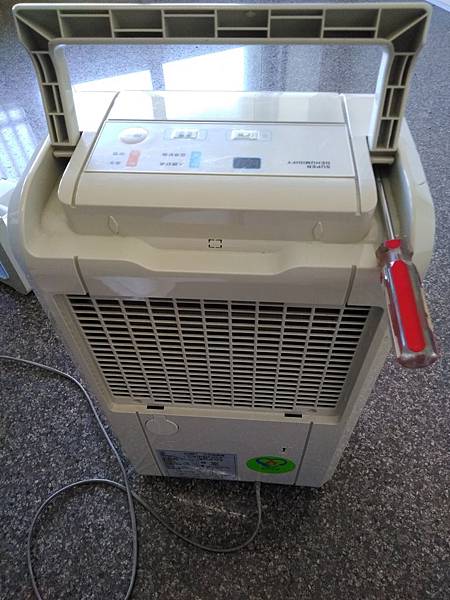

手把拉起下方左右各有一顆

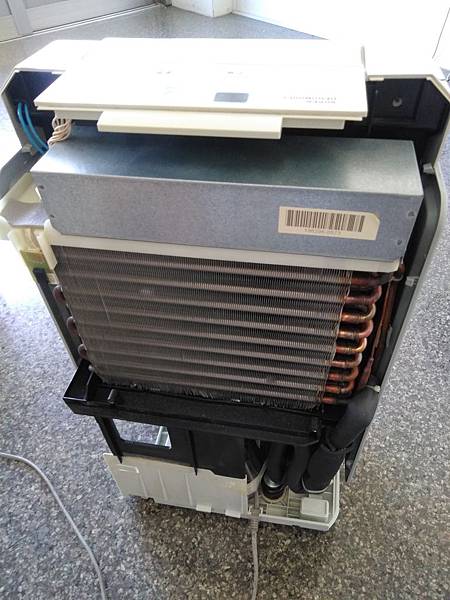

將後方面板拆下

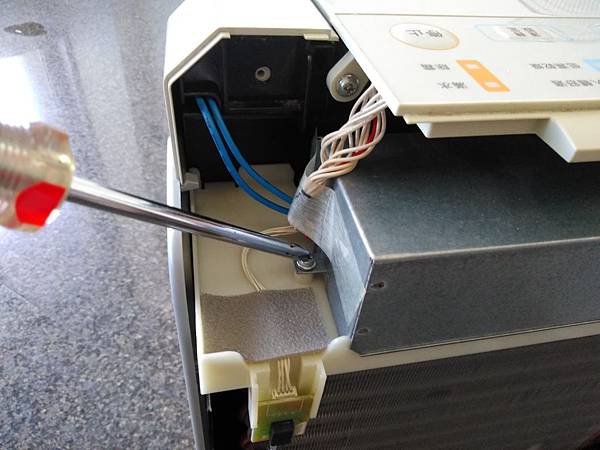

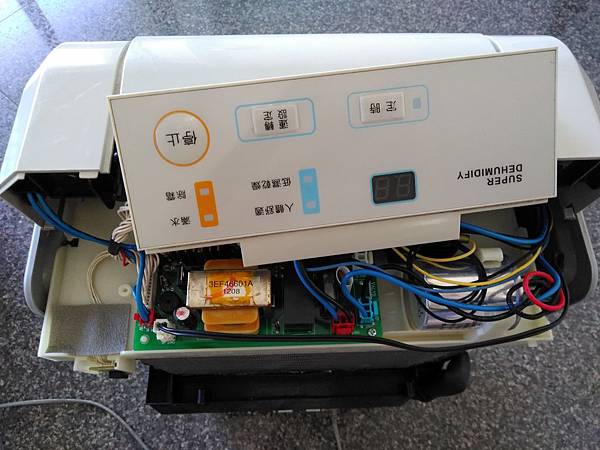

控制面板下方左右各有一顆螺絲
下方有個保護鋁盒蓋也要拆下

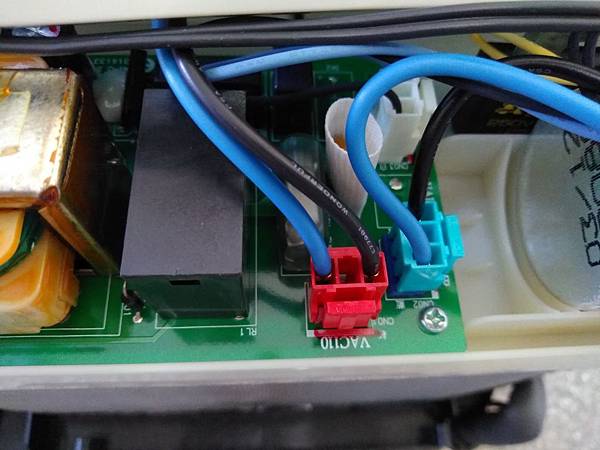

鋁盒蓋內有電源供應線,紅色的端子可以提供110V的電源,剛好拿來提供WIFI繼電模組

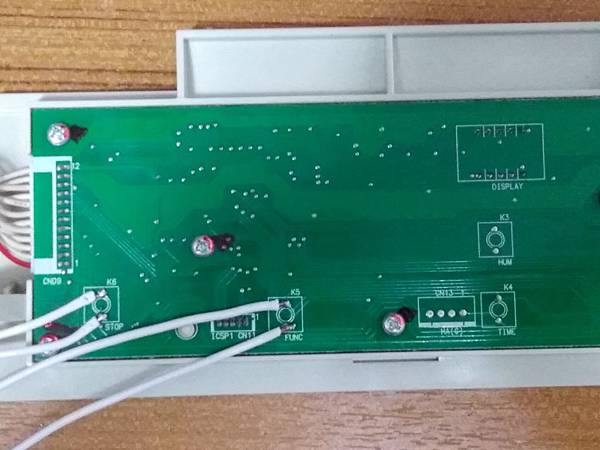

控制面板背面電路接點,利用WIFI繼電器的點動功能,來觸動開關.
焊接電線
插入兩條電線至紅色端組拉出電源

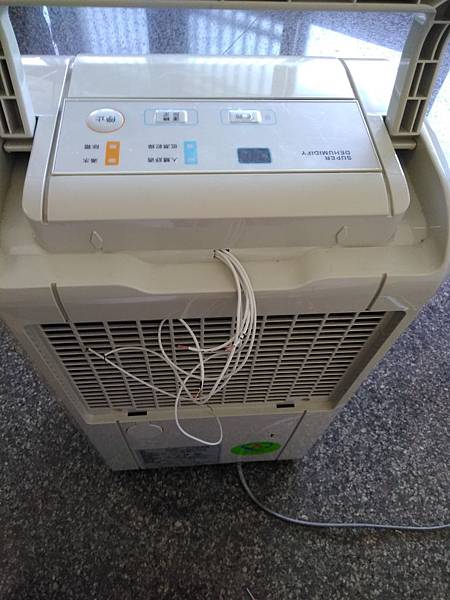

這台日立除濕機背後剛好有個小四方預留開口,剛好將電線拉出
準備了一個半透明的文具盒
將WIFI繼電模組電路配好後放入文具盒中,再用3M無痕背膠固定住.
硬體改裝完成,再來就是易微聯的APP設定
設定方法也很簡單,下載易微聯APP後,註冊帳號.再來就是新增設備了.
點選下方+增加設備
進入配對模式,這時候請長按開關上的按鈕約8秒,
當燈號連續快閃時,就是進入配對模式了.

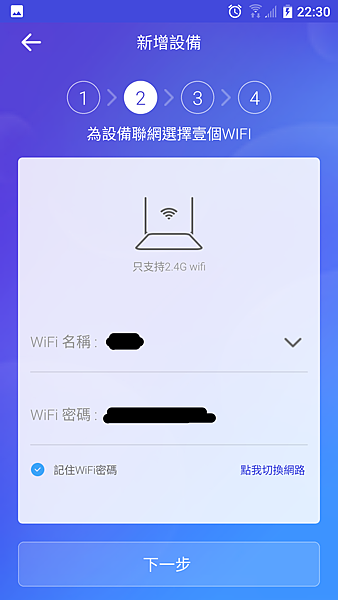

當開關燈號連續快閃時,點選下一步進入WIFI設定
手機與配對開關需連接於同一個WIFI基地台喔

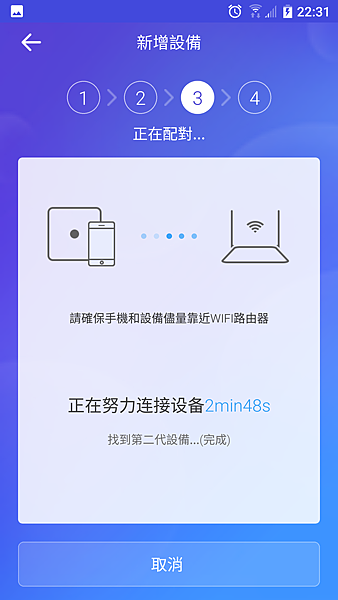

找到設備

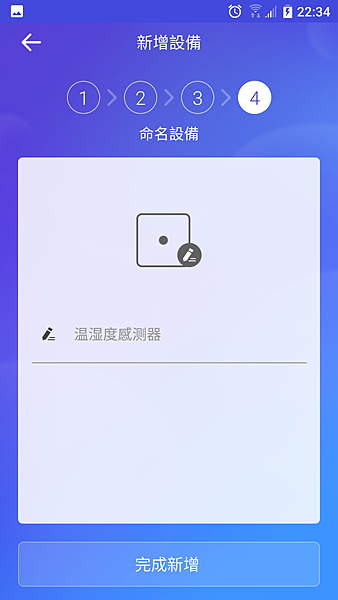

命名後就完成了,如果要綁定天貓精靈,記得使用簡體字.

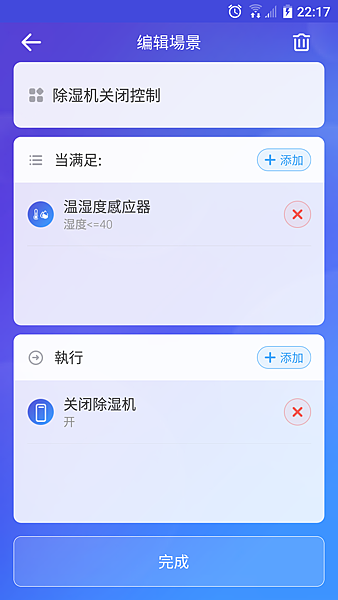

使用情境功能,設定聯動,當濕度小於40時停止
當濕度高於60時啟動
使用測試
