LED燈修理改裝 - 燈的正負極方向問題

L.Weilin

L.Weilin
個人積分：24分
文章編號：67371533

24分

樓主

2018-02-06 14:58

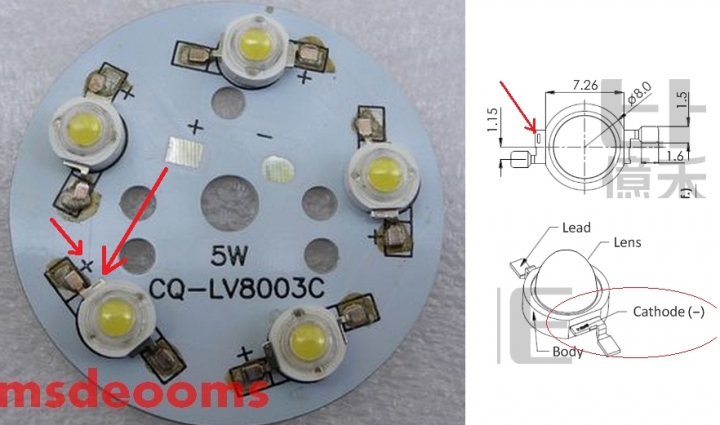

請問各位前輩，如下圖所示(圖為網路截圖非自拍物)
LED燈修理改裝 - 燈的正負極方向問題

買了LED燈球想自己修理，但發現家裡的LED基板跟上圖相同

右圖LED燈球說明中，燈其中有一支腳上面有一槓刻痕(圖示是負極)
那為何連接上基板後會接在正極的方向呢?

很怕自己改壞掉...網路上也查不到相關說明

2018-02-06 14:58 發佈

文章關鍵字正負 LED燈修理改裝問題方向

kang19780315

kang19780315
個人積分：994分
文章編號：67371909

994分

2樓

2018-02-06 15:31

每家led都不大相同,真的不信就先上電試試看

本幕方陣

本幕方陣
個人積分：398分
文章編號：67372013

398分

3樓

2018-02-06 15:41

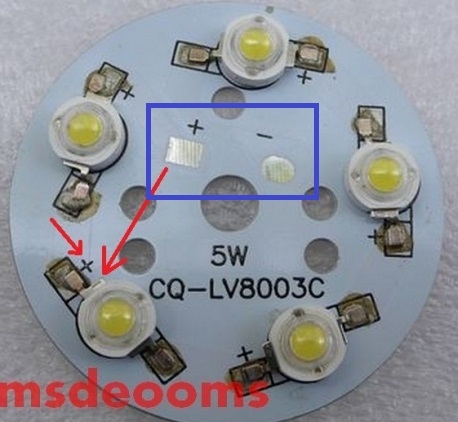

藍色框處的正極與負極是接安定器出來的正負極

LED燈球就是只能照圖上那樣的排列方式焊接

L.Weilin

L.Weilin
個人積分：24分
文章編號：67372170

24分

樓主

2018-02-06 15:54

kang19780315 wrote:
每家led都不大相...(恕刪)

所以我把那顆壞的拿下來後，自己買的LED燈球就照說明那樣接
如果燈球的正負極接反會壞嗎?

asps946701

asps946701
個人積分：1859分
文章編號：67372202

1859分

5樓

2018-02-06 15:56

L.Weilin wrote:
請問各位前輩，如下...(恕刪)

用電源供應器直接給電，限流10mA,然後慢慢調整電壓如果到12V就可以測值了，保險一點先把LED吹下來，溫度不要太高會壞

L.Weilin

L.Weilin
個人積分：24分
文章編號：67372207

24分

樓主

2018-02-06 15:57

本幕方陣 wrote:
藍色框處的正極與負...(恕刪)

所以我自己買的LED燈球(不同品牌)就是照現在板上的方向排列
而跟基板上標示的正負極無關嗎?

若接反了燈球是否會壞掉?@@

本幕方陣

本幕方陣
個人積分：398分
文章編號：67372606

398分

7樓

2018-02-06 16:28

L.Weilin wrote:
所以我自己買的LED...(恕刪)

有正負極分別的，就是接反了不會亮喔~~~

fishesc

fishesc
個人積分：37分
文章編號：67372676

37分

8樓

2018-02-06 16:33

LED 必須要照正負極接對才會亮。接反會不會燒毀要看你給的電壓有沒有超過 LED 規格。另外，樓主最主要的疑問來自於你那張的解析度不夠，造成你對 LED 的正負極(照片中)和規格書上不符，在你紅色箭頭指的應該只是陰影。

jeckmin

jeckmin
個人積分：729分
文章編號：67373111

729分

9樓

2018-02-06 17:05

這個板應是5顆串聯.
有個別+-位置.
中央+-是接線位置.

Eigen

Eigen
個人積分：18748分
文章編號：67373127

18748分

10樓

2018-02-06 17:06

一、假設 led 的標示是對的，那就是鋁基板上的圖打錯，或元件打錯，反正將錯就錯，電源正負換一下就ok

二、假設鋁基板是對的，那就是 LED 的文件有誤，不同廠商做的東西，不一定都會一樣

重點：用電錶量LED 的正負極，或原本電源的正負極，就知道正負在那了
