電池式改造插電式

林裕然

林裕然
個人積分：0分
文章編號：62132664

0分

樓主

2016-10-24 9:48

各位先進我有一個小孩玩具是裝四顆電池但實在太耗電想用手機充電器改造成插電式
原本以為只是單純正負極接上就好沒想到打開一看好複雜還有一條紅線左右對接
能教教我怎麼用嗎？
電池式改造插電式

2016-10-24 9:48 發佈

文章關鍵字電池改造

senjnsenl1

senjnsenl1
個人積分：2分
文章編號：62133034

2分

2樓

2016-10-24 10:13

手機充電器是5V.而你是1.5V*4=6V.不夠唷

concall81

concall81
個人積分：2359分
文章編號：62133660

2359分

3樓

2016-10-24 10:59

林裕然 wrote:
各位先進我有一...(恕刪)

從電池盒拉出到其他地方的紅線一般是+極(+6V), 黑線一般是-極, 其他線不管.
請用三用電表再確認下, 沒有電表?

就看電池本體極性確認.

jackhung_web

jackhung_web
個人積分：1574分
文章編號：62133664

1574分

4樓

2016-10-24 10:59

senjnsenl1 wrote:
手機充電器是5V.而你是1.5V*4=6V.不夠唷

如果玩具用四顆充電電池能動的話(1.2V*4=4.8V)，那就可以用。

clwu5724

clwu5724
個人積分：3489分
文章編號：62133819

3489分

5樓

2016-10-24 11:10

林裕然 wrote:
各位先進我有一...(恕刪)

有疑慮的話,如有電錶,可以量一下是否 6V.

我沒看另一面,也一時搞不懂那一條左右接的紅線意義,可能是要串聯電池,

那邊好像是裝兩顆電池. (應該可以忽視這條紅線,不須花時間在這紅線.)

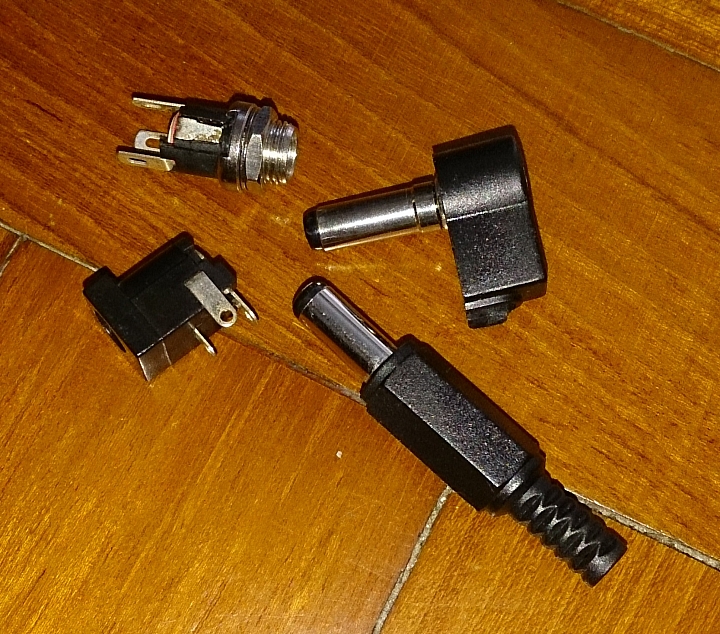

可能的話,加個 DC 電源母座,讓它使用外部(AC)電源時,將電池電源切斷(分離).

左上第一個,挖個洞就可鎖住.

Eigen

Eigen
個人積分：18884分
文章編號：62135073

18884分

6樓

2016-10-24 12:43

圖拍這麼差，怎麼教？天眼通~~~~~

林裕然

林裕然
個人積分：0分
文章編號：62135599

0分

樓主

2016-10-24 13:23

大致了解了謝謝你喔

林裕然 wrote:
各位先進我有一...(恕刪)
