這個馬達的原理

mobil123
個人積分：881分
文章編號：61882077

881分

樓主

2016-10-04 9:58

這顆是一些小冰箱系列的風扇馬達，逆轉

之前我發現冰箱冷藏不冷了，拆下冷凍室的面板，發現這個風扇不會轉

東芝原廠沒零件了，自己找替代品，發現了原來小冰箱的風扇大概都通用

國際牌冰箱的馬達，型號不一樣，但尺寸大小一模一樣

好的，那我想問的是，原本故障的風扇，我把軸心拆開後

發現軸心中間的磁石(應該是吧)，好像沒磁性了，沒辦法吸住任何金屬

這是這個風扇不能轉的原因嗎??

謝謝大家

2016-10-04 9:58 發佈

文章關鍵字馬達原理

clwu5724

clwu5724
個人積分：3454分
文章編號：61882514

3454分

2樓

2016-10-04 10:29

mobil123 wrote:
發現軸心中間的磁石(應該是吧)，好像沒磁性了，沒辦法吸住任何金屬

這是這個風扇不能轉的原因嗎??...(恕刪)

[軸心中間的磁石(應該是吧)，好像沒磁性了]

這本來就沒磁性,如果軸心沒有生銹,用手可以輕鬆轉動,

如果有電錶,可以用歐畝檔位,量看是否導通.

(導通代表線圈沒壞,但漆包線是否夠熱脫漆?)

這個馬達很耐用,不容易壞. 是否馬達沒有送電? (還是要用電錶判斷, AC 250V 檔位)

早期唱片的唱盤,也是用這種馬達,菜市場趕蒼蠅也是有用這種馬達.

mobil123

mobil123
個人積分：881分
文章編號：61882866

881分

樓主

2016-10-04 10:54

之前要從冰箱拆下來時

就發現它轉不動，有點要轉卻轉不動的感覺

中間軸心的磁石，如果沒磁性，那要怎麼跟外面的電磁鐵產生吸引跟排斥現象而轉動呢

謝謝

clwu5724

clwu5724
個人積分：3454分
文章編號：61883494

3454分

4樓

2016-10-04 11:37

mobil123 wrote:
之前要從冰箱拆下來...(恕刪)

我常常清理電風扇馬達的軸心,那裏可能有頭髮...

我拆開取出這軸心,並沒有感覺磁性現像.(常與拆下的螺絲放在一起.)

原理我也不懂,至於這顆馬達是否要啟動電容器?

是否啟動電容器壞了?

我家的美式老冰箱(用了20幾年),前幾個月是泡棉卡住這顆馬達,(有要走不走的聲音)

我是只將旁邊翹起來的泡棉撕掉.

這顆馬達轉速不快.

jeckmin

jeckmin
個人積分：749分
文章編號：61884941

749分

5樓

2016-10-04 13:34

這是單相感應馬達的一種-蔽極馬達.
用於小負載.

oiio

oiio
個人積分：2360分
文章編號：61886313

2360分

6樓

2016-10-04 15:28

mobil123 wrote:
中間軸心的磁石，如果沒磁性，那要怎麼跟外面的電磁鐵產生吸引跟排斥現象而轉動呢

它應該是鋁合金不是磁石

大野狼

大野狼
個人積分：4624分
文章編號：61886909

4624分

7樓

2016-10-04 16:14

jeckmin wrote:
這是單相感應馬達的一種-蔽極馬達.
用於小負載.

+1 ~
轉子本來沒磁性, 但切割定子的磁力線後會感磁運轉 !

mobil123

mobil123
個人積分：881分
文章編號：61889015

881分

樓主

2016-10-04 19:19

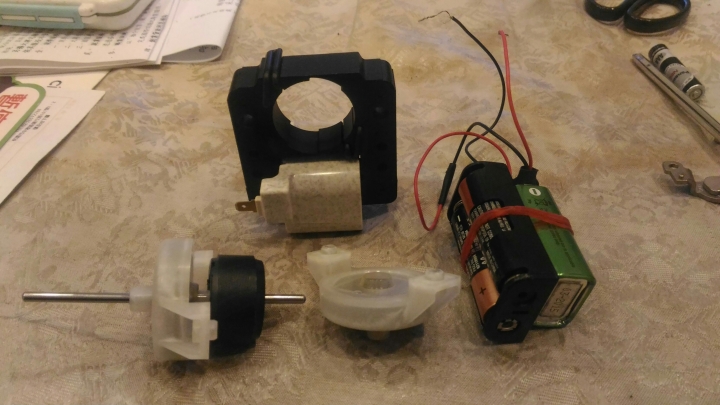

我剛剛測試

用12V乾電池驅動，接上後會壓降到9V

外圍的(定子??)接電後有磁性，而且磁性有強弱

組合回來後，再接上乾電池

發現軸心卡卡不太能轉，轉子似乎被磁性吸偏掉了

不接電轉子其實很容易轉

我不太懂這個馬達的原理

我知道它就這遮蔽式馬達

那他是如何透過磁力線來旋轉呢??

謝謝

yagami7215

yagami7215
個人積分：9619分
文章編號：61889373

9619分

9樓

2016-10-04 19:58

mobil123 wrote:
我剛剛測試用12V...(恕刪)

不用想太多，就是一種單相感應馬達(不使用啟動電容)而已

感應馬達的重點就是定子產生旋轉磁場，轉子(無磁性)會受到定子產生的旋轉磁場感應出電流，電流在設計好的轉子內流動產生磁場

轉子感應出的磁場與定子產生的磁場相位差90度(因使用電容產生相位超前或蔽極馬達使用銅環造成相位落後)

於是兩磁場之間產生作用力使轉子受力旋轉

這個馬達要接單相交流電，你接電池(直流電)當然不會轉

mobil123

mobil123
個人積分：881分
文章編號：61889963

881分

樓主

2016-10-04 20:53

我了解~~我在測試，想說原理為何

上面也有標示AC 110V

剛剛用試插110V，是會轉的

感謝搂
