電磁接觸器加遙控器接線問題求助

nickqoror
個人積分：42分
文章編號：59873603

42分

樓主

2016-04-16 14:37

大家好我是新手，在網路上買電磁接觸器和遙控器，指是買來接好線發現搖控器按下去，電磁接觸器有反應是沒錯，只是電磁接觸器開關沒有陷到底，發現電沒導通，我手動壓下去才有導通，可以幫我看看電路有無問題嗎?

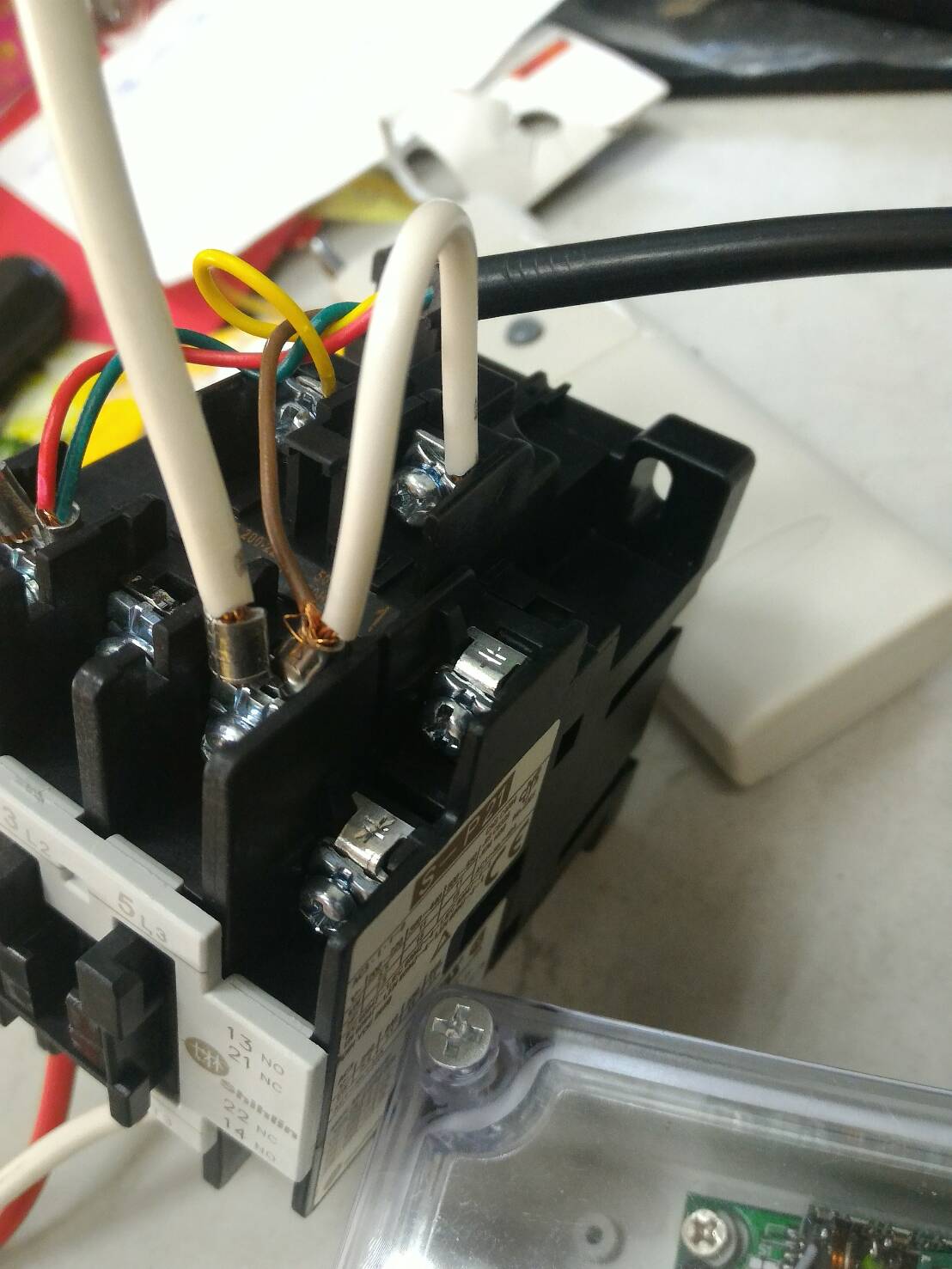

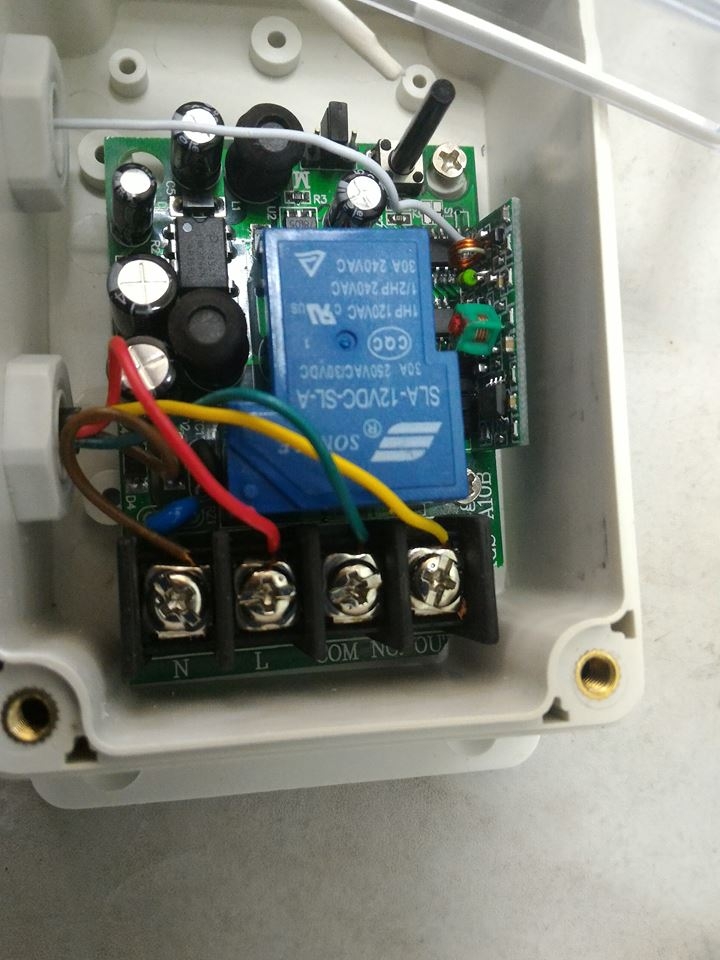

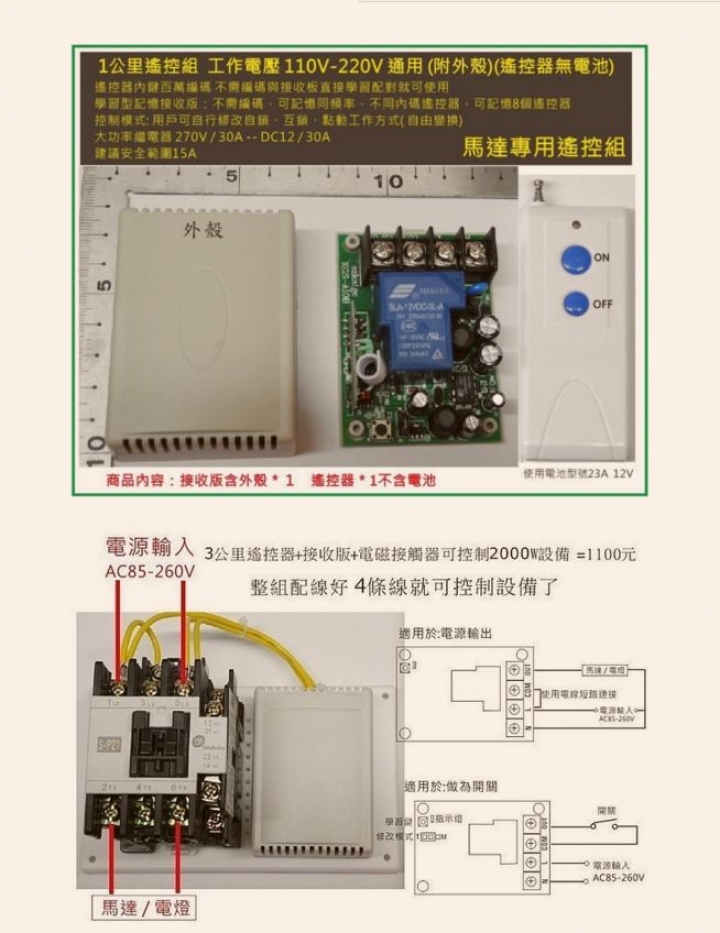

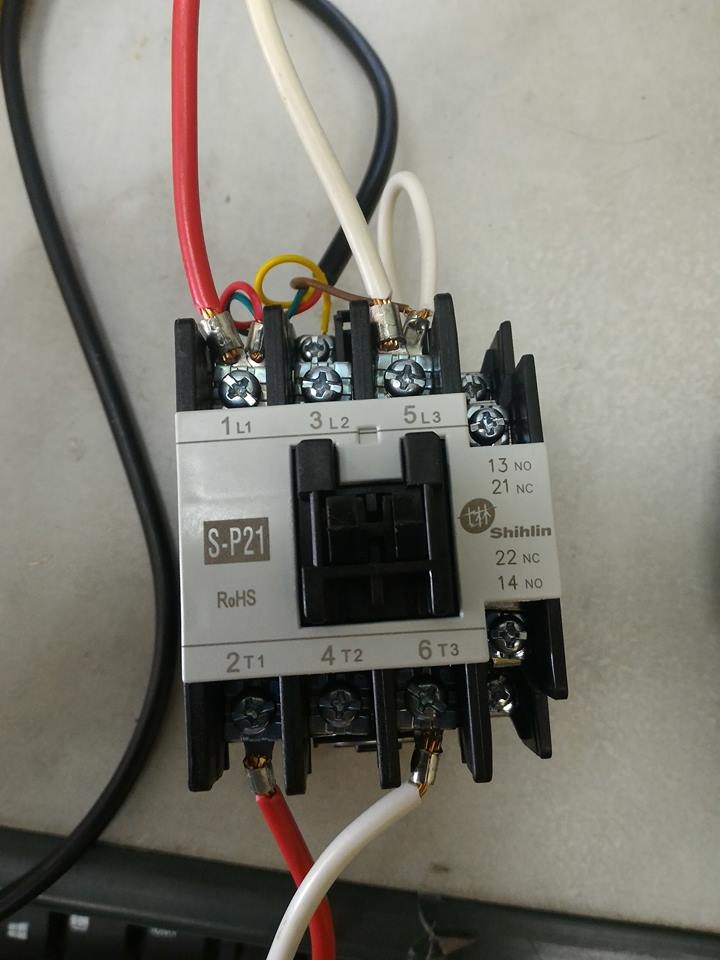

下面覆我購買網址上的照片和我目前配線的樣子

2016-04-16 14:37 發佈

文章關鍵字電磁接觸器遙控器接線問題

kuanti

kuanti
個人積分：13分
文章編號：59873923

13分

2樓

2016-04-16 15:14

接法看似沒有問題
紅白線輸入電壓220V正常嗎

a0215b0726

a0215b0726
個人積分：497分
文章編號：59874032

497分

3樓

2016-04-16 15:26

nickqoror wrote:
大家好我是新手，在...(恕刪)

你的控制模式要更改
目前是點動模式-搖控器按下動作,沒有按下不動作

nickqoror

nickqoror
個人積分：42分
文章編號：59874527

42分

樓主

2016-04-16 16:21

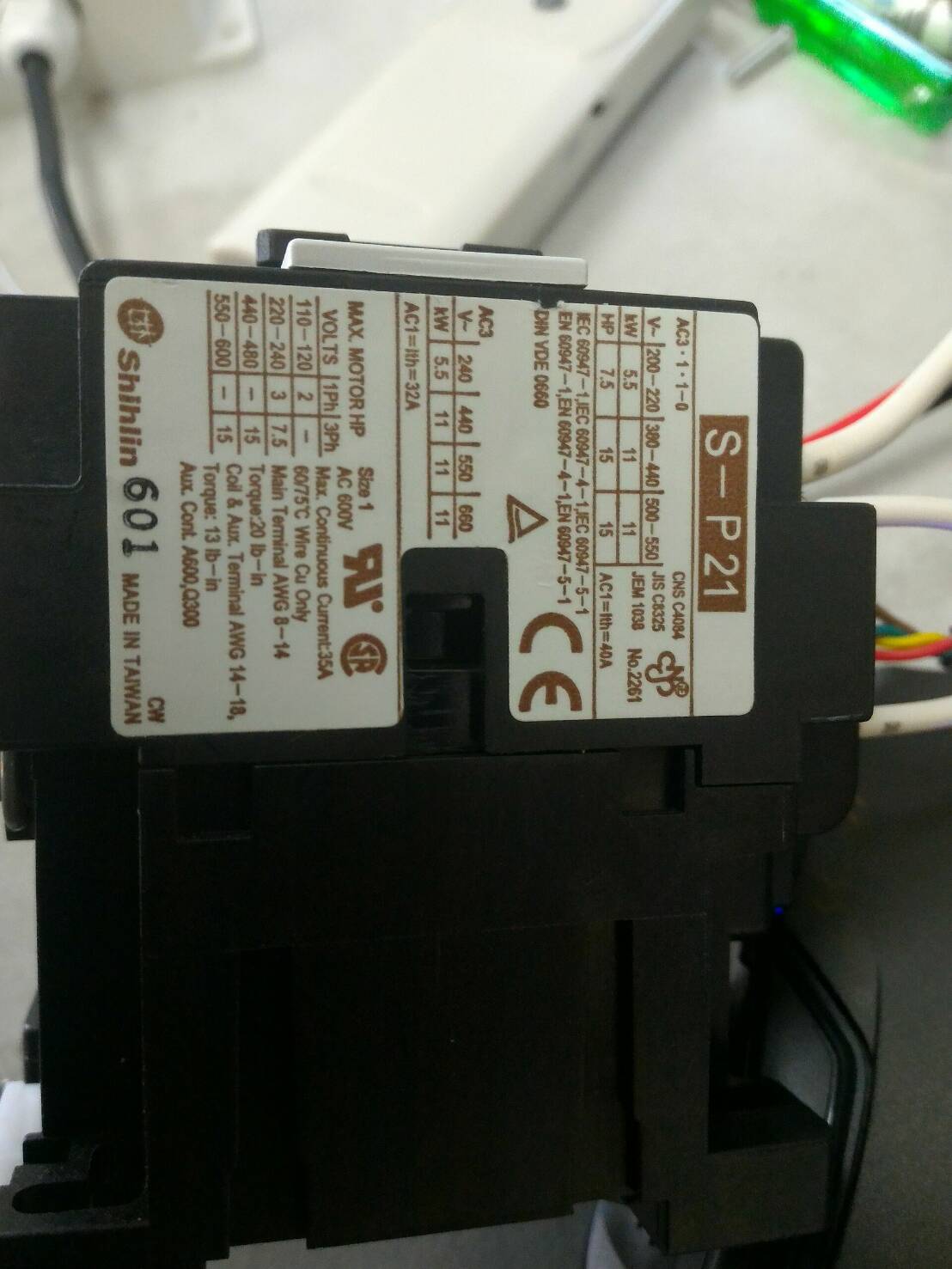

我輸入電壓是110V，這個電磁接觸器的規格我不會看可以幫我看看是不是用到220V的嗎?

somaow211

somaow211
個人積分：0分
文章編號：59874629

0分

5樓

2016-04-16 16:33

220有比較安全嗎

nickqoror wrote:
大家好我是新手，在...(恕刪)

斯巴拉

斯巴拉
個人積分：0分
文章編號：59874702

0分

6樓

2016-04-16 16:41

你輸入電磁接觸器的工作線圈是110v
你買到的是220v 要換110v的不然只會吸一半

nickqoror

nickqoror
個人積分：42分
文章編號：59874894

42分

樓主

2016-04-16 17:02

抱歉我發現應該是用錯電磁接觸器了!!應該要用110V的，請問一下電磁接觸器黃色的那條線右邊白色的線為何要接過去輸入電源線上?

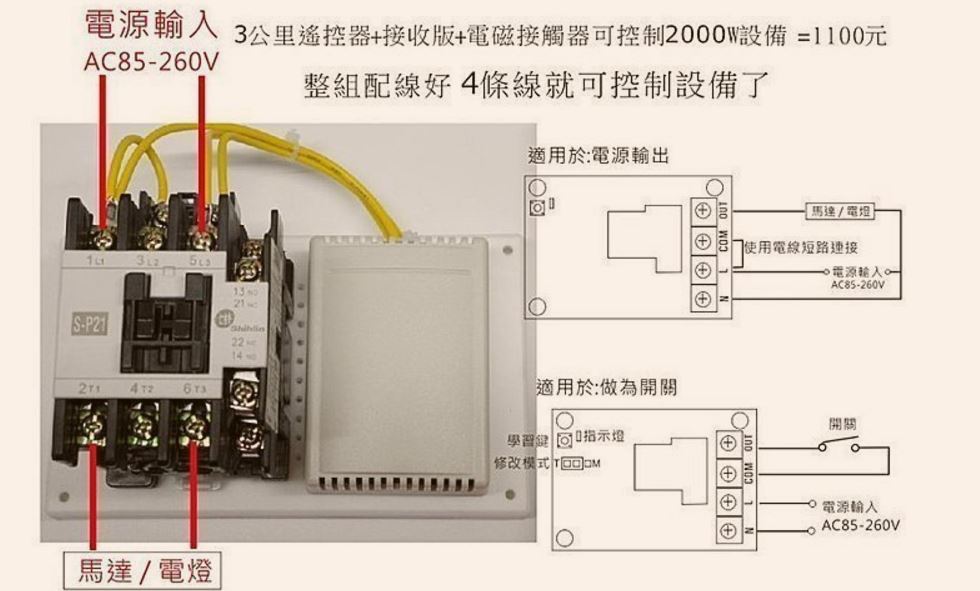

我按照下面這張圖的線路來看怎麼看不太出來是用電源輸出的電路圖還是做為開關的電路圖，看起來是用上面適用於電源輸出的那個電路圖，哪個大大可以詳細接說這線路為何這樣接呢?!想大概了解一下，以後有需要比較知道怎麼使用，謝謝

a0215b0726

a0215b0726
個人積分：497分
文章編號：59875364

497分

8樓

2016-04-16 17:57

nickqoror wrote:
我輸入電壓是110V...(恕刪)

你接的是電源輸出的

在電源輸出圖示,請看馬達/電燈那個框框右側那條線
就是你說的白色線路,要接電源側

nickqoror

nickqoror
個人積分：42分
文章編號：59875381

42分

樓主

2016-04-16 18:00

謝謝大大，請問是否有詳細配線簡易的講解呢?想多了解一點謝謝

tss336

tss336
個人積分：29分
文章編號：59876748

29分

10樓

2016-04-16 20:50

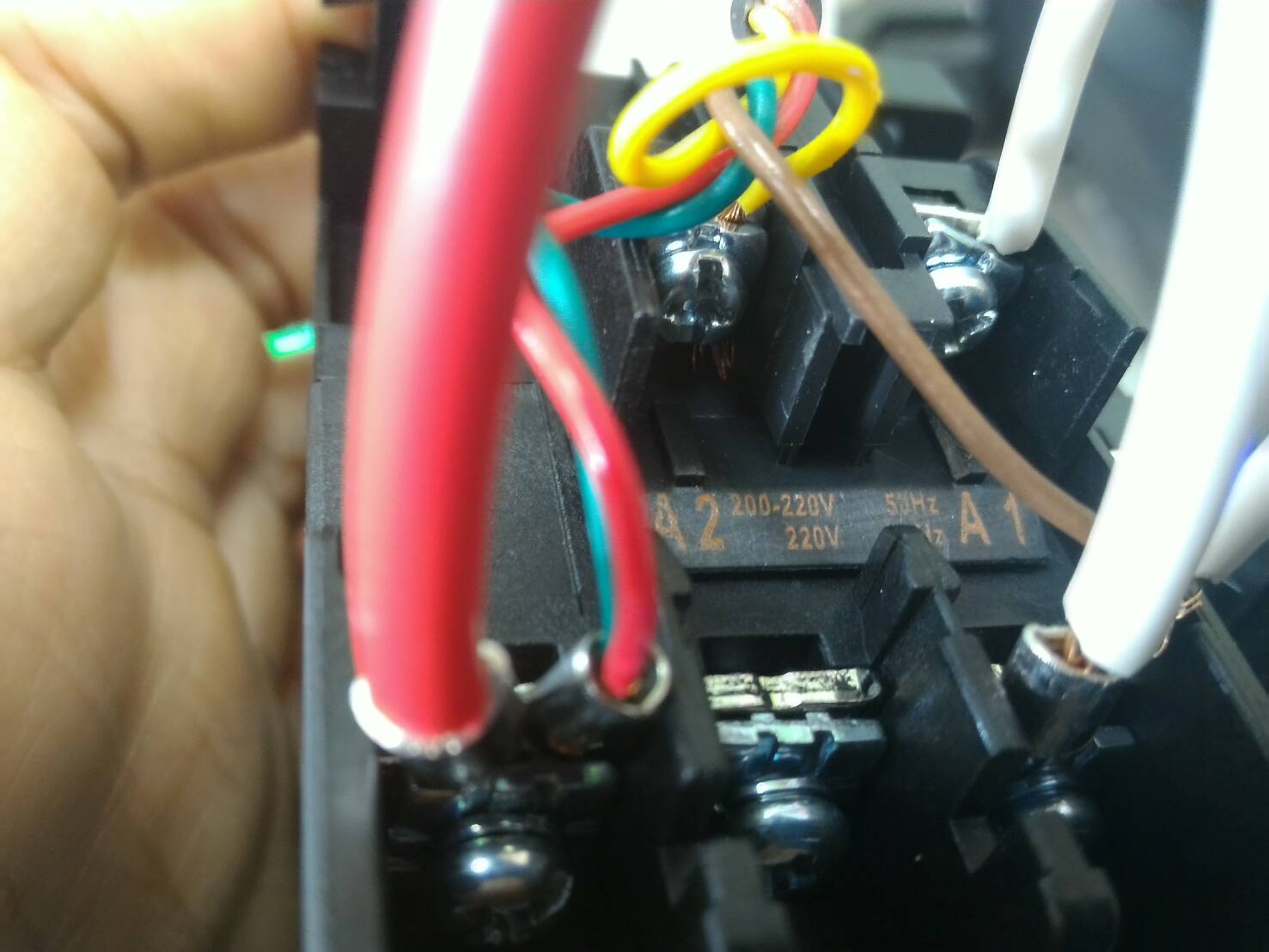

如果您輸入的電壓是110V，那麼這個電磁接觸是不能完全吸下去的，220v才能正常吸下去(A1 A2接點有標示220v)，更換110v的就可以了，您的接法我看起來是沒問題的。您問為何白色線(N)為何要接到A1,是因為要給這個接觸器的線圈電壓它才能吸下去，另一條紅色線（L)與綠色線（L)接在一起，當你搖控器按下去時，紅色（或綠色)就與黃色導通，黃色接到A2，此時電磁接觸器的線圈(A1 A2通電)產生磁力往下吸。您的接法屬於說明書的上面那種方式，只是說明書標示的馬達/電燈變成是電池接觸器，所以您直接搖控的其實是接觸器，然後再由接觸器上面的線傳給下面的，如果您的功率不大的話甚至可以不用接觸器，不過我還是比較建議您目前的接法，可以減少控制盒繼電器（藍色30A那個）的負擔。
