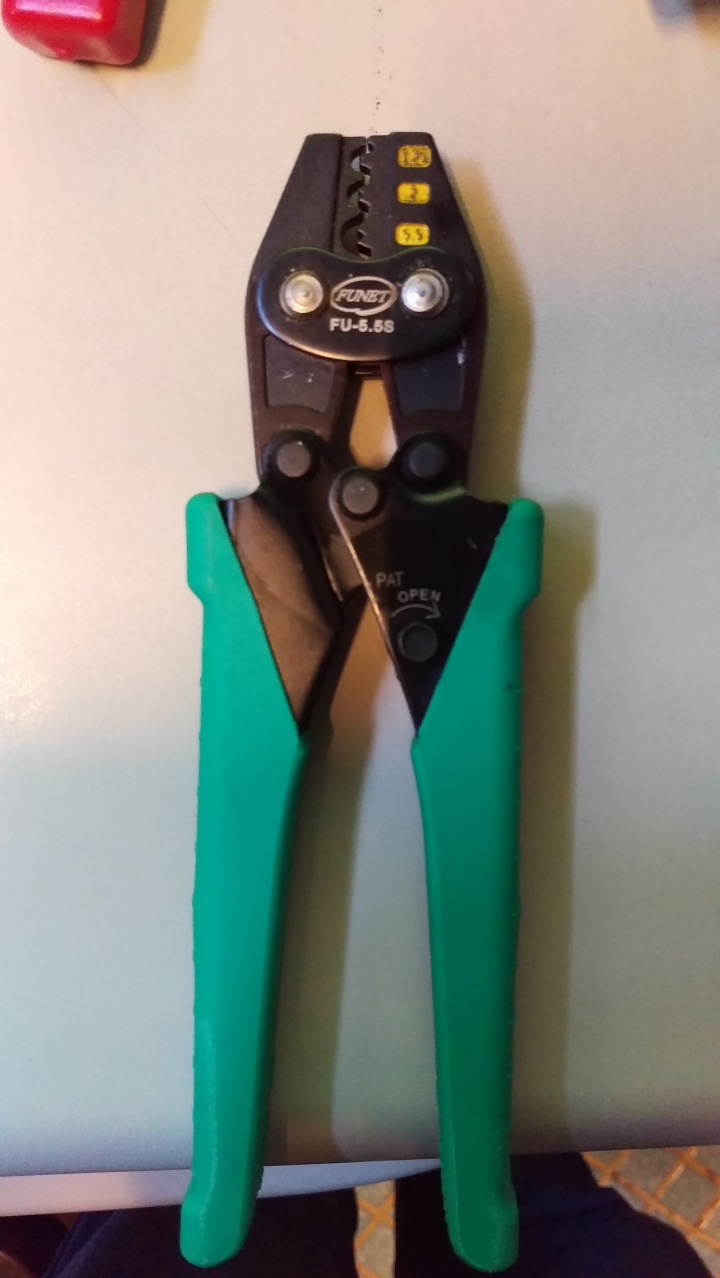

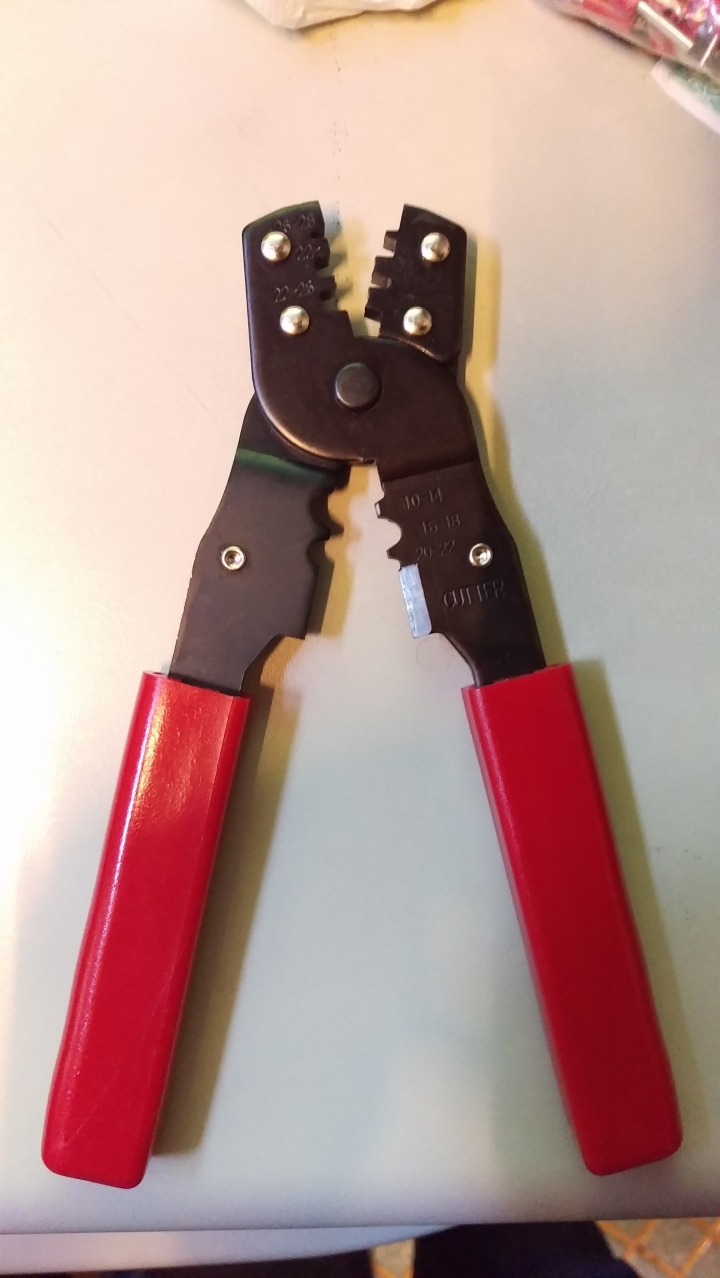

網拍買了兩支壓接鉗，綠色的看得懂，紅色的看不太懂。

請問1.25的花線，紅色的鉗子應該要用上面還是下面?

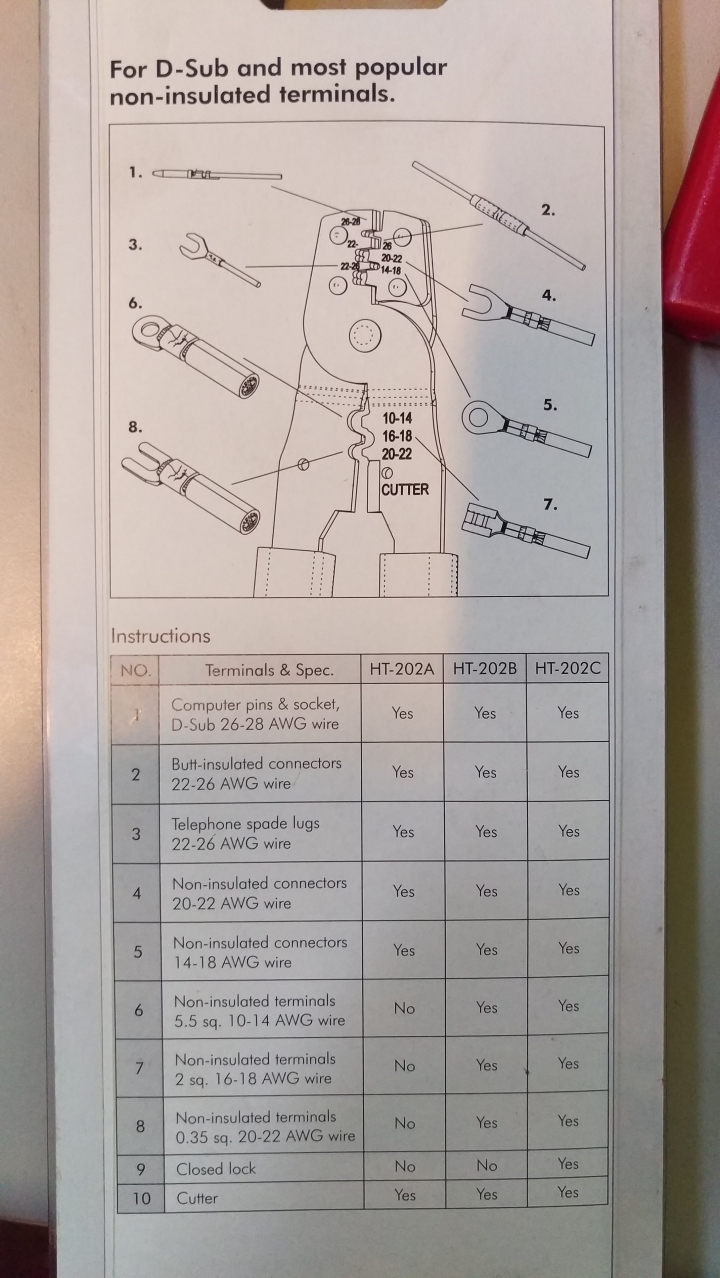

上面只有標示AWG 26-28 22 22-26 下面是10-14 16-18 20-22。謝謝了

壓接請教!

2015-09-18 17:06 發佈

James

James
個人積分：786分
文章編號：57507083

786分

2樓

2015-09-18 19:37

你要壓紅色的端子，
應該是要用綠色這一隻壓接鉗吧.....

lbc

lbc
個人積分：243分
文章編號：57507500

243分

3樓

2015-09-18 20:28

ENJOY HTC SENSE wrote:
網拍買了兩支壓接鉗...(恕刪)

你買錯了，歐式端子要用歐式端子專用的壓接鉗。

lbc

lbc
個人積分：243分
文章編號：57507514

243分

4樓

2015-09-18 20:30

ENJOY HTC SENSE wrote:
網拍買了兩支壓接鉗...(恕刪)

sorry，我看錯了，你沒買錯。

我把你的針型端子看成歐式端子了⋯⋯⋯

gkboy_ya

gkboy_ya
個人積分：32分
文章編號：57507997

32分

5樓

2015-09-18 21:24

紅色那支不能壓電線
綠色那支只能壓裸端子，你買的是有保護的端子是不能壓的
也是有賣這種的壓接鉗，比叫大號一點

ENJOY HTC SENSE

ENJOY HTC SENSE
個人積分：116分
文章編號：57508753

116分

樓主

2015-09-18 22:34

gkboy_ya wrote:
紅色那支不能壓電線...(恕刪)

謝謝，那請問紅色的可以壓甚麼?

lbc

lbc
個人積分：243分
文章編號：57509249

243分

7樓

2015-09-18 23:18

gkboy_ya wrote:
紅色那支不能壓電線...(恕刪)

有絕緣套還是可以壓喔！

不過壓接口要大一號比較不會壓斷線，例如2.0使用5.5的那格壓接。

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：57509446

2514分

8樓

2015-09-18 23:35

ENJOY HTC SENSE wrote:
謝謝，那請問紅色的...(恕刪)

紅色那支主要是用來壓接電子線端子，這種端子除了導體壓著之外，尾端還有一段將絕緣皮夾住，這種端子也有跟裸端子一樣的形狀(如家電接地線端子)，大部分都是用來打連接器端子，如 molex 端子、電腦電源供應器連接器端子，後方那三個壓著位置是用來壓接一般裸端子，因力臂的關係並不很好施力。

ENJOY HTC SENSE

ENJOY HTC SENSE
個人積分：116分
文章編號：57510696

116分

樓主

2015-09-19 4:23

ysc_kyy wrote:
紅色那支主要是用來...(恕刪)

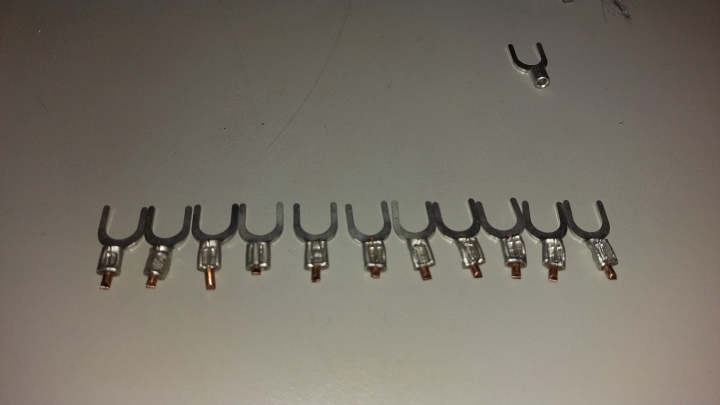

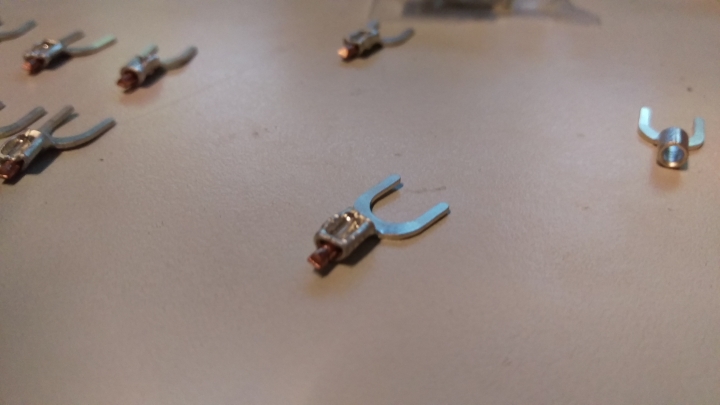

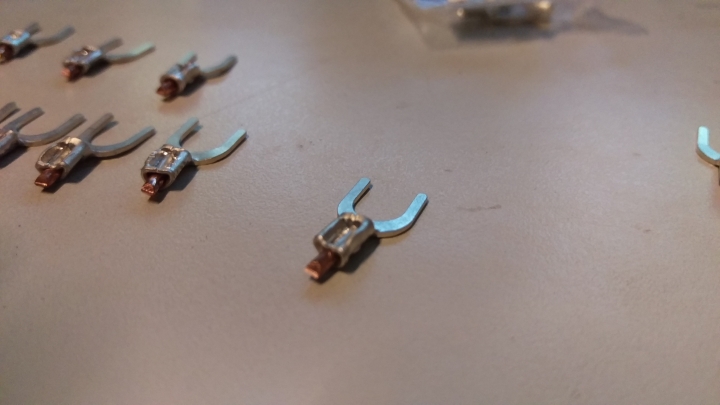

謝謝您，我另外還有裸端子，用綠色的壓起來一直感覺怪怪的，可以指導一下嗎?

James

James
個人積分：786分
文章編號：57510771

786分

10樓

2015-09-19 5:29

ENJOY HTC SENSE wrote:
謝謝您，我另外還有...(恕刪)

Y型端子確實要用綠色那一隻來壓，
可是我都是壓多芯絞線為主，
單芯線是沒用壓接端子施作、而且會很不好壓吧....

你那個端子壓接的地方，
裡面一定要押到電線、否則電線會容易脫落(比沒壓端子更糟糕)。
另外壓到的地方在鎖上接點時會裸露在電器設備的外面，
一會人不小碰到觸電、二會工具碰到時產生短路，
所以都會加一個絕緣線套、或是用電器膠布纏繞幾圈。
