門口對講機接線求助

chrocobo

chrocobo
個人積分：1001分
文章編號：53164542

1001分

樓主

2014-11-15 19:21

大家好，小弟買了一台門口室內機，賣家說照這英文代號接就好，可是舊的沒有代號只有數字，請問這樣要怎麼DIY下手呢？麻煩有經驗的大大幫忙一下小弟線該如何接，非常謝謝你。

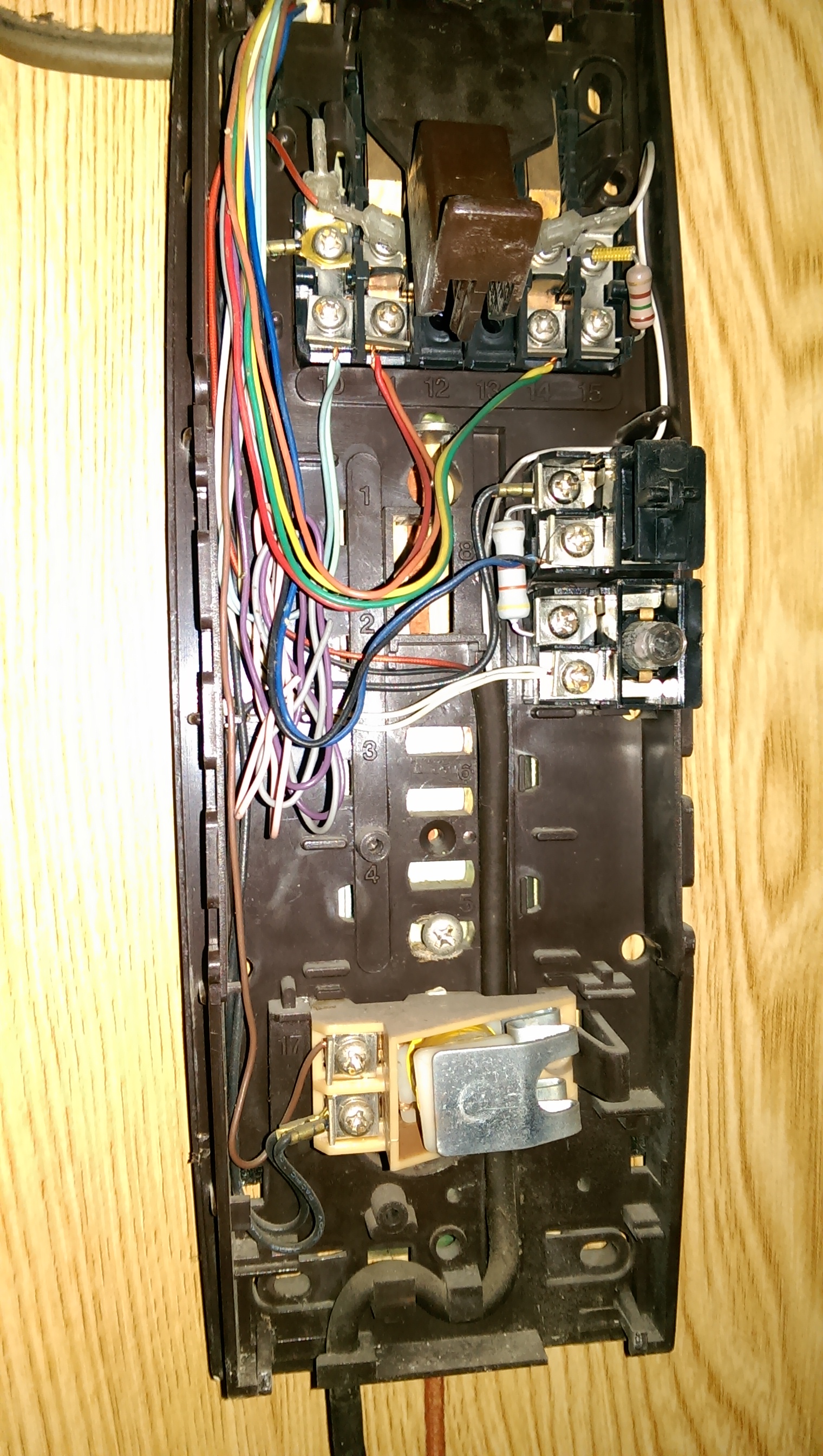

舊的話機

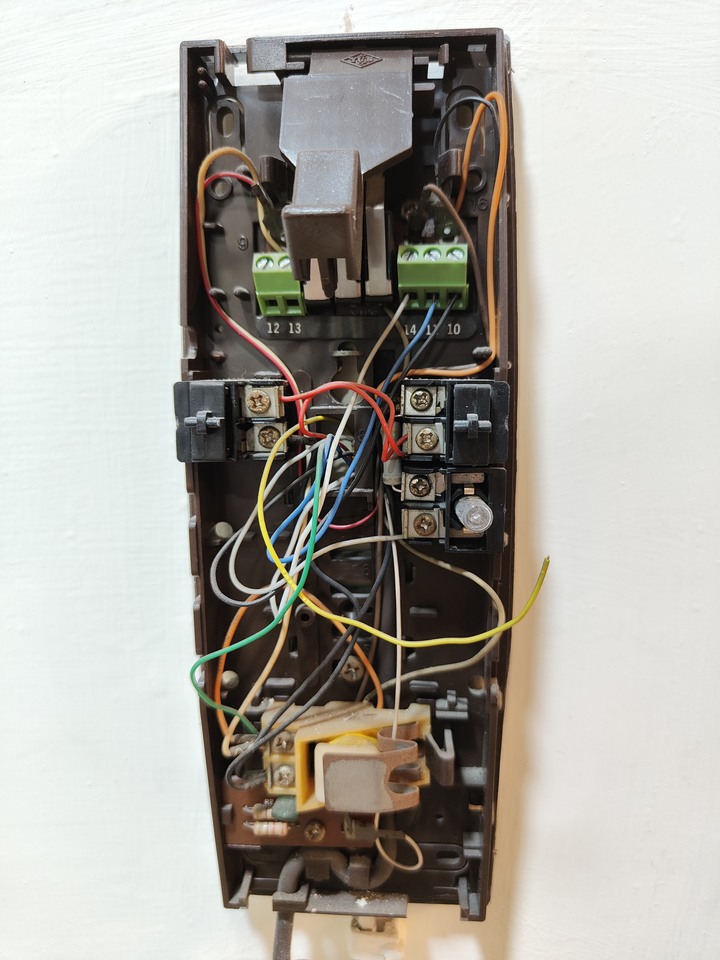

新的話機

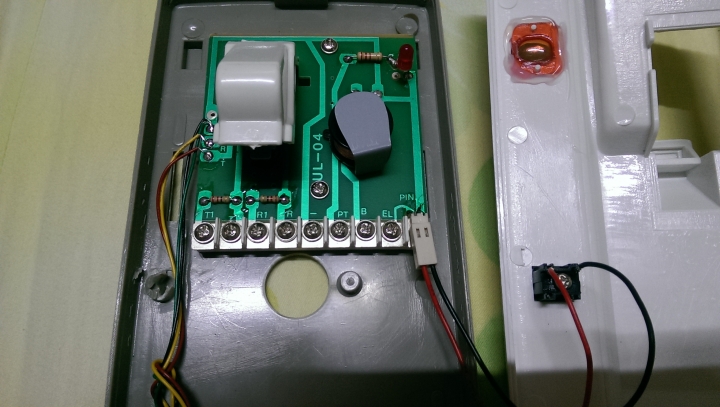

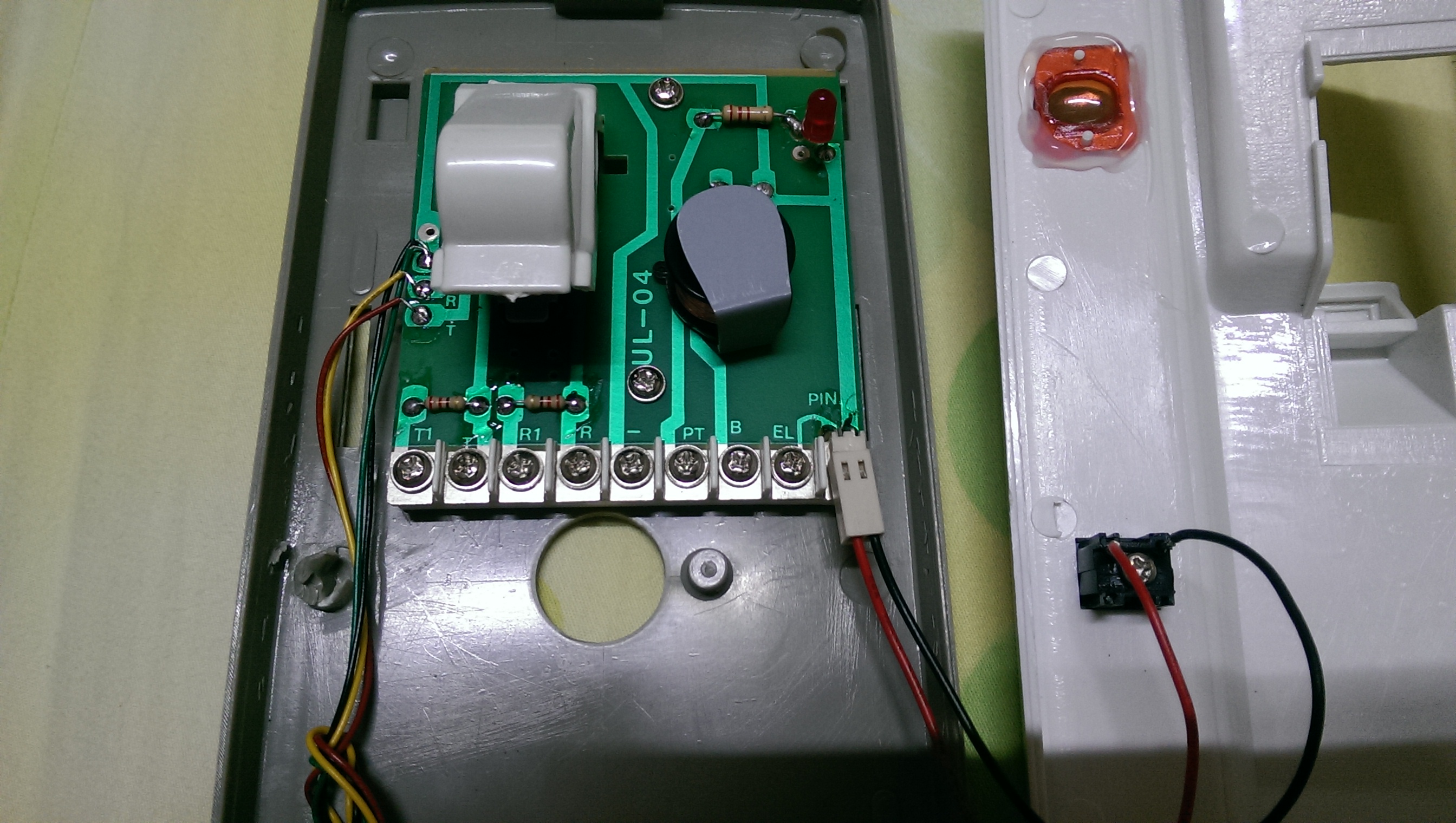

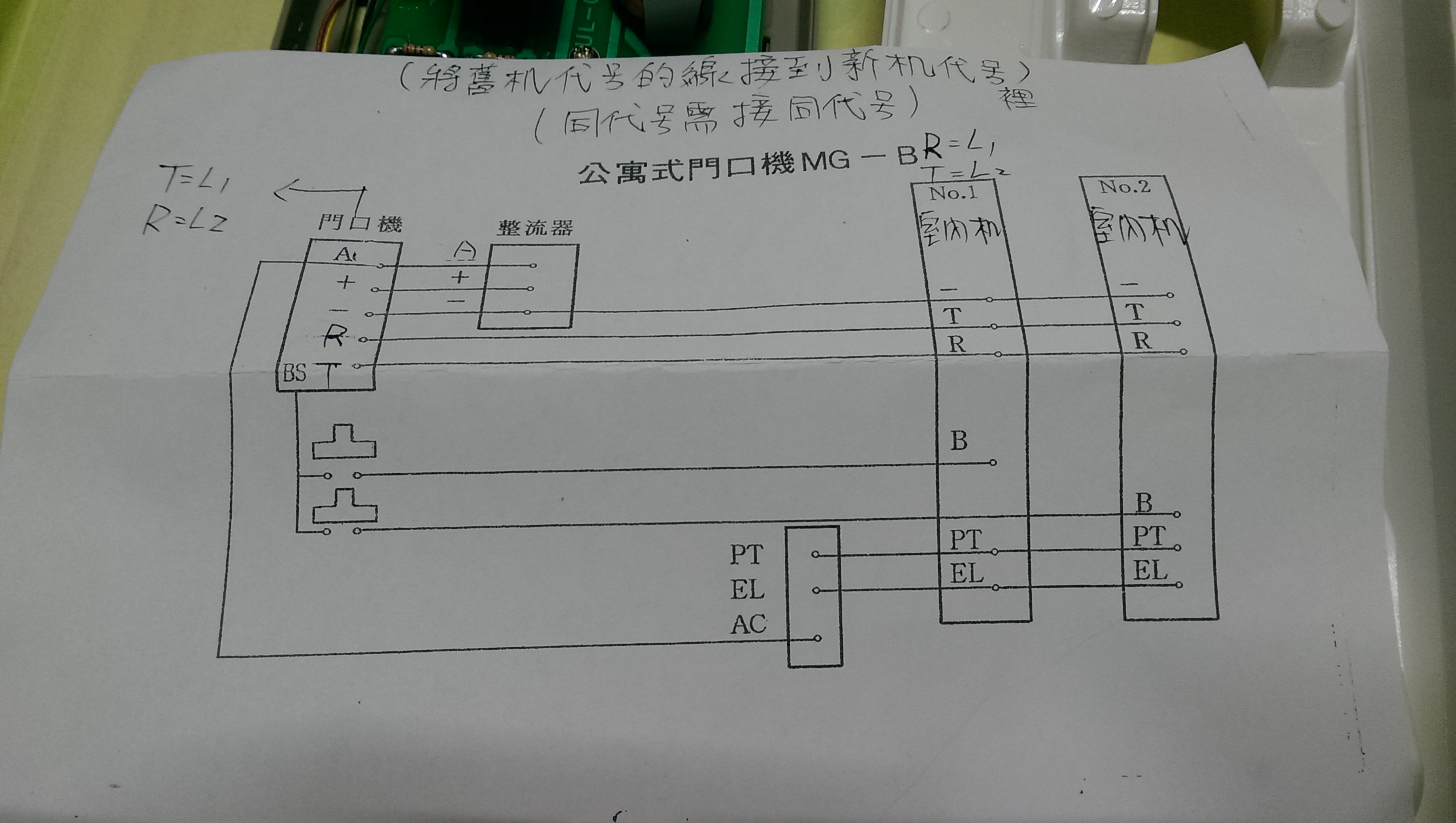

賣家附的接線圖

麻煩高手大大幫忙小弟，不勝感激。謝謝!! 滾來滾去

2014-11-15 19:21 發佈

文章關鍵字門口對講機接線求助

hsia1800

hsia1800
個人積分：33分
文章編號：53165241

33分

2樓

2014-11-15 20:23

r 11

t 14

b 17

- 10

el 8

pt 白 (看不到號碼)

小灰灰的爸

小灰灰的爸
個人積分：31分
文章編號：53165298

31分

3樓

2014-11-15 20:28

T -----送話線(將你講話的聲音傳到門口機)
R-----受話線(將門口機訪客的聲音傳給你室內機)
-- ----電源負電
B------響鈴線(訪客呼叫時提供給蜂鳴器響玲的電源)
EL-----開門線
PT-----門開指示燈線

PT=7
EL=8
B=17
--=10
11跟14 是T/R 麥克風跟喇叭接看看就知道了錯了頂多對調
