單切開關如何DIY成單切+雙插

grateboy2001
個人積分：0分
文章編號：52248130

0分

樓主

2014-09-22 0:11

由於房間源開關壞了~於是想改成單切+雙插，DIY後發現開燈時插座不過電/關燈時插座才過電，爬了些文發現問題似乎是少條中性線~但家中開關箱又有段距離，故想請教各位大大該如何是好~請大大們不吝賜教，謝謝!!以下附上圖片：

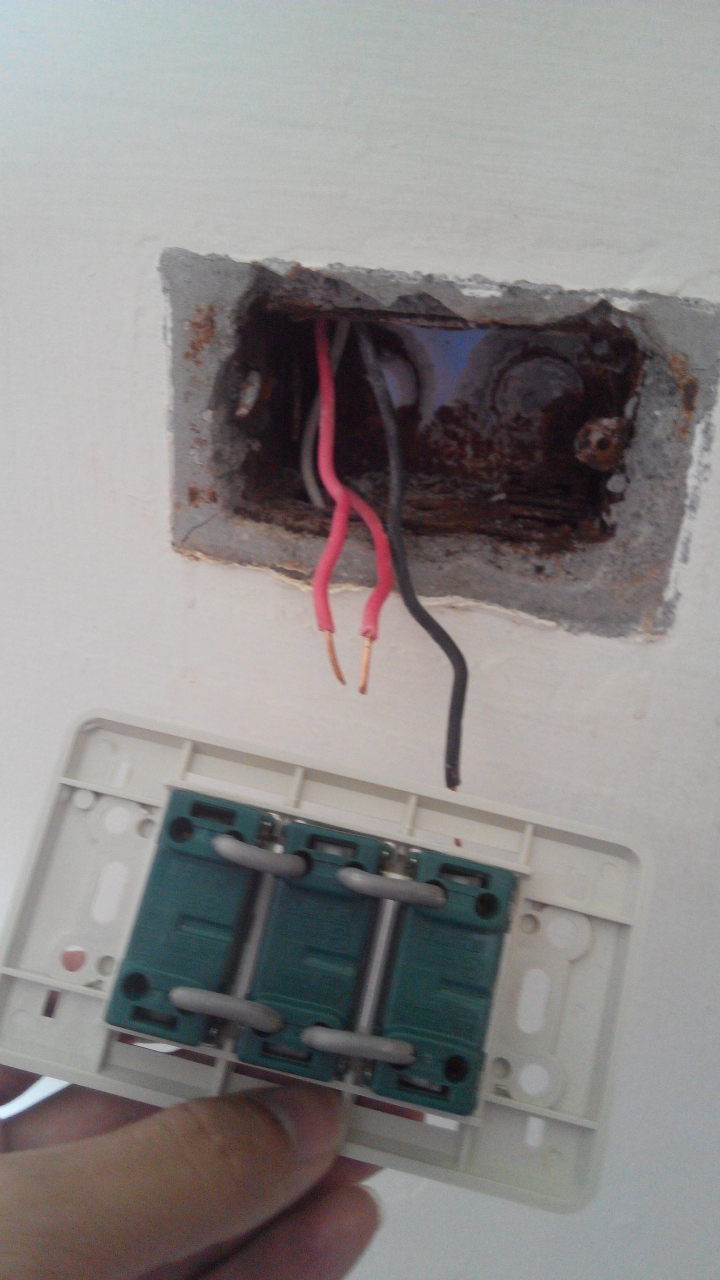

圖片的1與3量測為110V~2與3量測為0V，不知裡面的4(白線)是否就是中性線呢?
單切開關如何DIY成單切+雙插

單切開關如何DIY成單切+雙插

單切開關如何DIY成單切+雙插

單切開關如何DIY成單切+雙插

2014-09-22 0:11 發佈

qaz0200

qaz0200
個人積分：0分
文章編號：52248718

0分

2樓

2014-09-22 0:58

照大大電表量的線

依順序
開關插座插座

這樣接試試看吧~

oiio

oiio
個人積分：2355分
文章編號：52249089

2355分

3樓

2014-09-22 1:30

grateboy2001 wrote:
DIY後發現開燈時插座不過電/關燈時插座才過電

qaz0200 wrote:
照大大電表量的線
依順序
開關插座插座
這樣接試試看吧~

看到三條線...感覺有點不對勁哩..."最原始的的開關"是使用單切還是雙切？

yuyuan

yuyuan
個人積分：22分
文章編號：52254493

22分

4樓

2014-09-22 12:19

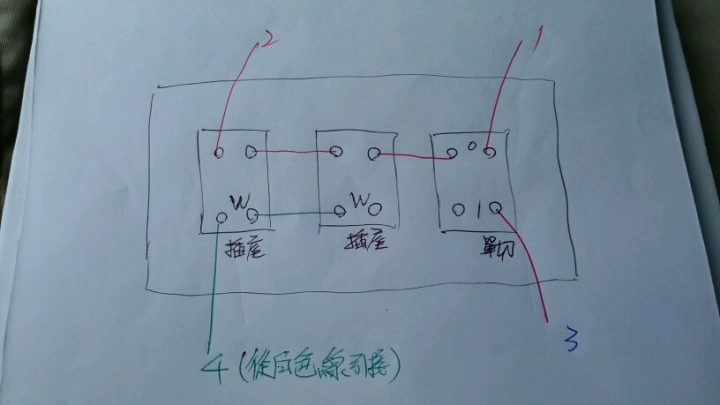

你原始開關若為單切，1、2（紅色線）應該為火線，
1是來源，2是引接至另一處用，
3（黑色線）為控制線，接至燈具（可拆開燈具處核對線色即知），
4（白色線）為中性線，
那你可依上圖接線即可。

grateboy2001 wrote:由於房間源開關壞了~於是想改成單切+雙插...(恕刪)

grateboy2001
個人積分：0分
文章編號：52297018

0分

樓主

2014-09-24 16:56

謝謝三位大大的不吝指教~!!
今天放假，已依 yuyuan大大的方法搞定了~再次叩謝!!
