有沒有能裝在操作面板上的斷路器

米列希安

米列希安
個人積分：4分
文章編號：49836556

4分

樓主

2014-04-25 13:46

請問市面上賣的NFB斷路器
有沒有可以直接裝在操作盤上的

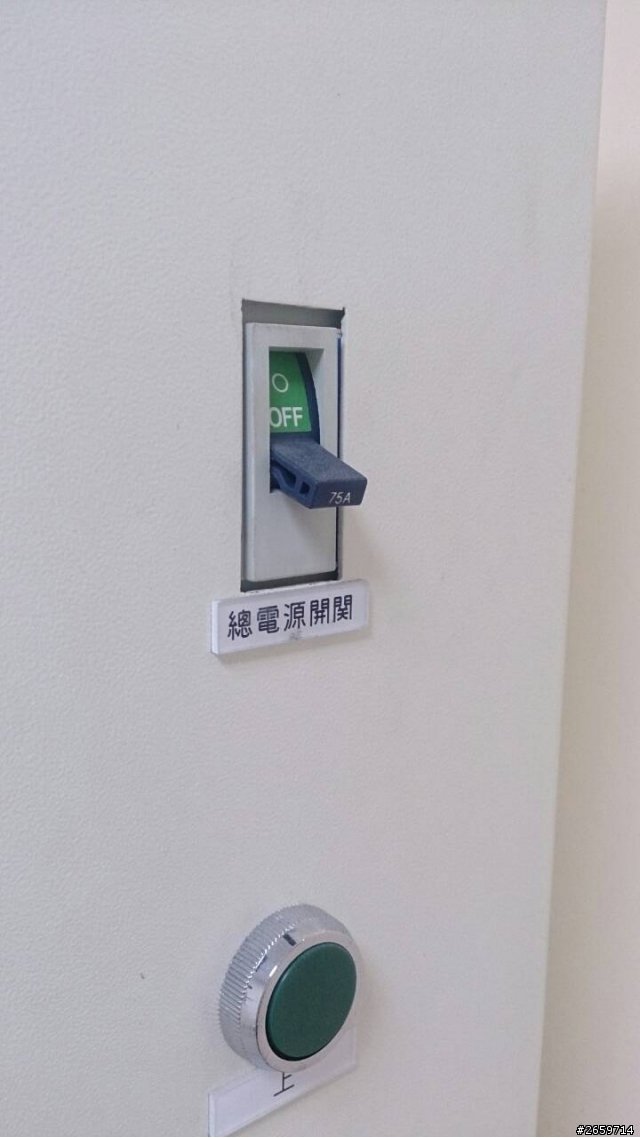

比如像下面這張圖

有沒有能裝在操作面板上的斷路器

當蓋子蓋上的時候可從外部開關斷路器
但他的做法是把斷路器安裝在一個凸形板金上

而我目前想配電的空間，沒有合適的地方讓我放這塊凸形板金
請問市面上有沒那種斷路器可以從頂面去固定它的
(一般都是軌道式，或是鎖螺絲固定斷路器的底面，但我想固定斷路器的頂面)

2014-04-25 13:46 發佈

文章關鍵字斷路器操作面板

jeep3257

jeep3257
個人積分：45分
文章編號：49839191

45分

2樓

2014-04-25 16:24

有盤面安裝型產品, 但是容量都不大. 你需要考慮出入電源線是活動的, 門將不容易開關.

shemyang12

shemyang12
個人積分：699分
文章編號：49839202

699分

3樓

2014-04-25 16:24

應該沒有這種東西 , 從正面鎖代表打開面板時電線會隨控制箱門而移動~~這樣法規一定是不OK的~~~

也許該朝 "小型斷路器" 去尋找合用的~~~

米列希安

米列希安
個人積分：4分
文章編號：49840306

4分

樓主

2014-04-25 17:25

電線隨著控制箱移動很糟糕嗎?
我會將電線預留一個長度，令門可以打開一個距離

另外我其實也不是要放門上
是放在四面鎖緊的機殼上，不會常常開關所以我想是還好

lbc

lbc
個人積分：238分
文章編號：49843015

238分

5樓

2014-04-25 21:17

米列希安 wrote:
請問市面上賣的NFB...(恕刪)

你的意思是關上門後，可以在控制箱外面直接選擇送電或斷電嗎?

如果是的話，那就是要自己訂座配電箱，一般仿間都有訂作的門路。

米列希安

米列希安
個人積分：4分
文章編號：49845419

4分

樓主

2014-04-26 0:07

lbc wrote:
你的意思是關上門後，...(恕刪)

確切來說我的設備沒有配電箱
電料都直接裝在機器內部
我想把機殼開一個小口，讓開關露出

機殼開口不是問題，機殼本來就是請廠商加工的
只是不太想多凹一個固定板金來固定斷路器

其實我看很多配電箱或機器，都會這樣把斷路器"貼"在外部
讓人直接開關總電源
既然這需求這麼普遍，就很納悶難道沒有斷路器把螺孔開在正面
讓人可以從正面上鎖....

a0215b0726

a0215b0726
個人積分：497分
文章編號：49846068

497分

7樓

2014-04-26 1:03

米列希安 wrote:
確切來說我的設備沒有...(恕刪)

變通作法,請找很長的螺絲+螺絲母
板面鑽螺絲孔,螺絲從板面穿過去,螺絲母鎖起來,完工!

mubi.tw

mubi.tw
個人積分：0分
文章編號：49847299

0分

8樓

2014-04-26 7:17

有這種逆向思考是很不錯⋯但再想一下整個從無到有的配電順序以及斷路器固定電線的位置就可以理解，一定是從方便施作及往後維修優先⋯

lbc

lbc
個人積分：238分
文章編號：49847311

238分

9樓

2014-04-26 7:20

米列希安 wrote:
確切來說我的設備沒有...(恕刪)

一般所找得到的NFB他都是比較厚的那類型，他的固定方式也幾乎都是

使用4個腳扣將其固定在配電盤上，所以你的控制箱只需要設計雙層門

就可以了，控制箱內在最一個內門，他關起來的厚度可以設計成剛好貼

近NFB，在其內門上切割一個適合NFB ON/OFF開關的切口，最外面再

做一個一般開關箱的門就可以了，這種類型的控制箱應該在較大間一

點的電料行都有在接受訂做。

auxo

auxo
個人積分：4669分
文章編號：49854751

4669分

10樓

2014-04-26 19:21

把箱體作淺一點可以嗎？
若是要從盤面就能控制NFB，士林電機或其他廠牌都有所謂的操作把手
http://www.seec.com.tw/product/product_info.asp?pno=168&sno=&dno=577&selno=7
