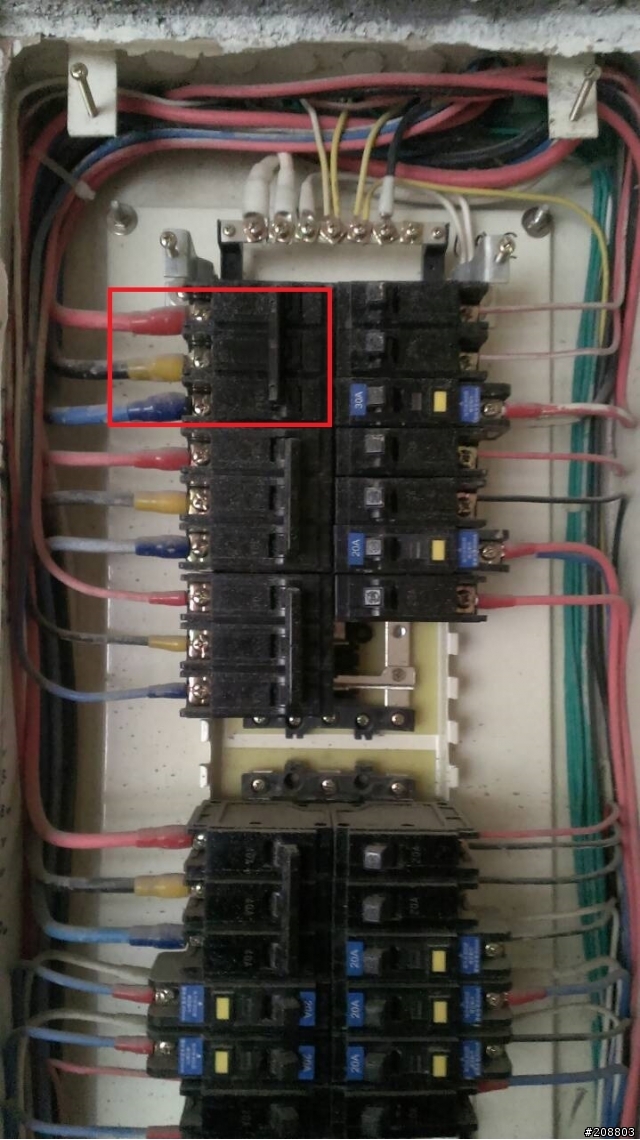

請問大大這是三相三線 還是 三相四線 要如何判斷?如果用外觀看線看的出來嗎?
ysc_kyy wrote:
從照片看起來是三相四...(恕刪)

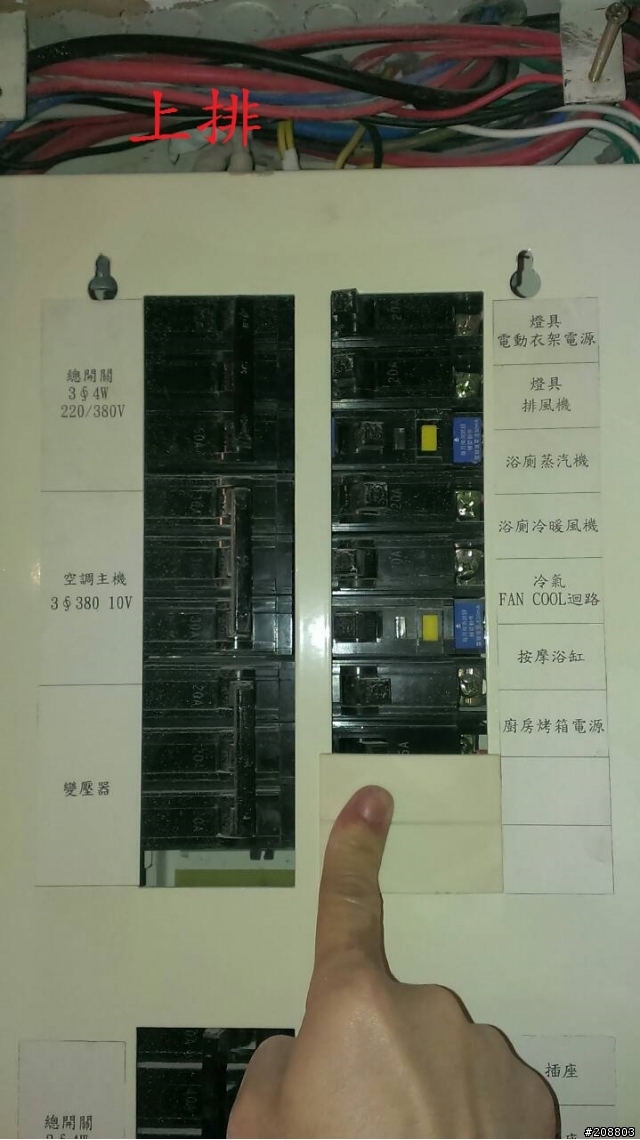

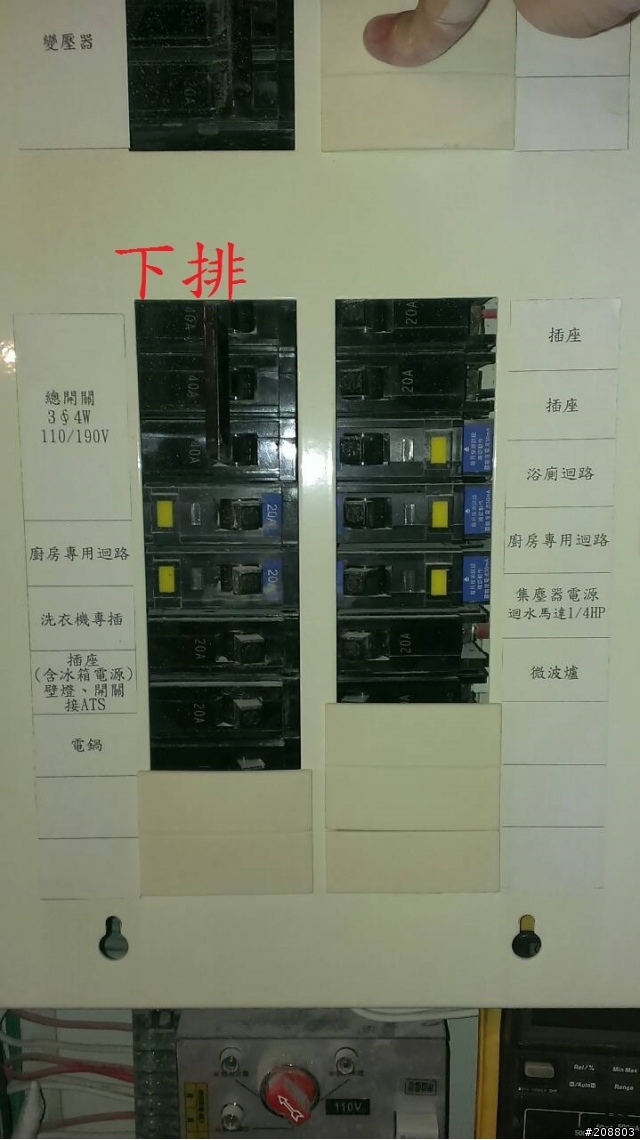

今晚有拿電錶量測那三條線紅黑藍之間皆為380v,如果那三條跟上排水線量測出來皆為220v，請問紅色框裡面那三條220v/380v是否是從台電進來的？那下排的那三條110v/190v是從哪裡來的？變壓氣在哪裡？因為最近要拉音響專線，他們堅持建議要從台電來拉。謝謝解答。
ROGER0114 wrote:
今晚有拿電錶量測那三...(恕刪)
那就是三相四線式380V/220V，紅-黑、黑-藍、紅-藍 之間都是380V，紅、黑、藍 任一線對上方白色中性線都是220V，這220V可以當單相使用。
自備變壓器掛在哪裡問網友也沒答案，陽台、外牆找找看吧，也看過建案將變壓器藏在陽台金屬天花板裡面。
不過變壓器掛哪裡不重要吧？增設專線從開關箱拉才正確，台電進來的就是你照片紅框的位置，但專線還是要經過NFB。
音響專線用110V的話就從下方那組增設NFB再分出去。

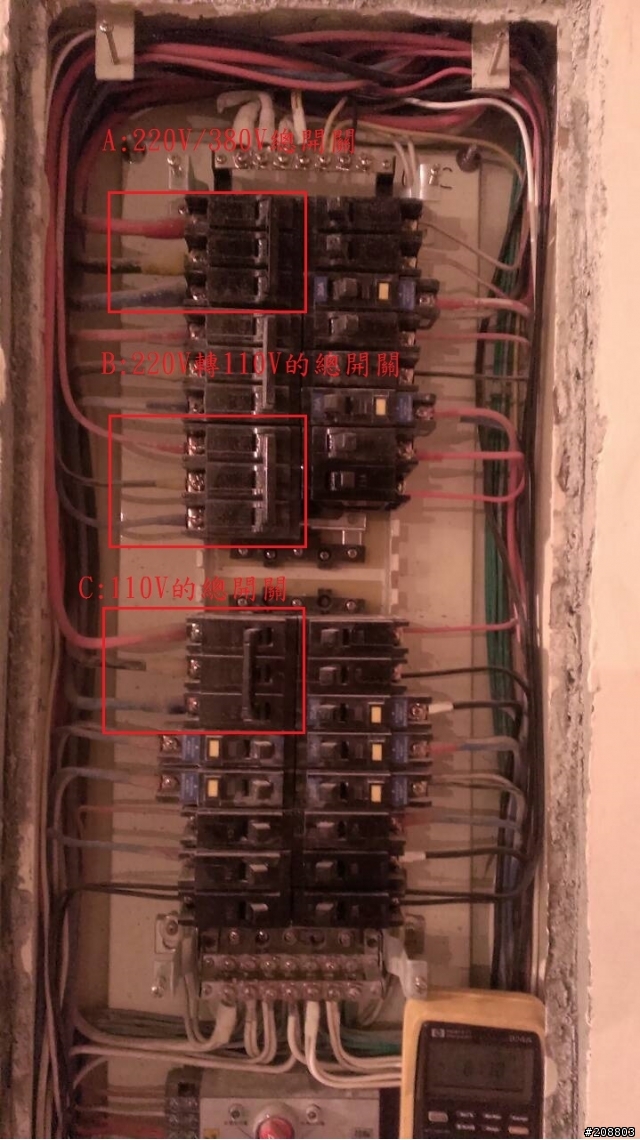

自備變壓器電源也是從上半部某個3P NFB供應的，紅框下有兩個3P NFB其中一個應該就是變壓器總開關，關掉之後110V部份會全部沒電，可以試試看。
