在老家裡有一台 國際牌NA-130NS洗衣機 從買來到現在 都沒拆洗過!!
就找一天放假日 來動手 拆洗DIY一下

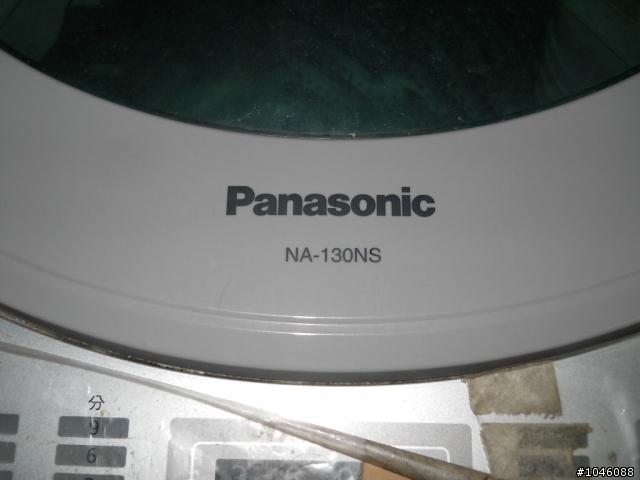

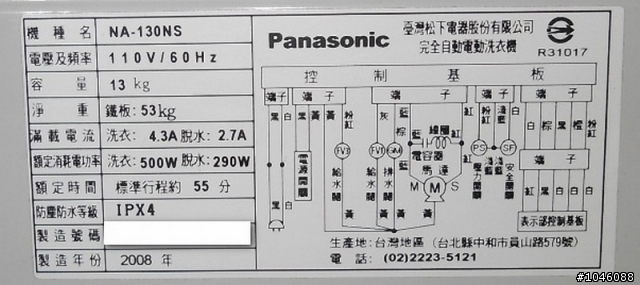

家裡的這台 國際牌直立式13KG洗衣機 (NA-130NS) 是2009.01.07購買的
使用到現在 約有4年的時間
使用人數:2~4人
拔掉插頭(關電源) 拆下進水管接頭
先打開上蓋 …有4支螺絲

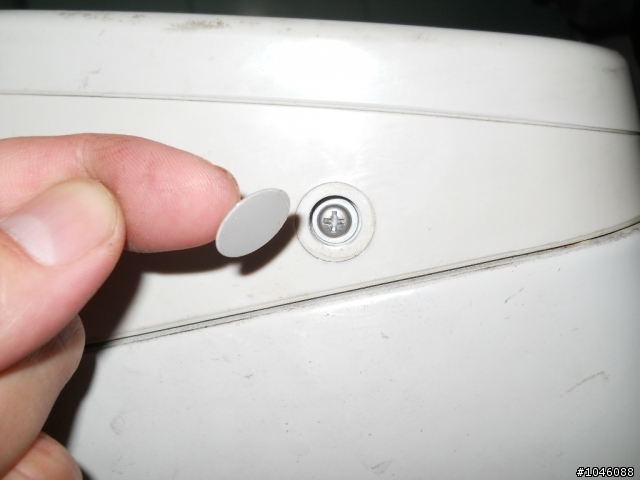

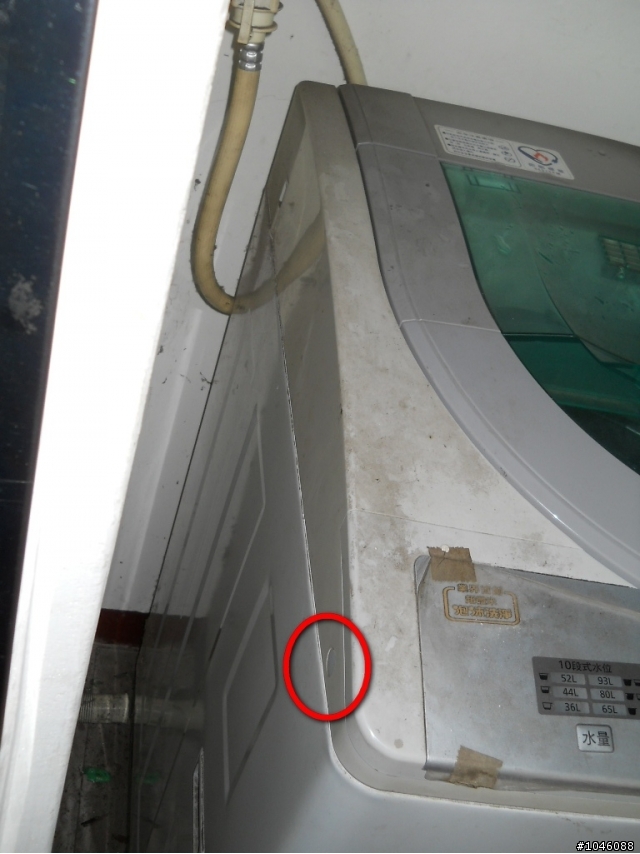

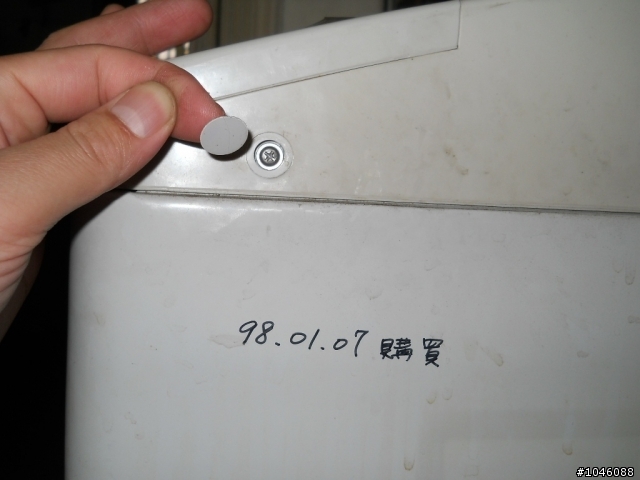

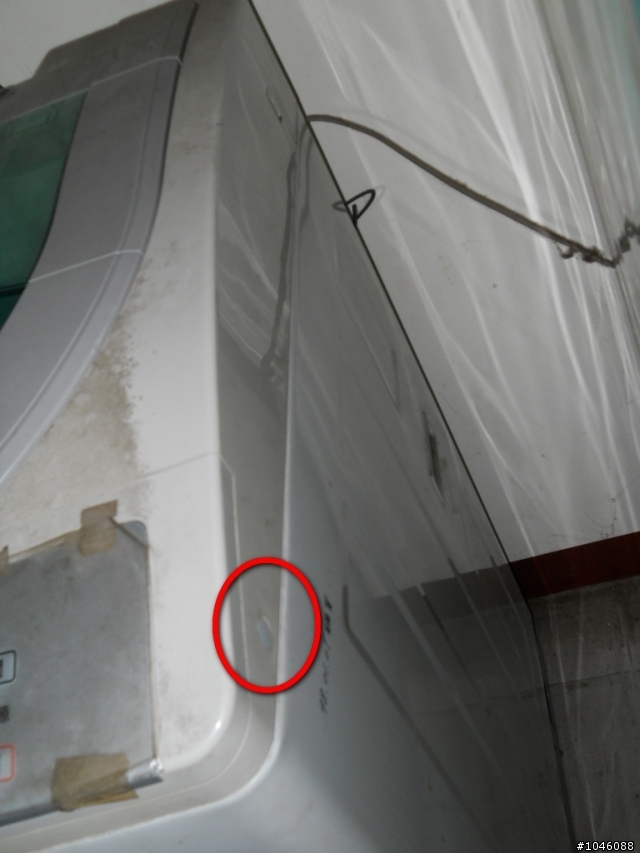

左右兩側共有2支 (螺絲藏在 這自黏的塑膠片內) 用美工刀挖開

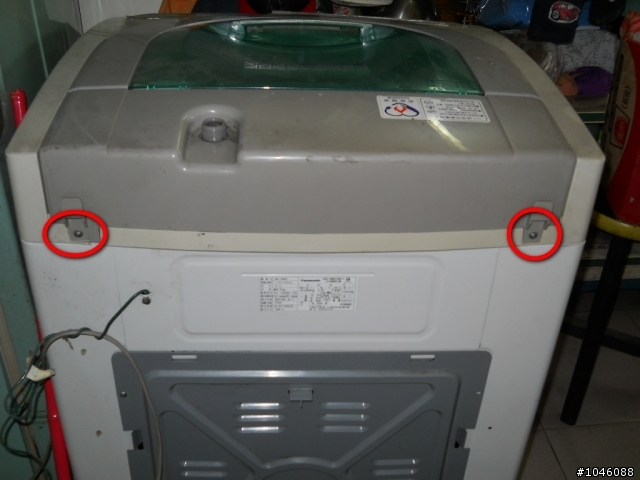

洗衣機 轉到背面 再將 這2支螺絲拆掉

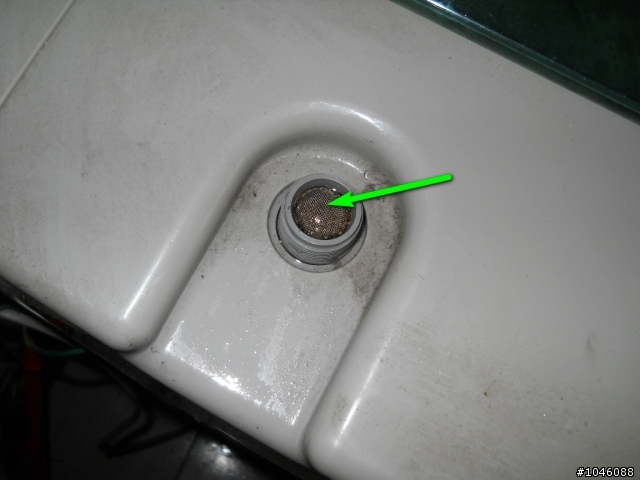

洗衣機上蓋 的 注水孔 內有過濾網 可以先挖出來洗乾淨 再塞回去

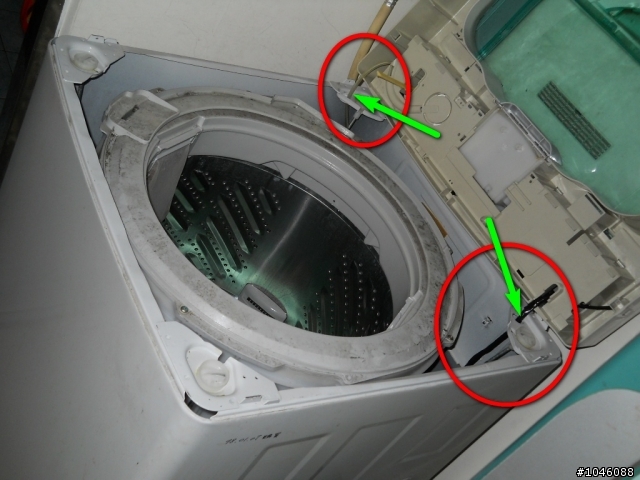

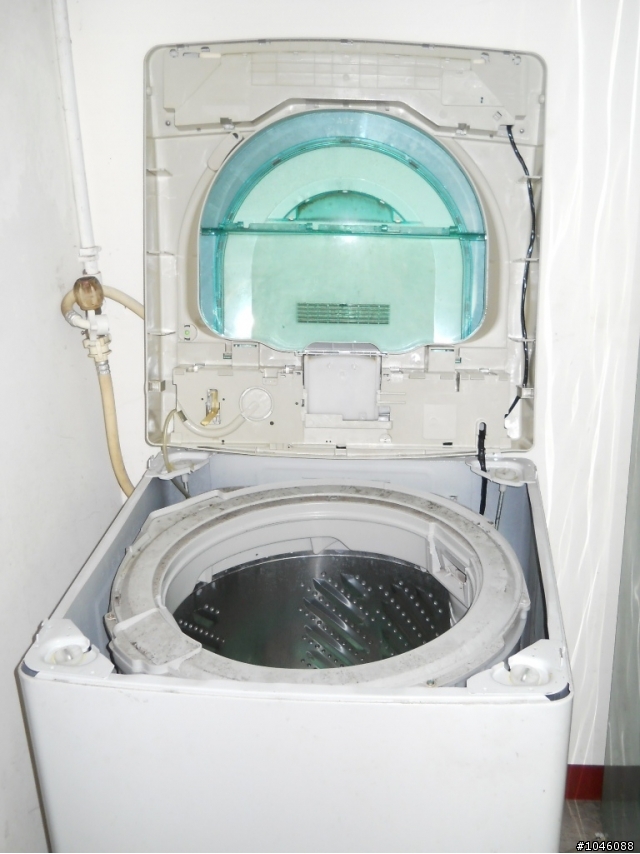

這樣上蓋就能拿起來了! 要注意裡面有電線連接操作面板,
小心的掀起來往後靠牆

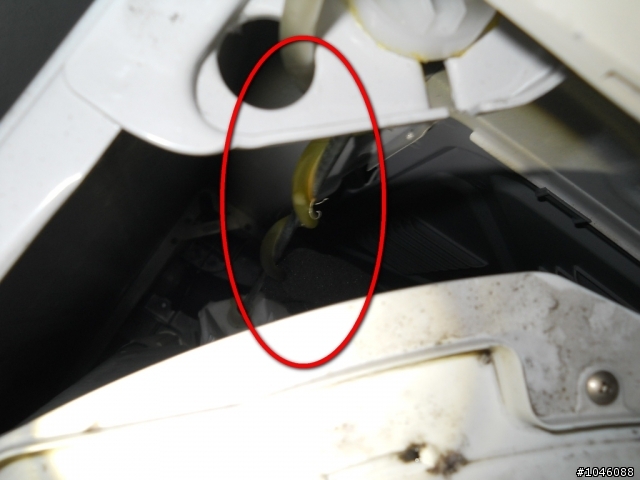

注意不要硬拉….一般電線都有些許預留長度的

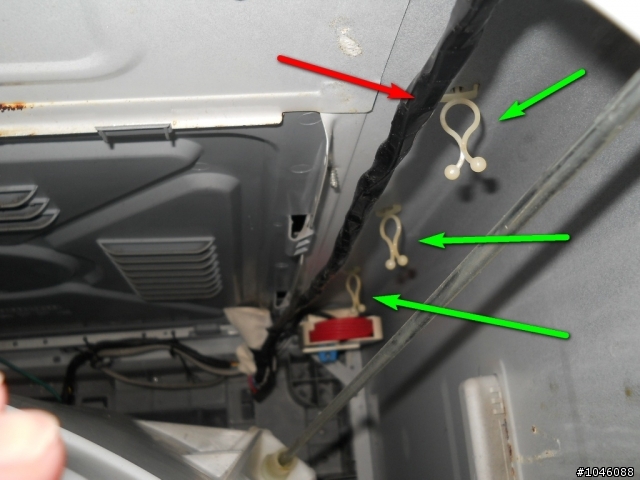

或是手伸進去解開電線扣 增加開蓋的開啟角度

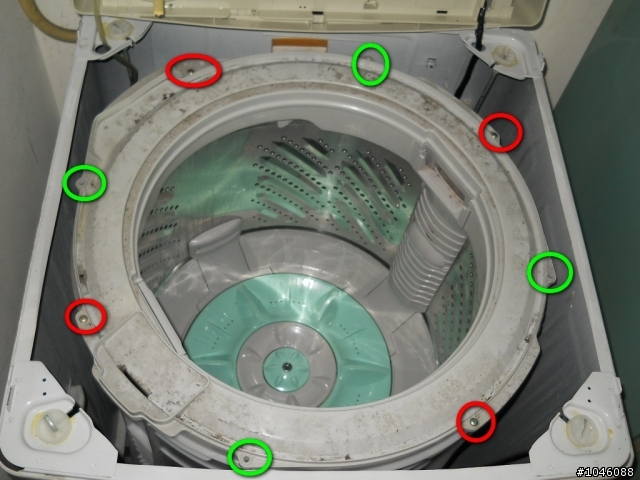

再來卸下 內部上蓋 8支螺絲
本機只有鎖4支螺絲(紅色圈處)…
綠色圈處*4支螺絲…沒有鎖?? 買來到現在都沒拆過呢!
這是國際牌廠內組裝時沒鎖?? 還是低階的洗衣機 只要鎖4支??
反正螺絲拆下來後
這樣內部上蓋就可以整個拿起來了

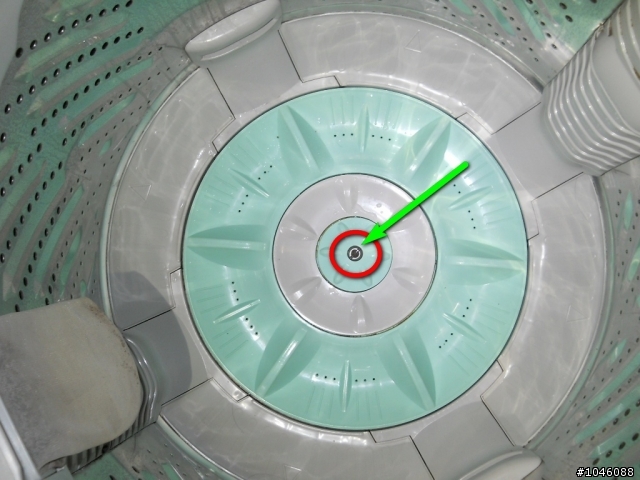

轉開轉盤十字頭螺絲 …依正常”逆時針”方向轉開

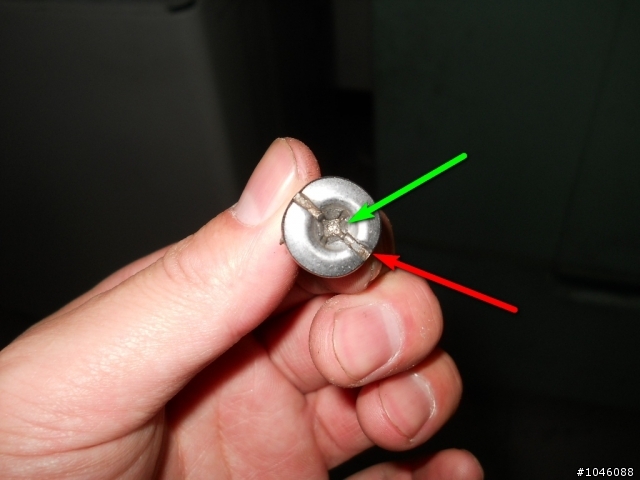

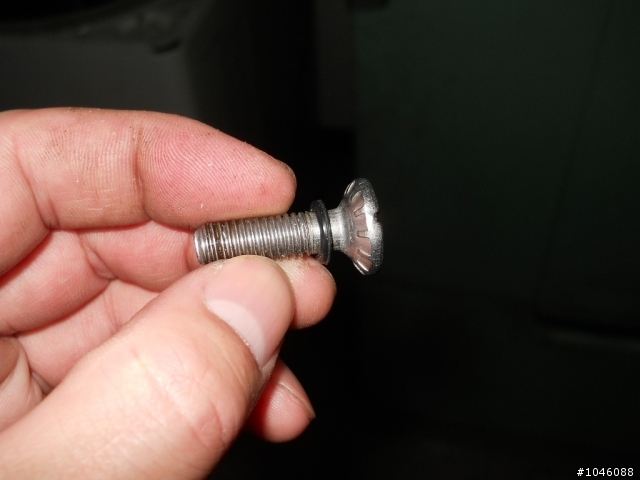

卸下來的螺絲
這個轉盤十字頭已經有被轉開過的痕跡…十字頭已經花了(綠色箭頭)
用起子機 轉不下來…
後來是用 一字起子+膠鎚….逆時針方向 慢慢敲…才拿起來(紅色箭頭)
工具需到用時方恨少啊!!!
看來 是該 拜入 “衝擊起子” 了!!!
用來解開 不好拆 的螺絲
啊……“koken衝擊起子AN112AL 衝擊起子組”….好想買啊!!!
這顆螺絲 不知道 國際牌服務站 有沒有 單賣啊!
真想買來….把它換掉

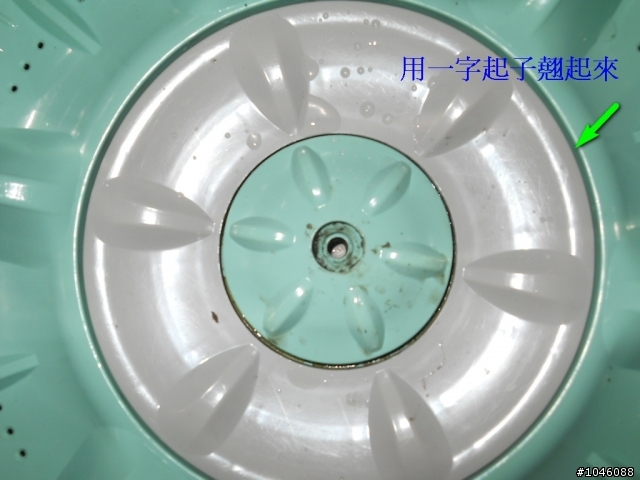

再來用一字起子 從轉盤中間 灰色與綠色 縫隙 翹起來
將灰色圓圈拿起來

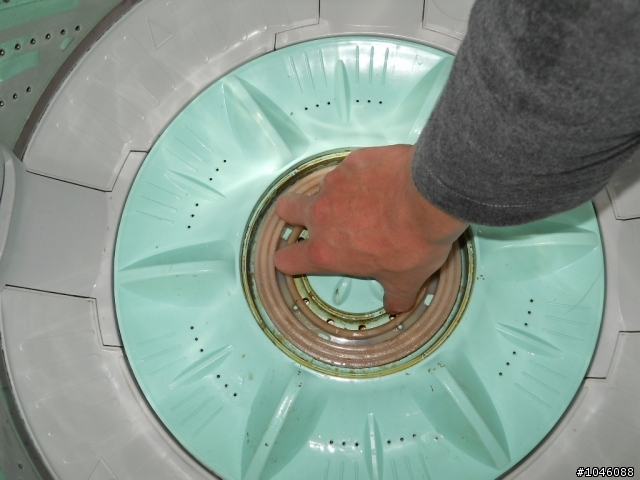

雙手抓著轉盤凸起 多轉幾次 就會有縫隙 會有鬆動跡象
手抓住轉盤中間凸起左右來回(正反轉)旋轉 多次 ,
讓轉盤與中間螺栓溝槽脫離 讓間隙加大, 往上拿起轉盤…..
多試幾次…應該就能拿起轉盤來!!

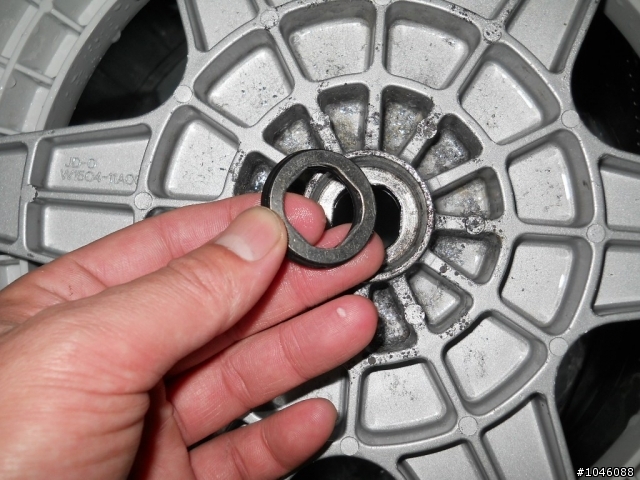

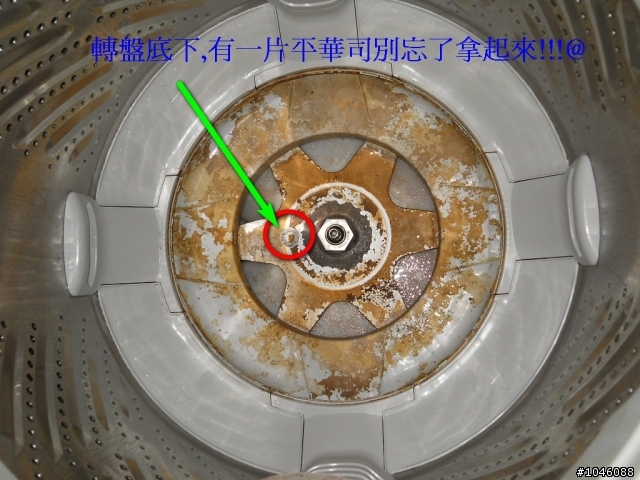

有一片平華司 拿起來...跟其他螺絲放一起收好別掉了

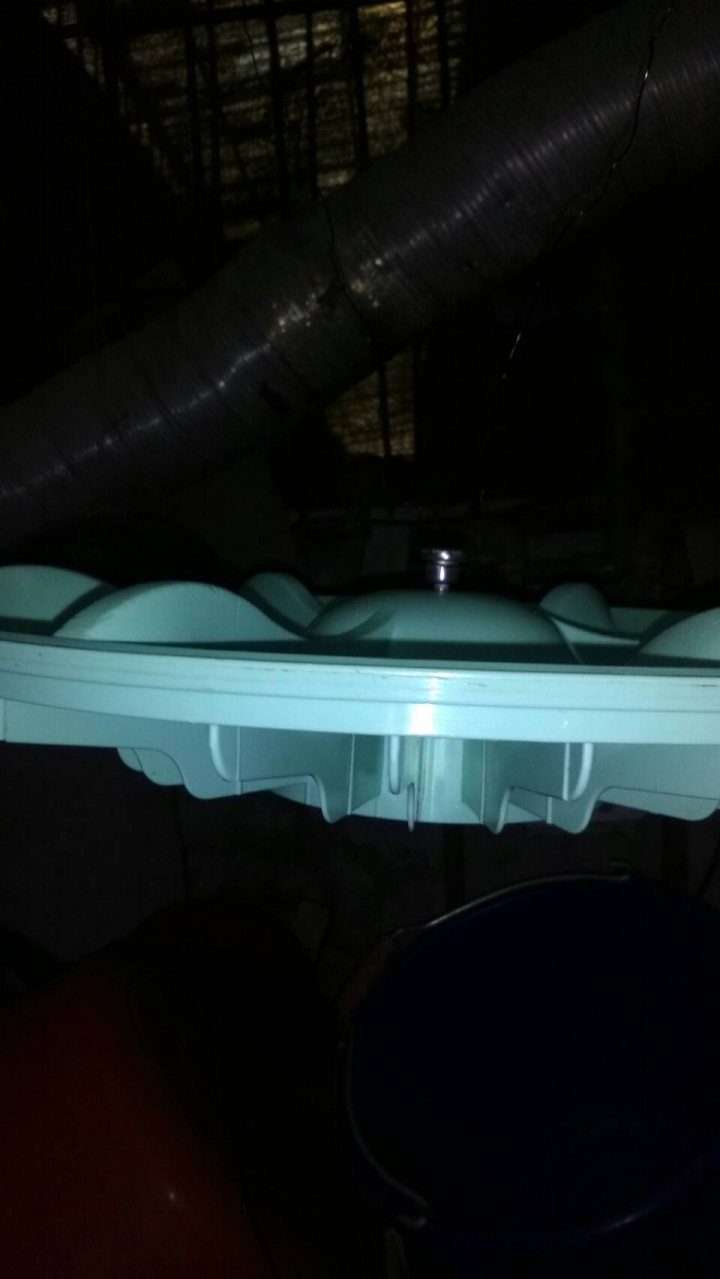

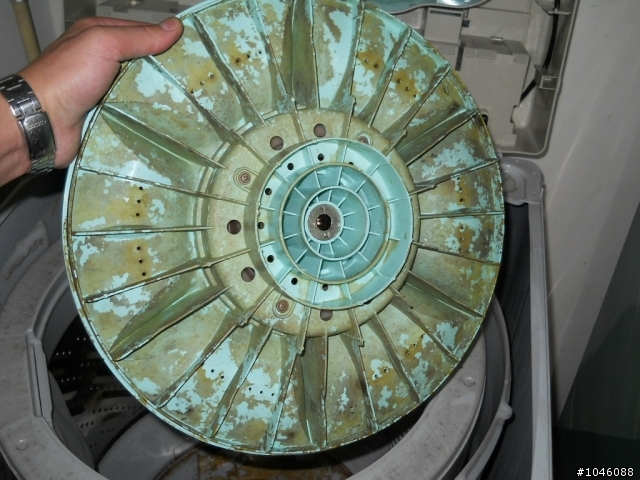

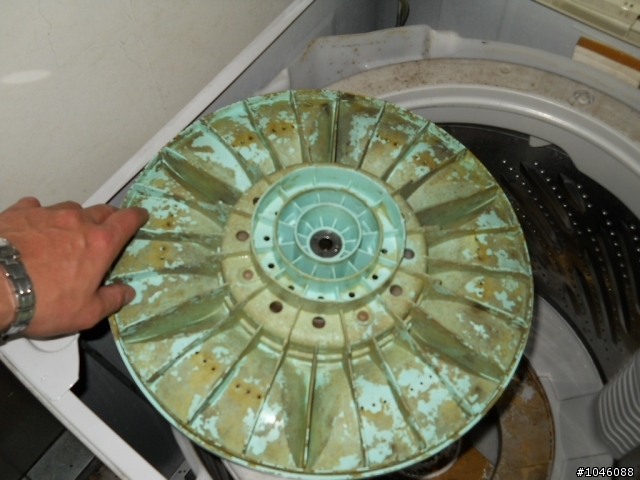

翻開轉盤背面…
嗯…….髒啊!!!!

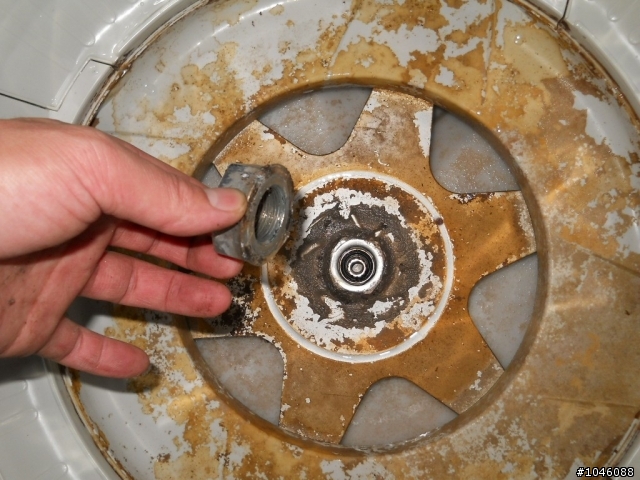

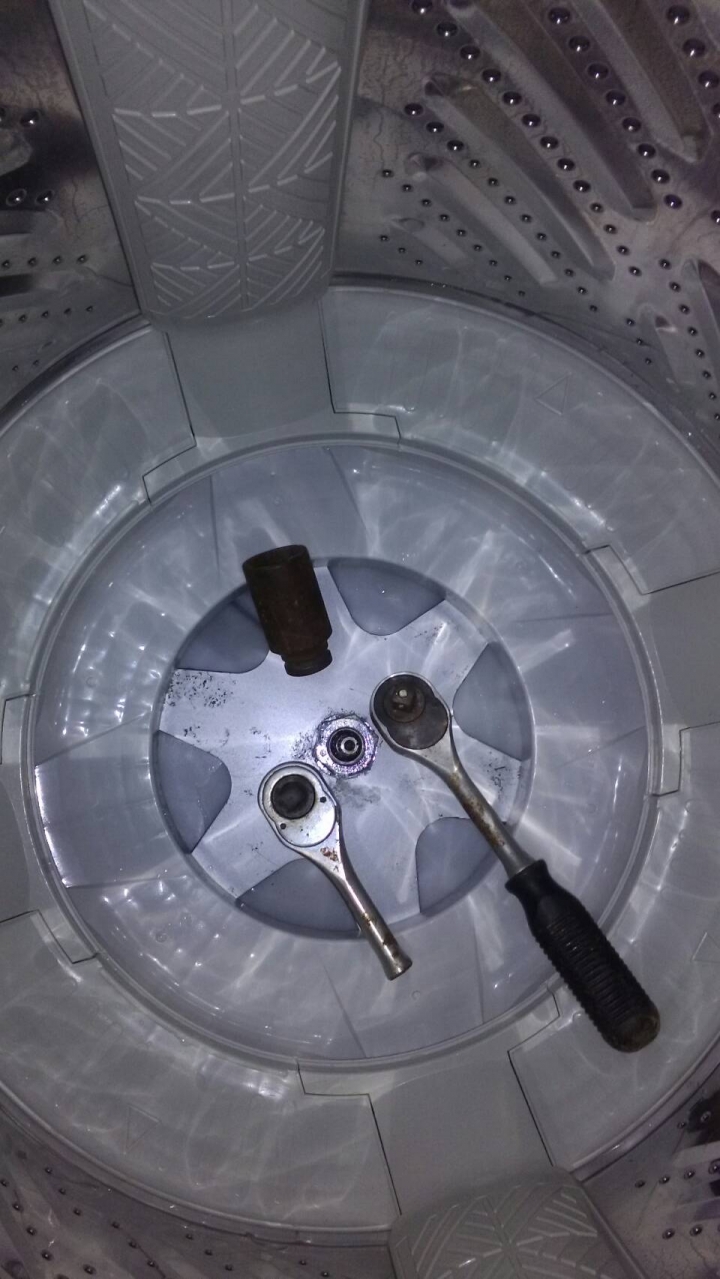

用起子機+轉接桿+38mm套筒 拆下中間大顆螺帽….
依正常”逆時針”方向轉開

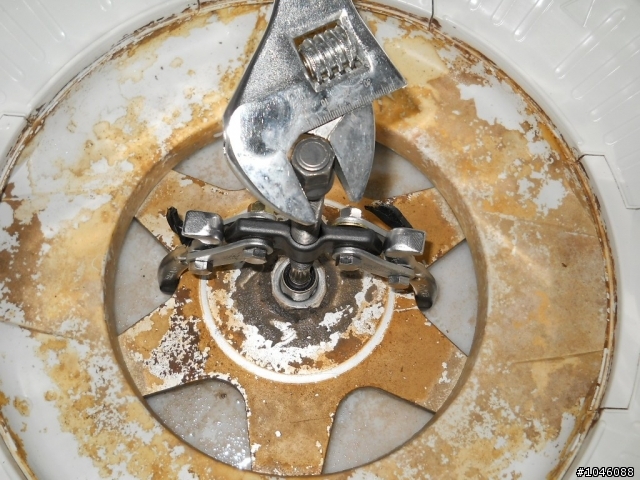

這時 再用 “逼猴” 拔取器+活動板手 將內桶 提起來…..

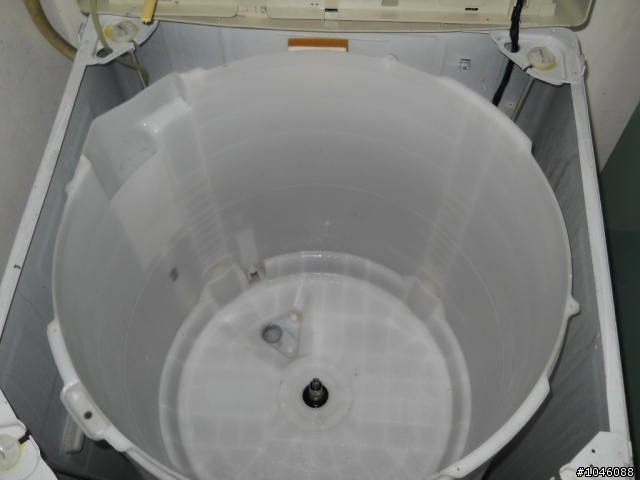

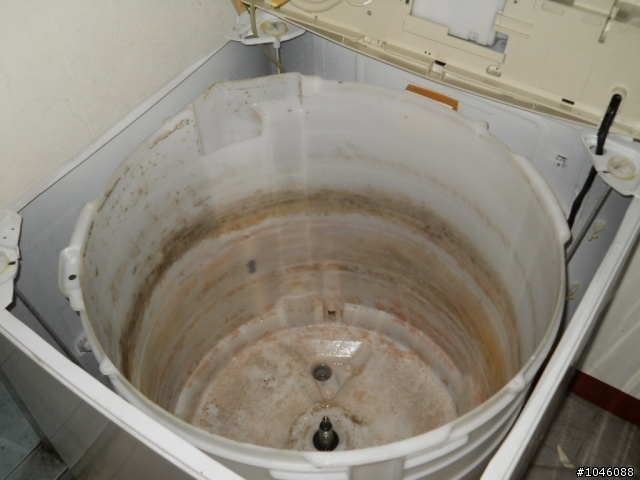

內筒拿出來後 …這是 白色外筒….…髒啊!!

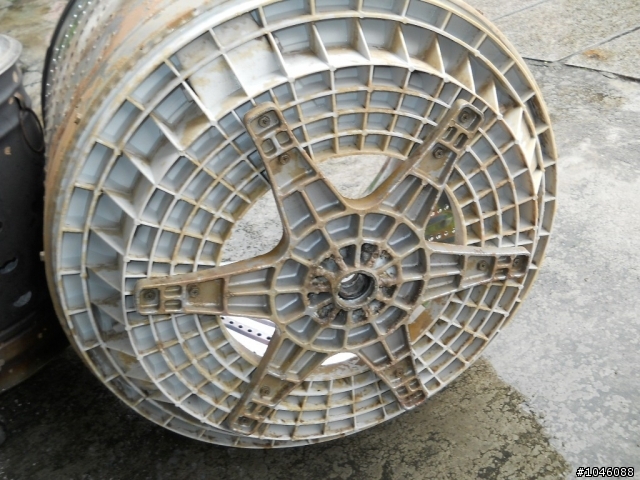

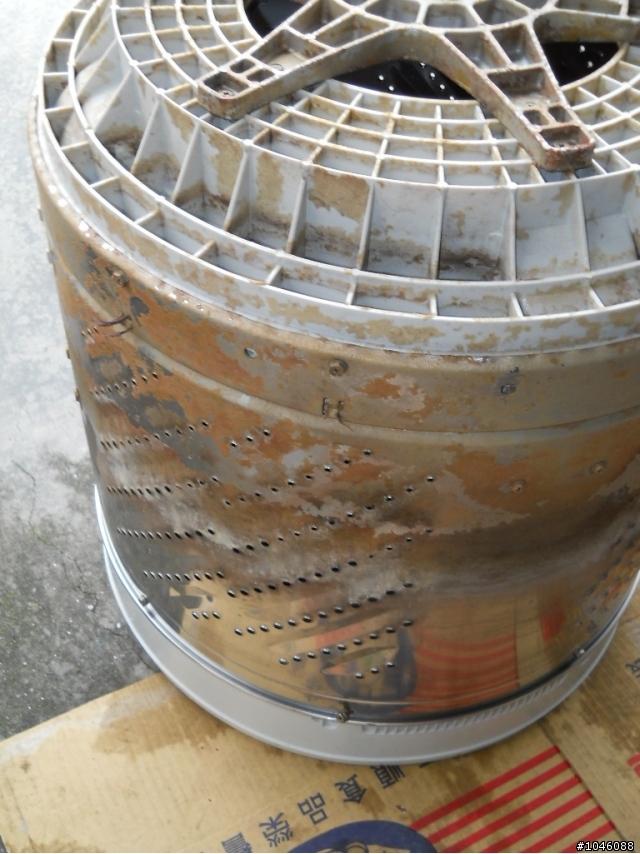

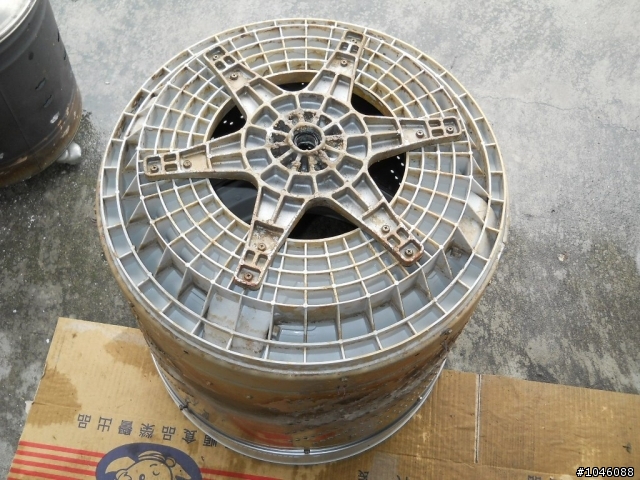

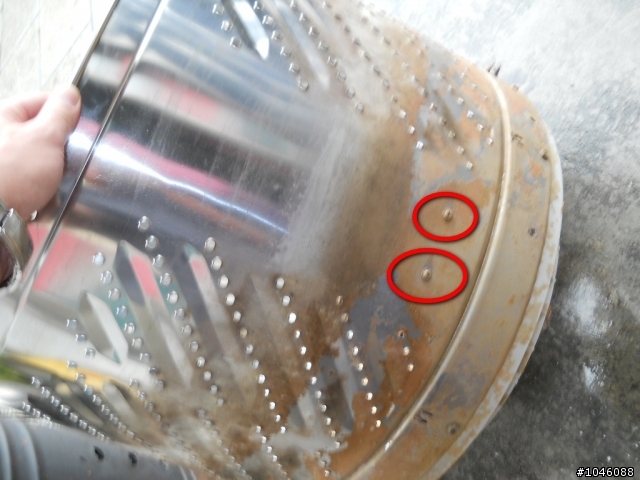

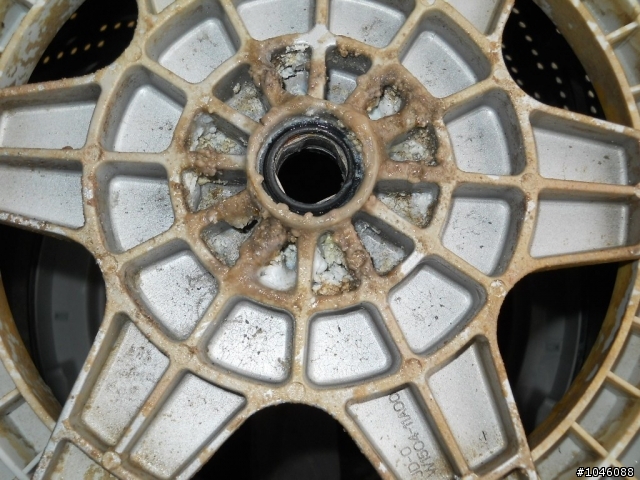

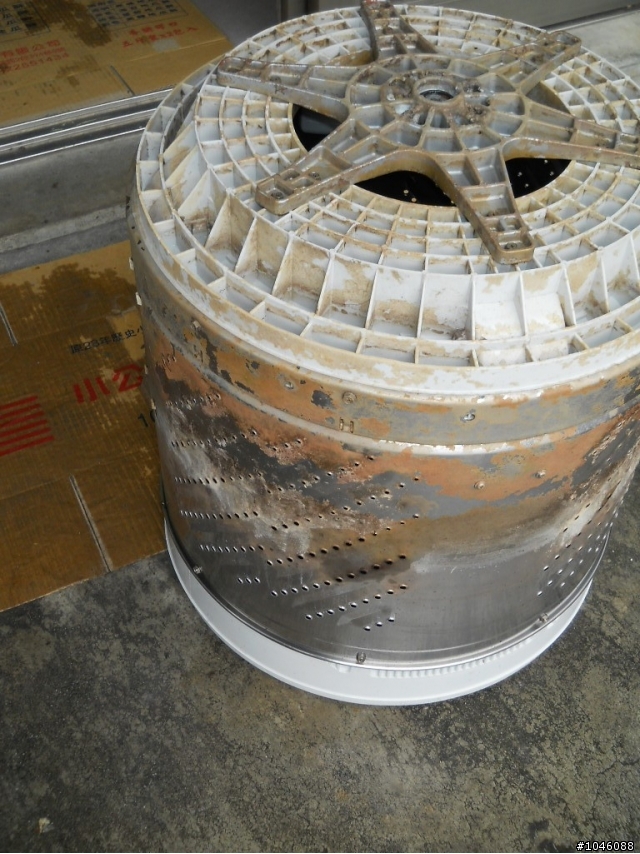

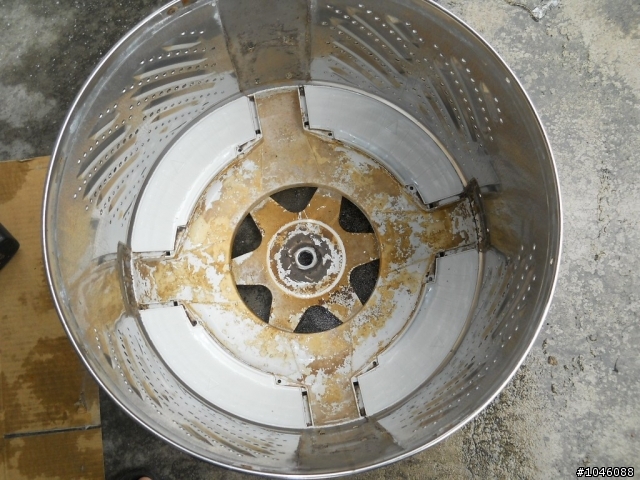

內筒拿出來….翻面 …髒啊! , 汙垢都卡在 一格一格的凹槽內

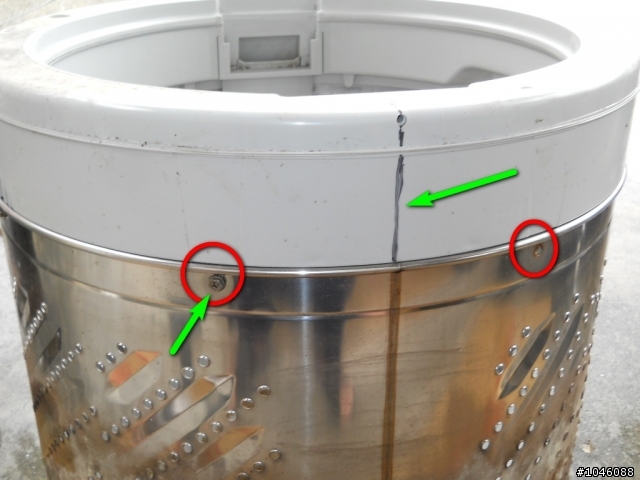

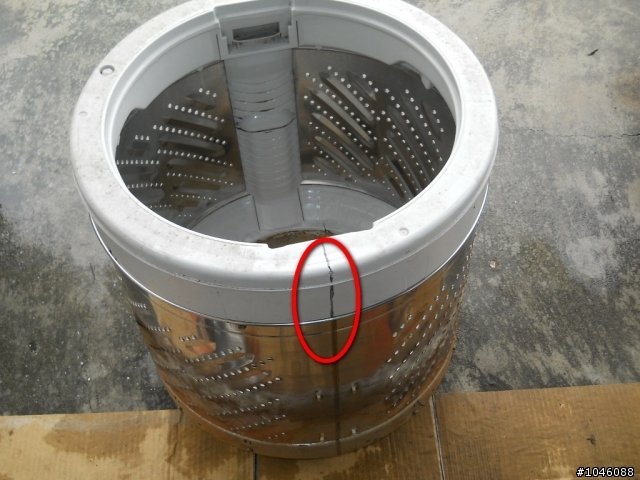

先用奇異筆畫線 做個 記號…
再把上面的 平衡環 拆下來…8顆螺絲

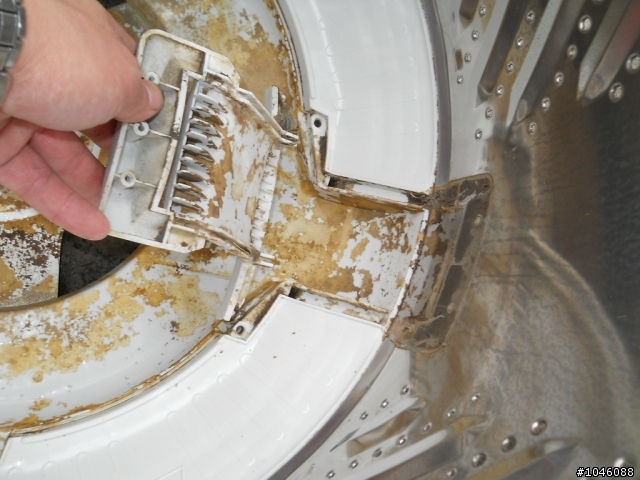

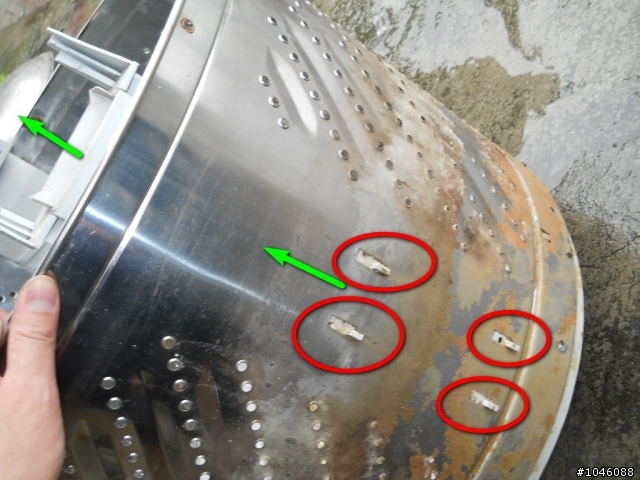

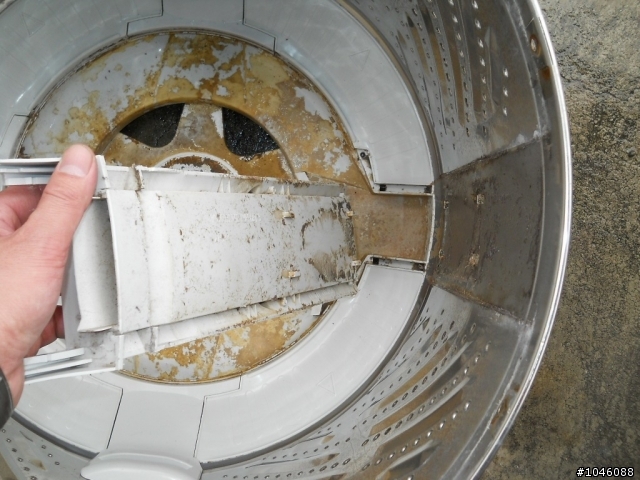

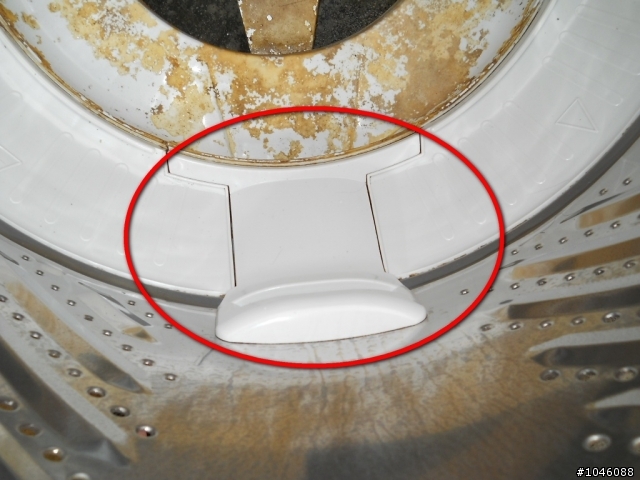

筒內的塑膠板 拆下來….往上提 使卡榫脫離
扳開….髒啊!!!
再拆 共4顆螺絲…將小片塑膠片拆下來

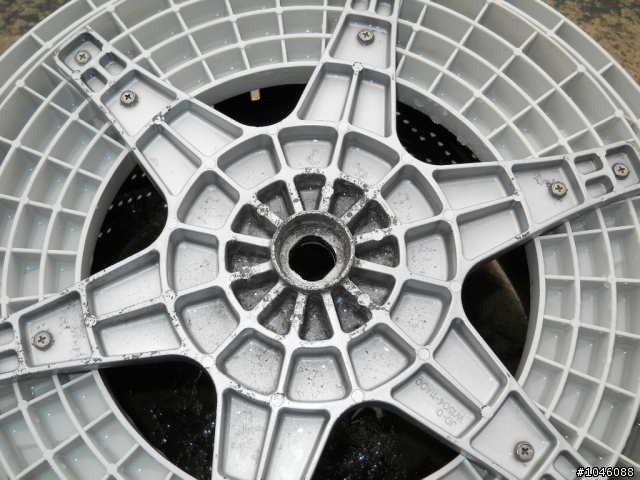

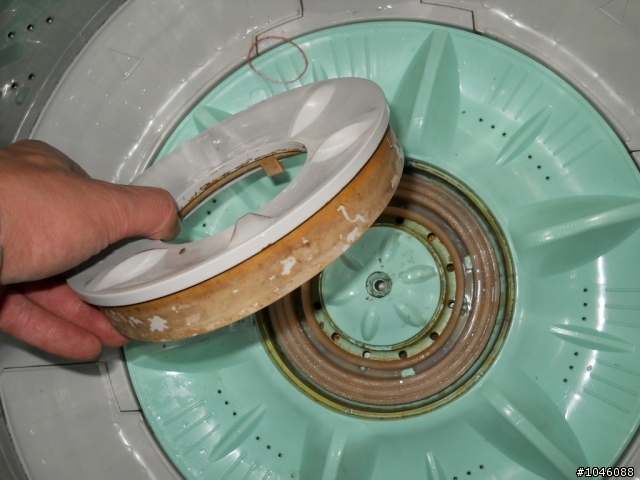

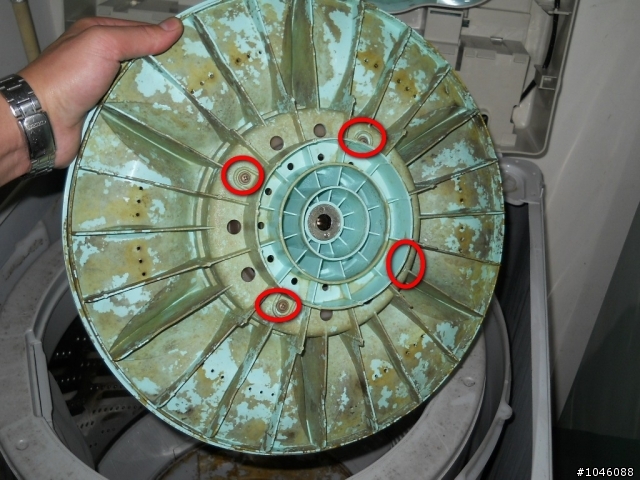

再拆轉盤背面4顆螺絲…將白色圓圈拆下來
穿好雨衣 戴安全帽(有護目鏡片的) 整身防護…..
因為水是會亂噴的!!!
把內筒…拿到室外 用高壓清洗機..強力水柱沖洗… 把污垢沖掉

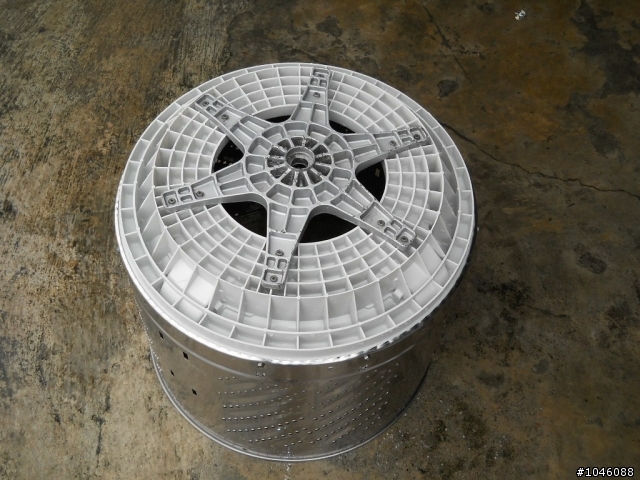

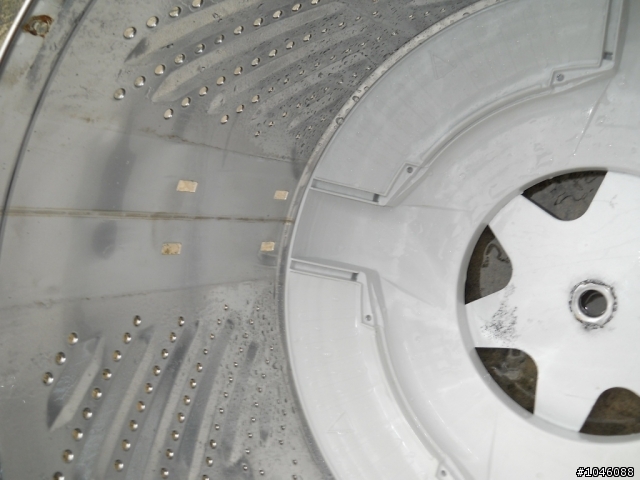

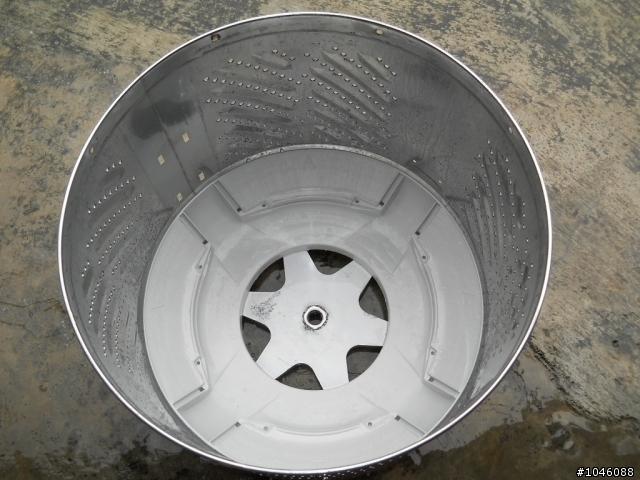

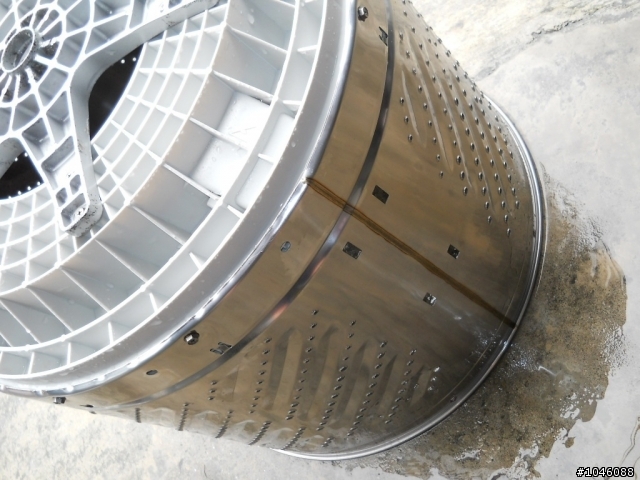

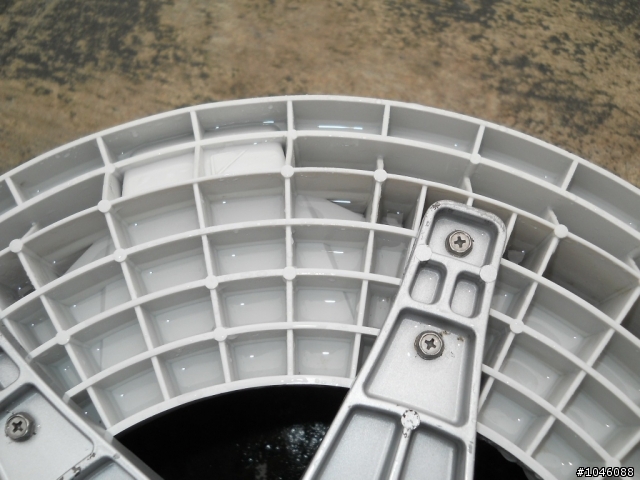

這是沖完後的樣子

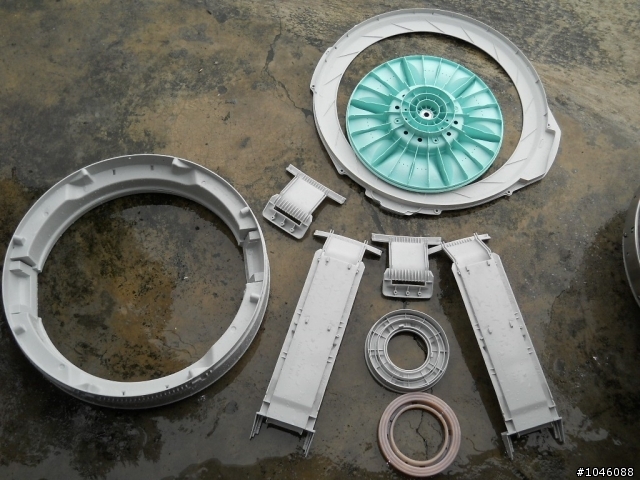

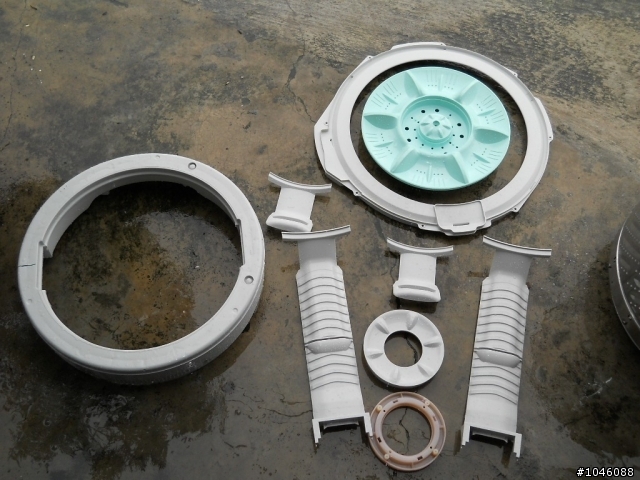

洗好後 將內筒的 4片塑膠片 裝回去
平衡環 對線 螺絲鎖回去

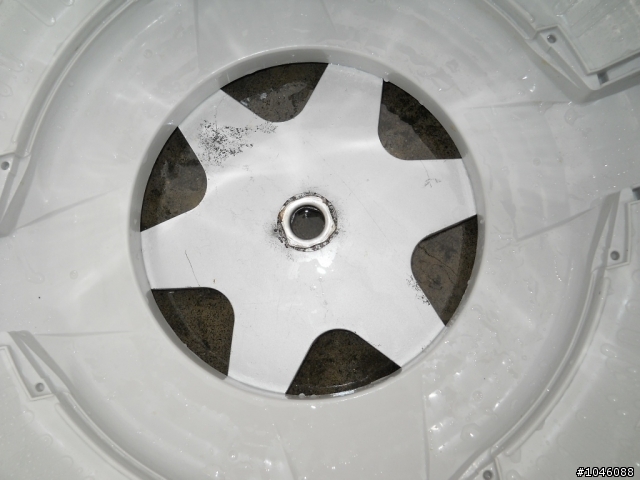

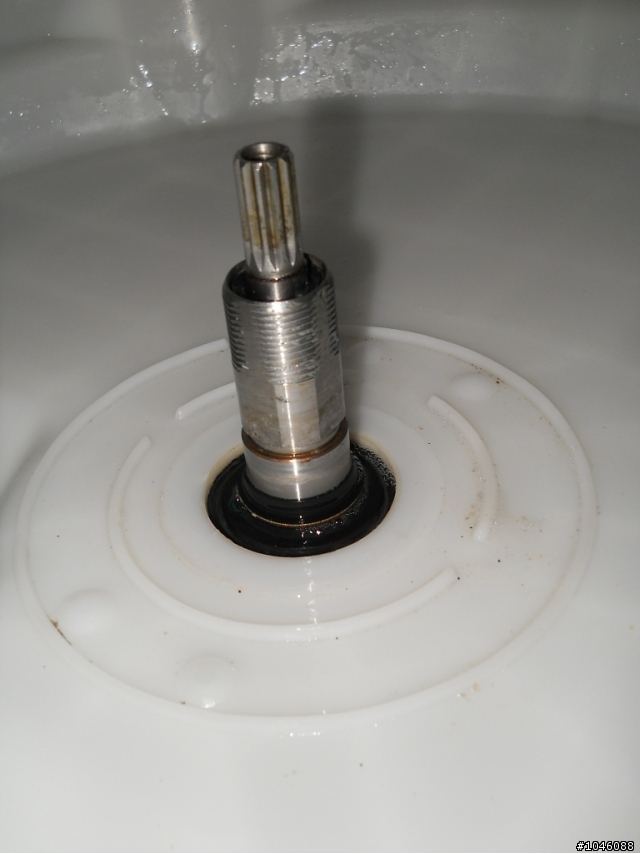

回到洗衣機本體….將 留在洗衣機的 白色塑膠外筒 洗乾淨
注意!水不要噴到桶子外(即 方型外殼與白色塑膠外筒之間)
用手指頭去頂排水口內的止水橡皮,將髒水排出去

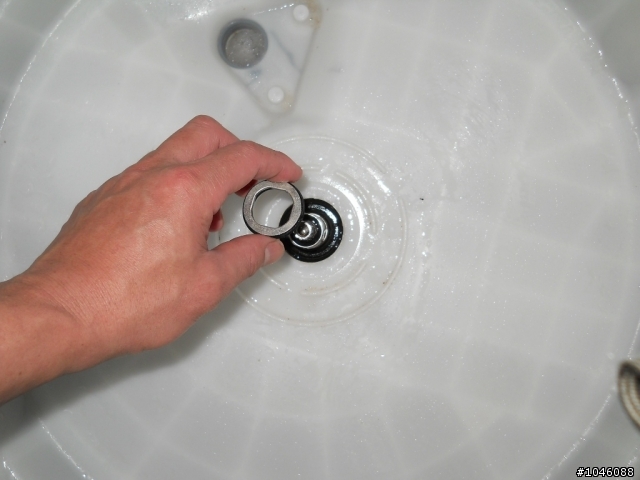

先套好 平墊圈(附有橡膠止水圈)…橡膠圈朝下…裝回內筒…

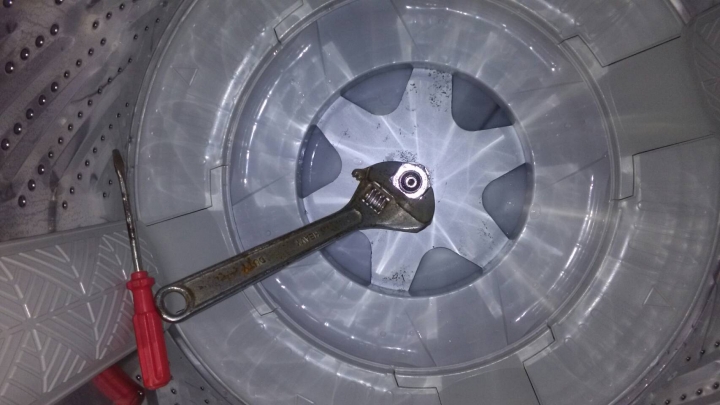

用起子機將 38號螺帽 鎖回去 之後別忘了 放平華司..再放轉盤
轉盤 一樣 用 一字起子+膠鎚 順時針方向 慢慢敲鎖回去
裝內蓋…. 8支螺絲(其實只有4支螺絲) 鎖回去

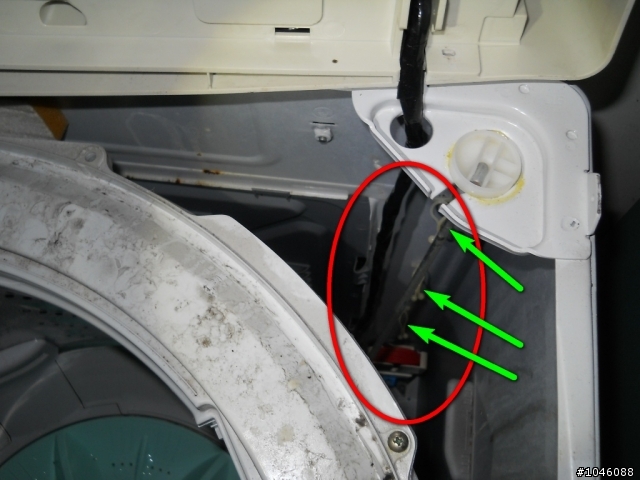

洗衣機上蓋 電線+電線扣*3只…裝回去
靠牆的 洗衣機上蓋…放回去…4支螺絲鎖回去
完成了…….
洗衣機 插電 放水….按 最快方式 最低水位 試洗一下 ……
OK….沒問題…..大功告成…..洗衣機乾淨了
雖然已經是有經驗了…這是我洗過的 第2台了…
但還是花了約4小時(拆洗裝+拍照)
因為光是在用 高壓清洗機 沖洗時 花了 很久時間!!
水滴會回噴在安全帽護目鏡上 …看不清楚…
要擦掉水珠才能看清楚有沒有沖乾淨 ……
這樣的動作 要重複來回好幾次
