LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)

家裡的滾筒洗衣機94或95年買的,六年啦!
很想知道內筒積污情形,但是沒有手冊,網路上也沒有拆解教學文章,一直忍著不敢動手,
當初花了五萬元,拆壞了代誌就大條了。

上週用了一次烘乾功能,哇~好臭啊!
裡面一定佈滿了小黑鬼,好吧!
不是你死,就是我活,拚了,小黑鬼受死吧! 爺爺來啦!


PART 1.初步分解

1.殺入後陽台,正是那賊的巢穴。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


2.拿出照妖鏡,T5 28瓦工作燈一支。暗暗的後陽台要大放光明了。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


3.洗劑盒打開,中間藍色直條按下去,就可以退出來。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


4.黑小鬼出來吧!爺爺沒在怕的。
伸出照妖照一看,洗劑盒的內部,哇啊~聚集了一大叢咧
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


5.接著,處理左下方的廢水盒,隨便用一支扁平工具,壓一下,廢水盒蓋就退開了。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


6.疑~~還好耶!旋鬆廢水大螺塞,廢水出來一些,但是很清。
如果廢水放很久,沒有排放,那味道就很重。記得1-2個月排放一下嘿!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


7.廢水螺塞旋出,也沒有什麼雜質堆在裡面。
(PS:三週前小弟親自有洗過,那天東西就多了!)
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


8.螺絲旋開,把白色的內盒拿出來,等一下前飾板才能整個拉開。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


9.洗衣大門口的防水膠布,翻開皺摺處,裡面學問可大了去了!
而且,一翻開就有一點味道出來。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)

以上都是平常就可以簡單保養的部分,不用大拆機器



10.廢話不提,快速拆解吧!
先拆上蓋,上蓋的背面有2顆螺絲,旋開後,上蓋向後一推,就鬆開了。
再提起上蓋。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


11.上蓋移除後,進鬼屋探險了。
左邊白色的是洗劑盒;右邊黑色的烘乾風道<預告:黑色風道裡面太精采了>。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


12.我的重點是中間白色的大外筒,這次目標正是在此,要拆開這一堆的10號螺絲。
但是要攻到這裡,雖然已經近在眼前,障礙重重啊!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


13.先把門口的橡膠防水門圈移除掉,小關卡小魔王,鐵絲弄開就行了。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


14.嗯~防水門圈的第一層打通,裡面還有一層,現在看不到,要等一下才能處理。
注意左手邊「門絞栓」鐵片上的那二顆螺絲,順手移掉,
大門再往上一提<這裡不知道向上提,卡了一下子>,就可以移開了。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


15.另外一邊是門扣,裡面有一個關門器,要先解開,不是螺絲,是它的背面。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


16.關門器的下方有一條電線,拔掉。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


17.大門移除中,記得向上一提即可。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


18.控制面板移除,這隻是「中」魔王,卡了一陣子,還是攻破,重點在....
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


19.控制面板的下緣有四個卡榫,手指標示二處,要往下緣用扁平的小工具去頂開。
我是用手指甲,先把面板向上推,露出小縫,再用指甲摳開。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


20.控制面板拿掉後的模樣。
這裡更麻煩,卡超久,前飾板拆不下來,拆了一堆小螺絲都沒打到魔王。
螺絲拆到洗衣機底部去,還不行。
我想太多了,其實很簡單,沒手冊看就是這樣,亂摸索徒耗做白工。
終於.....1個小時後....
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


21.前飾蓋板移掉,外筒已經現身。前飾蓋不用單獨拆下,它是和後面的鋼板緊連的。
解法就是整個連飾蓋和鋼板一起拆下。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


22.欣賞一下,原來門口二側還「壓重穩定黑條」,名字亂叫的,讓機器穩定用。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


23.一樣用10套筒,4顆螺絲拆下。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)

第一隻黑鬼補獲


23.轉到上面,處理黑色風道,嚇一跳,第一隻黑鬼意外補獲。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



24.黑鬼在此,這是什麼鬼風輪啊! 這....能見人嗎
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


25.下面的導風道一樣恐怖又噁心,這成何體統啊!積得滿滿的棉絮之類的纖維物質。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


26.黑色風道拿開的目的就是把防水布整個移除,手拿的部分正是與風道的接口。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


27.防水門圈的第二層,和前面提到的第一層差不多,都是一條鐵絲固定,但這一條很緊喔!
至少要二支尖嘴鉗才能竟功。Enjoy!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


28.OK!防水門圈缷下。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


29.第二隻小鬼補獲,防水門圈膠布正是兇手。積污好大。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


30.換個角度看,一樣是積很大。都是棉絮類的物質,可能是衛生紙的殘存物。
有時洗衣忘記拿出口袋中的衛生紙,原來後果那麼慘烈!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


31.出現了,出現了,內筒邊緣第三隻黑小鬼現身,待俺 殺它個乾乾淨淨。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


32.另一個方向,這台的滾筒是水平的,所以積污主要是在筒子的左下方,其他部位很少。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



32.開始拆黑色壓重條。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


33.很容易的,四顆螺絲!它的固定方式,有點類似膨脹螺絲的方式,把中間撐漲抵住。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


34.躺下休息的黑條,這傢伙噸數很足啊!
體重計秤一下,重達7.2公斤,內部包的疑以是水泥塊,二個快15公斤。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


35.把整個戰場清理一下,終於拆到你了,外筒!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


36.有些螺絲很刁鑽,手路很差,我的延長桿不夠,用了二截延長桿才能旋到螺絲!
這裡全是手工,螺絲超多,每次拆到這種,都想買一隻電動扳手,啊~~耐著性子跟你拚下去。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


37.外筒的懸吊,大彈簧共3支。
下方的掛勾要解開,上半截外筒快要移開了。
後面白色的是原廠的隔音海綿,看起來不太中用
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)






PART 2. 外筒摘下受阻


38.明明看得到,偏偏吃不到,嚴重卡關了。
是這支避震腳拔不開。
它和外筒被一個白色的塑膠空心螺絲固定住,又不能旋開,又拉不動,又怕弄壞!
氣死了,拿它沒輒。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


39.請出二位大力工具,敲山震虎,不相信你拆不開。
碰~碰~碰~,沒用,我不敢太大力,又失敗。啊啊~~瘋啦!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


40.休息一下,看看外筒的上面,前後二截已然都分開,卻被那隻「腳」橫生作梗。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


41.卡關無聊,先把上面的右側彈簧解開。
從上方拉開白色的彈簧扣,從上面先弄開彈簧上勾,下方才容易解開。
弄開後,再把彈簧勾到後筒吊起來,內部組件才不會整個垮掉。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


42.左側也一樣處理,彈簧分解,解開後彈簧空懸,沒東西可勾。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


43.弄完這些後,竟然那隻腳就解開了。
我拉著外筒左搖右移的擺盪一陣,就脫離了。哈!神來一筆

但是移除路線受阻,被門上的橫桿卡住。就差那麼2公分。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


44.小意思,直接拆橫桿,4顆螺絲而已!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


45.哇哇哇~~人客啊!我出運啊啦!
外筒上截移除啦! 想起杜德偉的歌:「脫掉 脫掉 脫掉,上衣脫掉.....」脫
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


46.好你個外筒,躺平吧!旁邊真是杯盤狼藉,一堆細細碎碎的物件。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


47.天啊,這些螺絲我組得回去嗎?這只是其中一堆。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


48.另外,左側和上面窗台上都是螺絲。嗯...我已經忘了誰是誰了
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


49.第四隻黑小鬼躲在這裡。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


50.就是這隻"臭腳",卡死我了。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



51.這就是號稱「汽車級的避震器」,當時廣告很大的賣點。唉!
裡面什麼都沒有,就是有一些老化的黃油,欸~~~ 它的文宣品上說有彈簧,阻尼,鬼啦!
好你個LG!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


52.隔音海綿,實在不起眼,5萬元的機器啊!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


53.不看這些了,看我的內筒吧!
你有沒有玩得很髒啊!要不要爺爺給你洗洗?
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


54.貼近細看,還好耶!
我家的洗衣機清潔劑似乎有點效果。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


55.上面還好,或許下部很髒。
疑,也還好!
嗐,它轉來轉去,哪有分什麼上部下部。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


56.那二支是加溫器,類似當兵用的電湯匙啦!有一點白白的痕跡,清潔劑的殘餘物。
只有外筒底部邊緣有一些積污,弄了那麼久,有點小小失望....
左下角陰暗處似有重要物件藏身其中。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


57.原來是電路板,哇咧,就這樣整個暴露喔!
LG啊,你嘛稍微包一下!只有上端有一片透明膠片怎麼行!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


58.不死心,继續找黑小鬼,「廢水總成」內部有躲吧?
抬起廢水總成瞧瞧,不算髒。這個總成是從底部被卡榫勾住的,要把洗衣機向上抬起,從底部解開。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


59.總成的二側是2個排水馬達,一個排水,一個筒內循環。
來看看旁邊的排水馬達吧!外觀標籤,H公司製造 35w的,為什麼這個的聲音會很大??而且整個洗衣程序中都有它「嘖~~的噪音」,是排水聲或電流音?
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


60.一不做二不休,直接拔開看看葉片部分,3顆螺絲拆開。
平常就覺得排水馬達有點大聲,興許有積污導致噪音。
一樣沒有,相當潔白。無解,
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


61.一抬頭,嘿,排水管,這肯定有料。
解開外桶的排水管。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


62.賓果,第五隻黑小鬼尋獲
這有點像是臭水溝的漬物。

我研究底部的排水馬達的結構和走線後,大聲的告訴大家,這裡一定要洗乾淨,因為....
這管路是排水管,也是內筒洗衣水的循環水道,換句話說,除了排水之外,
洗衣時,水100%會流經這裡,再被抽到桶子裡,一直循環,恐怖啊

LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


63.老彎著腰,腰快断了,弄張小凳子,給洗衣機看座。
注意,洗衣機背部是抵著牆,小心洗衣機滑動,整個砸倒,那就妙了
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)




洗膨膨的時間到了


64.排水管用力沖水,牙刷才是重點。凹摺處要仔細刷洗,卡很大。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


65.再來是洗外筒的上截,這裡也是積很大。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


66.積多大?都是一整片的,水一洗就整卡剝離LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


67.受死吧,黑小鬼!
我有加料,用廚房白博士,又有咬出一些細節角落的「魔鬼」。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)








PART 3.要拆內筒嗎?去殺或不殺,二難啊?

啊~~可惱啊,苦惱
拆到現在了,外筒拔開了,內筒還要再拆嗎?
心裡的小天使對我說:「夠啦,夠啦,見好就收吧!」「這樣清潔已經很乾淨了!」「很棒啦!」

但是,頭頂上的小惡魔出現,大罵:「苦惱個屁,當然是直接攻頂,那有半途而廢的道理
「只拆一半,您怎麼對得起廣大的01鄉民!」
啊~~01鄉民 01鄉民 01鄉民

好好好,我了 我很了 我真的了。

我拆,但不是...內筒,只是拆黑色的烘乾風道
我才沒那麼容易被小惡魔激將咧!小惡魔你算算去,我最理智了,啦啦啦!



68.先來看看,上面提到的黑色壓條,足足有7公斤那麼重。秤出來的,有圖有真相。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



69.烘乾風道的重點在風扇部位,螺絲解下,風葉連著馬達被拿出來。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



70.風道內部都是棉絮,第六隻黑小鬼在此,卡得紮紮實實的。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



71.風葉輪,啊娘喂!無言!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



72.這個角度更無言,髒到好勻
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



73.吸麈器上場,吸啊吸啊的半天,都吸不下來。
廢話,那裡本來就風很大,是大風口,那些天生就是卡得很緊的,不然早就被風扇吹走了。
要用溼抺布一點一滴的擦拭才行。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



74.雖然打算不拆,那麼看一看後面的洗衣機馬達總行吧!
原來所謂的DD馬達長這模樣,嗯...粉口愛!
其實,不是要看馬達,是要弄左下方的風道口的「黑色橡膠管」,那裡面肯定有黑小鬼。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)




75.橡膠管在DD馬達的左下方,解開不難。
你有沒有「窩藏人犯」啊!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)




76.中標,果然又一坨在裡面。第七條黑小鬼抓包,嘿嘿!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



77.從另外一個孔看進去,皺摺處不好清,一樣積污超大。
風道內部照理是乾的才對,為什麼會那麼多水份??

因為這裡連接洗衣機的外筒,當內筒旋轉時,激起大量的水花,一定會噴到這裡,會溼不奇怪。
長久潮溼,長出一灘漬物粉自然。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


78.那麼連接橡膠管的白色風管底部會是健康潔白的嗎?
洗衣水噴得到嗎?會溼漉漉嗎?

暗暗的角落,看過去隱約罩著一股黑氣,邪惡氣場沉重,很不妙啊!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


爺爺沒在怕的啦



79.2顆螺絲固定整支長條狀的白色風道,拆開後同時把上端的溫度感應線接頭拔開,
從上方慢慢拉起。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


80.拉到底端露出來,哇~~~大賓果,真正的賓果,
黑暗軍團...原來....躲藏在這個"卡卡角"喔。算你狠!

LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


81.第八隻黑小鬼,不,是黑大鬼整坨一網打盡
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


82.上週使用烘乾功能為什麼會臭死人!答案找到啦!
黑大鬼被我打得棄盔卸甲,殘兵敗將死傷一地。
啊呀~呀~呀~,殺...它個~乾. 乾. 淨. 淨
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)

找到答案之後,
花了十來分鐘把白色長條塑管內部洗淨,若有洗奶瓶的長刷條3分鐘就可以搞定。
當場身、心、靈,得到安慰,辛苦的拆解大滿足,
從頭到腳一整個無比大舒暢,好像3萬6仟個毛孔都吃了人參果一樣
DIY為那椿,不就是為了這個片刻的成就感嗎!



83.呼~~~舒服多了!
特別是「風葉輪」和「風輪固定板」也靚亮白晰,真的是一白遮三醜。
<其實,刷風肋刷了十來分鐘,手指都麻了>
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



84.啊~馬達只有3顆螺絲固定耶!請它下來見個面吧!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



85.耐高溫的金屬馬達,品質不錯。不過失焦了!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



86.原來是LG自家的風扇,"E CLASS",E級風扇這是什麼意思?
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



87.自然不是白白的請它下來,轉軸的部分,有噴"超耐磨黃油"進去。
嘿嘿!再快樂的旋轉吧!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)









PART 4. 一切都是意外


物件洗乾淨後,正好是午餐時間,高高興興地買了「肉絲炒飯和青菜豆腐湯」來喀。
廚房的白博士噴在外筒積污較深的角落。
吃飽飯剛好去沖水,然後就電風扇伺候。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



88.無聊間,走到後陽台巡視戰場,很好奇,DD馬達外蓋的內部是什麼東西?
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



89.拿起17號套筒,逆時鐘一扳,螺絲就下來了。哇~完全不費力,比直立式的容易太多了。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



90.看了看沒有其他的螺絲,抓住外蓋用力扳了扳,哇~~外蓋慢慢一分一分的拉開了。
那麼順喔!倒吃甘蔗嗎?
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


91.看到內部的廬山真面目啦!原來是長這個模樣。很精細的銅線圈。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


92.外蓋翻過來,平躺在地上,它的外圈一整個是磁鐵。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


93.滿滿的磁鐵。原來結構並不複雜,但是發出的扭力確可以推動這台12公斤的滾筒。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



94.這個叫定子吧!馬達的重要零件之一。看起來材質很優。
哇靠~~小強跑出來巡視,好久不見,大佬!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



95.DD馬達內部,竟然是小強的地盤... 歹勢厚,打擾了!
啊我的DDT咧,噗嘶~~~~~~
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



96.軸心一隻,整個不銹鋼內筒就是由這一根帶動的。
這台最高可以達1200轉/分鐘,像起來相當粗勇。
軸心套在金屬的軸承中,看起來應該是韓國製的軸承。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



97.整個定子被6顆大螺絲固定住。這個就不用拆了。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



98.近看定子,看不懂。只覺得做工還不錯。排列的十分整齊美觀,賞心悅目。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



99.超級重要的一張圖來了。手賤去拔插頭,結果....PART5再提。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



100.LG這一台的走線,和對線材的包覆算是做得不錯。
筒子高速震動時,不用擔心會發生牽涉。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



101.怎麼拆下內筒,很順手的拿起一根膠槌,碰碰二下~~哇!軸心退開了!
我只是試敲而已捏,怎麼會順...順到這樣啊!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



102.再加一點點力道,軸心敲平了,那不就代表著內筒....已經拆下來了嗎?
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)




不銹鋼筒桶 拆下達成



103.這是天上掉下來的禮物,天公疼憨子嗎?
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



104.我朝思暮想了幾週,你突然出現在燈火闌珊處。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



105.哇哩咧,那A安捏!內筒下來了,不敢相信啊!阿母,我出運啊啦!
啦啦啦!「脫掉 脫掉 脫掉,全部脫掉!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



106. 第9隻黑小鬼「自投羅網」。盤據在後半截的外筒油封附近。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



107.這個外筒的結構很不佳,一格格的小孔,超會卡東西的,而且又難洗。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



108.這個角度就更清楚了,這裡超難清的。費工耗時。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



109.外筒的底部本來以為會積污,反而還好。加熱器下面的孔是排水孔,幾乎沒有什麼髒物。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



110.第10隻黑小鬼受擒,黏在內筒的底部,看起來沒有很髒,刷起來卻很多灰和髒污。
特別是軸心上的黃油老化,變成紅色的油。
而且,底端直接劣化成黑色的污油。
要清掉重新抺黃油。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



111.內筒仔細檢查,很乾淨的,但是看到隙縫中有卡東西,夾夾掉。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



112.開始洗澎澎囉!菜瓜布+刷子,一寸一寸的洗刷。
雖然沒有什麼髒,但是刷爽的,整個刷上一圈。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



113.外筒的內部怎麼清,用抺布不好擦,我是直接噴水進去。
下面墊好大抺布和面盆,小心底部都是電子零件喔。
中央的軸孔塞廚房用的衛生紙
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



114.噴水吧!用噴水罐慢慢噴射。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



115.牙刷還是一定要的。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



116.洗出三面盆的髒水,小心水別滿溢出來。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



117.然後,電風扇伺候,乾燥中...。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



118.一片靚白透亮啊!爽~~~爽翻天!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



119.洗淨後,發現外筒有一些老化的白色細紋。照片中比較不清楚。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



120.洗了多少東西啊! 大閱兵開始。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



121.一共有十項,不含後陽的外筒後半截。
這樣原廠不知道要收費多少??他們有這種清潔服務嗎?
真的這樣清,也不好賺啊!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



122. 最後附上,X回力標,一共重14.2公斤。這個掛上去筒子真的會穩重很多。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


待續 ... 還有嗎??
圖已經多到122張了






PART 5. 組裝後挫賽 馬達不轉及不進水

話說上山容易下山難,滾筒式的那麼好拆好裝喔!
內筒拆下來,後面就沒有魔王了嗎?
後面給你那麼順喔...想得美,
以為天上會掉禮物下來,只有掉龍眼吧!


為減輕單頁載入太多圖片,PART5、part6、part7,點我跳第4頁#36


PART 5. 組裝中龍眼 馬達不轉及不進水

安裝回去花了我二個小時,一點一滴的組合,不趕時間,不求業績,DIY慢活,
慢工出細活,不怕弄錯順序,更不怕會多出螺絲。

123.內筒軸心擦掉舊的黑掉的黃油,下面的固態黃油準備抺上。
這些修車用的小物件,這次幫上大忙。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


124.裝回彈簧掛勾時,補拍了一張彈簧固定卡榫的照片。
彈簧掛勾上原廠就有抺黃油,痕跡還看得到。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


125.控制面板裝回時,補拍底部卡榫照片,這樣大家懂我前面提到的意思了厚!
先上向扳,再用指甲摳出來門才會拔出來。
裝回去則是,上端先向上頂入卡槽內,再把底部推回去,咔一聲就OK了。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


126.早上六點多,終於完完整整的組裝回去,只剩下大門和上蓋。
昨天半夜時,已經組裝到這個程度,一回頭發現地上躺著黑色回力標,哇哩咧...
昏倒,拆開前飾蓋,重新裝回回力標。拆第二次就快很多很多...
裝好無力了,先上床睡覺,六點又起來裝。
錢真是難賺....
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


127.插上插頭,按下電源鈕,叮噹~~正常開機,呵呵哈哈...好高興啊!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)

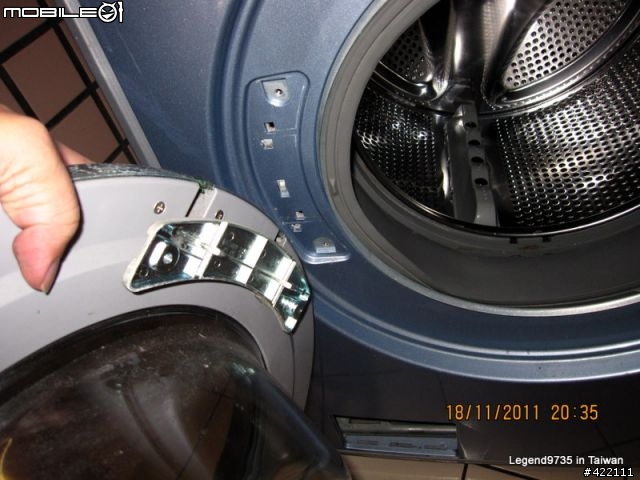

128.關機,再把大門裝上,大門的鈎鈎也補拍了,為什麼要先向上提才能拆大門,
看這裡大家就了解了。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


129.正式來洗一次,大轉鈕選到清洗+脫水,時間是18分鐘.....面板正常到不行。
但是....慘了!糟糕了!挫青賽啊!
不會進水,馬達也不會轉.....怎麼會這樣。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


130.不進水的問題,啊~水龍頭沒開,一打開水龍頭,立刻聽到進水聲。解決一項。
但是馬達為什麼不會轉,會動不會轉,一跳一跳的,不像以前進水時也會旋轉。

不賣關子,我立刻從後面DD馬達處去仔細檢查,原來有一條線沒有接,
真是要死,前一天手賤去拔掉它,它和接頭靠在一起,但是沒有插入,眼花沒仔細,
還好找到了,不然,白白叫原廠來修,就虧大了。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


131.正式洗衣開始,馬達正常運轉了,也進水了,啊~~~3萬6仟個毛孔....啊~~
脫水直接設到最上限1200轉啊!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


132.很順利的洗到了第51分鐘,最右邊的小旋鈕還有設定烘乾60分鐘!
還要再等一下,看看烘乾有無問題。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)

洗啊!洗啊!
全部都正常,第一桶衣服順利洗完。衣服好香啊!
烘乾也沒有臭味了。



還有PART6嗎?


PART6 烘乾機構細部拆解及溫度測試

133.幾顆螺絲拆開,看看黑色烘乾機構的內部是什麼模樣。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


134.原來一樣是電湯匙式的加熱方式,厚,這個很耗電耶!
佈局成W型的,溫度似乎不低喔,等一下來量看看。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


135.這個角度可以看到正前方的風葉輪,風被吸過去,經過這裡時,被快速加溫。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


136.看看耗電情形,第一欄數字是瓦數,哇~快要1300瓦了,
使用烘乾連續1小時,那就吃掉1.3電度了。
洗一次衣服大約2小時,是吃掉0.35電度,烘乾1小時則是1.3電度,
嗯,烘乾粉耗電的。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


137.重頭戲登場,烘乾時候的外蓋溫度有多高咧
噹噹,高達90℃以上,哇喔!可以煎蛋了。
難怪蓋子上有注意「高溫注意」!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



138.金屬排風馬達的溫度咧? 驟降一半,是45.8℃。
馬達品質不夠好的話,應該很快就掛點了。
這一台用了六年,不過烘乾不常用。一年用不到十次吧!
照這次拆看的品質狀況,應該可以再使用個六年。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



139.熱風吹入內筒後,在內筒絞和,再從外筒上方排出,外筒的橡膠皮管的溫度是??
48.3℃,哇~怎麼比馬達還要高溫啊!
不過,這一條管子的品質也很好,狀況不需新的。再继續跑下去吧!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



140.最後,再到排風口,在洗衣機背部的上緣處,有一個開孔,
熱風徐徐吹出來,很燙啊!一量竟然有50.2℃。 烘吧烘吧!
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)

原來烘乾就是這麼一回事。

PS.溫度不是恆定的,會上上下下,應該是為了保護衣物,貼圖都是量到比較高溫的時候。





PART 7 抓平衡

這個部分可能有興趣的人不多,只剩小弟一個人唱獨角戲,好冷~~
簡單交待一下:

141.我們家的後陽台,很不平啊!
左高右低,調整後,二隻腳高度差那麼大。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


142.一定要有一個簡單的量水平的工具,我這個是在B&Q買的,
放在四個腳的上面,開始調。
調的方式就是把洗衣機向上提起,旋轉腳,順時鐘是變長,逆時鐘變短。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)


143.調到差不多,汽泡在中央。
我的這個不是很準,所以落在圈圈內就算很可了。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)



144.怎麼知道有沒有平?
大門打開,會定格就是了。
以前我家的LG會一直自已關門,原來是水平差,門會往低的位置去。
啊~~~六年了,我才真正調到水平
以前沒認真調還是歪的。
LG滾筒洗衣機 內筒"大保養"之拆光光(144圖)

見笑了!

*****************************
100/12/25 補影片

DD馬達搖擺很大。

2011-11-19 16:12 發佈
想必開板大也是高手,不過真正的考驗在拆內槽,需要由背後拆馬達,然後還要耍手段耗盡力氣才能拔下內槽,期待喔~
若有專人清洗,
我會花錢請人清理,
.
4 年清一次的話
.'
應該划得來
.
.
2655797 wrote:
不過真正的考驗在拆內槽,需要由背後拆馬達,...(恕刪)


內行人,你也拆過嗎?

還好這一台都不用特工,
只要套筒<10號和17號>+棘輪扳手、一字及十字起子、還有膠槌、尖嘴鉗即可。
Johnson_01 wrote:
若有專人清洗,
我會花錢請人清理...(恕刪)


有人說原廠可以清洗,我沒問過。我想3、4仟應該跑不掉。

先透露,不是只有內筒、外筒也要處理,
(1)外筒又分成上半筒和下半筒二截,下半筒更難弄,它的結構有一些凹槽,卡污超大的。
(2)烘乾機構的「排風管」+「風扇輪」更是恐怖。
(3)還有,排水管,防水膠布,這個皺摺處不好洗,很費工。

嘻!這樣看來,我賺到3仟了。

常拆,拆到手抽筋~
內外軸承.防水墊圈記得要糊上黃油~
哇~洗的好乾淨,有滾筒洗衣機的朋友們可以找您為他們保養!
粉讚啦
真的粉有DIY的精神說
雖然錢是替代

不過有時手癢真的粉難控制
也粉想知道那到底是怎樣 洗乾淨
不過用了5年的LG 我也跟她說再見

跳舞跳得太嚴重了

yang049 wrote:
不過用了5年的LG 我也跟她說再見

跳舞跳得太嚴重了...(恕刪)


直立式丟了就算了,滾筒的貴松松,可以修說。
我的以前曾經也跳舞很厲害說。
板大真是高手!!
那推螺絲千萬別搞亂呀!!
看起來清一清會好很多...
我一直沒勇氣拆我家那部kenmore He3t..
目前洗衣服就已經會掉一些黑屑屑了...
等他被我媽判死刑再來拆,順便更新兩個軸承還有水封(這樣我就有洗衣機能用了!)
車,是買來騎or開,不是買來修的...但是我怎麼常常在修車啊?!
  • 13
內文搜尋
X
評分
評分
複製連結
請輸入您要前往的頁數(1 ~ 13)
Mobile01提醒您
您目前瀏覽的是行動版網頁
是否切換到電腦版網頁呢?
