[分享]EAD T-1000 CD轉盤修理記

這次回台灣幾位玩音響的朋友趁機會拿了一些故障的器材來給小弟修理,
有DAC,CD唱盤,擴大機等,其中最特別就是這台轉盤,
一般器材故障大都是零件燒毀,找出燒毀的原因和零件基本上就OK.
也不會去記錄維修過程,但是這台不是壞電子零件,因此特別將維修過程記錄下來,分享給01的網友們.
這台EAD T-1000的轉盤是十年前非常有名而且物超所值的CD轉盤,
它的好聲還受到TAS和Stereophile兩大音響雜誌的推薦,
更是Stereophile器材B級榜的bestbuy.

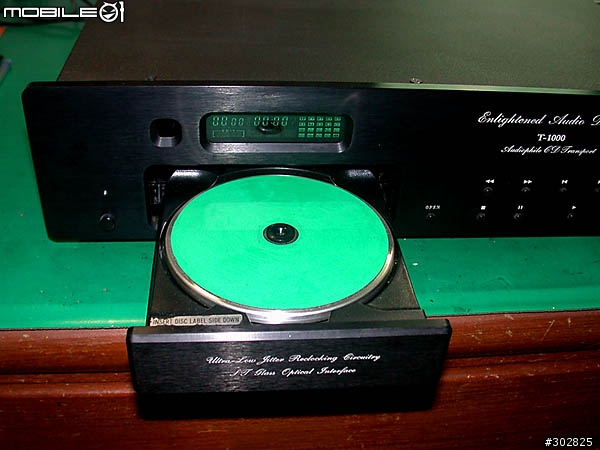

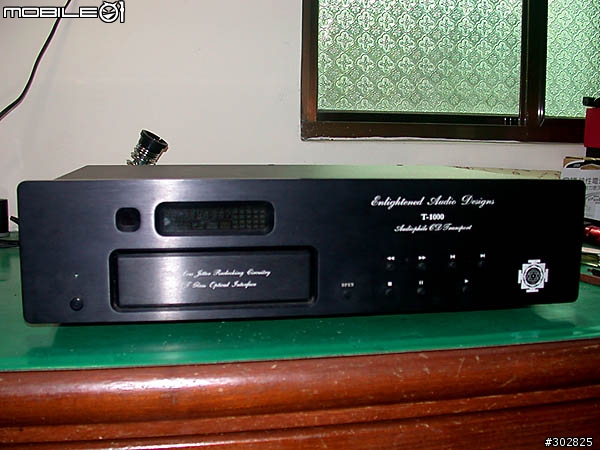

外觀-1

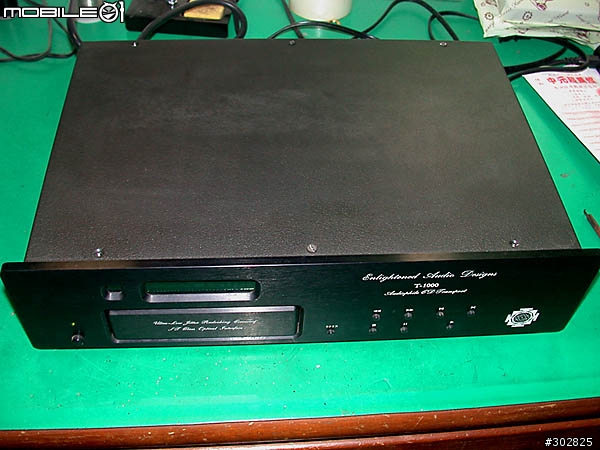

外觀-2

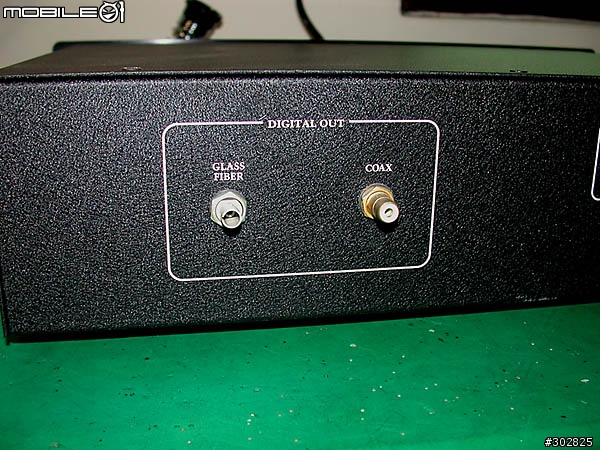

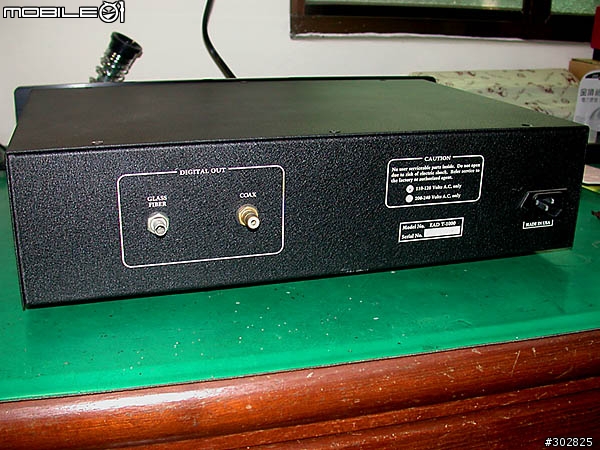

背後只有同軸和AT&T玻璃光纖數位輸出一組


數位輸出近拍


承盤結構採用Pioneer倒置式轉盤設計

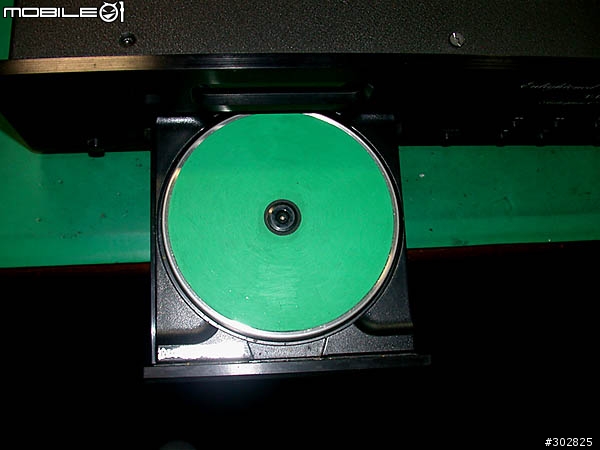

轉盤上塗上綠色是防止雷射光擾射的

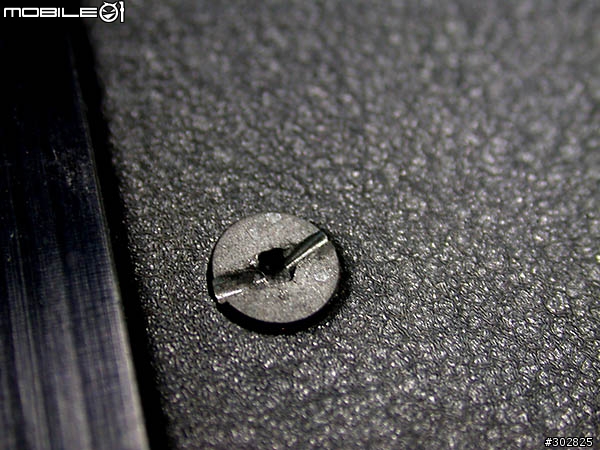

機箱上的六角平頭螺絲螺牙是3mm的,內六角只用2.5的洞,加上從未拆過,
以至於螺絲拆不下來只好採用破壞的方式

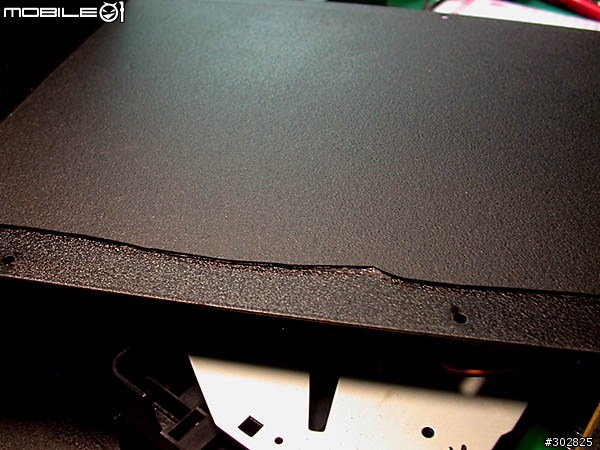

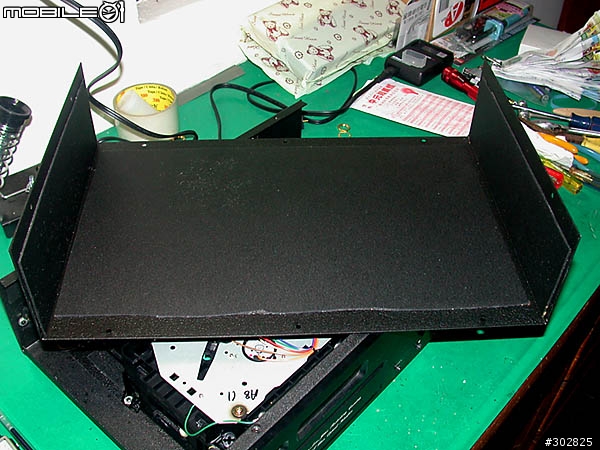

厚重的上蓋貼滿抗震動的阻尼貼片


阻尼貼片近拍

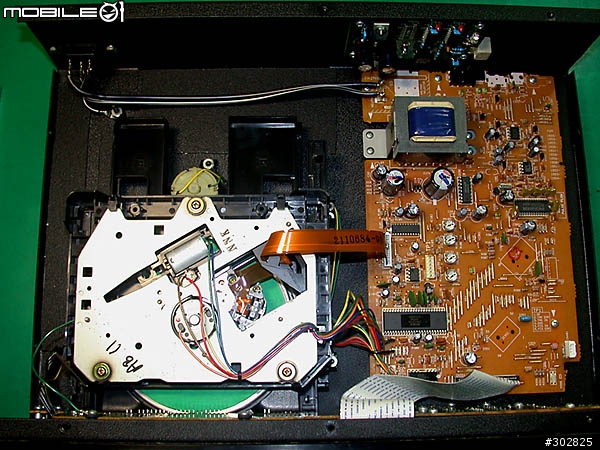

轉盤的內部結構...不會吧!!竟然是一台完整的Pioneer CD唱盤,只是把類比輸出端子拿掉


連電源都沒有改

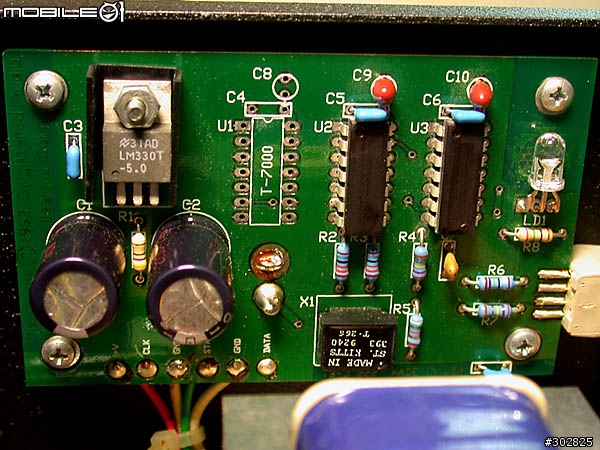

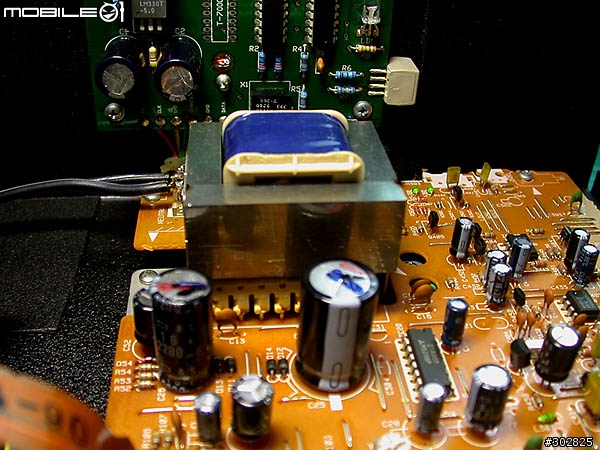

背板裡面多加了一塊電路板,上面有顆脈衝變壓器和兩顆磨掉號碼的邏輯閘IC,
難道這就是好聲的秘訣??


承盤結構近拍


雷射頭部份,有沒有發現什麼不對??

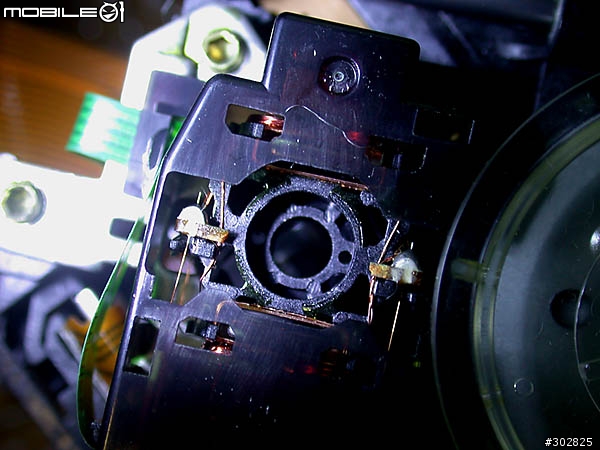

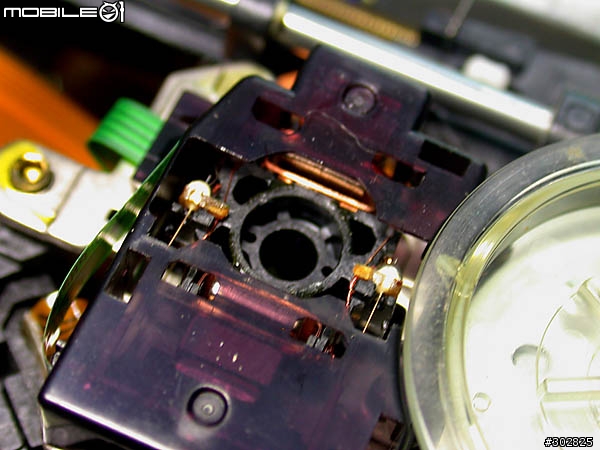

雷射頭聚焦鏡片不見了


應該沒有多少人看過雷射頭內部是什麼樣子吧??

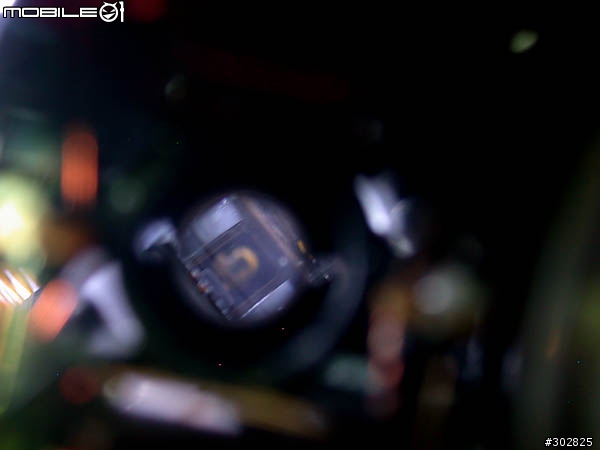

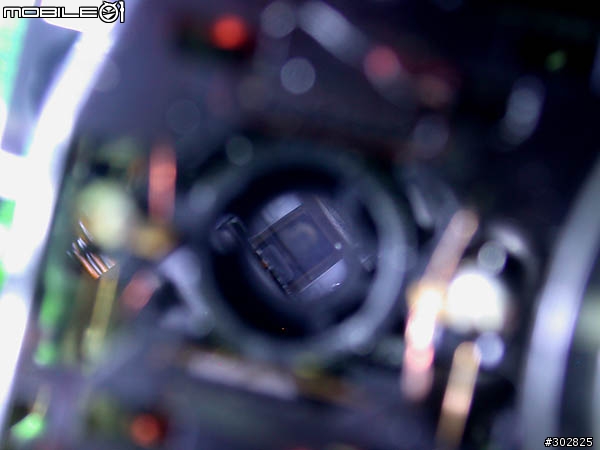

雷射頭裡面的發光極體,菱鏡,接收器

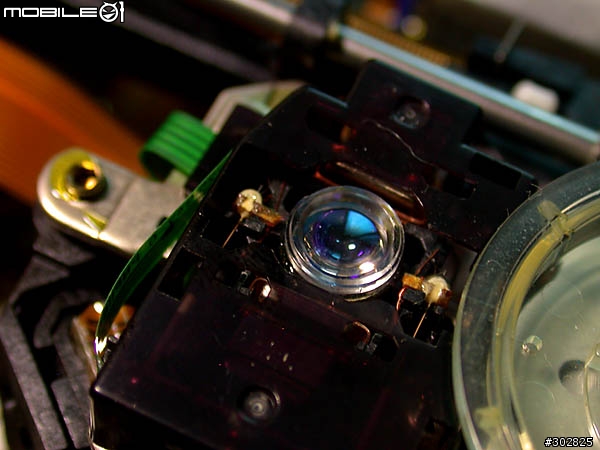

雷射頭和聚焦鏡片

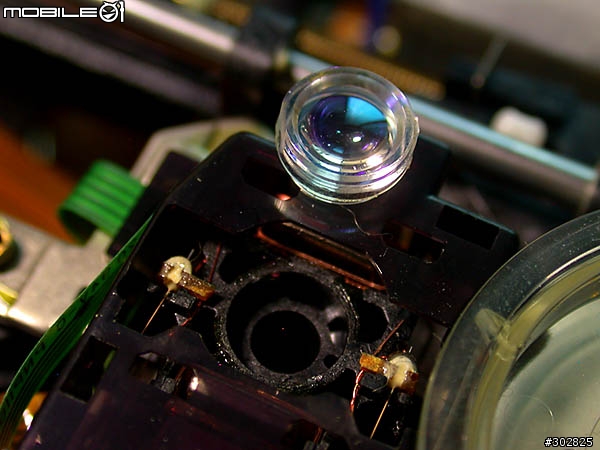

將聚焦鏡片裝回去

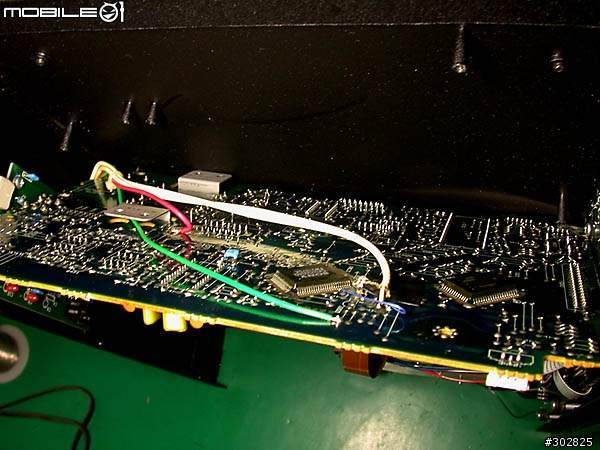

電路板的背面

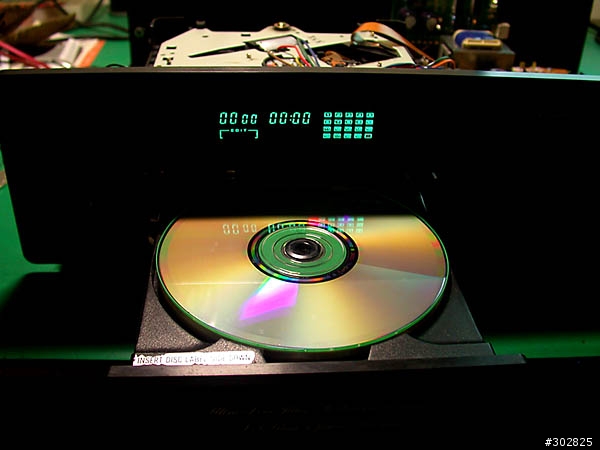

放入CD做測試

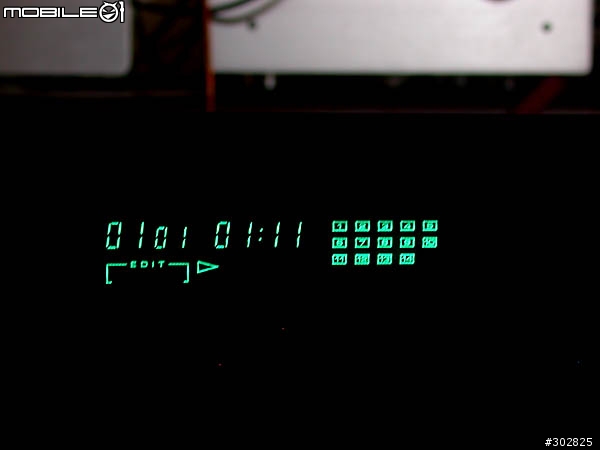

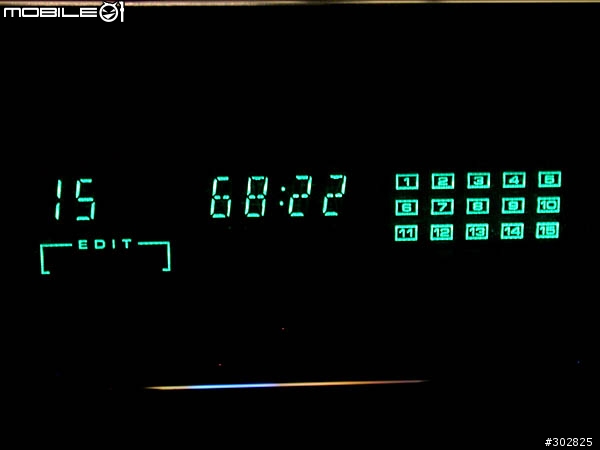

抓到所有的音軌

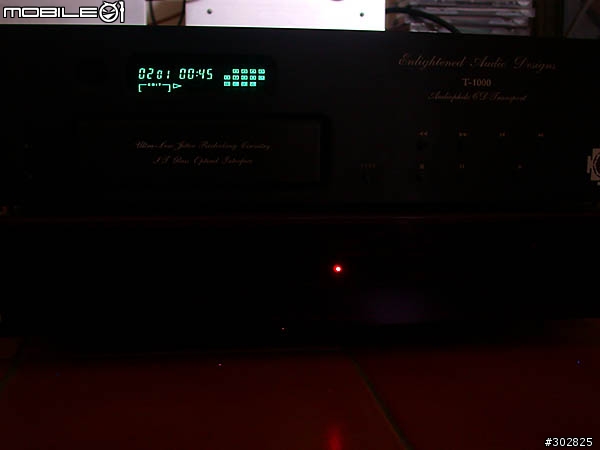

Playing

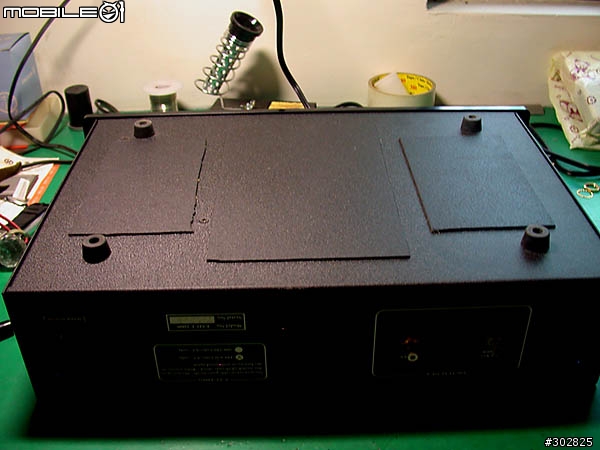

機箱底部也貼滿阻尼貼片


接上DAC試聽中


這是小弟第一次碰到雷射頭聚焦鏡片掉出來的例子,
真是蠻特別的修理經驗,尤其可以看到雷射頭內部的結構.
