前言:
在Mobile 01爬文也爬了一段時間,
也看過了很多稀奇古怪的開箱文;消費產品經驗談等等....
也從這裡學到了許多相關產業上的專業知識及經驗分享(通通都是Pro級的大師)
終於,今天有這個機會可以在這裡爬文
分享一些特別的經驗給大家......
.......＼ ▽ ／ …‥▃ ▂ ▁ ▁ ▂ ▃........
果然,小學寫作文時,開頭總是要想很久......
開頭才幾排字?!
我可以寫了快一個小時!!吼吼吼吼吼吼吼吼吼吼
很快的導入正題
大家都在倡導節能減碳,版上也許多前輩討論熱泵,太陽能的資訊
好的節能產品可以帶你上天堂;不好的節能產品可以帶妳住套房.........
熱泵,除了產品的效能及穩定性,好的規劃設計絕對也是相當重要滴
今天為大家所介紹的;是南投縣清境農場上的景觀民宿
位於全台灣最高的7-11富嘉門市.海拔2050公尺
再往上走大概五分鐘(用走的....)
便來到了清境頂端的藝術景觀之都: Dreamtown
http://www.dreamtown.com.tw/profile/index.php
除了有渾然天成的山峰岳嶺,梅峰農場、合歡山、武嶺、
來到這裡宛如進入了世外桃源,過著與世隔絕的仙人生活...
當然:這裡的冬天也是冷到靠北
一般山上的民宿,通常都使用柴油鍋爐

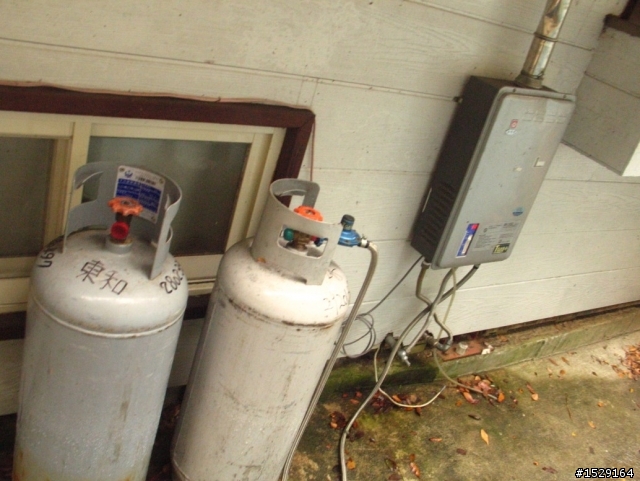

房間數少的民宿使用瓦斯熱水器(不過瓦斯沒了就要一桶一桶叫,很煩)
使用電熱水器的民宿反而在少數
但,海拔兩千多公尺的地方,可想而知
燃料費的使用量會有多驚人
PS:根據老闆的口述,柴油鍋爐顧名思義是要買中油的柴油,那直接跟中油訂請中油送上山就好啦;
但曾發生過中油送上來的油跟實際訂購量有出入(油表調整一下做點小動作)搞得山上民宿都自己開車去加油站買油.不敢再叫中油送油上來!!
若依民宿房間數,住滿客人數,及泡澡浴缸來計算熱水用量:
平均使用鍋爐柴油一個月要兩萬多塊柴油費用
但更換成熱泵系統:柴油費用至少可省下一萬多塊!!
不囉嗦,馬上就來開箱吧!!
當然,事前的勘察設計規劃是一定要的

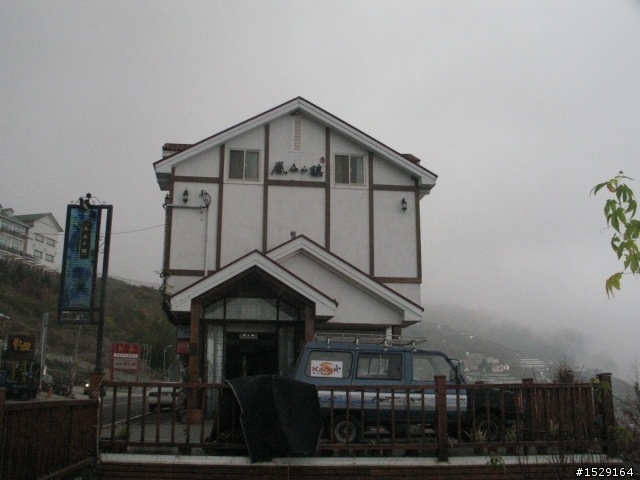

民宿的建築物外貌
總共兩層
從上往下
機房門口

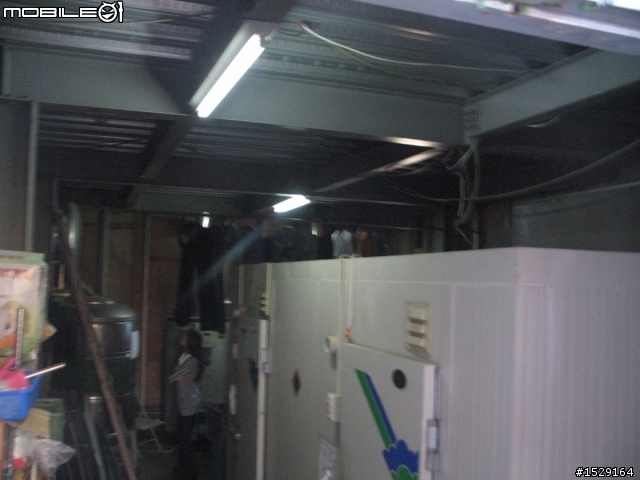

機房內端(有個大冰箱)
舊有柴油鍋爐+熱水馬達
看看這個柴油桶

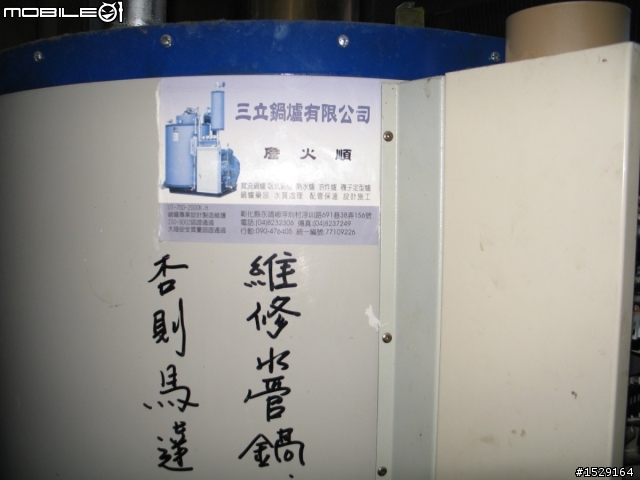

柴油鍋爐
量測冰箱的高度!!(阿是沒有捲尺嗎)
看風景的小白
基本的平面配置圖
開箱
空調型熱泵主機
四台

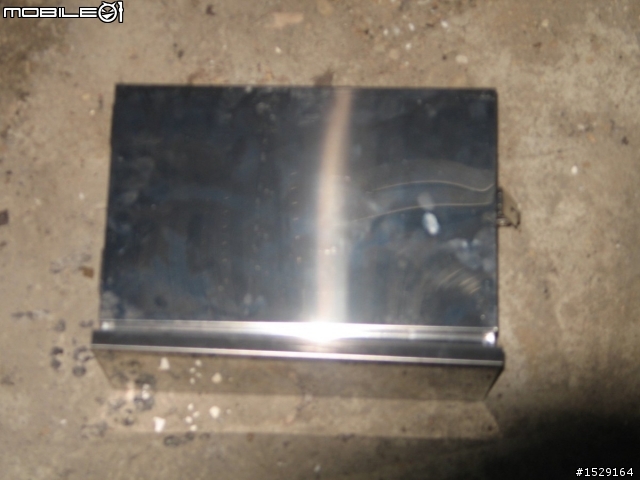

配電箱(控制主機)
配電箱裡面....
怪雞絲一堆

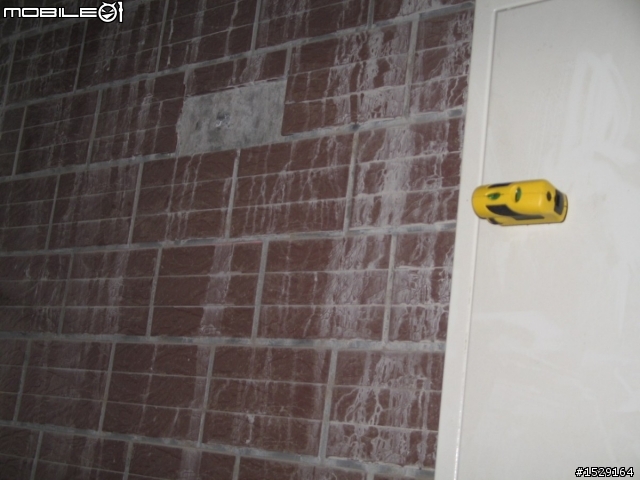

現場量測放樣(預定主機吊掛於斜面牆壁上)

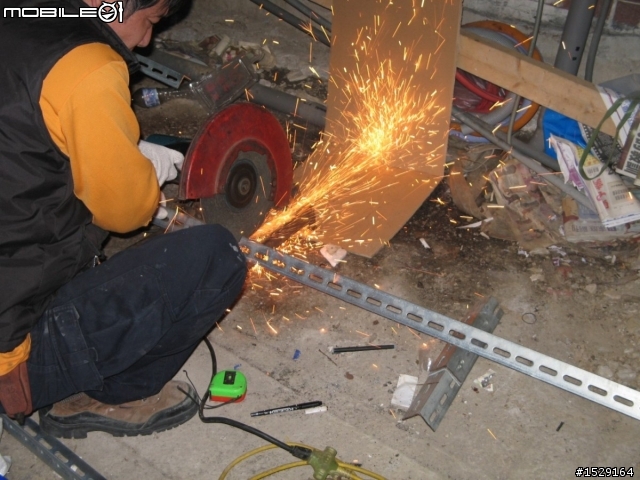

裁切角鐵
嘎 ......嘎...... 嘎.........(我幹嘛配音阿我
)

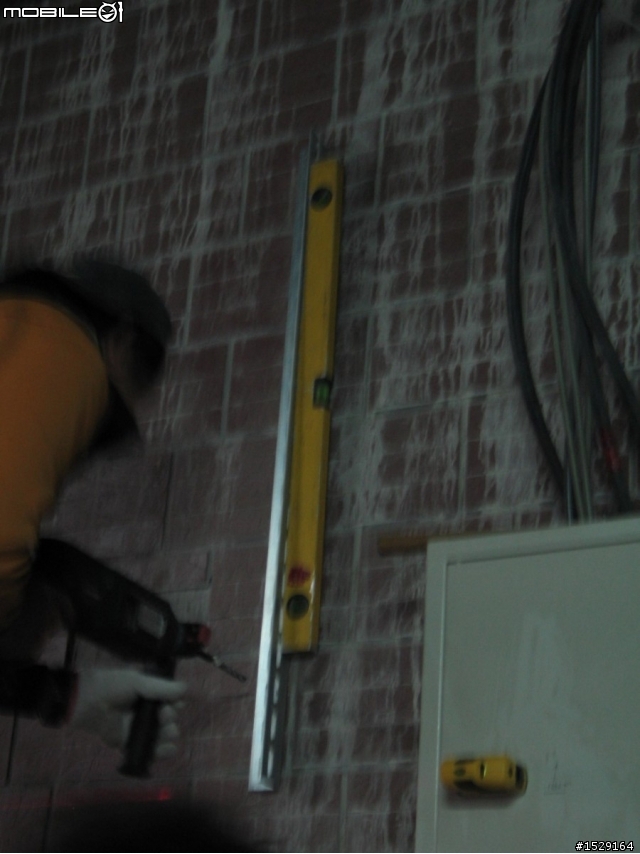

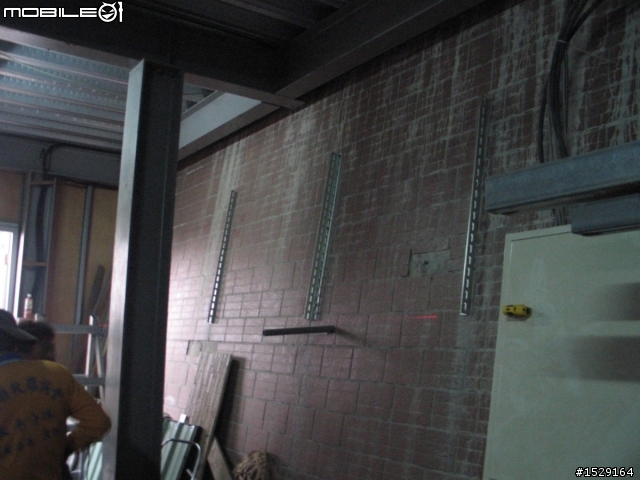

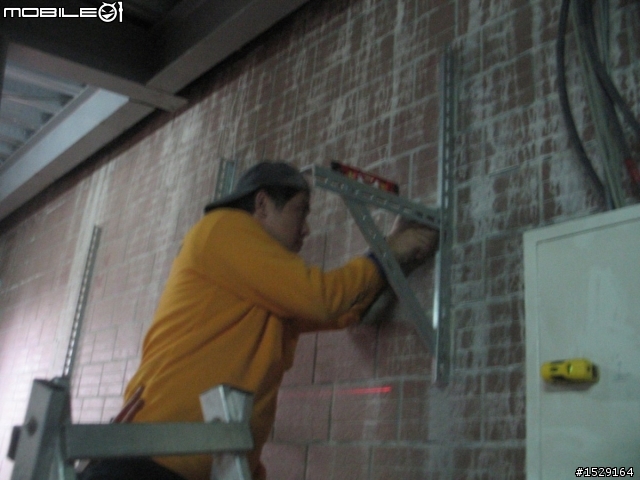

角鐵校正水平
鑽孔上膨脹螺絲
角鐵安裝中....
校正水平

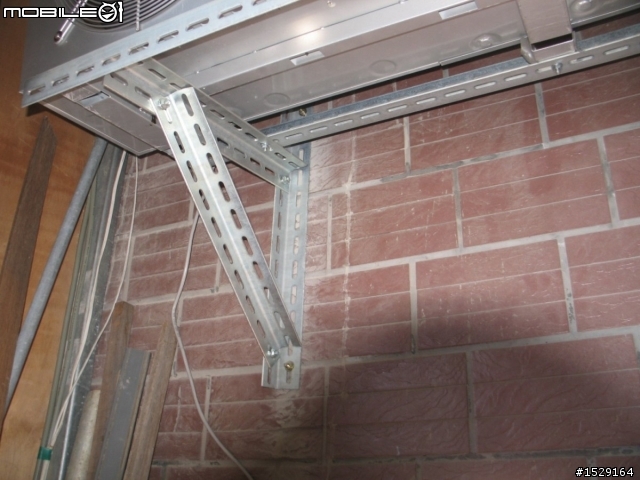

角鐵安裝完成
準備上主機!!

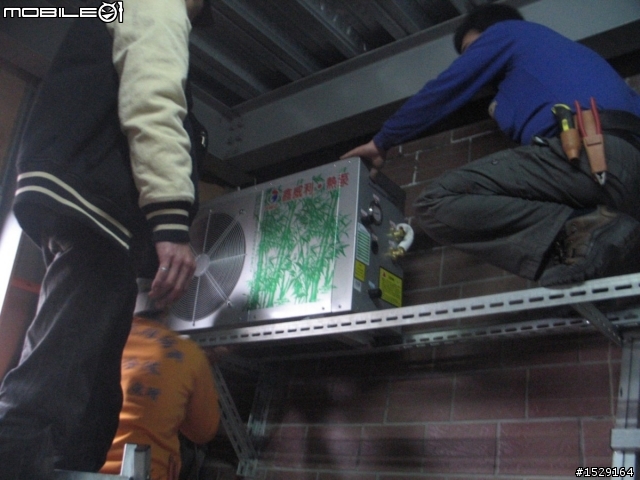

安裝第一台主機(很堅固的鐵架..人都蹲上去了)

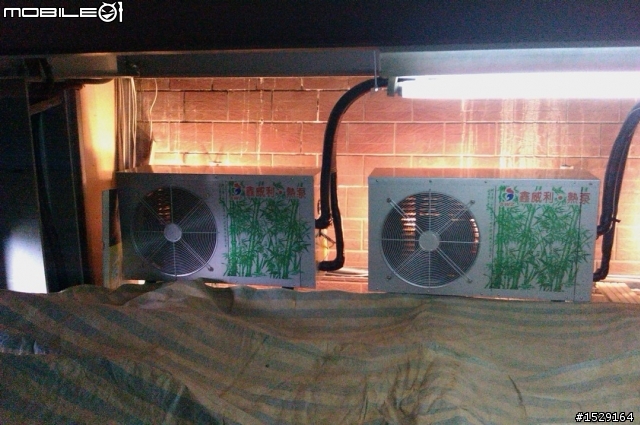

主機安裝
底部以馬車螺絲固定
安裝

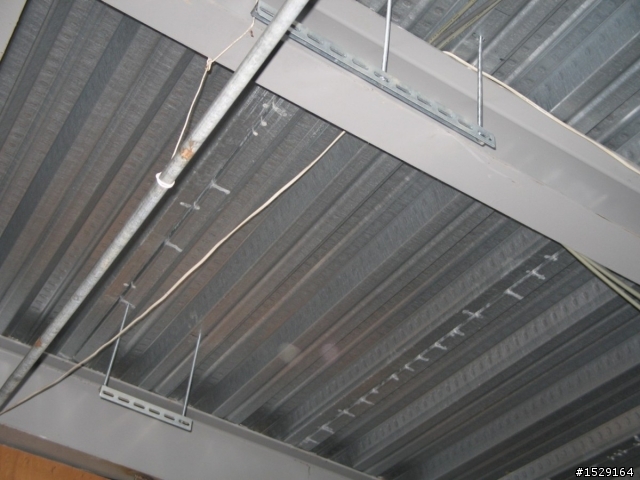

天花浪板安裝膨脹螺絲
看!
安裝牙條~角鐵(用意為安置循環管路)
完成

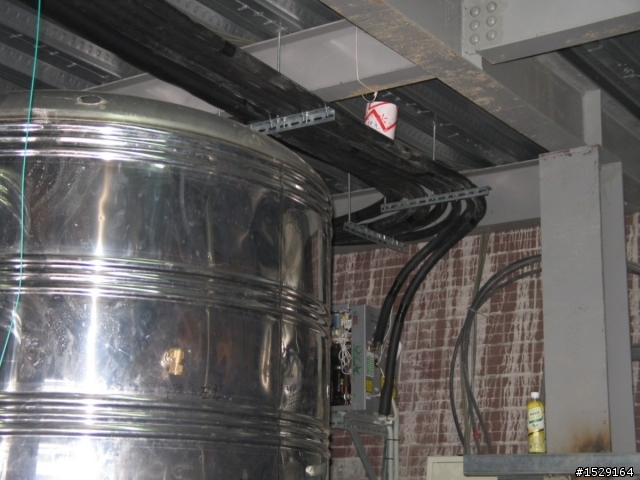

循環派克斯管放樣
派克斯管
派克斯管連接主機

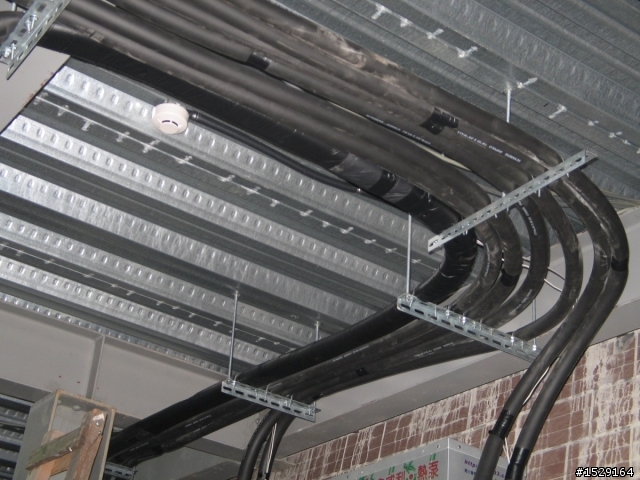

整齊!!
熱泵系統需要40A以下電源;請師傅拉了75A(以後可以擴充冷氣)
電控箱
電控箱內部

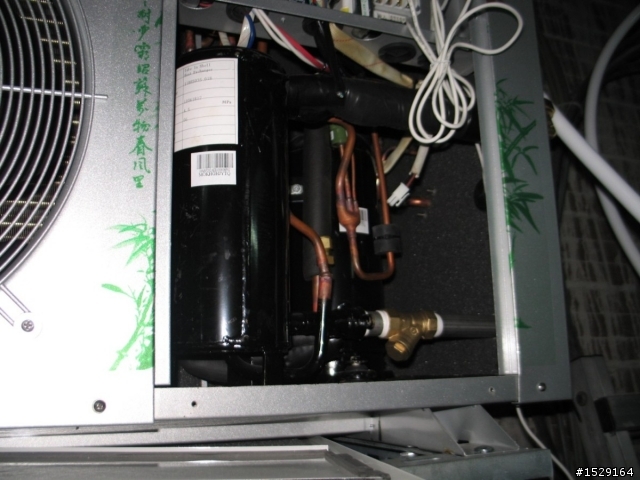

主機內部線路控制
控制系統一覽

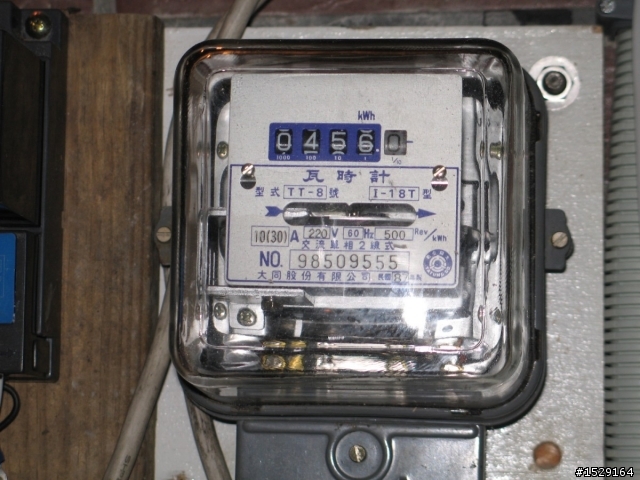

加裝電表(來監控熱泵用電狀況)
建築物外觀(面板控制線跑外圍)

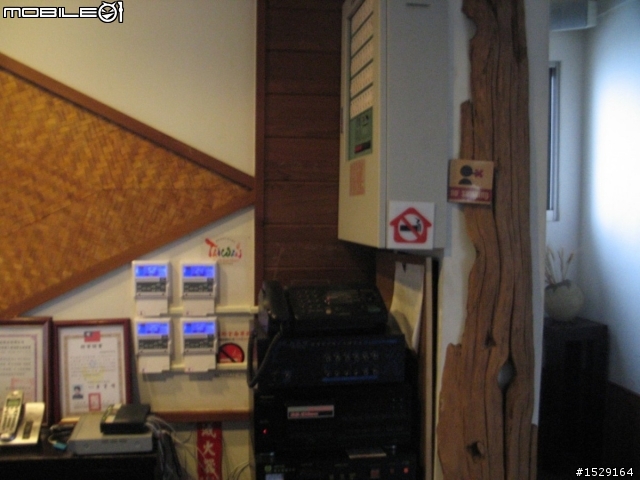

控制面板

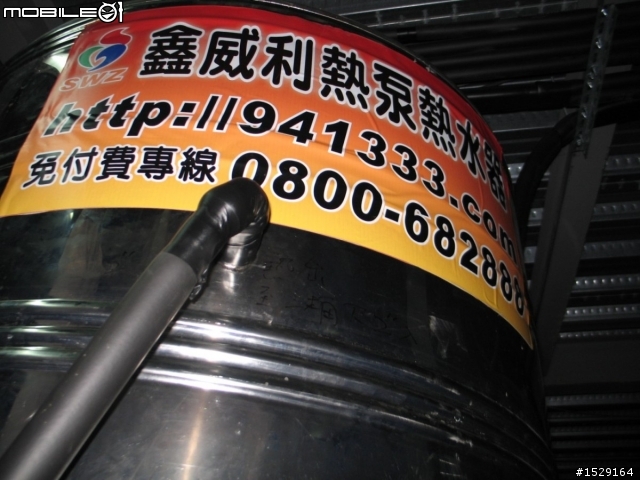

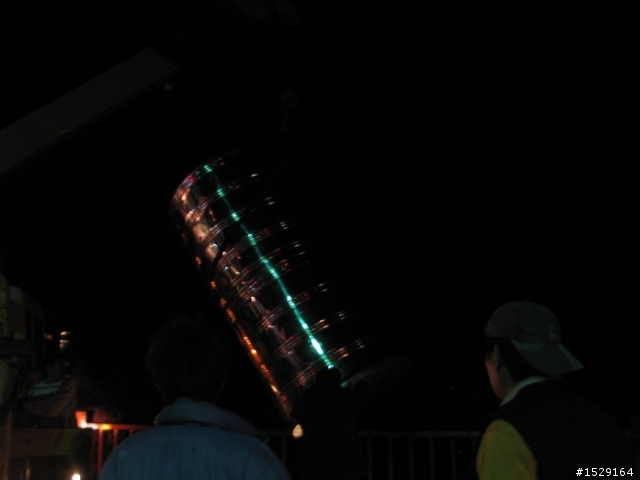

保溫桶吊運(共用了兩顆3噸半開放式保溫桶)
兩顆保溫桶
安裝相關零配件

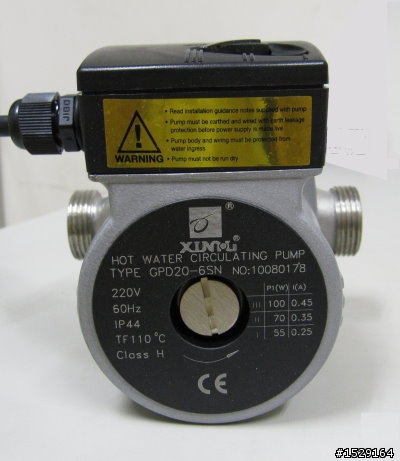

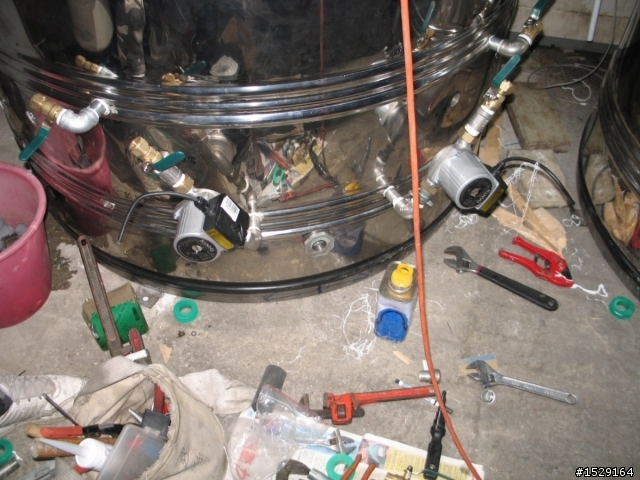

不鏽鋼循環水泵
配件一堆堆....
水泵安裝完成!!
PS:在這裡特別要介紹一下,冷水熱水循環就要靠這顆不鏽鋼水泵浦;
但目前坊間(st)還是都使用鑄鐵水泵,長期使用下連接管路容易有鐵鏽.對水質會有一定的影響

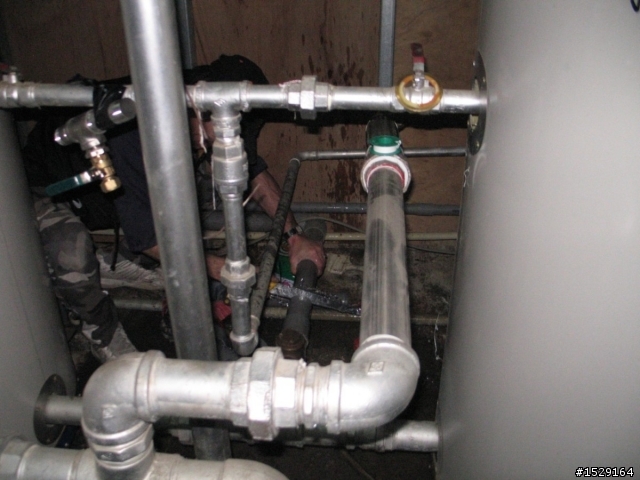

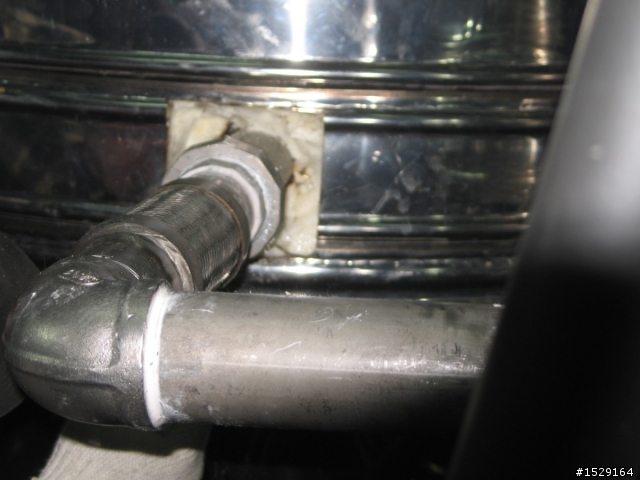

保溫桶聯通管連接
放水.....

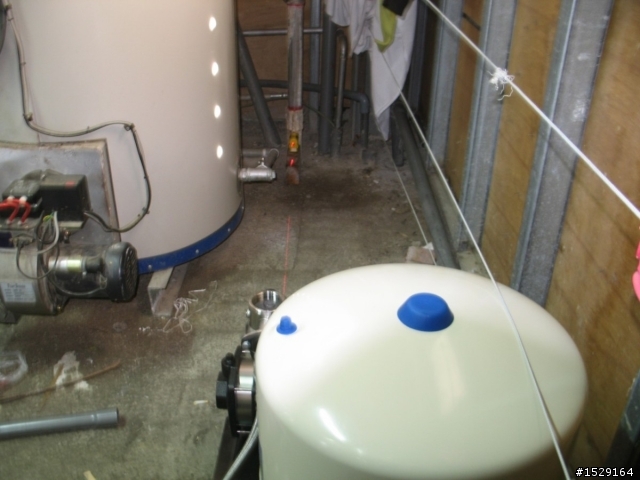

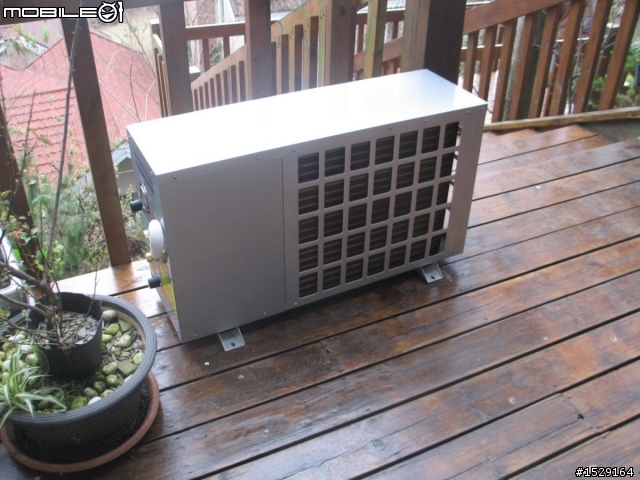

2P恆壓熱水馬達
拆除舊有熱出水管
放樣

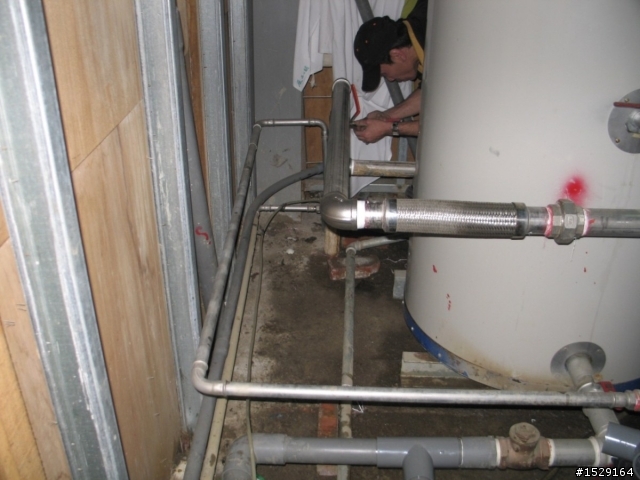

熱出水不鏽鋼管
熱水泵浦連接
冷水水塔
冷進水
熱出水

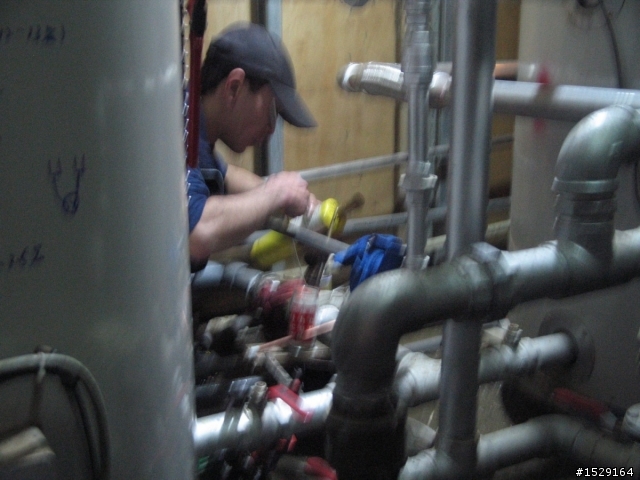

認真工作的師傅!!
冷進水逆止閥(熱泵出水另出一組到鍋爐冷進水)
安裝保溫棉
哼哼...快轉一下~直接看成品吧
目前平常使用四台熱泵主機來做六噸的熱水;但若是寒流或者客滿用水量激增的話
會將熱泵原有出水關閉;另一端連接鍋爐冷進水開啟,讓熱泵保溫桶的水進入鍋爐燃燒,以輔助鍋爐為主
空調型熱泵的優點就是可擴充冷氣
目前已規畫 夏季時另外擴充四台空調內機至樓上的玻璃餐廳屋,讓夏天餐廳用餐客人不至於太悶熱
另外加碼附近的風景!!
