[DIY] 自製有溫度保護的電源延長線
準備材料有
溫度保險開關, 約45元
電線線一條, 不用錢
插頭母座, 約15元
溫度保險開關上, 有個鐵環, 會造成短路, 先把它剪斷,
去電子材料行, 有各種不同溫度開關可以選擇, 建議選擇60度以下通電(ON), 70度以上斷電(OFF),
而我使用的是 80度以上斷電,
一般電線可以耐溫80~120度, 看電線材料規格而定
![[DIY] 自製有溫度保護的電源延長線](http://attach.mobile01.com/attach/201006/mobile01-3bdb51223c8e87e87909405d419d1de7.jpg)
電線線是從廢棄電器上拆下來的, 不用錢, 又可環保再利用
![[DIY] 自製有溫度保護的電源延長線](http://attach.mobile01.com/attach/201006/mobile01-f7f8ec7cdab604fa7a56b005e790469c.jpg)

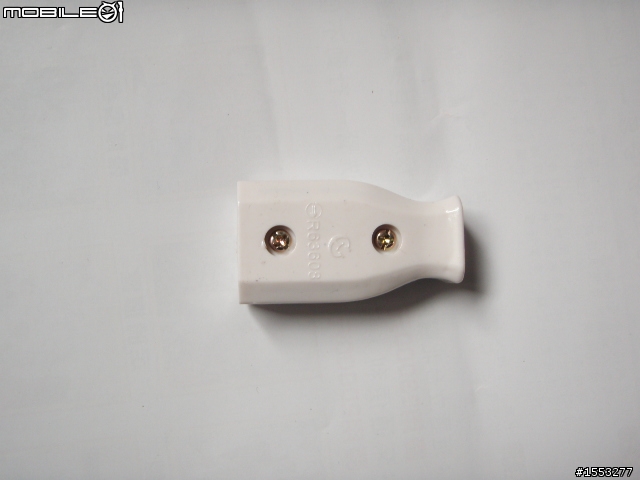

插頭母座, 水電行, 五金行都可以買到
![[DIY] 自製有溫度保護的電源延長線](http://attach.mobile01.com/attach/201006/mobile01-c22ffe83d77f6ac75fde5ba3ed208178.jpg)
線頭先上錫處理好, 比較好焊接
![[DIY] 自製有溫度保護的電源延長線](http://attach.mobile01.com/attach/201006/mobile01-eab2ba668211d29a6e8ba4250ecab945.jpg)
將零件及線材依序焊接起來, 插頭母座是用螺絲鎖上電線即可, 注意不要短路了
![[DIY] 自製有溫度保護的電源延長線](http://attach.mobile01.com/attach/201006/mobile01-bf102c6465479aacd7e245d47eecca08.jpg)

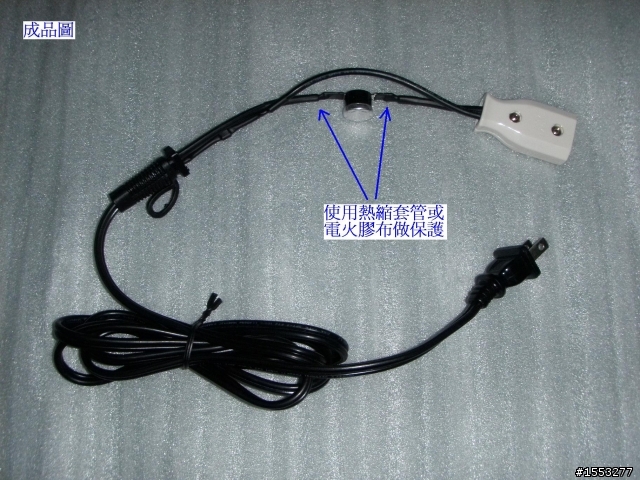

我是用熱縮套管, 您可以用電火膠布做絕緣, 比較方便
![[DIY] 自製有溫度保護的電源延長線](http://attach.mobile01.com/attach/201006/mobile01-2a722703160f9eeb992c8f7f3b4769fd.jpg)
鎖插頭母座的作法 拿另一條電線做補充說明,
將插頭母座的二顆螺絲轉開,
下方有二顆螺帽要稍微壓一下, 比較好拆螺絲,
把二條電線分別鎖到導電片上, 注意不要短路了,
最後把蓋子鎖回去
![[DIY] 自製有溫度保護的電源延長線](http://attach.mobile01.com/attach/201006/mobile01-b277ff2d6cfb5ab73bc00e0dbefb2bd7.jpg)
電線如果長時間在大電流之下運作, 會產生高熱,
加裝溫度開關可以暫時斷電,
我選的溫度開關是自動斷電一分鐘, 自動會復歸,
如果要測試, 可以裝一個燈泡, 再用吹風機去加熱溫度開關,
看看燈泡是否會熄滅, 熄滅多久會復電
-----補充說明----
電源線的最大承載電流16安培(線徑2mm),
插座母頭的最大耐用電壓125V, 最大電流15安培,
因為是自製品,
建議使用在 電壓AC 110V以下 , 電流7安培以下之電器
