[電視維修]請教電視達人,聲寶SAMPO全平面電視SC-21FN70!

alan4028
個人積分：0分
文章編號：17324686

0分

樓主

2010-02-01 17:02

電視:聲寶SAMPO全平面電視
型號:SC-21FN70
主板型號:KP2271UY
狀況:時好時壞的沒有影像但是聲音都正常

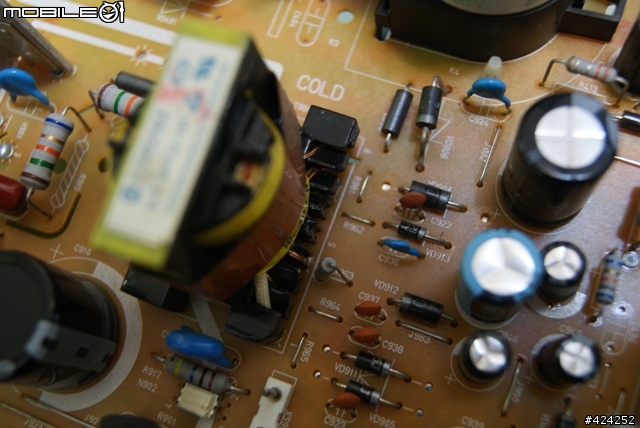

我有自行將電視拆解,察覺在主板上的一顆18隻腳的疑似變壓器的零件,有畫面時會發出"肌肌"的怪聲,沒有畫面時完全沒聲音,研判應該是這顆有問題!
請教電視達人該零件是什麼東西,我查他的編號都查不到相關的資訊?

該零件上方標示

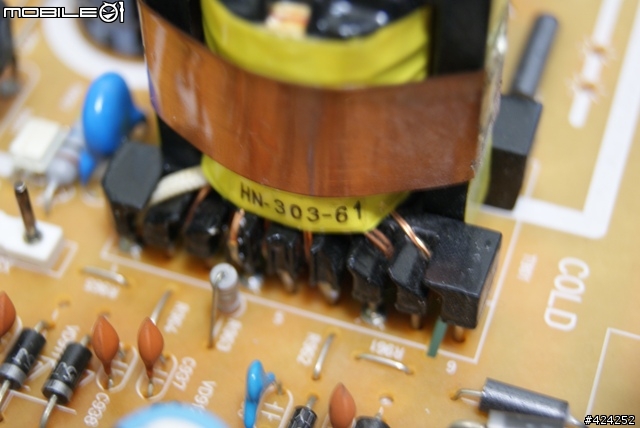

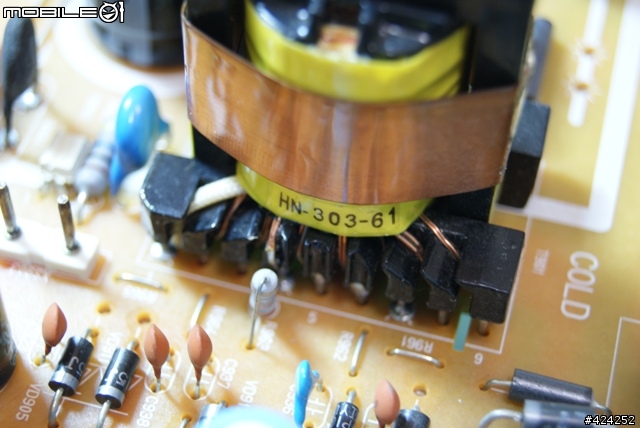

該零件下方標示

該零件位於"COLD"區腳位18 唯第14隻腳是空的
[電視維修]請教電視達人,聲寶SAMPO全平面電視SC-21FN70!

謝謝!

2010-02-01 17:02 發佈

文章關鍵字電視維修電視電視達人聲寶 SAMPO 21

kyotpe

kyotpe
個人積分：839分
文章編號：17324900

839分

2樓

2010-02-01 17:12

alan4028 wrote:
電視:聲寶SAMPO...(恕刪)

線圈要故障不是不可能是機會很低

依迴路來看這裡電壓應該不高與馳反線圈相較(FTB)
這塊應該是交換式電源的迴路
不過CRT的交換式電源因高頻振盪
會嘰嘰叫很常見啊

影像時好時壞聲音正常先查是否有空焊
又或其他迴路異常機體保護但這情況是會整台關機

這個編號也不用查因為這東西只有該牌有
要不就去找生產廠商
這塊機板很有可能是整塊由某地區進口

這東西沒有人能看了幾張照片後很神準的跟你說哪一個零件故障
同廠同機型同樣的故障現象不一定都是同一個零件不良
也有可能是周邊零件不良導致主零件不動作

還有你發錯版了

tom_H

tom_H
個人積分：20分
文章編號：17325541

20分

3樓

2010-02-01 17:40

alan4028 wrote:
電視:聲寶SAMPO...(恕刪)

可以往空焊跟電容"流湯"方向找.(記的作放電不然會被電到喔!)

alan4028

alan4028
個人積分：0分
文章編號：17325761

0分

樓主

2010-02-01 17:51

kyotpe wrote:
線圈要故障不是不可...(恕刪)

不過CRT的交換式電源因高頻振盪
會嘰嘰叫很常見啊......這顆零件嘰嘰叫才不正常咧,感覺電視快爆了!

影像時好時壞聲音正常先查是否有空焊......這我都檢查過了!

這東西沒有人能看了幾張照片後很神準的跟你說哪一個零件故障......我只是先研判這一個壞掉!
同廠同機型同樣的故障現象不一定都是同一個零件不良
也有可能是周邊零件不良導致主零件不動作......這我都知道!

還有你發錯版了......不然請問要發哪個版?

kyotpe

kyotpe
個人積分：839分
文章編號：17325908

839分

5樓

2010-02-01 17:59

alan4028 wrote:
不過CRT的交換式電源因高頻振盪
會嘰嘰叫很常見啊......這顆零件嘰嘰叫才不正常咧,感覺電視快爆了!

影像時好時壞聲音正常先查是否有空焊......這我都檢查過了!

這東西沒有人能看了幾張照片後很神準的跟你說哪一個零件故障......我只是先研判這一個壞掉!
同廠同機型同樣的故障現象不一定都是同一個零件不良
也有可能是周邊零件不良導致主零件不動作......這我都知道!

還有你發錯版了......不然請問要發哪個版?
..(恕刪)

既然你都知道那幹嘛還來問?
你自己都檢測過還查不出來?
那我們光看照片就能準確知道故障點嗎?

你認為是那裏故障你就找聲寶買零件換掉就好了
是不是你也不確定是那裏故障呵呵才來這裡找救兵

還有你如何研判那個線圈不良要是不良
那哪還能時有影像時無影像

那個線圈再液晶與 CRT 裡是真的會嘰嘰叫不過聲音不會很大

你有看到上方有
電腦 | 蘋果 | 影音 | 汽車 | 機車 | 單車 | 遊戲 | 居家
裡面還有子分類高畫質視界

斷龍皇

斷龍皇
個人積分：0分
文章編號：17331071

0分

6樓

2010-02-01 22:30

這個我覺得要先查變壓器的一次側是否有電源

再來是檢查二次側是否有直流電源輸出

每個二極體後面應該都要有直流電才對

另外先靜態量側看看二極體~是否良好~跟週邊的低阻值電阻是否阻值有變

你說的情形~大都在電源部分~我想你可以拍整個機版的圖片會更好

至少可以看的更清楚~只是你說的會有機機聲~應該是二次側負載變重或是短路才會有這個聲音

可以試著斷開二次側二極體的後方線路去判斷是一次側故障還是二次側故障

希望對你有幫助~這個我有修過一台~只是他是基版銅箔接觸不良

但是目視是好的~也可以用類比電表去座線路的靜態測試

祝你成功
