[求救]請水電高手教我接線吧~感激不盡

eric_chen

eric_chen
個人積分：379分
文章編號：11822301

379分

樓主

2009-05-07 0:16

小弟只是因為懶，
所以想把房間的燈改成遙控式的，

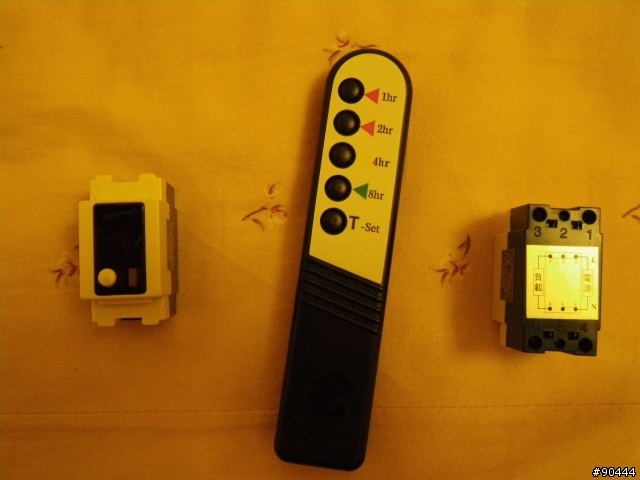

於是在B&Q買了一組"遙控開關"
內含四個開關，及一支遙控器，
[求救]請水電高手教我接線吧~感激不盡

沒想到問題來了，原以為只要把原來開關上的線
可是當我拆掉開關就不知道該怎麼做了

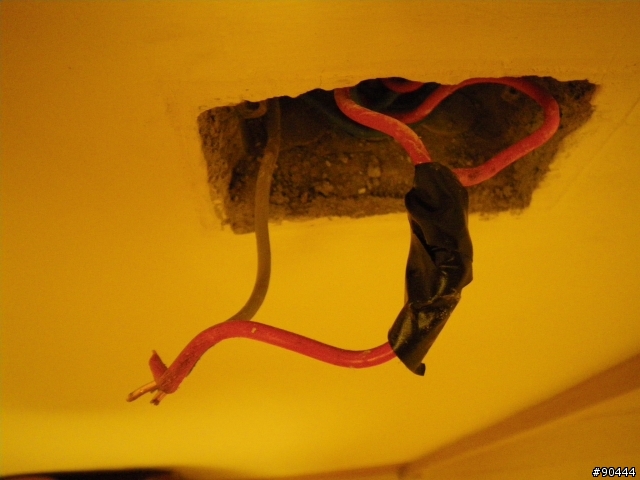

[求救]請水電高手教我接線吧~感激不盡

一條灰色的線，兩條紅色的線，
但是其中一條紅色的線接在另一條紅線上，
(而且我發現，那一條小紅線，就算拆掉也沒差，燈還是會亮)
然後灰色及紅色的線，接在原來開關的兩頭，
可是說明書
[求救]請水電高手教我接線吧~感激不盡

上寫著要有地線、控制線、火線
不管我怎麼接都沒用呀…

我接完，頂多開關上的LED會亮，但是燈不會亮…
請教教我吧~感激不盡

2009-05-07 0:16 發佈

文章關鍵字水電高手

linjinin

linjinin
個人積分：0分
文章編號：11822916

0分

2樓

2009-05-07 0:50

你好:
你在特立屋購買的遙控器,我剛剛看過你的說明圖之後發現你的線路是不裝的,因為你少一條地線,而(紅色)條是火線,(灰色)的那條是控制線也就是控制電燈的開關公能,除非你的開關盒裡還有一條地線那條得顏色是(白色)

Eigen

Eigen
個人積分：18738分
文章編號：11823733

18738分

3樓

2009-05-07 2:01

電器要會動，要形成迴路

電要由火線跑過電器，再由水線回去。（簡單描述）

你原本的開關是在火線上『切斷』，使得迴路斷掉。藉此控制電器。

因此你將新買來的開關，接在原本的位置是不會動的。

你新的買的開斷需要有『電』才會動，也就是要有水火兩條線供電給他，他才能控制火線的輸出給電器

所以：一、再從電器源頭拉一來水線到你現在要裝的位置。

二、直接將開關裝在電器源頭（ex:天花板處）直接從原頭取得水火電源。

這種開關都是騙騙一般人，直接買回去能夠直接換上的可能性是近乎不可能

（正常的配線，開關處不會有電源插座）

eric_chen

eric_chen
個人積分：379分
文章編號：11824638

379分

樓主

2009-05-07 7:14

感謝兩位大大的指導，
我大概了解了，就是沒有地線吧…

不過，我還有一個問題，
在那兩條線路後面，
我沒拍到的，
還有三條線經過，兩條藍的，一條棕的線，
有沒有可能從這三條線找到地線呢?

richard_pc

richard_pc
個人積分：24分
文章編號：11825374

24分

5樓

2009-05-07 8:59

有極少數的遙控開關可以只串在火線上就能使用.....

介平

介平
個人積分：1分
文章編號：11828970

1分

6樓

2009-05-07 11:59

eric_chen wrote:
感謝兩位大大的指導，...(恕刪)

用電錶量吧

不然膽子大一點的就直接用手摸(危險動作)

ted13

ted13
個人積分：10分
文章編號：11829749

10分

7樓

2009-05-07 12:41

介平 wrote:
用電錶量吧不然膽子大...(恕刪)

用電錶量量的出來的

三條線經過因該是往下方的插頭過去的

千萬別用手摸..

不然就沒辦法再看你回文了...

eric_chen

eric_chen
個人積分：379分
文章編號：11829823

379分

樓主

2009-05-07 12:44

用驗電筆試的話，
是不是不亮就是地線了呢?

不過我大概放棄了，
因為我發現這個開關這一面牆的另一面是另外三個開關
所以那三條線大概是那三個開關的火線了，
不用試了…

不過我在房間裝橫做的床頭燈開關發現有地線可以接，
所以床頭燈是安裝成功了，
只是這組產品的品質相當不好，
有時遙控按會亮，有時不會亮，
遙控器有時有用，有時又沒用，
真是不太優，殘念~

介平

介平
個人積分：1分
文章編號：11830402

1分

9樓

2009-05-07 13:11

eric_chen wrote:
用驗電筆試的話，是不...(恕刪)

之前有在b&q看到另一種

長的有點像遙控器的

那組還不賴

前一間公司有用過

noooomax

noooomax
個人積分：14分
文章編號：11840515

14分

10樓

2009-05-07 23:05

請問是這樣嗎?
照右邊接也不行嗎?
那就是東西差啦,那麼小的空間
遙控電路不會做太好~
