(分享)把Sharp WX-T91拆了(圖片多.拆機教學完整版)

分享一些不一樣的拆機圖片
小弟第一次發文
拍照技術不好請問見怪喔

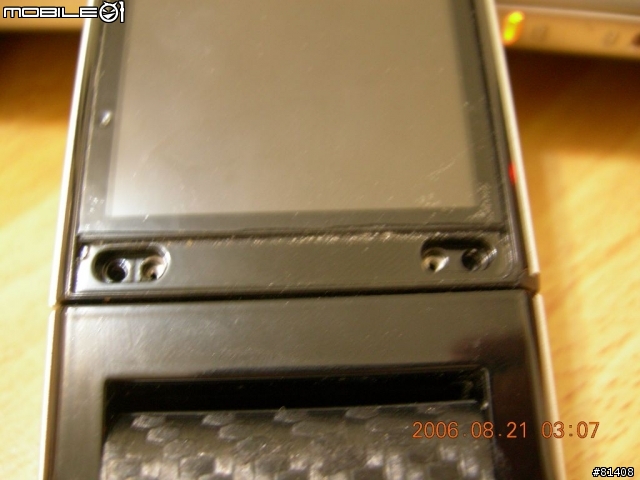

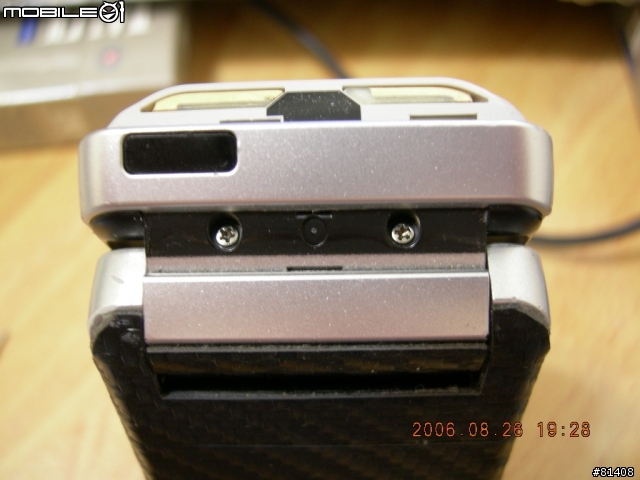

Sharp WX-T91電池下面那2跟螺絲先拆.在來就拆這兩跟

Sharp WX-T91接著拆這裡有一塊小黑蓋要先拿起來.就會看到

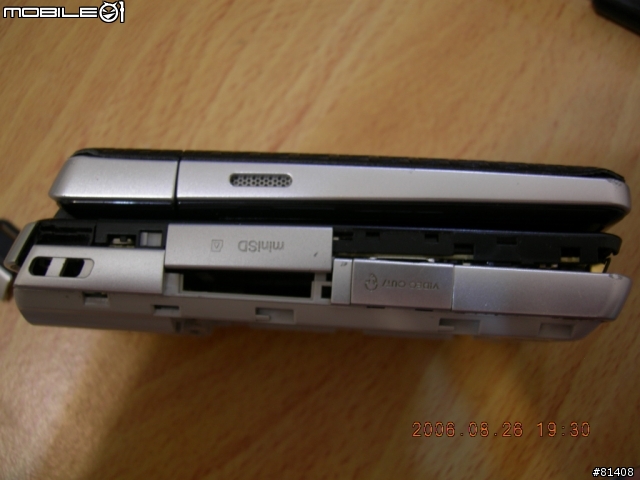

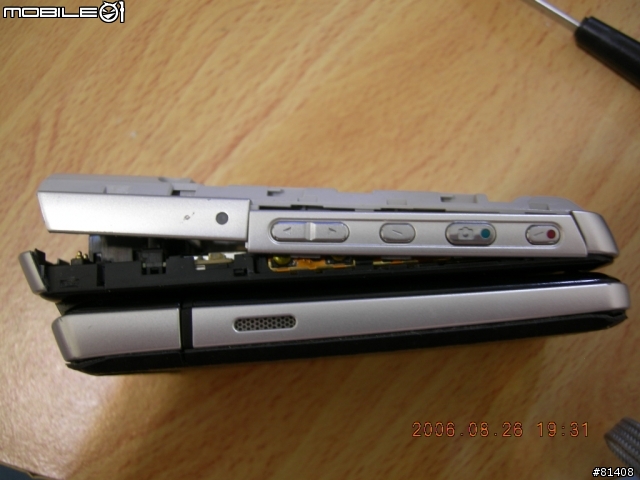

Sharp WX-T91從下面先分離.可以輕輕左右搖動.會比較好拆

Sharp WX-T91接著另一邊也是

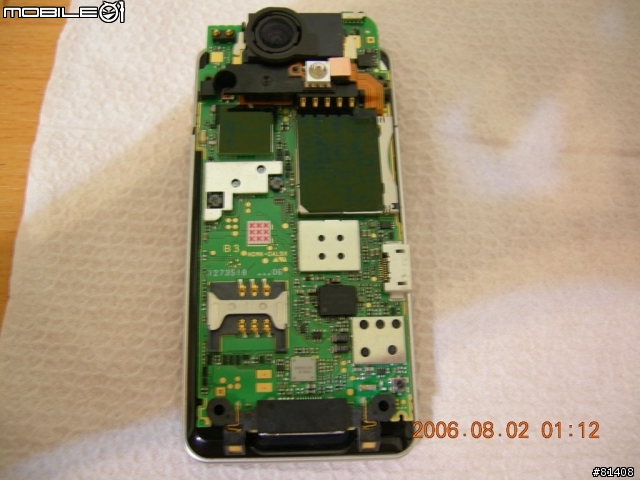

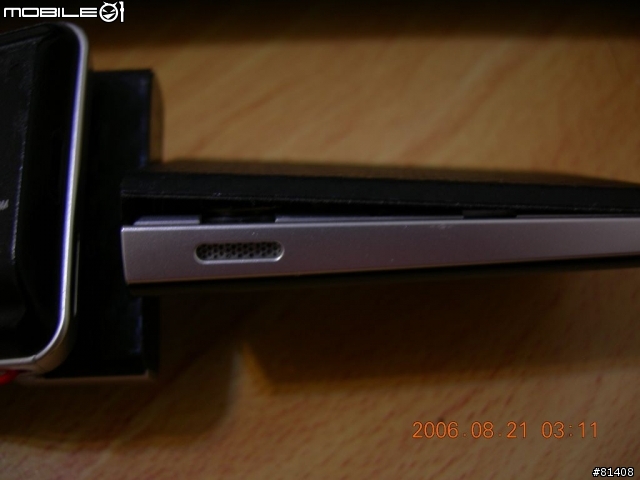

Sharp WX-T91分開了

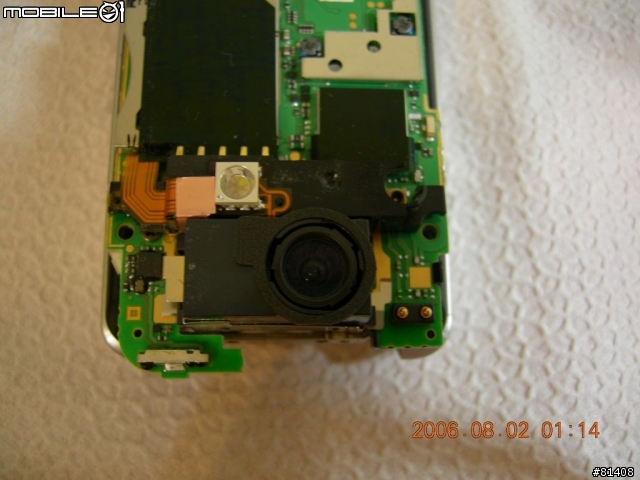

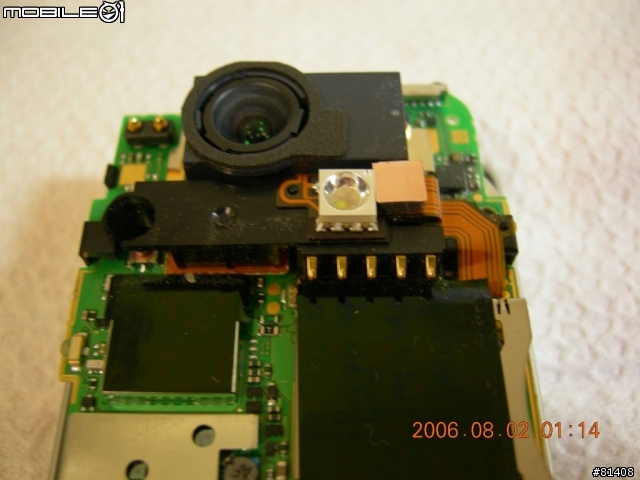

Sharp WX-T91鏡頭

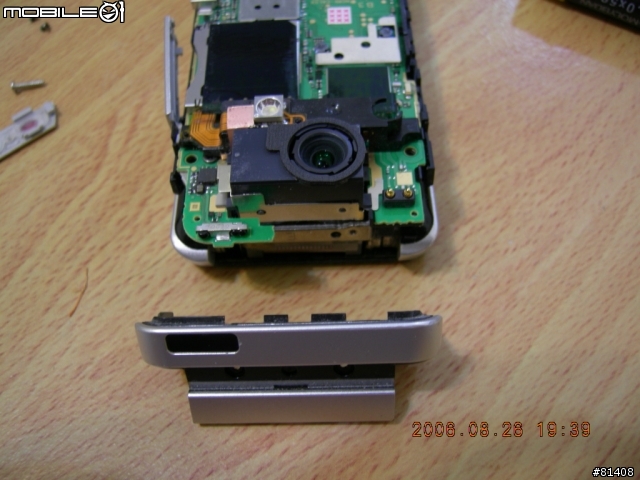

Sharp WX-T91在來是上蓋

Sharp WX-T91然後就拆前蓋.就是按鍵那塊

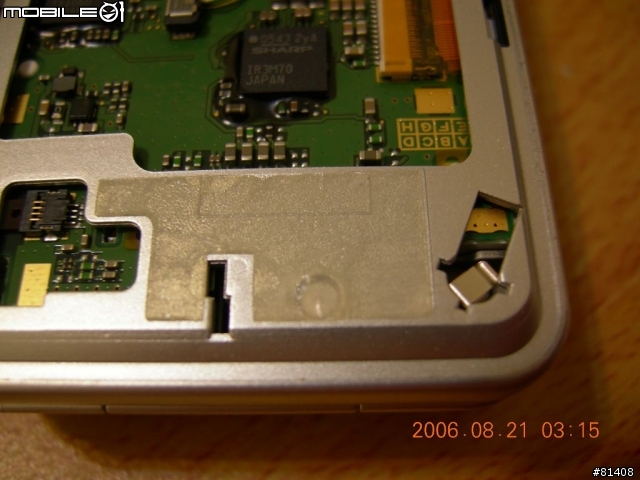

Sharp WX-T91這裡可以不用拆.功力不夠的人這裡千萬不要拆

Sharp WX-T91其實T91可以做成超薄手機阿.你們看主機板薄薄的一片

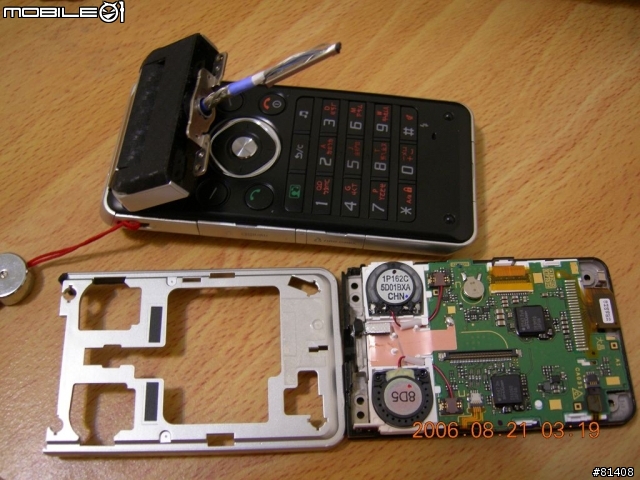

Sharp WX-T91前蓋分解後

Sharp WX-T91背蓋分解後

Sharp WX-T91背面

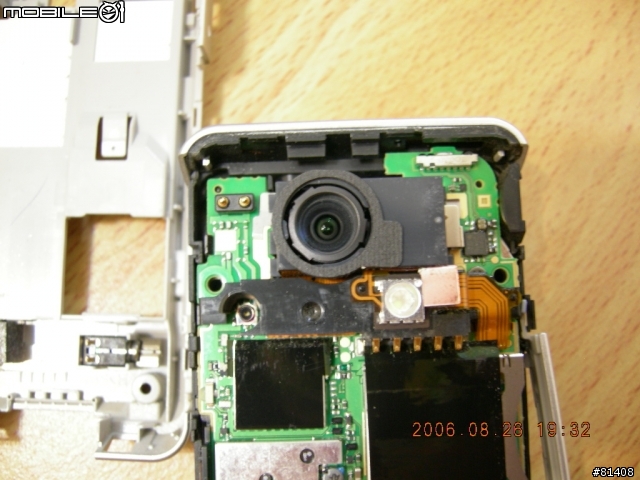

Sharp WX-T9120萬CCD鏡頭真的是很大

Sharp WX-T9120萬CCD鏡頭真的是很大

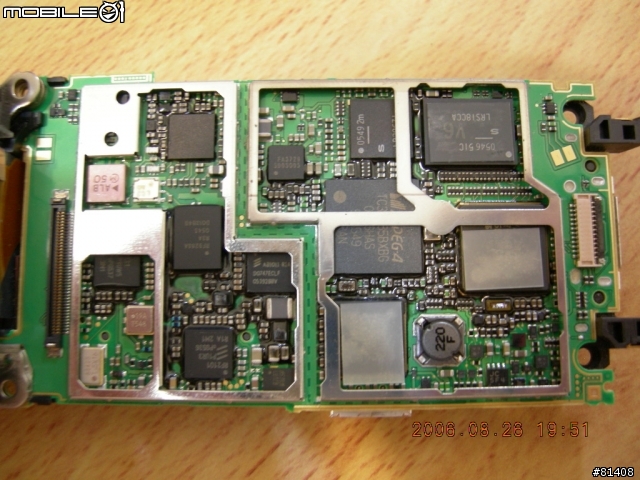

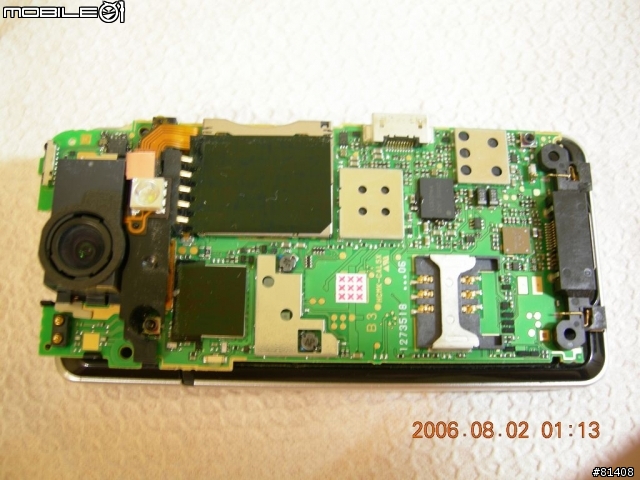

Sharp WX-T91機板正面

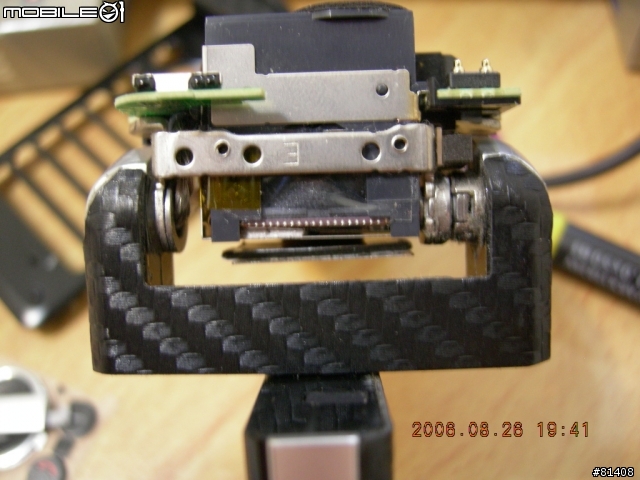

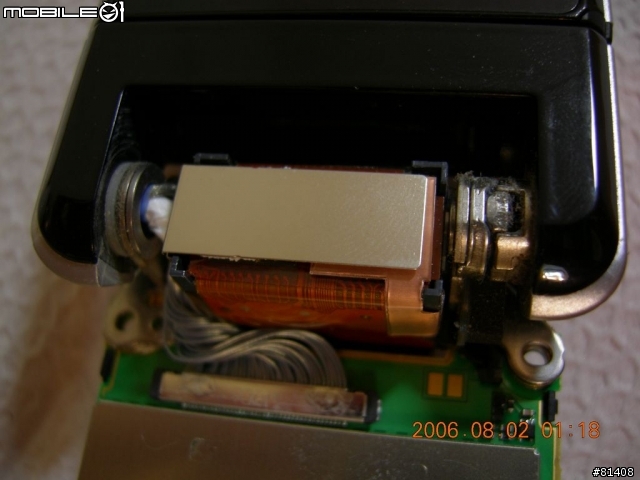

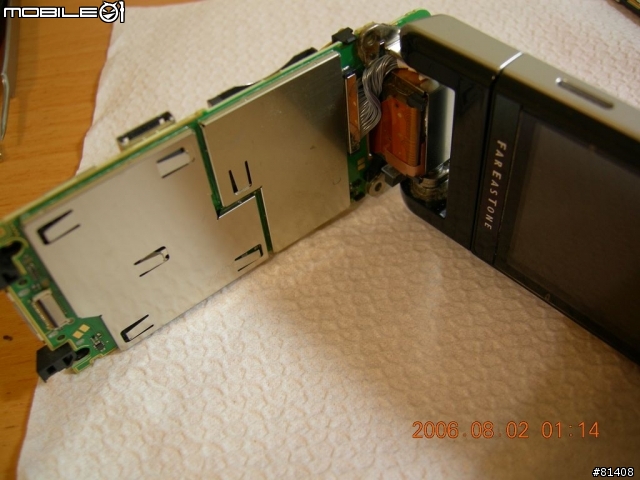

Sharp WX-T91排線+轉軸

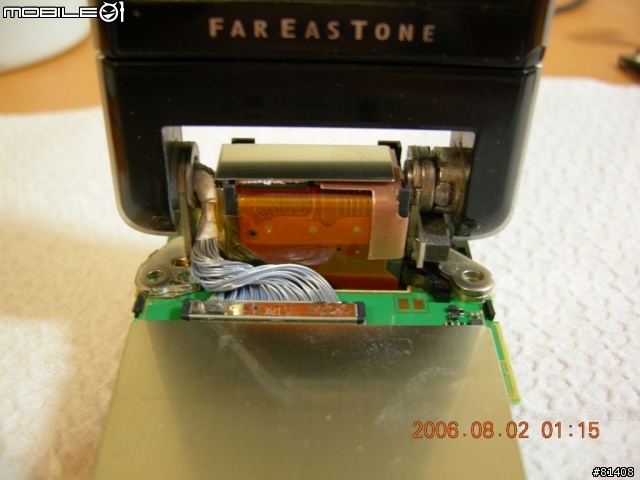

Sharp WX-T91排線+轉軸

Sharp WX-T91轉軸容易卡灰塵

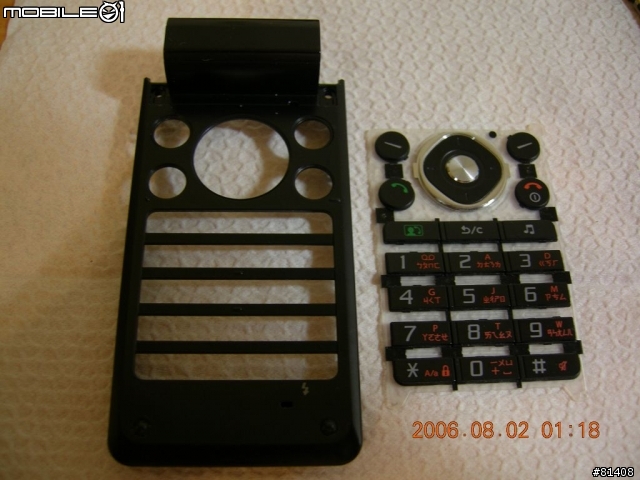

Sharp WX-T91前蓋+按鍵

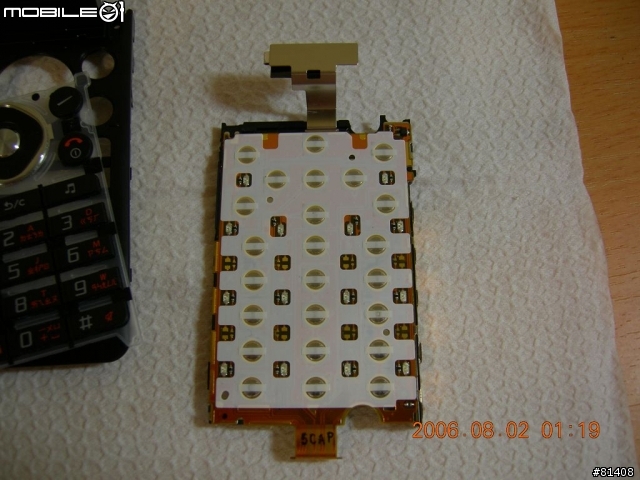

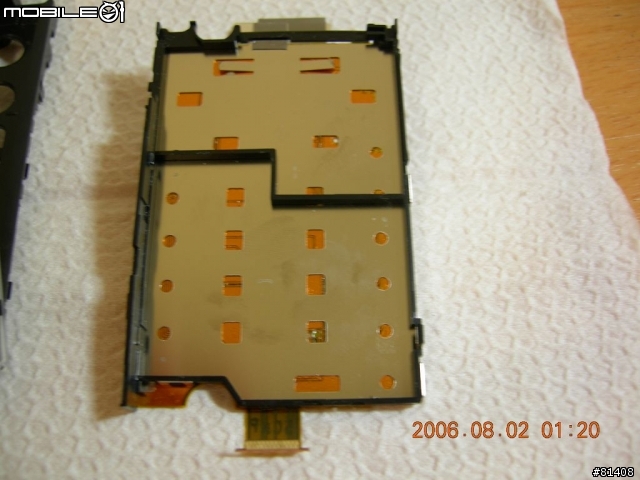

Sharp WX-T91按鍵板

Sharp WX-T91按鍵板背面

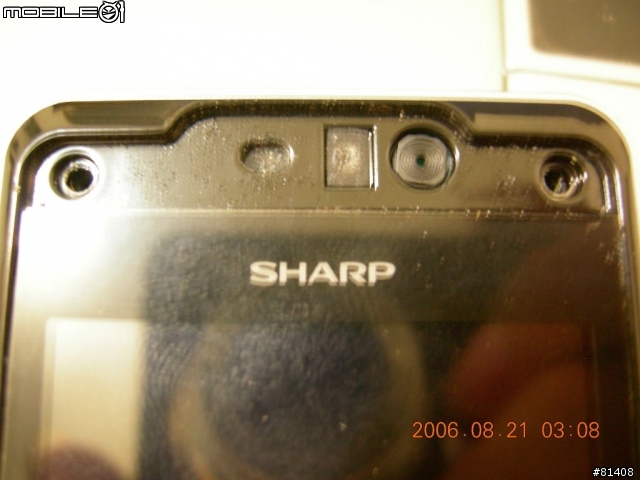

Sharp WX-T91面板先把遠傳的貼紙輕輕的撕起來

Sharp WX-T91上面的也是

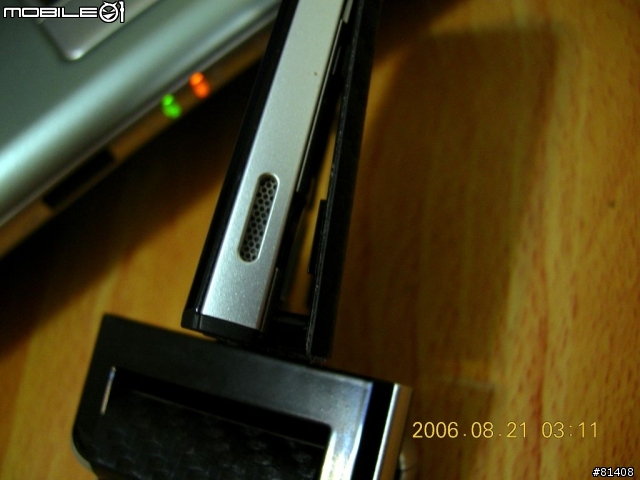

Sharp WX-T91然後從旁邊輕輕的拆

Sharp WX-T91換個方向

Sharp WX-T91上蓋拆起來了

Sharp WX-T91一定要兩邊同時輕輕往上.因為這裡有黏雙面膠

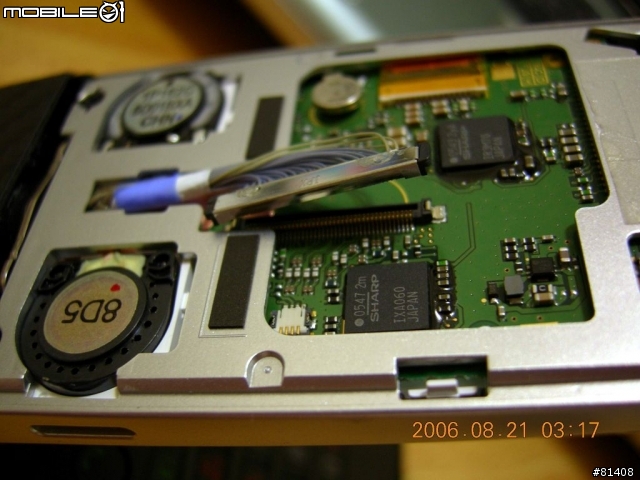

Sharp WX-T91這就是排線了

Sharp WX-T91把灰色的中板輕輕往上拿.在把面板往下.就可以拆開

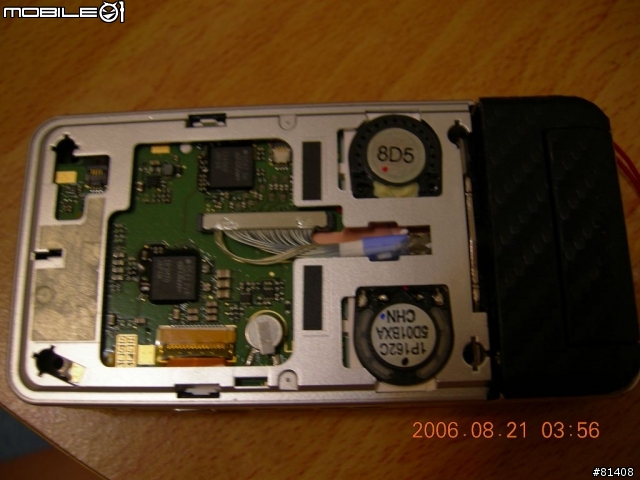

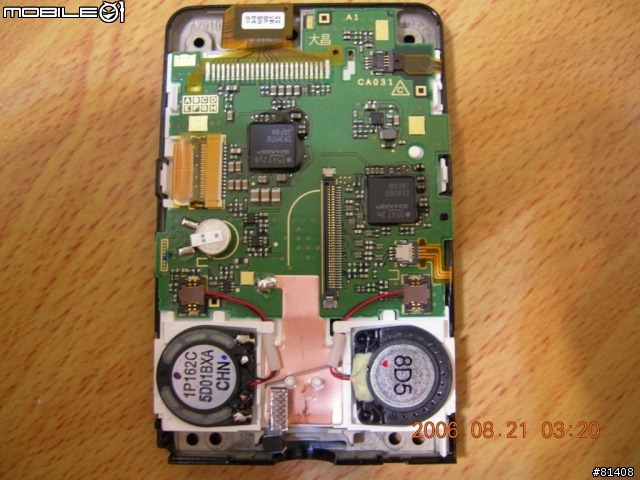

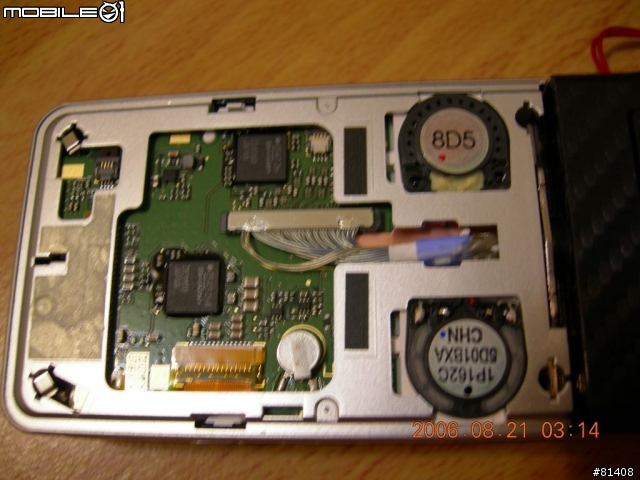

Sharp WX-T91雙喇叭

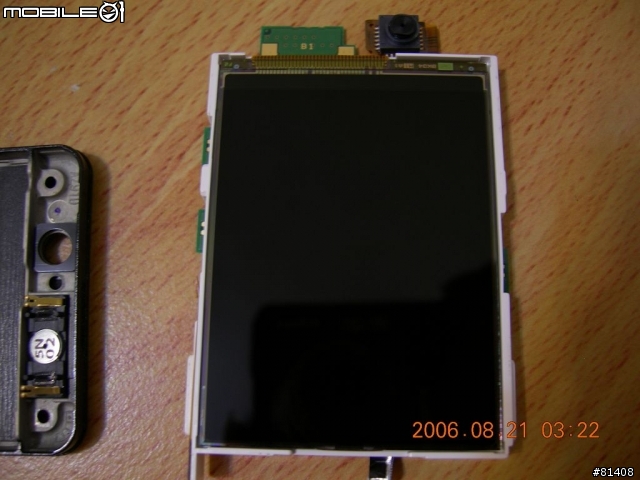

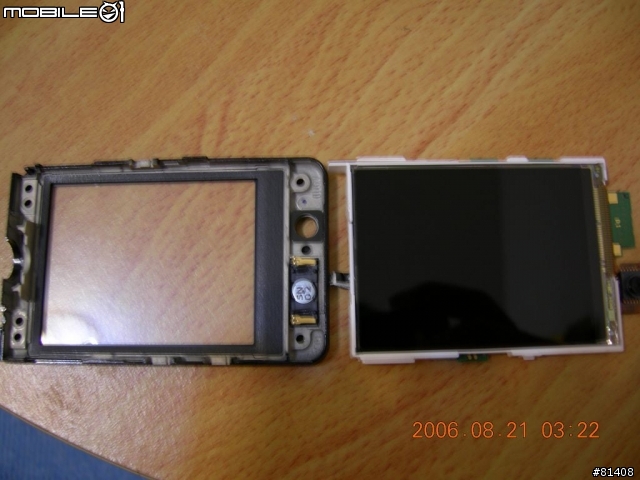

Sharp WX-T9126萬色2.4吋ASV.面板

Sharp WX-T91 26萬色2.4吋ASV.面板

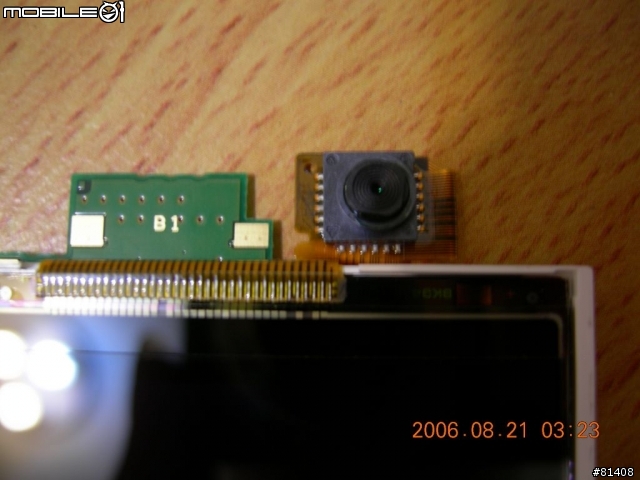

Sharp WX-T91 11 萬像素 CMOS鏡頭

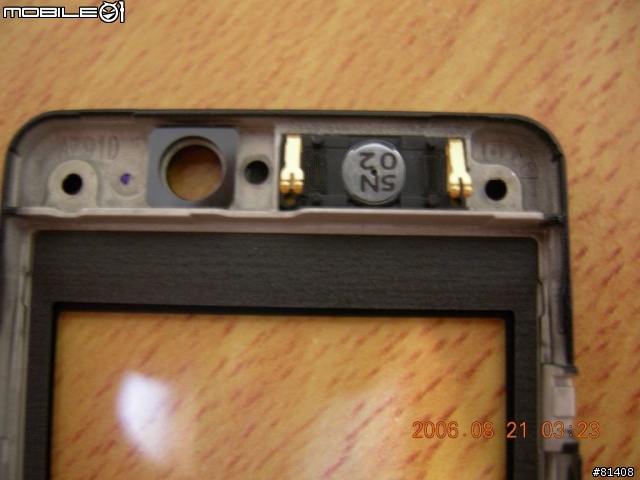

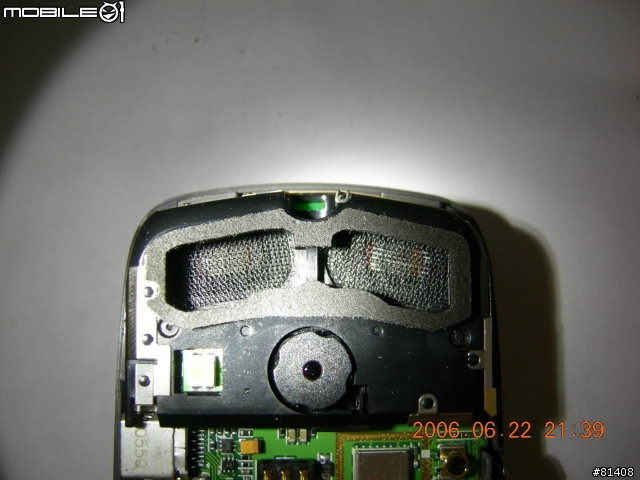

Sharp WX-T91音量非常大聲聽筒

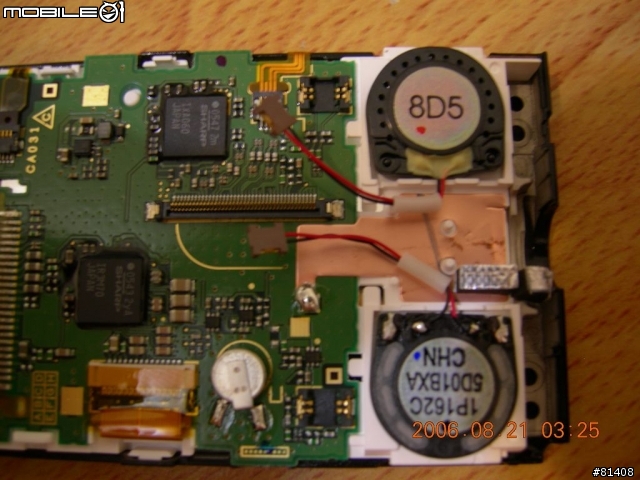

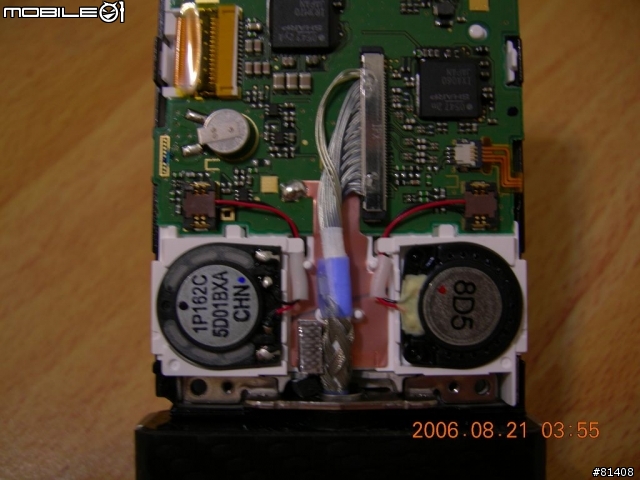

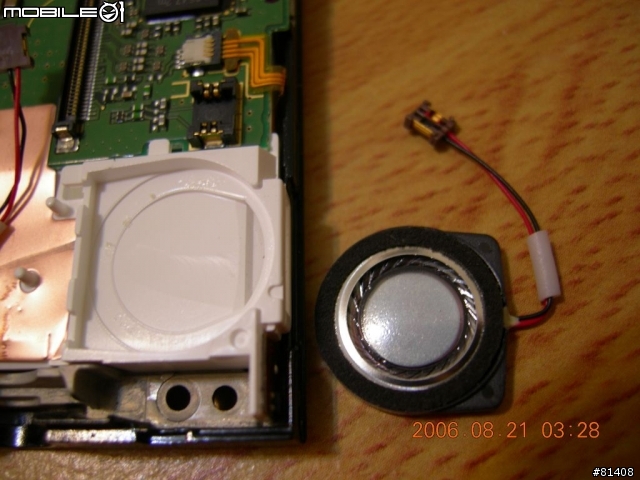

Sharp WX-T91 音樂音量為什麼不大聲勒.拆了就知道

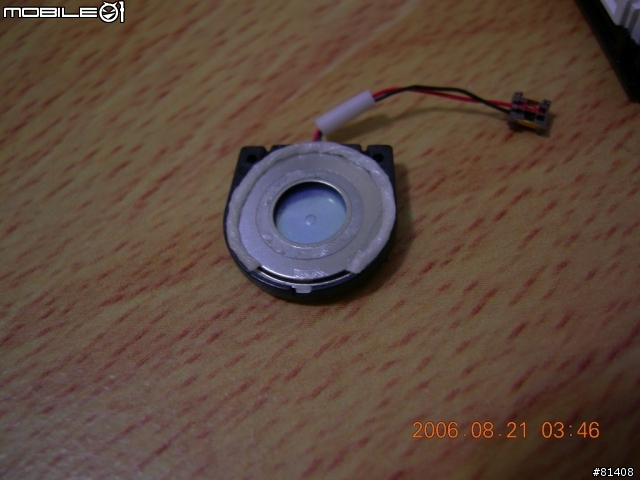

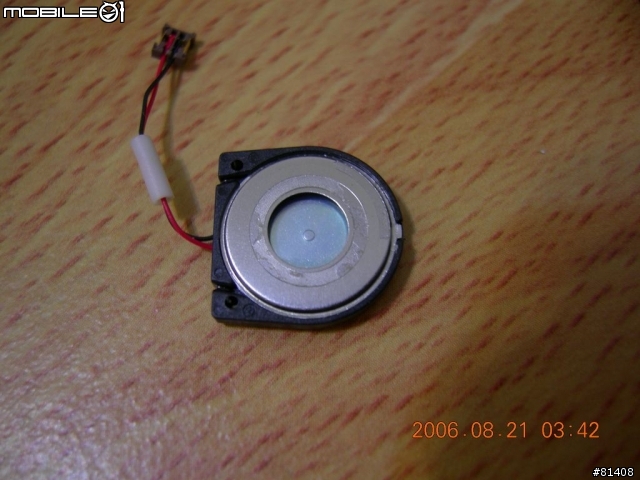

Sharp WX-T91這一個好像很正常

Sharp WX-T91這一個就不正常了嚴重縮水

Sharp WX-T91之前在網路上看到的用雙面膠黏請來會比較大聲

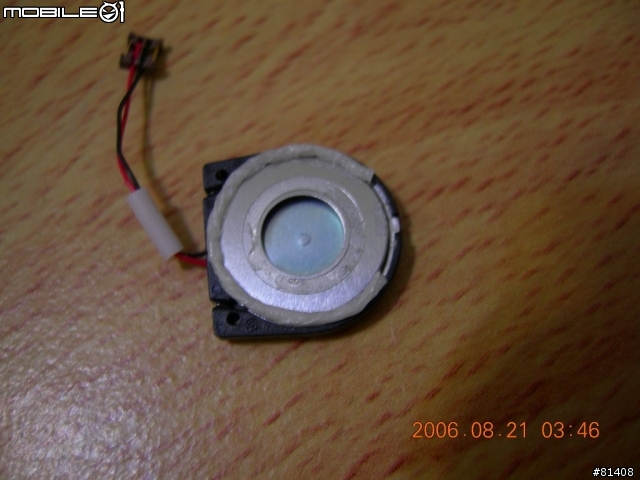

Sharp WX-T91如法泡製

Sharp WX-T91面板先裝回去

Sharp WX-T91在裝灰色的中板

在裝灰色的中板上蓋背面來一張

裝回去後發現音量沒什麼明顯改變
如果真的要改變只有會喇叭才有辦法了

題外插花一下.CCD的鏡頭真的很大T91.W800I都很大


這是Sharp WX-T91 320萬CCD的鏡頭


這是W800I 200萬畫素CMOS的鏡頭感覺跟T91的鏡頭差不多大小


三星D608 200萬畫素CMOS 大小差太多了
