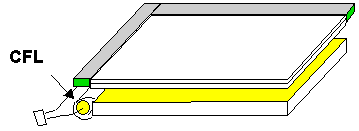

冷陰極管 CCFL（Cold Cathode Fluorescent Lamp）
就是將冷陰極管的光線, 透過導光版, 均勻地打在LCD上,
但是會有耗電量高, 及發熱的現象.

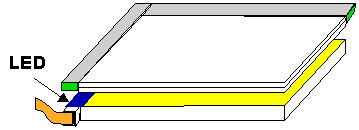

LED照明
顧名思意, 就是用發光LED, 透過導光版, 均勻地打在LCD上.
但是設計的不好的話, 會有溢光的現象, 如Clie TG-50.
用反射方式來分類, 又分Front light, Backlight, Transflective, Transmittive

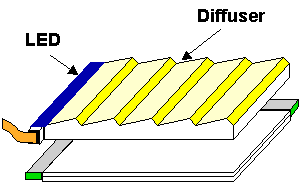

Front Light(前光照明)
可以在LCD細部看到一條條平行的條紋, 稱為Diffuser, 用來使光度更均勻.
但是這些細紋也會影響影像的品質.

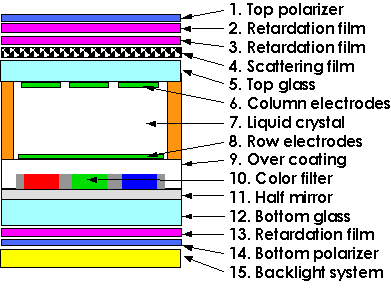

Transflective LCD
半反射式, 優點是在太陽光下依然清晰.
在光線充足時, 可利用週圍的光線反射照明, 達到省電目的.
在光線不足時, 可打開背光照明.

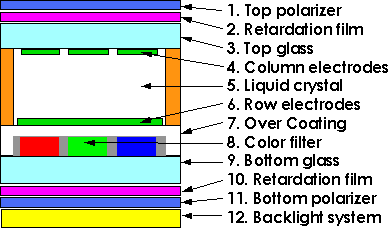

Transmissive LCD
半穿透式LCD, 目前的主流, 優點是打光均勻(將光線固定在同一個角度打出來)
Flective LCD
沒有背光照明, 完全用週圍光線反射, 典型: GBA的螢幕

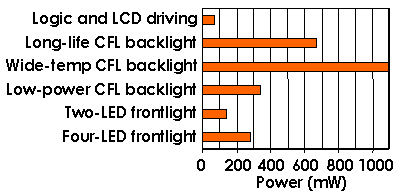

耗電狀況
Description Voltage Current Power Pwr %
LCD Driving 30.5 V 2.4 mA 70.8 mW 9.7 %
CFL Backlight 270 V 2.5 mA 675 mW 89.9 %
---------------------------------------------------------------------------------------
