相信有部份的朋友有經歷過手機關結受損換殼的經驗..
今天被修理的這支機子是我媽媽的..
有時候老一輩的人會比較節省..換個手機會再三考慮..
考慮的期間..還要用關結受損的手機還真是一大折磨啊~~..怎麼辦?? DIY修理它!!
先來看看今天要處理的部份..

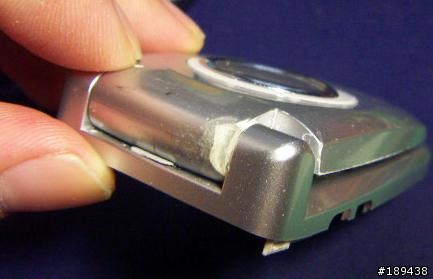

關節...外殼最容易故障的部份之一
電池卡筍..沒想到這也會壞...
先把外殼分解. 把卡筍取出.上膠.並做特殊強化..不然光靠瞬間膠固定.會造成應力集中.
馬上就會再斷掉

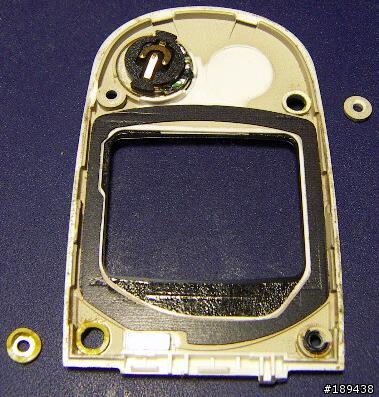

仔細一看..外殼上也有意料之外的破損..這是照片是面板上蓋的螺絲孔..
因為長期受力擠壓.己經整個裂掉.掉下來了..
用毛細管上瞬間膠..(那個半透明的細線就是我在"記憶卡(miniSD)裂掉了...."教的毛細管)
另一顆比照辦理.. 在上膠之前若先使用(工業)酒精做清潔.黏著性會較佳

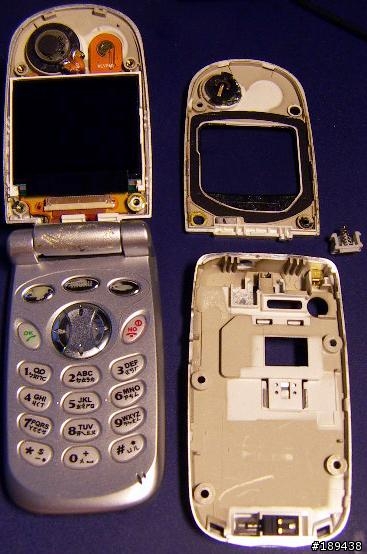

Okwap 163 全分解的樣子..己做初步處理..
再來要面對今天的二大天王..關節
左圖是上蓋(面板)的部份 (照片是全分解前先拍的)
右圖是本體(機板)的部分..很明顯的都有損傷..
上蓋不止前後滑動..還會上下搖擺..蠻嚴重的..
在受損部位先上膠..這裡用的是硬化後硬度較高的AB膠...為什麼不用塑鋼土??
因為接著面太小..塑鋼土黏不住.而且體積太小塊的塑鋼土強度也不如AB膠來的佳

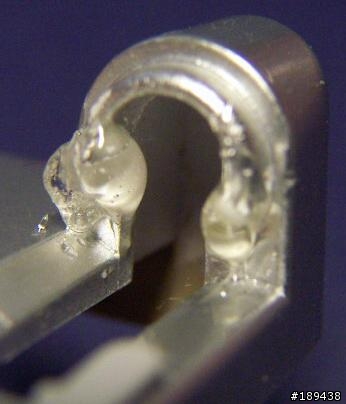

黏糊糊的膠.就這樣糊上去.怎麼行?? 當然要事後整型囉...來看看整型前.整型後的樣子
上圖 整型前...整沱圓圓的..
下圖 整型後...要把內側整型到"適當的"內徑大小..用刀子 一刀一刀的刻出來.
照片上的還要稍加打磨.再修飾一下
這是本體的關結
上圖 整型前 很明顯可以看出..不規則的兩沱...照片上看起來很大..
實際上的接著點只有1mm X 2mm左右的大小..不太好控制造型
下圖 整型後 內側不管它是因為這個部份不會影響到關結的動作..較厚的強度較佳
先做一次假組 試試看強度跟密合度..看有沒有需要再修飾的部份
沒問題就正式組合
電池卡筍的問題也得到解決
打開來.正面再一張 左上角的那個小黑點是螺絲孔..螺絲有鎖上.不過橡膠軟塞不知上那去了
要再找找..或是再做一顆..
處理上面的問題需要準備什麼工具???
AB膠一組.這裡是用5分鐘速乾型12pcs 手機用精密起子組 一組
這一組是SELLERY的..3支十字 3支一字 6支星型(中央有孔)
美工刀跟鑷子..鑷子購入於藥房..
還有迷你銼刀一組..這個可有可無..沒有的話.可以用砂紙或百斬刀法補足
我的報告到此結束..謝謝各位的賞臉
