本文有詳細技術分析，不喜歡看的可以直接跳到「6 | 結論」。

0 | 前言

一直都很好奇這一家的記憶卡為何能如此便宜，於此同時，速度還能做到 128GB 就有 1700/1400 MB/s 的讀寫速度。

為何會有這樣的疑問? 因為這張卡便宜到比我問到的 CFexpress 卡批發價還便宜。
並且，這張卡 1700/1400 的速度，說明它至少是 3.0 高階主控 + 2CH 以上或者 3.0 老主控 + 4CH，不論是哪一種，不考慮用拆機二手顆粒的話，成本都很難做到如此便宜。

因此，決定下單一張 128GB 和一張 256GB，看看它到底是如何做到如此低價的。
不常用 Mobile 01，如果排版看起來難受，大家請見諒@@



測試平台使用 Ryzen 7940H 小主機，透過 CFexpress 轉 M.2 轉接卡，直接連接電腦測試。測試過程全程使用風扇對著記憶卡和轉接卡吹，除此之外沒有其他額外散熱措施。

1 | 用料分析

在打開 nvme flash id 之前，我插上電腦就發現有一個磁碟區了，感覺不妙，打開 CrystalDiskInfo 竟然已經有 5700 小時的通電時間，約等於 270 天，並且顯示使用的是 SSSTC CL1 M.2 2230 SSD。256GB 的「看起來」是全新的。


透過 OEM SSD 對照表可得知是用 SMI 的主控，接下來打開 SMI nvme flash id，查看詳細的用料。因為當時只保存文字檔，所以重新截圖。

128GB/256GB 開啟 HMB 和關閉 HMB 的結果如下圖組：

128g_hmb

128g_non-hmb

256g_hmb

256g_non-hmb

並提取重要資訊如下：

記憶卡型號	伊芯 128GB	伊芯 256GB
磁碟型號	CL1-3D128-Q11 NVMe SSSTC 128GB	2230 256
主控	SMI SM2263XT	SMI SM2267XT
NAND 顆粒	BiCS4 TLC 2P 256Gb * 4CH	BiCS5 TLC 4P 512Gb * 4CH

至此，雖然 256GB 的 CDI 讀出來是全新的，也不是 SSSTC 的名稱，但用料跟 SSSTC CL4 完全一致，所以我已經開始合理懷疑 256GB 也是轉接的，只是重新開卡清零過（SMI 早期主控的量產工具很好找）。

2 | CDI 速度測試

HMB（Host Memory Buffer）是目前 NVMe DRAM-less SSD 都有的功能，簡單來說，它的用途是用系統的記憶體代替 SSD 的 DRAM，而 SSD 的 DRAM 適用於儲存 FTL 表的（可以理解為邏輯位置與實際位置的關係表，在此不展開敘述）。

為什麼要提到這個呢？因為 SMI 的主控有部分型號/韌體極其依賴 HMB，關閉 HMB 會導致效能大幅下降，而相機不支援 HMB。典型案例是採用 SM2269XT + HY V7 的 SK Hynix BC901，關閉 HMB 後會讓持續寫入效能大幅降低，導致在電腦上開 HMB 測出來寫入很快的 BC901，到相機上錄影表現極差。

因此，接下來會分別測試開啟 HMB 和關閉 HMB 的數據。另外，我們發現 256GB 雖然外殼摸起來不熱，但在測試過程經常出現過熱情況（70度以上）。

CrystalDiskMark 測試結果如下：

記憶卡型號	伊芯 128GB	伊芯 256GB
協議	PCIe 3.0 x2	PCIe 4.0 x2
讀取速度	1440 MB/s	2879 MB/s
讀取速度（關 HMB）	1432 MB/s	2234 MB/s
差異	-0.5%	-28.9%
寫入速度MB/s	880 MB/s	1787 MB/s
寫入速度（關 HMB）	865 MB/s	1112 MB/s
差異	-1.7%	-60.7%

可以看到，原廠標示 1700/1400 MB/s 的讀寫速度，128GB 沒有做到，而 256GB 在開啟 HMB 的情況下有做到並且超過。

CDI_128g_hmb

CDI_128g_non-hmb

CDI_256g_hmb

CDI_256g_non-hmb

3| FIO 速度測試

大家應該都知道（吧？），現代消費級 SSD 都採用 SLC Cache 技術，用 TLC/QLC 模擬 SLC 以提高寫入效能，讓「最大寫入速度」變得很快，CFexpress 身為 SSD 的變種也不例外。

然而，使用 SLC Cache 雖然提高了最大寫入速度，但釋放 SLC Cache 的過程進行的 Writeback 速度（或叫 Folding 速度、緩外速度，以下簡稱 WB 速度）會遠慢於最大寫入速度。在相機上遇到 TLC 直寫或者 WB，若速度降低到錄影所需的寫入速度，錄影就會中斷，只能插著卡讓 SSD 在背景完成 WB，才能繼續錄影。

因此，測試持續寫入速度，可以很好的展現一款 SSD/CFexpress 的真實實力，並確認它是否適合用於高寫入量的錄影，例如 RAW 或者 ProRes。

以下在手動觸發 TRIM 之後，使用 FIO 對兩張卡在無檔案系統直接寫入的情況下，進行 Q8T1 大小 4K 的順序寫入，同樣分成 開 HMB / 關 HMB 兩組。
其實用 128K 或 1M 數字更好，因為 4K 對於消費級 SSD 負載真的太大，反而離實際情況較遠。我通常用 128K，但我這次忘記改了 QQ，故此部分大家看看參考就好，嚴謹性稍低。

橫軸為時間（毫秒 ms），縱軸為寫入速度（MiB/s），寫入速度的數據點採用 0.9s 內的平均速度。

128GB 是早期 SSD 和 CFe 卡常見的固定大小 SLC Cache 寫入策略。可以看到在大約 10GB 的 SLC Cache 耗盡之後，進入 WB 階段，出現較大的速度波動，此時平均寫入速度剩下約 200MB/s，開關 HMB 影響不大。

FIO_128g_hmb

FIO_128g_non-hmb

而對於 256GB，不確定是過熱問題，還是單純這張卡的韌體有問題，整體的寫入曲線非常奇怪，從來沒看過，我都不知道從哪裡分析起@@ 總之，開啟 HMB 的 WB 階段平均寫入大約300MB/s，關閉 HMB 的 WB 階段平均寫入大約 210MB/s

FIO_256g_hmb

FIO_256_non-hmb

另外，在測試 256GB 的寫入過程中，發現偶爾會撞到溫度牆，此時會停止寫入，卡死一段時間後恢復。


4 | 相機實測
我的相機是富士 Fujifilm X-H2s，這部分沒什麼好圖片分享的（就那樣子），直接上結果：

格式	所需 Bitrate	換算 MB/s	伊芯 128GB	伊芯 256GB
6.2K 30P H.265	720Mbps	90MB/s	✅	✅
6.2K 30P ProRes LT	1277Mbps	160MB/s	✅	✅
6.2K 30P ProRes	1840Mbps	230MB/s	❌中斷	❌中斷
6.2K 30P ProRes HQ	2754Mbps	345MB/s	❌中斷	❌中斷
DCI 4K 60P ProRes LT	870Mbps	110MB/s	✅	✅
DCI 4K 60P ProRes	1254Mbps	160MB/s	✅	✅
DCI 4K 60P ProRes HQ	1877Mbps	235MB/s	❌中斷	❌中斷

和 FIO 測試的基本上相同，需要超過 200MB/s 的格式，都會在 SLC Cache 用完之後，中斷錄製（停止錄製，並顯示寫入錯誤）；而低於 200MB/s 的格式可以穩定錄製。

5 | 拆解

SSD 分析

前面不相信這是 SSD 轉接的話，可以看看下圖，貼紙都懶得撕，128GB 的就是 SSSTC CL1 轉接：

128g_1

128g_2

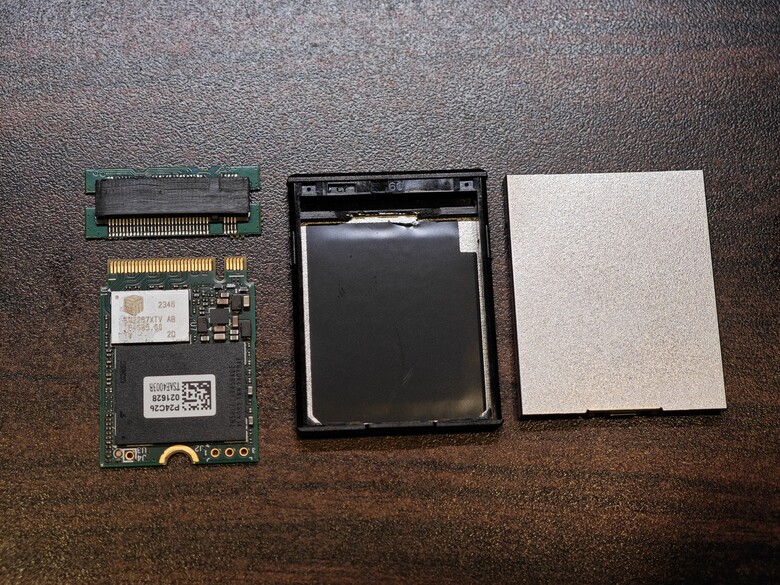

而 256GB 的，則是 SSSTC CL4，網路上都可以找到一模一樣 Layout、一模一樣貼紙的產品。
這次貼紙有撕了，前面也提到 SSD 有清零重新開卡，有用心一點，但 SSD 主控上還有貼紙的殘膠XD

256g_1

256g_2

256g_3

256g_4

卡套/轉接卡分析

做 DIY CFe 卡三年了，這家的卡套/轉接卡也有玩過，有公版/鋁合金兩種版本，公版跟盤鴻的外殼相同，但轉接卡不同。
公版卡套的問題在於散熱很差，加上沒用導熱材料導致頻繁過熱降速。

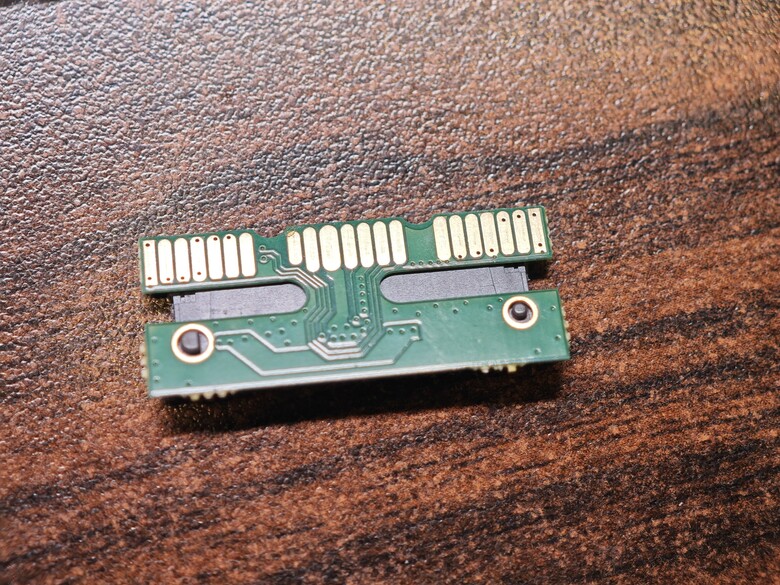

而這一款轉接卡的問題在於 DIY CFe 卡的 PCB 會承受很大的彎曲應力，這一款的 PCB 太細會導致 PCB 斷線故障。不會馬上故障，而是使用一兩年後暴斃。

adapter_1

adapter_2

adapter_3

6 | 總結

雖然市面上還沒有 NVMe SSD 的擴容方案，所以不會買到假容量的 CFe 卡，這兩張卡也確實有 128GB/256GB 的容量。

雖然可以正常讀寫，但考量：
　- 採用二手物料
　　- 256GB 清零+改名稱騙不懂的人
　　- 128GB 甚至懶得清零做做樣子
　- 讀寫速度無法達到標示的值
　- 糟糕的持續寫入表現
　- 沒有散熱設計，導致 SSD 高溫過熱
　- 不是原生 CFe 卡，且用了壽命不佳的轉接板讓可靠性大幅下降
這兩張卡距離假貨也僅僅是「沒有擴容」而已。

令我感到不滿的是，商品詳情並未提到這兩張卡是轉接的，效能虛標的情況下，還賣原生 CFe 卡的價格，賣一張店家含淚賺好幾百塊，簡直是跟擴容 SD 卡賣正品價格一樣的惡劣行徑。

我選擇退貨後，儘管我已經提供了完整的測試報告給他們，店家「嘴上仍不承認」有以上情況，心虛退款後直接封鎖我了😥😥😥。（我沒有惡意下單，如果這是正常的 CFe 卡，我會確認收貨，不論退不退款我都願意跟對方詳細說明情況）

我只能說，這個東西有 91 件售出，代表有 91 個人被騙了。
