防潮箱加燈條 "麻煩版"製作過程

因為我有點龜毛,不喜歡看到線以及燈條(直接照眼睛很不舒服),還有不喜歡放個電池盒、行動電源在裡面插著,爬了一下文後決定來改良一下,要做一個"看不到線、燈、電池盒"的燈。

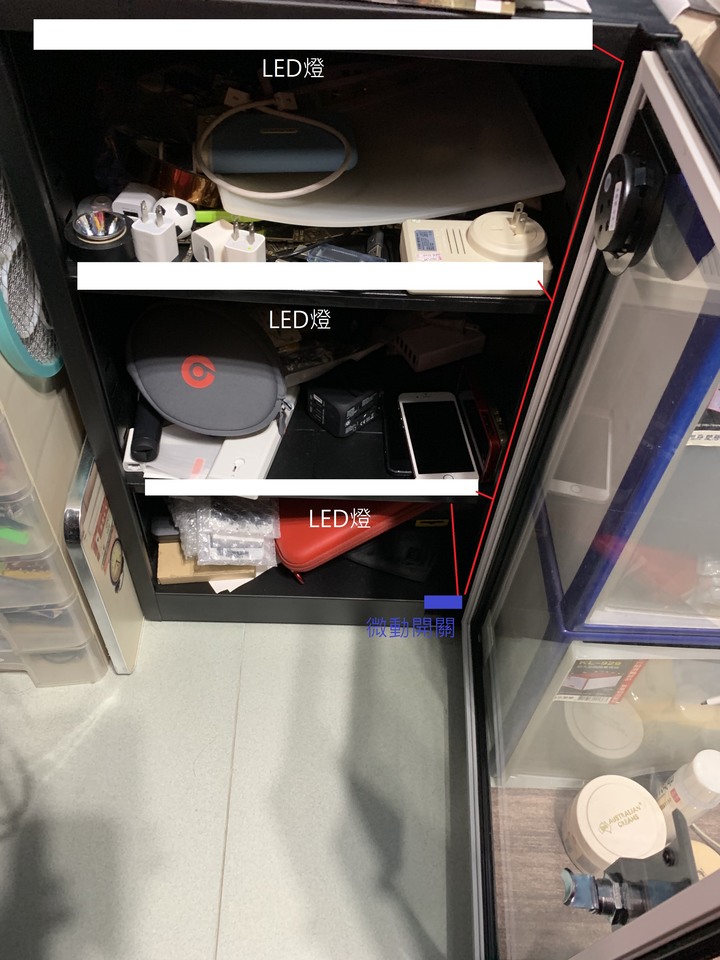

構想是這樣,從後面主機拉一條線,走右下角到前面裝開關,然後線藏在前面的凹朝裡,燈分別裝在兩塊板子跟最上面的天花板。
防潮箱加燈條 "麻煩版"製作過程

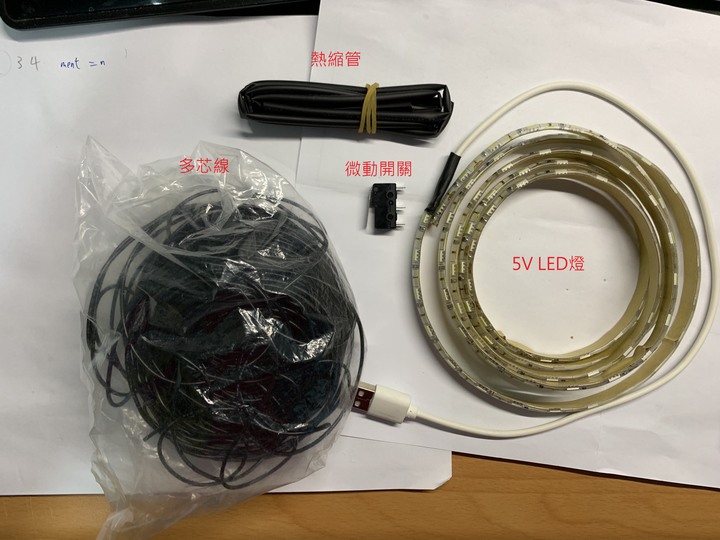

準備的材料如下
防潮箱加燈條 "麻煩版"製作過程

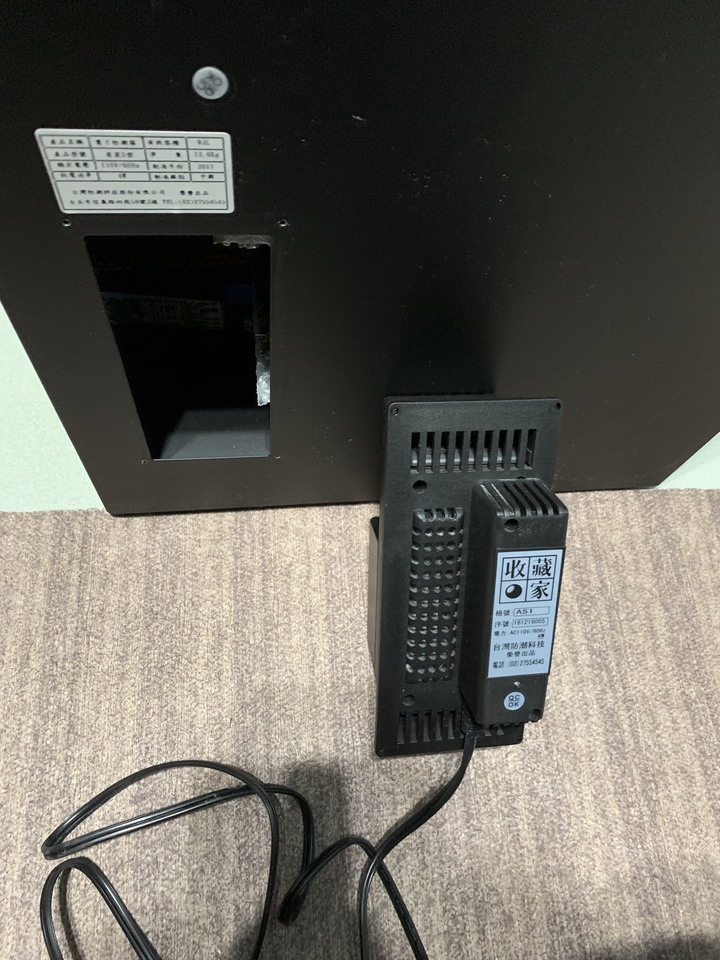

先從後面把主機拆下來,4顆螺絲而已。
防潮箱加燈條 "麻煩版"製作過程

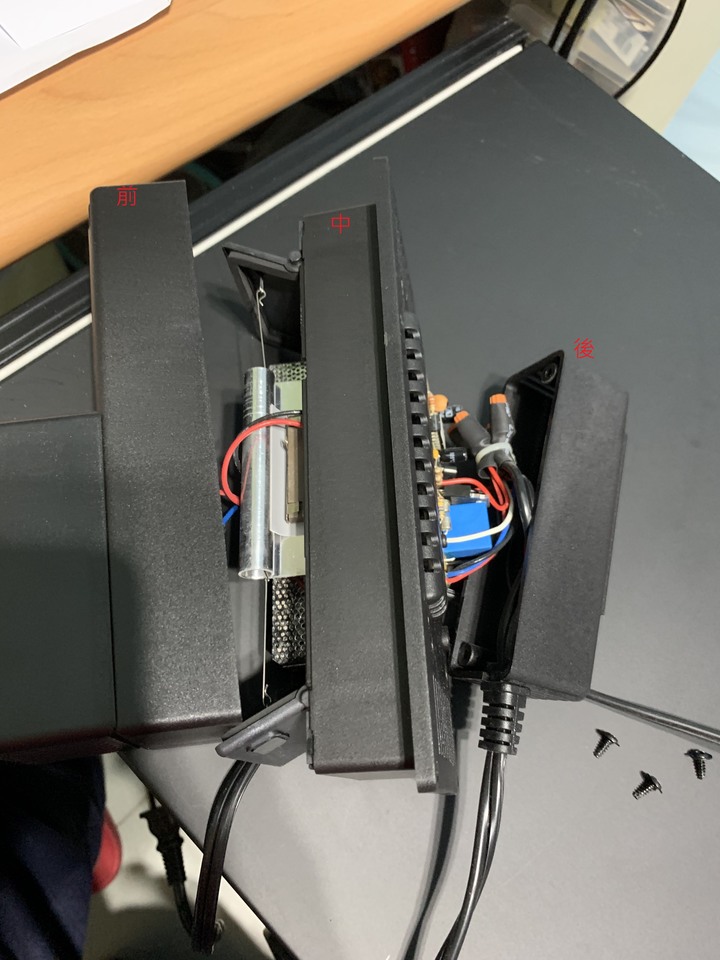

把主機的螺絲都拆掉,分成3個部分,前、中、後。
防潮箱加燈條 "麻煩版"製作過程

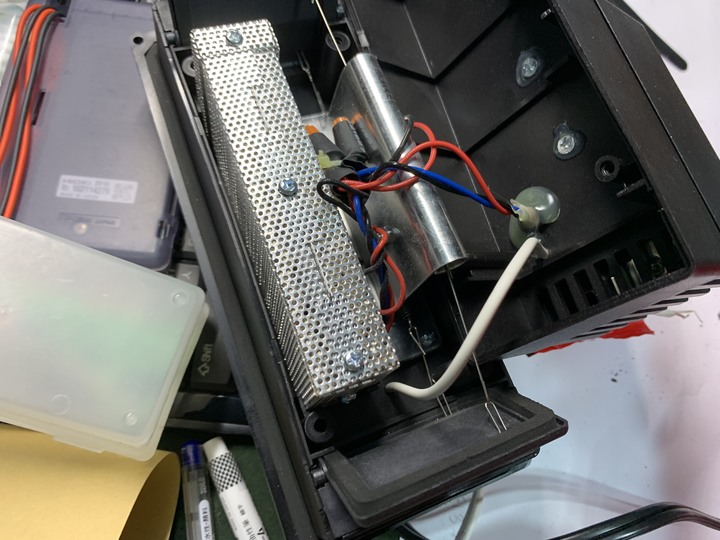

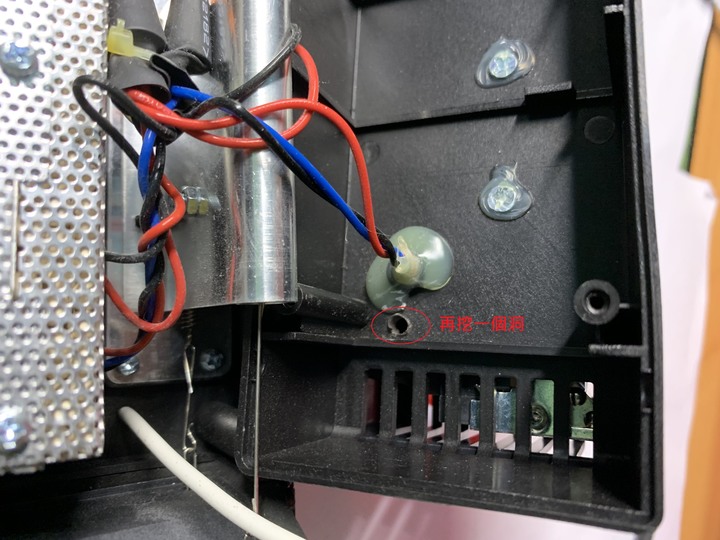

本來想直接用殼上面的孔穿線,但後來發現要是這樣穿會檔到裡面一個彈簧門開合,後來決定在"中"殼鑽一個洞穿線,避開彈簧門。
防潮箱加燈條 "麻煩版"製作過程


挖完之後穿過去!
防潮箱加燈條 "麻煩版"製作過程
防潮箱加燈條 "麻煩版"製作過程

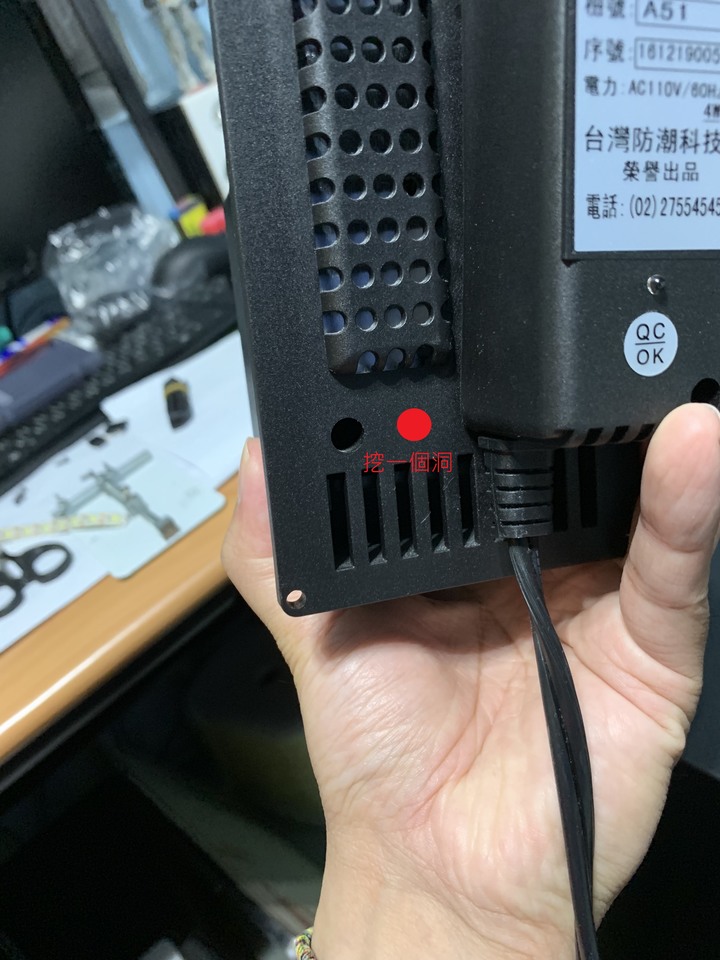

"前"找準位置,不會傷到其他零件的位置也挖一個。
防潮箱加燈條 "麻煩版"製作過程


從"中"到"前"穿過去。
防潮箱加燈條 "麻煩版"製作過程

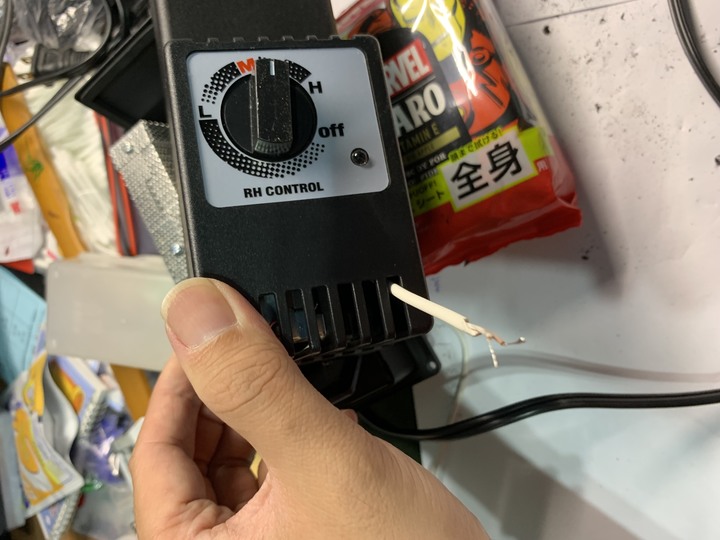

最後從前面的小孔出來。
防潮箱加燈條 "麻煩版"製作過程

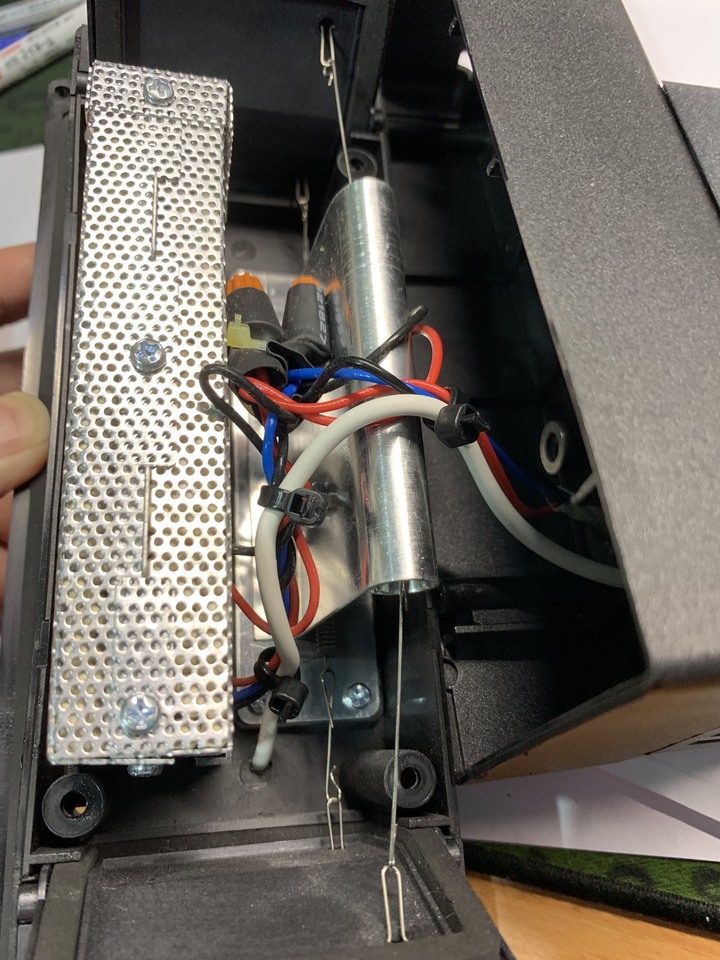

合起來之前把線用束帶跟其他線捆起來,不然線亂跑會影響彈簧門。
防潮箱加燈條 "麻煩版"製作過程

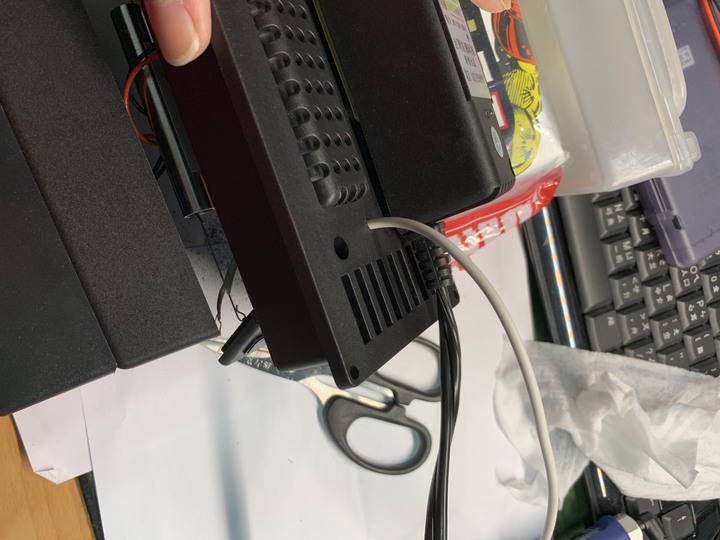

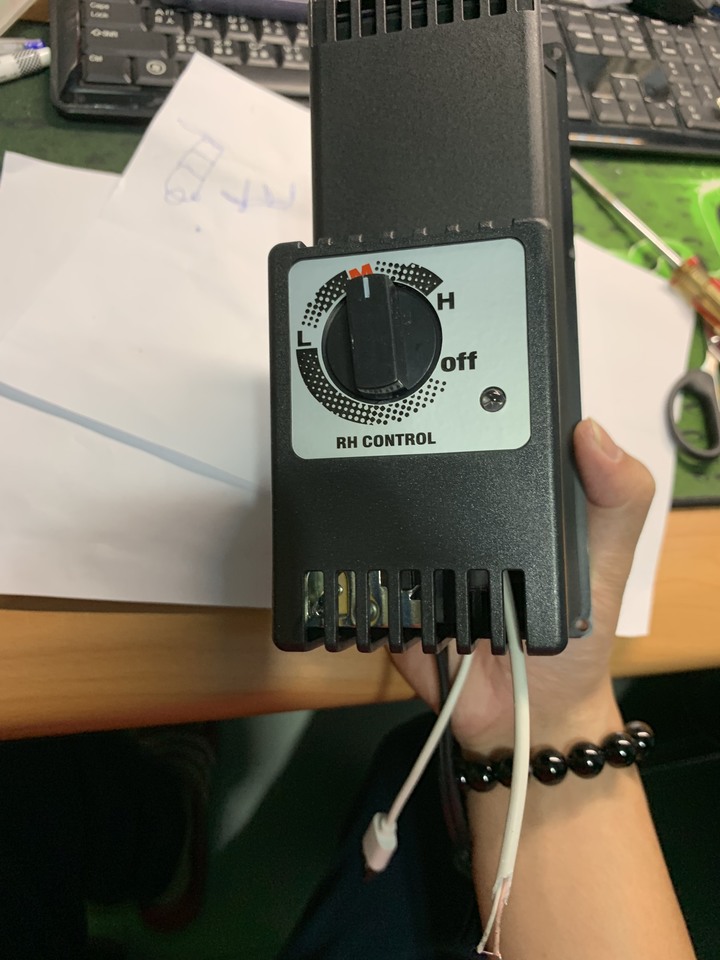

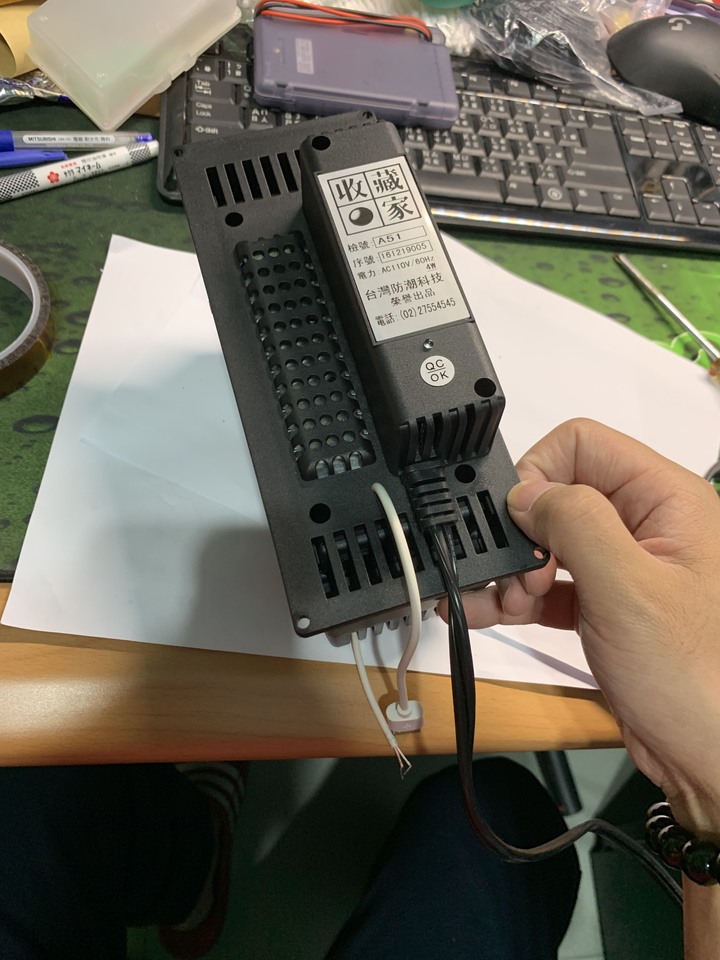

正面背面的樣子,看起來很讚,美中不足的是這條線是白色太突兀...
防潮箱加燈條 "麻煩版"製作過程
防潮箱加燈條 "麻煩版"製作過程

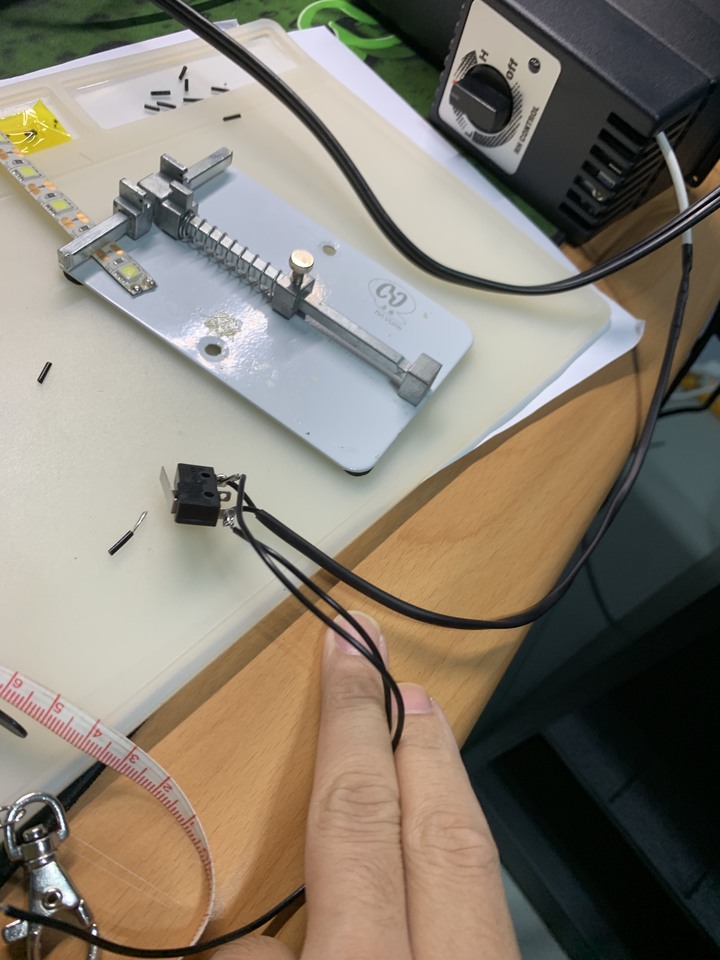

量好需要多長的多芯線後,把微動開關焊上。
防潮箱加燈條 "麻煩版"製作過程

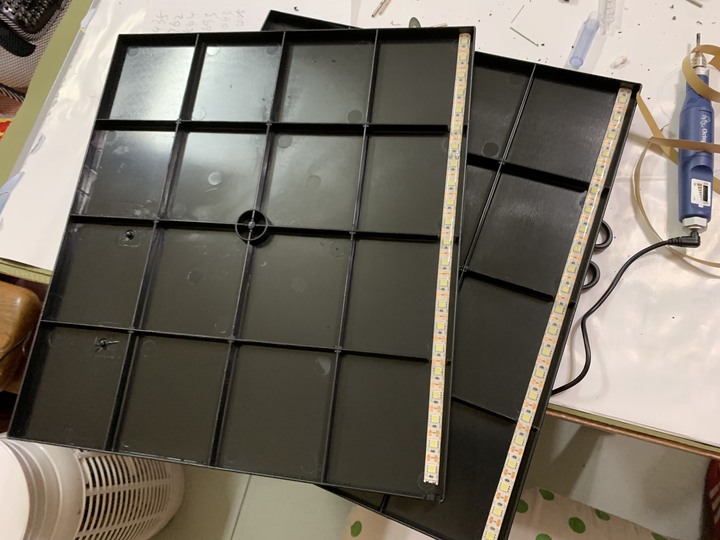

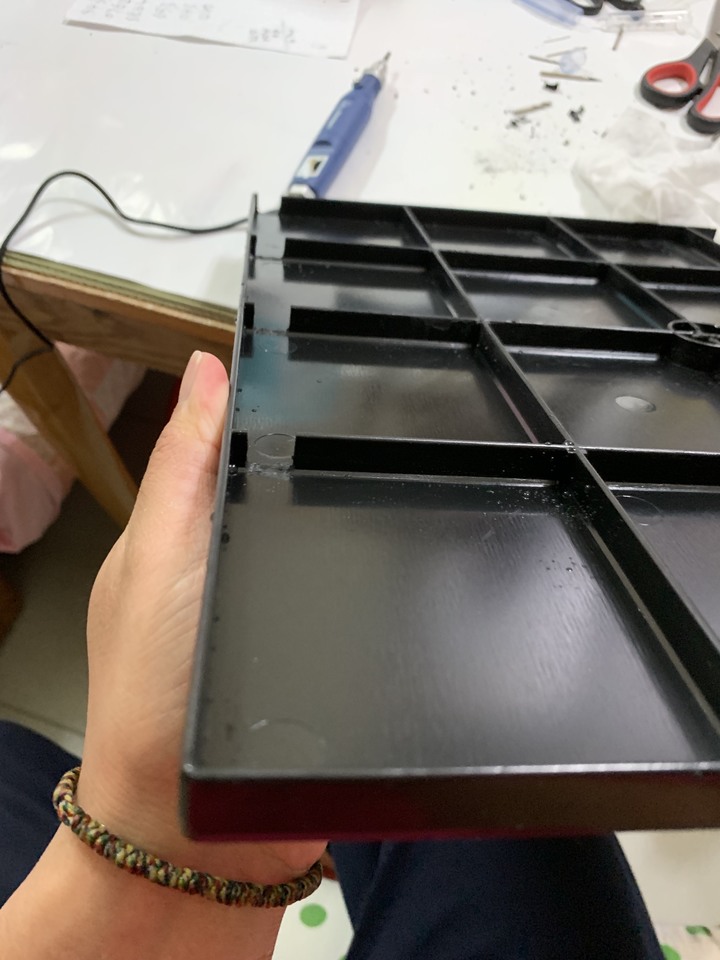

為了讓眼睛不看到燈,所以我把隔板背面上的凸起磨掉,讓燈可以藏在"溝裡",
防潮箱加燈條 "麻煩版"製作過程

燈可以順利放進去,兩塊板子都弄一弄。
防潮箱加燈條 "麻煩版"製作過程


然後把主機裝回去,把板子上的燈跟線都焊起來。
防潮箱加燈條 "麻煩版"製作過程

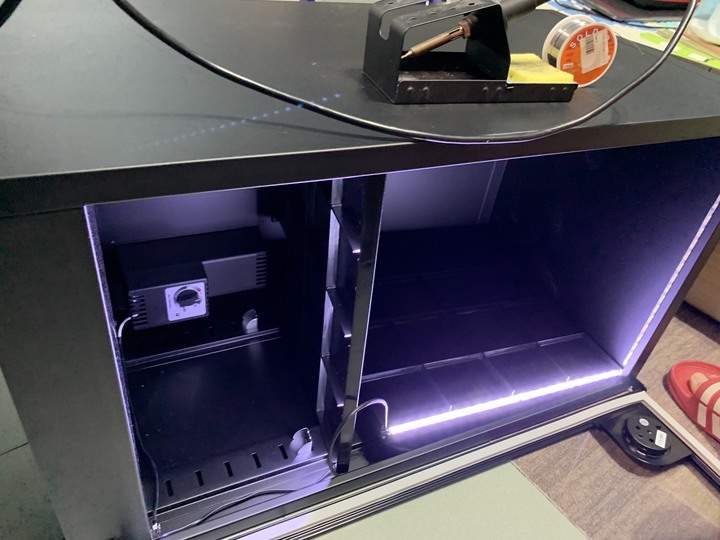

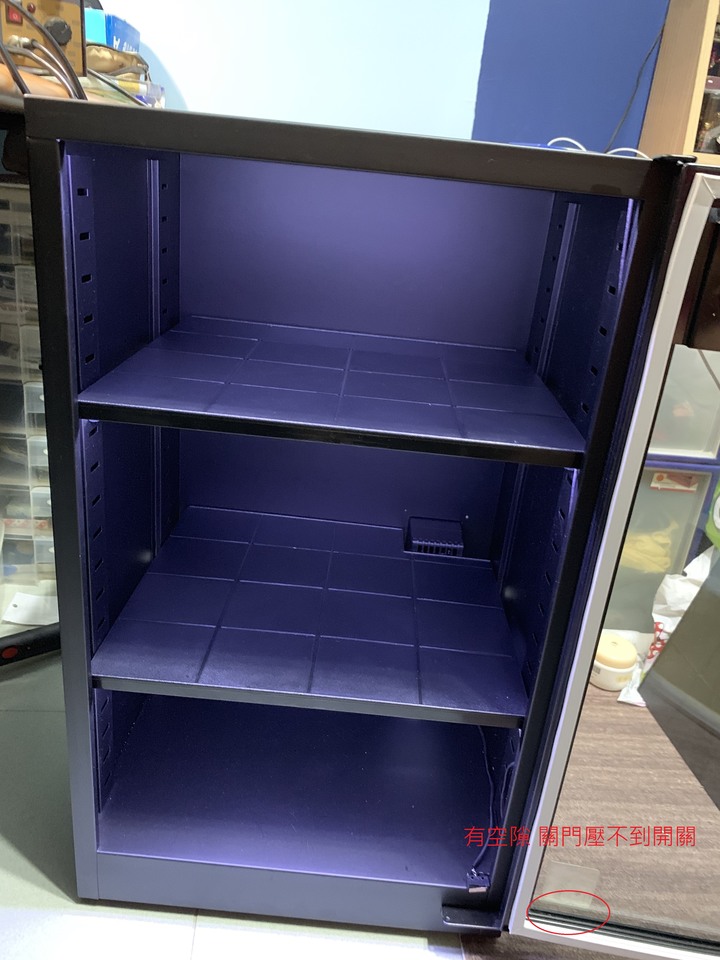

經過一番努力終於完成!!! 但發現一個小問題,門上的空隙太大不能壓到開關。
防潮箱加燈條 "麻煩版"製作過程

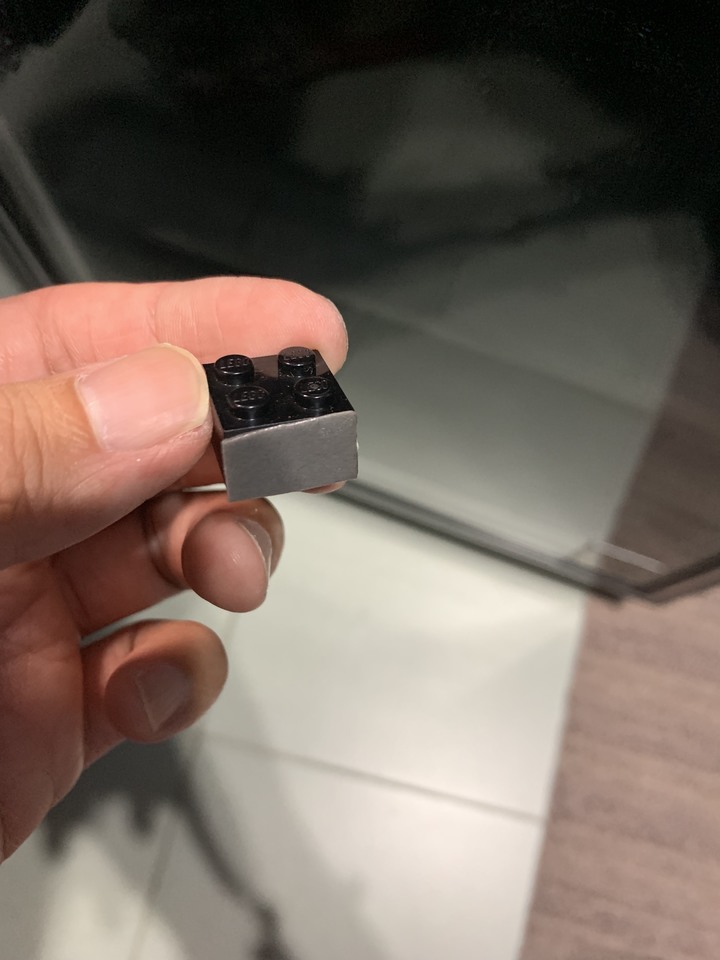

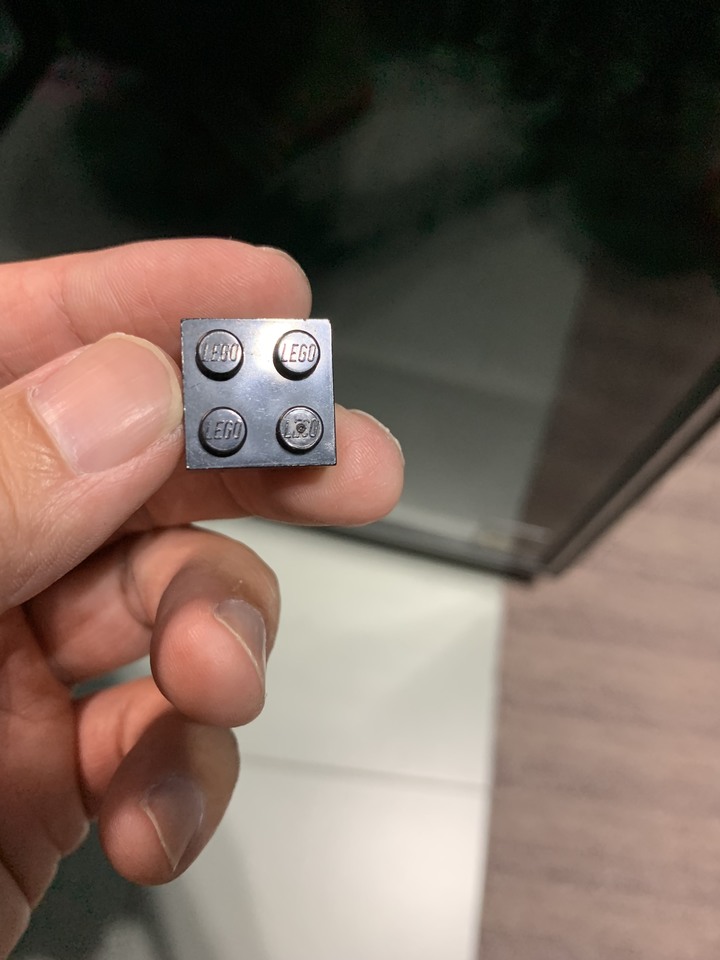

我想到用個樂高距離剛好碰到開關!!
防潮箱加燈條 "麻煩版"製作過程
防潮箱加燈條 "麻煩版"製作過程


測試一下,剛剛好!

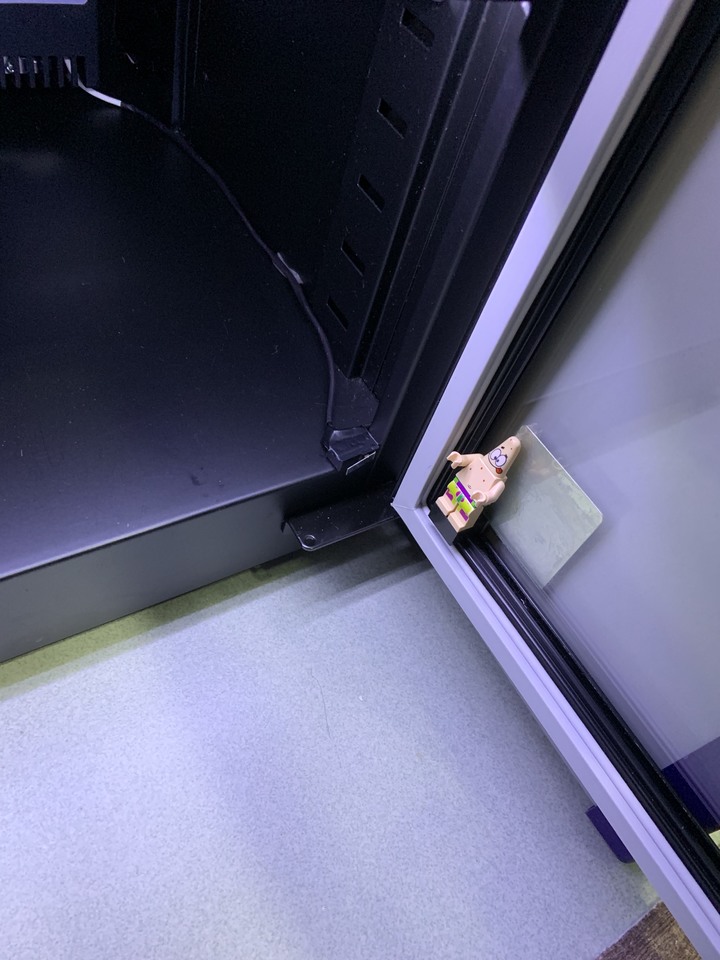

既然是樂高那麼就可以"站"點什麼,上吧派大星!!
防潮箱加燈條 "麻煩版"製作過程


這樣就全部完成啦,完成後長這樣,只有右下角一點點線,其他線都藏在邊框裡,看了真舒服!!

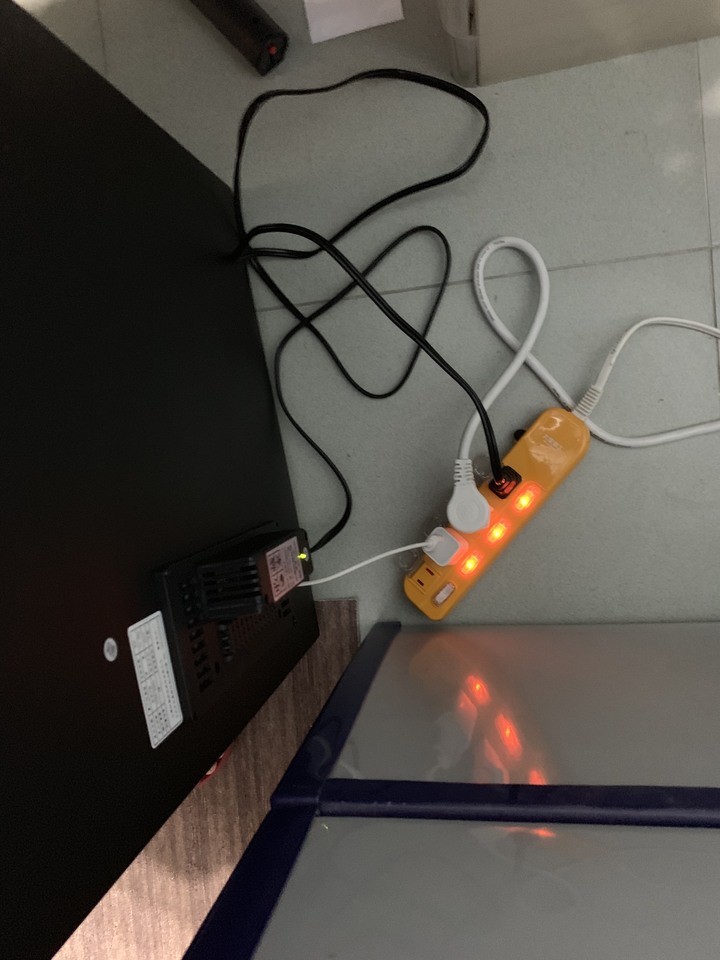

供電的話用一個5V的豆腐頭就好了,一輩子不用換電池哈哈!
防潮箱加燈條 "麻煩版"製作過程


謝謝大家的收看!!
2019-12-05 11:41 發佈
真得很不錯耶,看得我也都想動手改裝一下了,防潮箱裡沒照明真是很不方便。
讚哦
這我也有改過

但我的微動開關是裝在鎖頭的後方

用key打開鎖的時候就會恆亮

電源是直接從壓縮器內部拉出,變壓器就藏在壓縮器旁邊

這樣外面就不用2個插座了
seou wrote:
讚哦
這我也有改過
...(恕刪)


變壓器在裡面也不錯,就不用像我那樣鑽孔了👍👍
kib37465 wrote:
真得很不錯耶...(恕刪)

可以試試看啊不難! 現在跟冰箱一樣開門自動亮超爽的
讚!!!太厲害了!!!

DIY的精神 無價啊
而且完整度很高
很棒
之前買防潮箱的時候送了兩盞磁吸LED燈

有震動就會自動亮(開門時)

而且是用電池供電 不用額外拉線

但是用沒幾次還是收起來

因為根本不需要
感謝分享
一直也想要弄
但是真的忙到沒有時間
平日下班就快11點回到家
假日也都是小朋友時間
真的可以坐下來慢慢弄自己的時間真的很少
每次開防潮箱都要拿手電筒照
老婆都會問一次是沒有燈嗎?
對....................

感謝分享
我還是默默用手機手電筒QQ
請問微動開關是用"黏"的固定在防潮箱上嗎?
