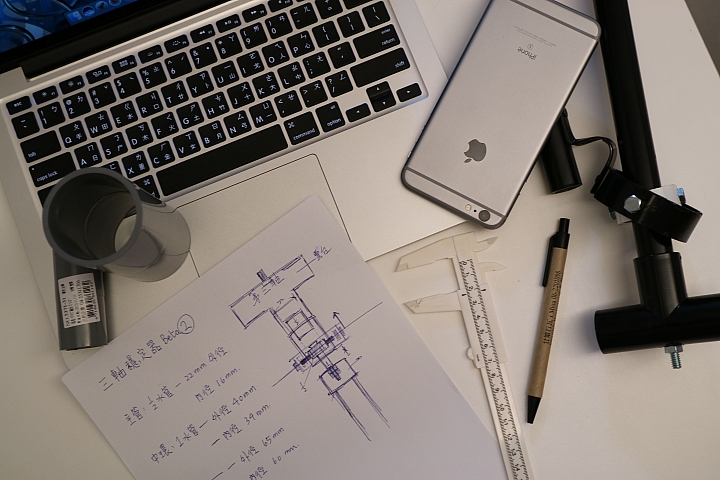

繼前幾週的二軸穩定器，我也算是進入了一個走火入魔的地步，又花了更多的時間在研發三軸穩定器上面，說研發也不是，這東西很久以前就有了，只能說想盡辦法利用特力屋或小北百貨等五金行便宜的材料，去打造一個相機穩定器
話也不多說，直接進入製程吧
（過程相當理想化 是因為所有尺寸和結構調整都有設計過😏😏）
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-26509ae8b94ae8412e488129792924af.jpg)

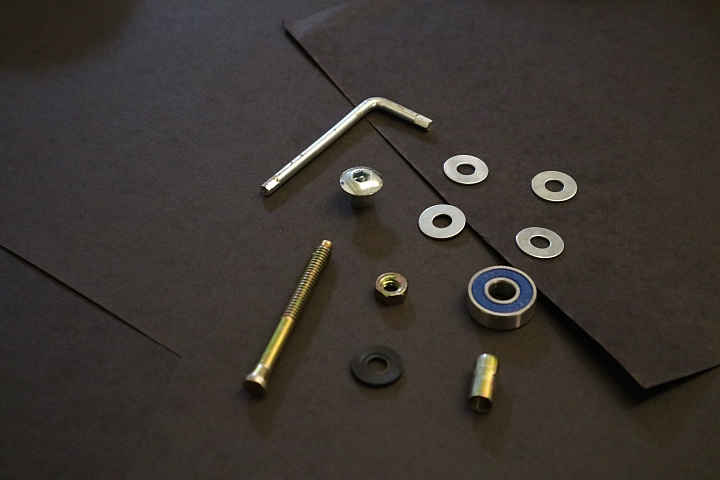

以上是中軸會用到的零件
ABEC-9 滑板培林
金屬墊片
塑膠墊片
1/4膨脹螺絲
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-f037ea8f95ea0d1aa7734fb7863e36cb.jpg)

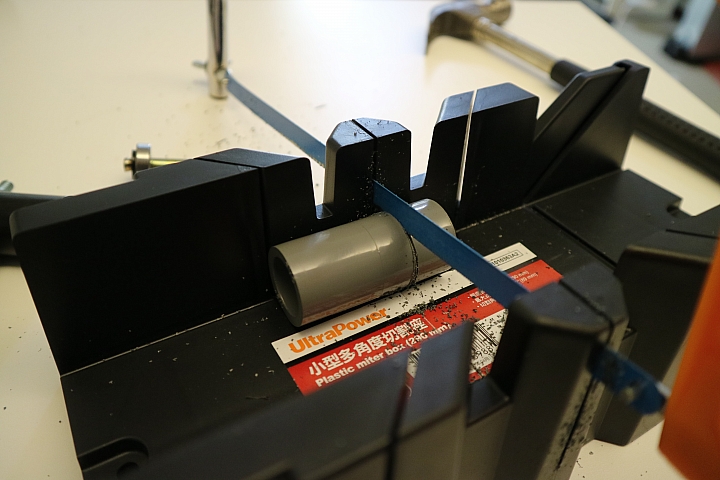

再來要開始製作中軸了，先裁管
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-50da1c1a4a96d792005a53612561e1d2.jpg)

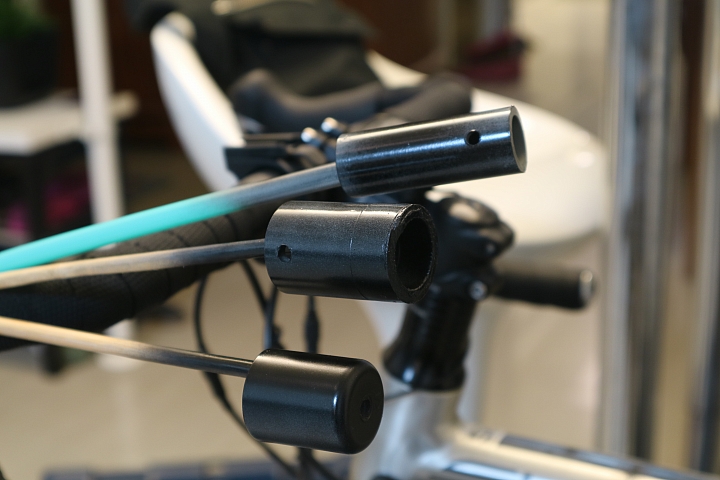

並上漆
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-70f1342dbd0af4321a0b35dbf935d263.png)

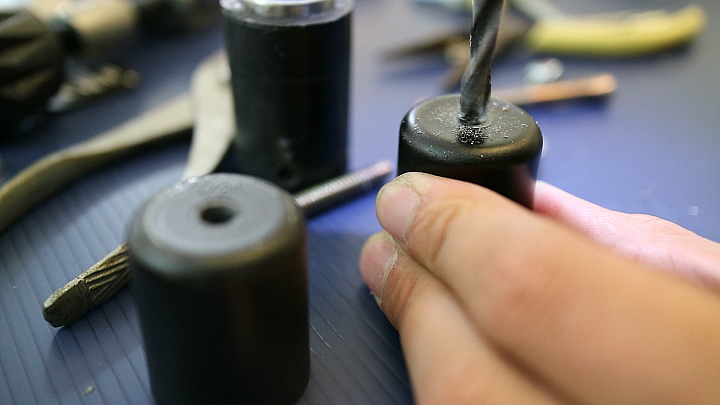

中軸下館的銜接我是使用1/2水管的母管套，上面先鑽一個可以讓1/4螺絲穿過的動洞
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-f81d1f75acb636da6f342da1f7439ac9.png)

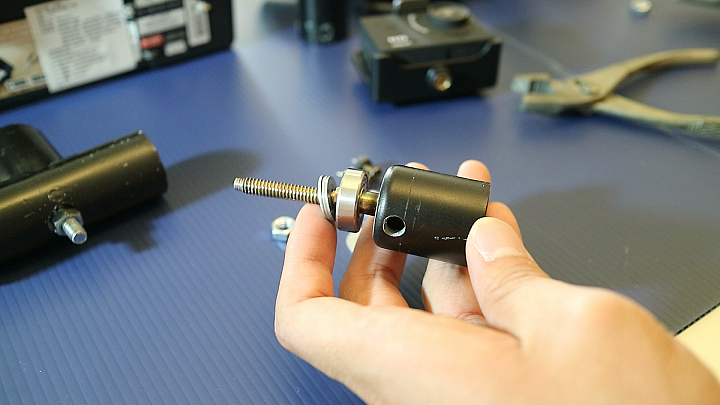

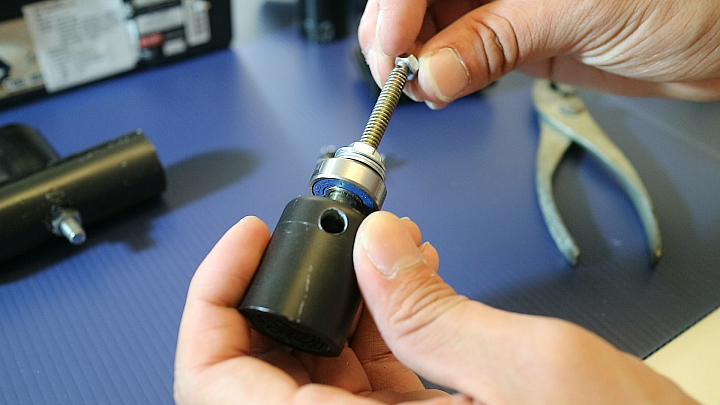

裝上膨脹螺絲，軸承，和三個金屬墊片
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-fb3d99a480f4018c33fc1cafb3a89b50.png)
最後用螺帽把他栓到最緊
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-d9777980dc4d7bbff251ad9d13e47934.png)

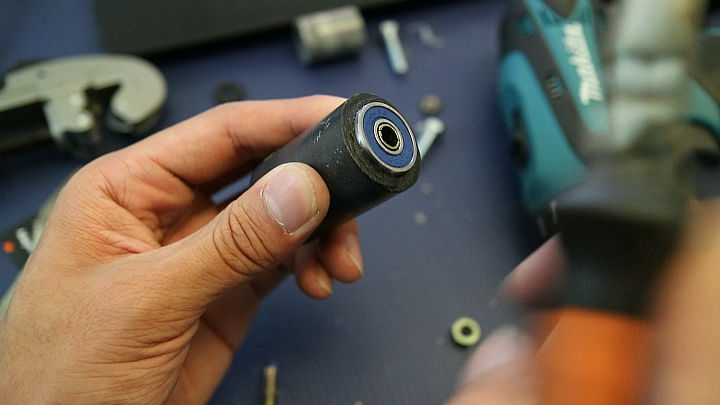

中軸上段，也用一顆培林去做穩定，比較不會偏擺
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-d7aaa4d05472c082e7d4dd17be32d559.png)

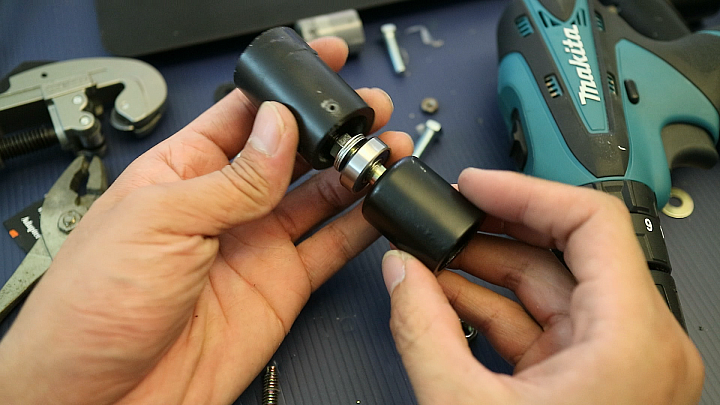

裝上去
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-3949e8408a83de7ad1fd39ae5aea0c20.png)
凸出來的長度剛剛好
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-6bfad9653480f434b10305cec5e0fa40.png)

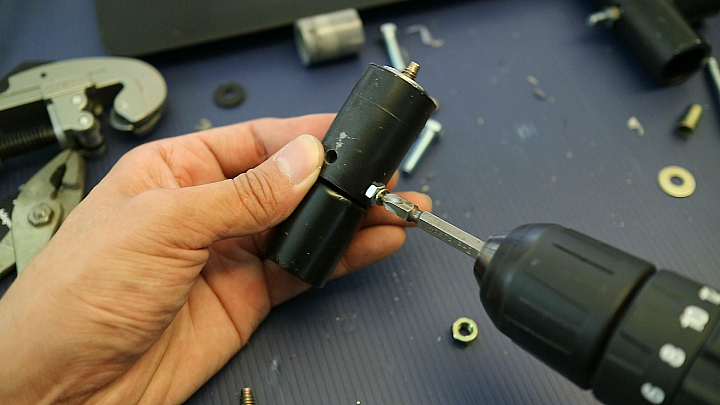

最後在側面栓一顆螺絲固定軸承
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-8dcaeecd88c62e5b1cd5658b7c4a272f.jpg)

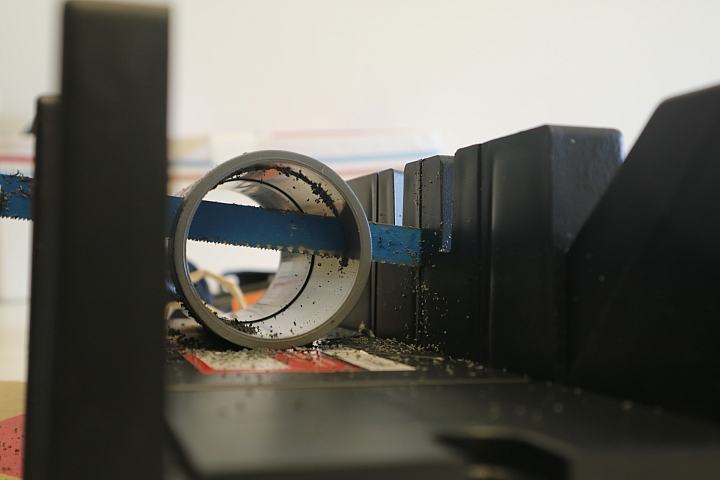

接下來是中環的製作，裁切中管
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-246ed9fa4ccf207a8ac1caadf26bd76a.jpg)
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-975c899807c38e543886844cb71ca601.png)

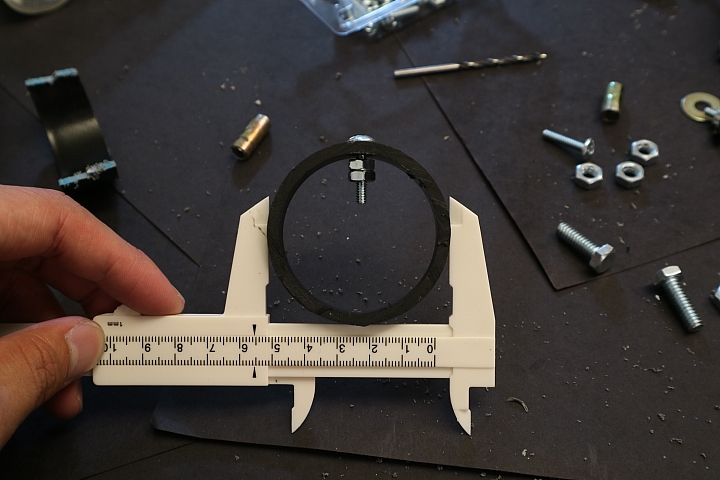

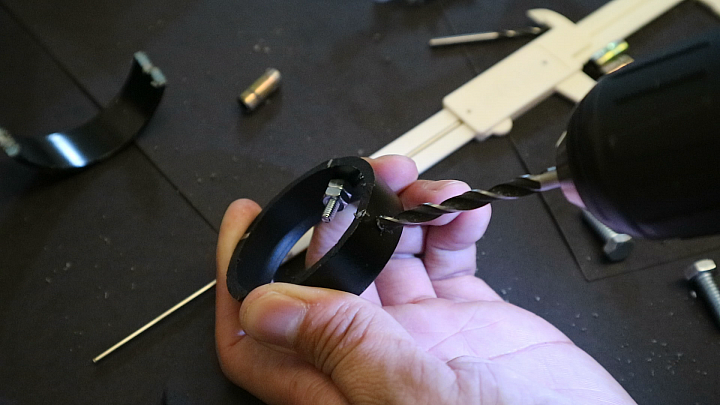

中環的四個角度個鑽一個洞
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-0a677af7ce98b7d8f95e83878b720e56.png)

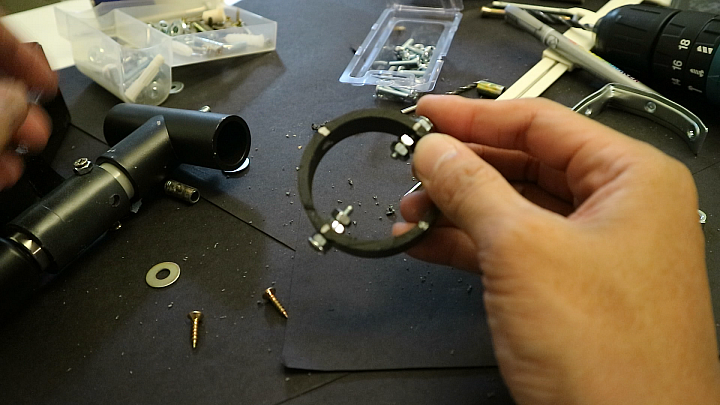

裝上螺絲
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-4146dea8da6b6c17fe16bc32ae0413c3.png)

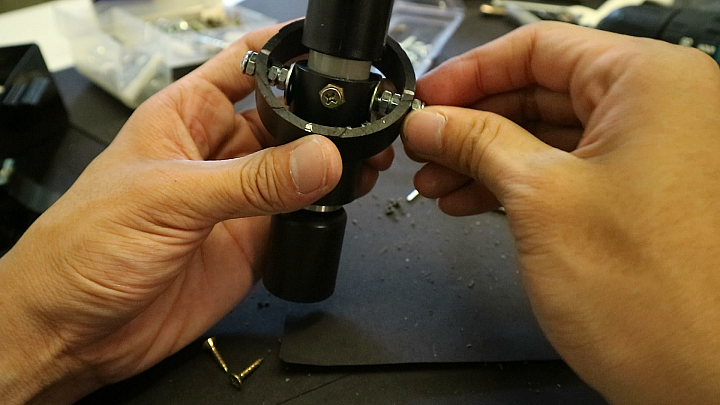

組裝到剛剛做好的主軸上，基本的結構就完成了
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-f069517f4a7dc00352bb68ab0a478d76.png)

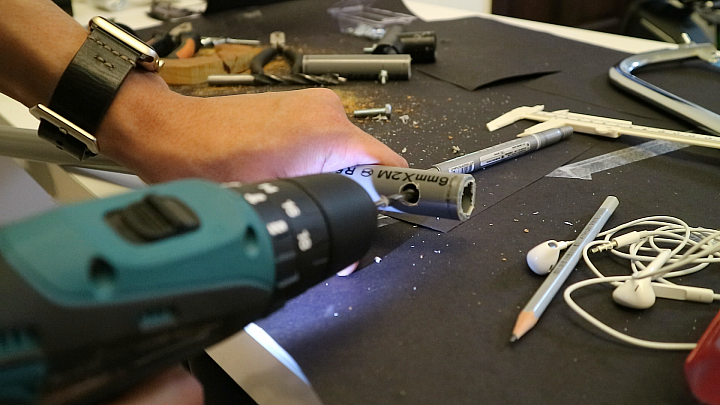

再來要開始製作最外軸和把手的部分
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-cb3b5d12c1c50f31a715019dc1911b38.jpg)

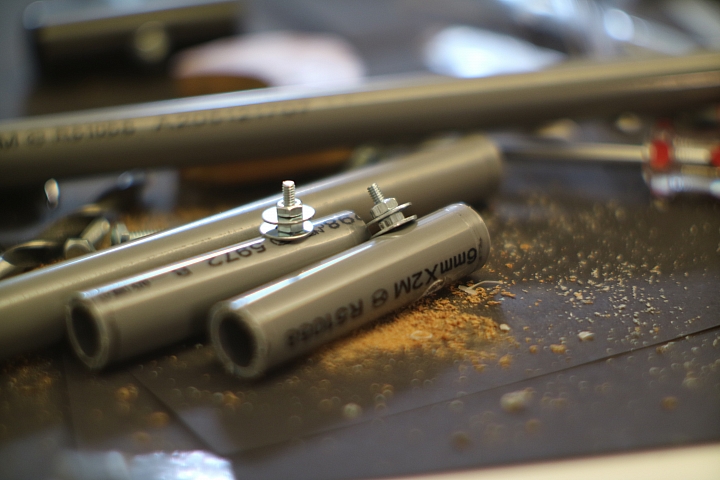

我做了兩隻可以咬住中環的棒子
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-6d95377ce40908e01666801bc2c3b0fd.png)

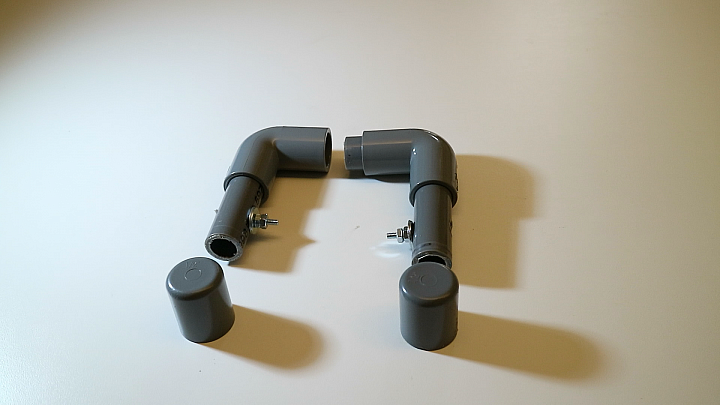

做了基本的速組並上漆
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-034ae324c1a16e4d45e27fecf537aafa.png)

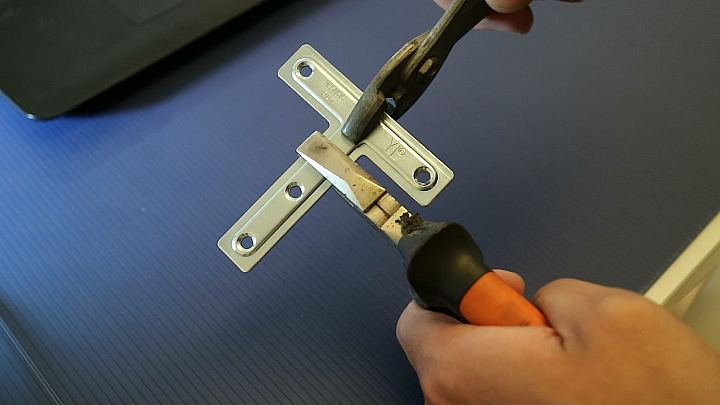

把手的部分適用T型鋼片去做銜接，用兩隻虎鉗做掰彎
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-bc1c3881c3749213bcf5fce63050877a.png)

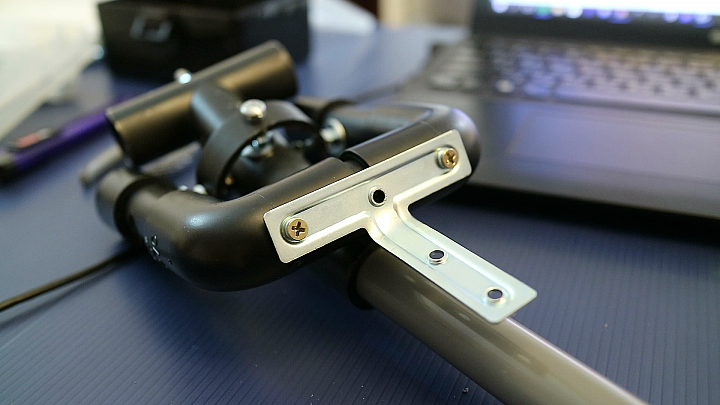

並用螺絲固定
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-35a7cd7e51ea970740809b19746492b3.png)

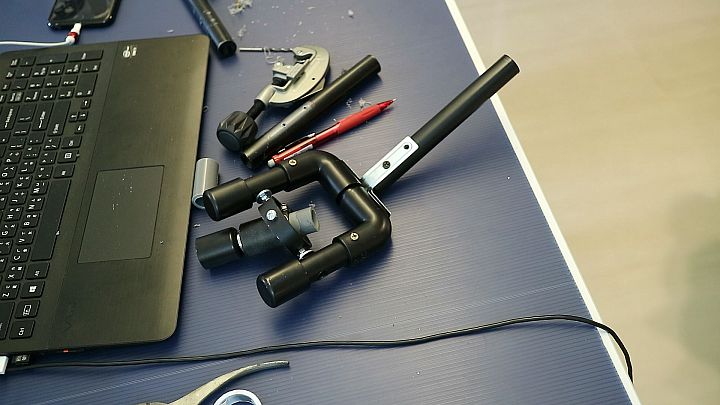

裝上盒是長度的水管作為把柄
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-52868af5a7a1b437074f3585bc130b22.png)

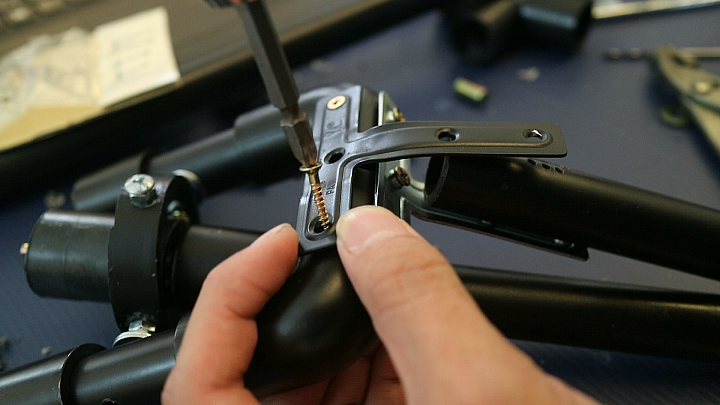

一片有點不夠耐的感覺，於是我在加了一片漆黑的T型鋼片去做固定
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-0e92ee647ab548b4321365ff8cb821ff.png)

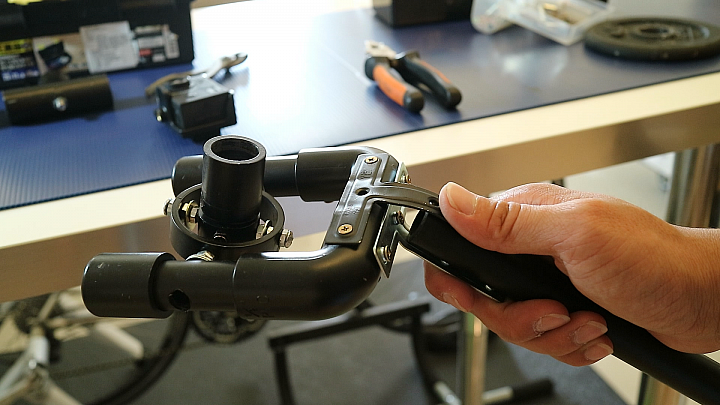

完成後大概像這樣
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-3b837478a4c2f381b122cbde816857f6.png)

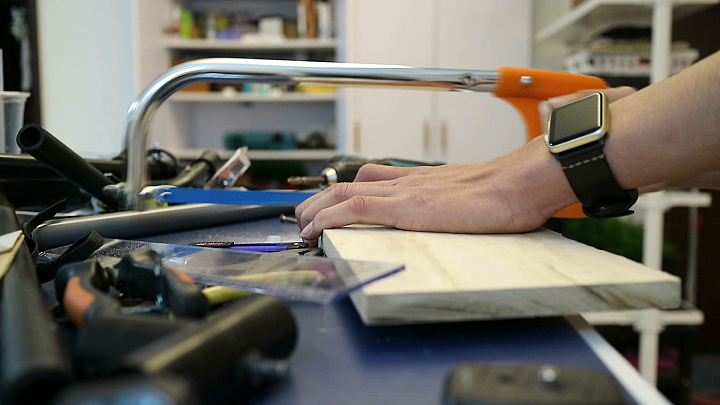

接下來就是下擺重物的部分
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-d63e19a4d1d93d4c65ca9168006a28af.png)

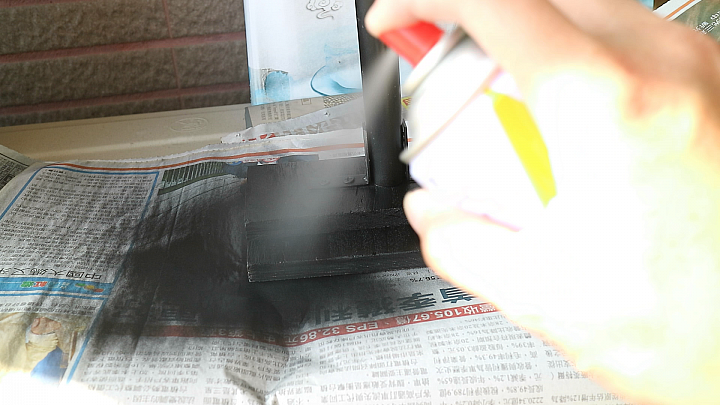

我是先用兩層木頭去作配重，並漆黑
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-17b26d099af2fdcf580cdf0d3dc89dcd.png)

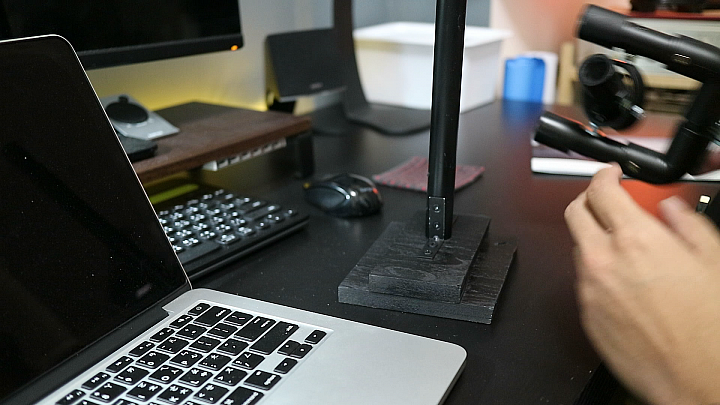

拴上木板
![[更新DIY]相機三軸穩定器](http://attach.mobile01.com/attach/201702/mobile01-b071a116032d51c2d20c9ee16014ac7e.jpg)

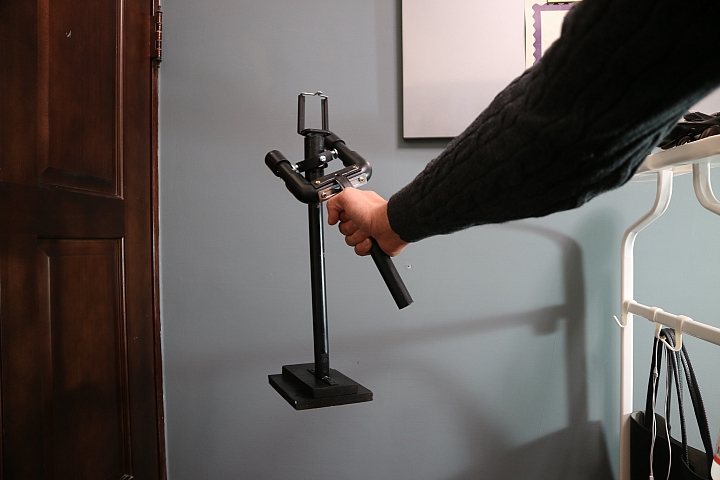

成品大概像這樣，由於配重問題長年不知如何解決，小弟只能先架手機等比較均勻重量的錄影設備
以上純屬太閒，娛樂性分享🙏
測試影片會盡快發布
