[實作]DSLR之LCD觀景窗

大家好

為什麼會叫做「DSLR之LCD觀景窗」呢？
因為是接在DSLR上面的LCD，所以就直覺的把他叫做「DSLR之LCD觀景窗」
如果想要把他接在傳統SLR上面也可以；毛起來想要接在DC也OK。
那為什麼會做這個東西呢？主要原因為下：

原因1.與許久以前，小弟發表的一篇文章[實作]OLYMPUS C-5050Z的自拍鏡的理由一樣
當背著一台看起來跟石頭一樣重的相機，並且對著不懂得人介紹著這台相機有什麼功能時
通常客氣的人會對你有著些許敬畏的微笑，熟的人會對你說：「你瘋了喔，我一台FX7放口袋，隨時拍就好了阿。」
更熟的人會冷冷的說(通常是姊姊或妹妹或是女朋友)
「這麼厲害喔...喔...有什麼用...人家我同學的相機都可以自拍，而且只要五千耶，比你的好。」
對...沒錯！想要自拍...不對阿，自拍很簡單阿，稍微抓一下感覺，稍微練習一下就知道角度怎麼抓了呀
(雖然沒什麼人那這種相機在自拍啦 但 有時候總要留個念呀)
對對對，我承認，這時候就要繼續看下去

原因2.當把相機交到別人手上，希望別人幫忙拍照時
大家都會很努力的盯著LCD，看了半天之後，大聲喊著：「先生~你的LCD怎麼打開阿，壞掉了嗎」
只能尷尬的回答：「對不起，這只能看著觀景窗拍照喔」
通常，這時候就會看到對方一臉懷疑的表情
如果這個人是跟你認識的，而且還很熟的話他會說(通常也是女朋友說的)
「什麼跟什麼阿！？好爛喔，你買到一台爛相機，為什麼只能看觀景窗」
內行一點的會說「哇靠，沒必要省電省成這樣吧」
哎~ 臉上三條線 以上兩點原因，好像說服力不是很強，好像都是為了面子，那重點??

原因3.街頭速寫
當你拿起這麼一大台的相機，相信無論是誰看到都會怕，別說表情不自然，沒過來揍你就算不錯囉，還想拍咧
有些人會說「唉呦 角度要自己抓啦 久了就有感覺了」對對對 這個我也承認 練久了 功夫就有了

原因4.其實這才是最重要的原因
當要拍些某些秀展、比賽或是婚禮的時候
通常站的遠，這時候要用長焦的鏡頭，而長焦鏡比較難確定有沒有拍到主體
而且這時候大家會擠成一團，不要被人群擠到喘不過氣來就偷笑了
還有可能讓你把相機擺在眼前，讓你慢慢的對焦，慢慢的構圖嗎？
所以最好就可以高高的把相機舉起來，抬頭看LCD大概的構圖，大概對焦點

所以整體的架構很簡單：拿個攝影機去拍對焦屏，然後直接輸出到螢幕
攝影機就用針孔攝影機；螢幕就用小的液晶螢幕
就這樣啦 好了 說了那麼多 開始依序的介紹今天的主角吧

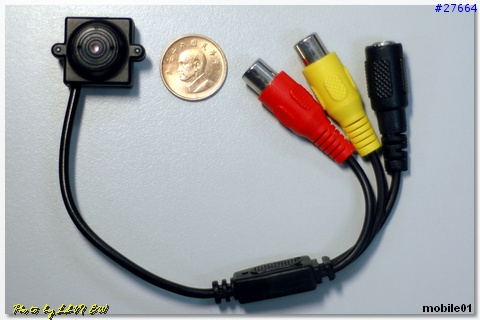

針孔攝影機 搭啦~

所以，攝影機的體積越小越好，功能越少越好，不用聲音
我到國際電子商場買的，買的時候發生了件蠻有趣的事情
我：「老闆，我要攝影機，不要有聲音的功能，越小越好，一定要有線，不一定要彩色」
老闆轉身拿一台給我「拿去，這台就是了」
我：「喔 謝謝，可是老闆，這條黑色的是電源，黃色的影像，那麼紅色的是什麼？」
老闆：「喔 那是聲音 但是你不要聲音，我跟你說 你不要接就不會有聲音了」
...............................臉上三條線.........

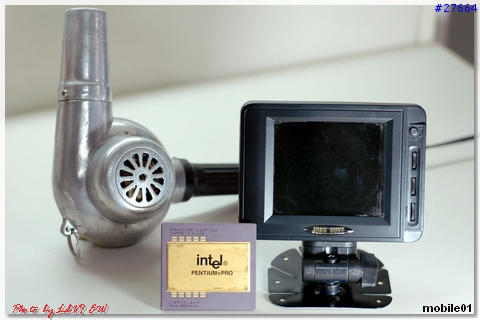

扯遠了 接下來介紹便宜的液晶螢幕

前面和後面放的都是比例尺 沒有特殊意義

接著只要把攝影機放在觀景窗前面就完成了

真的有這麼簡單嗎？太欺騙社會啦

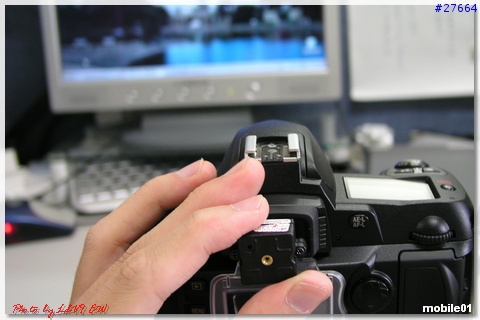

請觀察上圖，我用DSLR拍電腦螢幕，再用攝影機拍DSLR的觀景窗，並且輸出至小螢幕

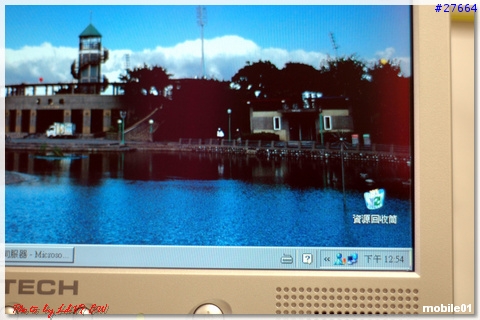

我們先看看DSLR所拍到的

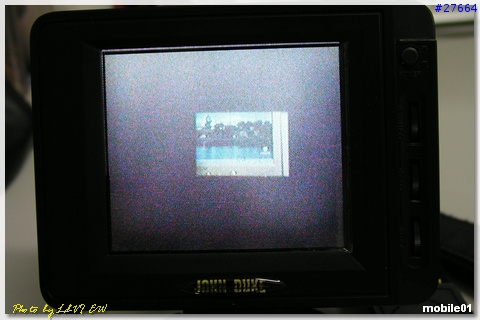

而小螢幕的輸出長的什麼樣呢？如下

哇~ 不用小成這樣吧...
其實因為攝影機本身為針孔攝影機，當然拍攝的範圍要廣
所以 他的視角大概和28mm的鏡頭差不多吧(大概啦)
邊邊當然就一堆黑黑的啦

怎麼辦，把四周所有可以用的透鏡以及透鏡組拿來用，廣角鏡也好，增倍境也好...
但...好像都不行耶...難到就這樣了嗎...有句話說「生命會自己找出路的」
在絕望的時刻，我發現躺在一旁，沒有人想要的報廢UMAX掃描機
對 ~~~沒錯！掃描機裡面有鏡頭，二話不說 拆了他 還客氣些什麼

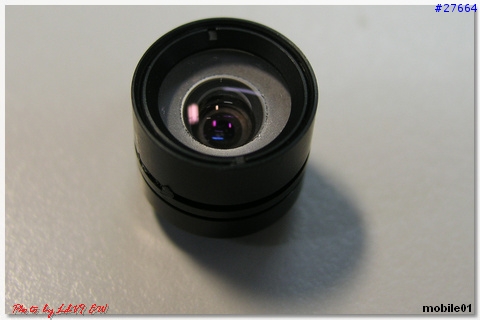

拆開之後，得到了個鏡頭，如下：

哈哈 看起來有點像拍賣網站賣的鏡頭，九成新 品相良好 平時皆放於防潮櫃

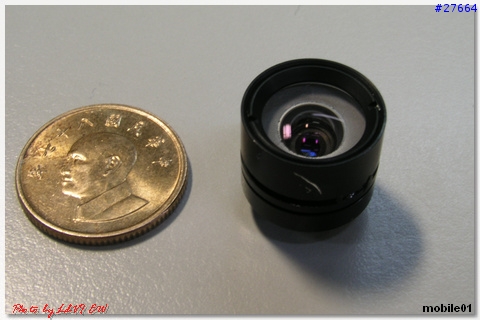

到底有多大？放個比例尺在旁邊吧

哇咧 原來這麼小...當然啦 他在掃描機裡面 當然不能大囉

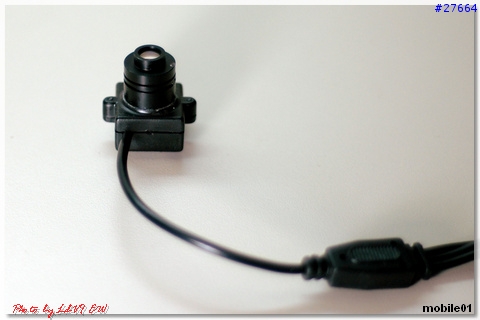

經過一連串的測試之後，發現和原本的攝影機很配，所以就把他裝配成這樣


好 接下來要固定在觀景窗前面阿 這樣才有意義 不然拍照的時候手還要拿著，太累了啦~

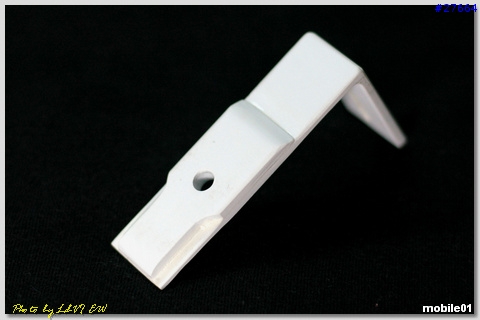

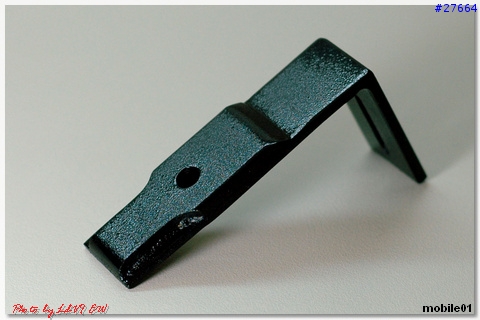

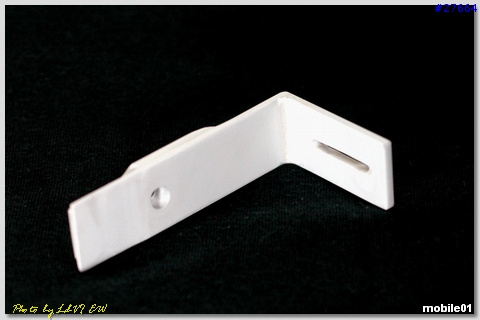

架子用塑膠做的

磨阿磨 黏阿黏 自己花了點時間弄


弄完成了 一定要噴點漆呀 白色的能看嗎 又不是鏡頭小白 呵呵 身分地位的象徵

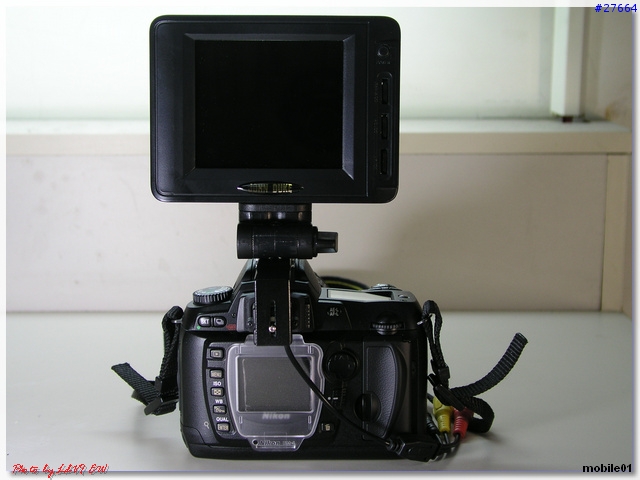

好囉 架子做好之後，一定要把攝影機和小螢幕裝上相機的配配看呀

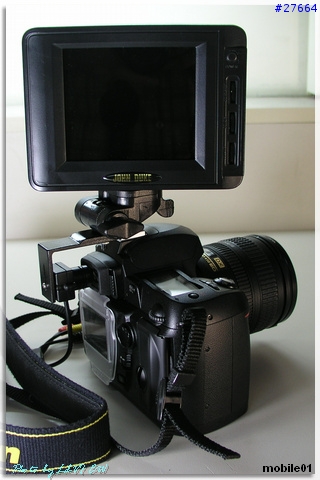

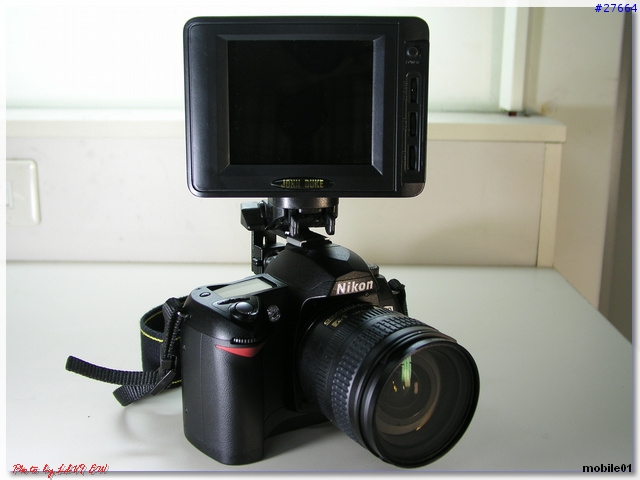

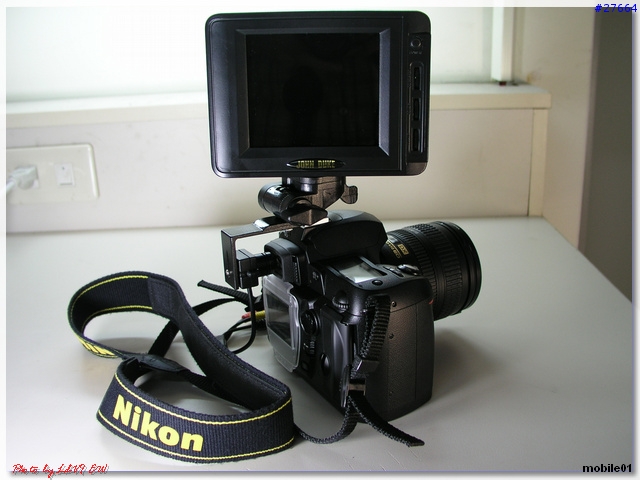

遠一點看 就長這副德性啦 哈哈

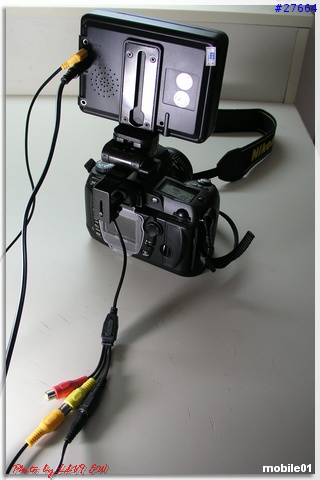

線路也不複雜 由左而右依序為攝影機訊號(Out)、電源(12 DC)，螢幕訊號(In)、電源(12 DC)

說到電源，打算以無線電對講機的電池作為供應電源，正好12 DC, 1400mAh(規格好像這樣 忘掉了 電池現在不在手邊)體積不大，有方便性

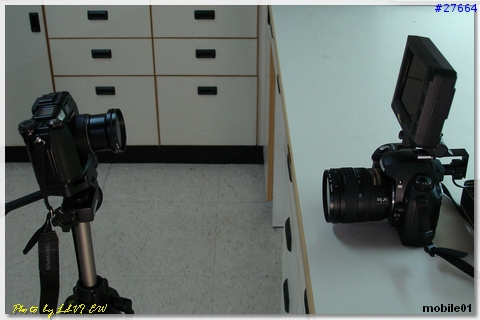

來看看效果如何，下圖為系統架設圖：右邊為DSLR，左邊為DC，手上再拿一台跟別人借的相機


首先先看DSLR所拍出來的DC

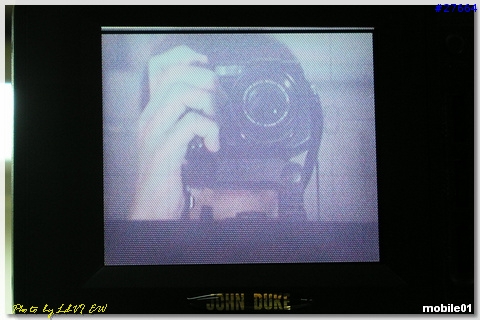

接下來看DC拍 攝影機拍DSLR的對焦屏 的影像
(有點繞舌 簡單的說 拿DC拍LCD)

嗯 眼尖的人一定發現了 阿為什麼下面黑黑的？下面當然要黑黑的啦 嘿嘿嘿嘿
因為在半按快門的時候 黑色的部份會有一些資訊
譬如說 快門多少 光圈多大 曝光夠不夠之類的 所以故意讓攝影機拍下面一點

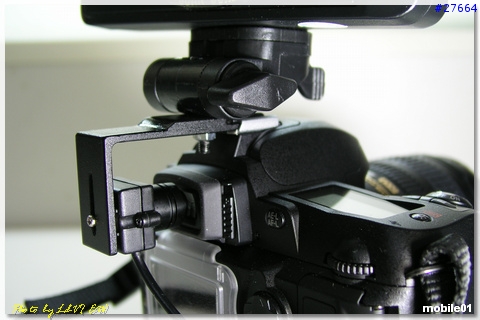

最後來點特寫吧
這個角度，可以用在雙手高舉，只要把LCD的角度往下折即可，通常拍明星的時候會用到

例如下圖：



下圖用於街拍，或者奇怪的角度，就不用人趴在地上，遭受人矚目啦

例如下圖：(以後這種角度不用趴在地上拍囉)

或者 趁著別人不知道 嘿嘿 神不知 鬼不覺

(當事人還沒同意，明天看他反應如何 哈哈)

最後這個，就用於自拍囉

這個就不用圖例說明了吧 大家都很明瞭

結論：
1.可以用更好的攝影機，不必這麼可憐用針孔攝影機改裝
2.可以用更好更小的液晶螢幕，畫質會更好，更省電，但我找不到，有誰知道的可以提供一下嗎？
3.其實如果夠大膽，可以把對焦屏給拆了，裝個CCD在那個位置，但...我是俗辣 哈哈 (這樣真的可以嗎 不知道 構想而已 我對這個不很懂...)
最後，謝謝大家的觀賞，謝謝，非常感謝~
歡迎大家的批評與指教，謝謝~~
