看到很多人在01問腳架.今天一時興起把之前買的碳纖腳架拿來剖開一番,看看到底差別在哪裡?
不過這個好奇又要花不少小朋友了,先介紹一下今天的四個主角.
由左至右,LVG->Kingjue->Ｂ牌->Ｅ牌.

碳纖腳管剖析

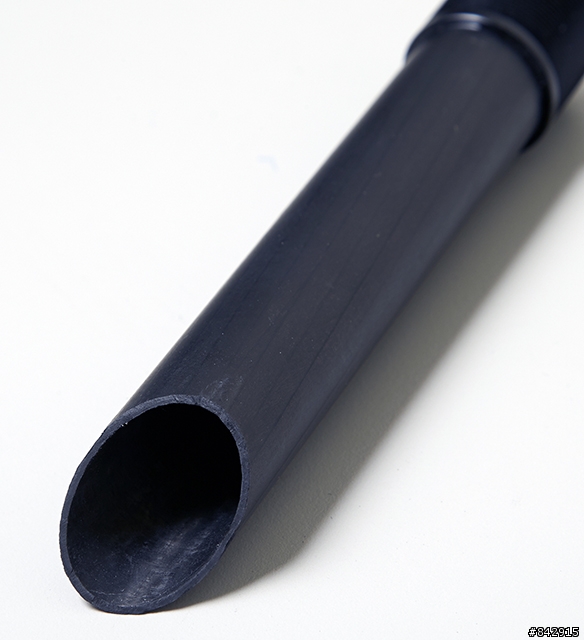

LVG C-314B碳纖維管(QIHM-8X多向複合碳纖維管)

碳纖腳管剖析

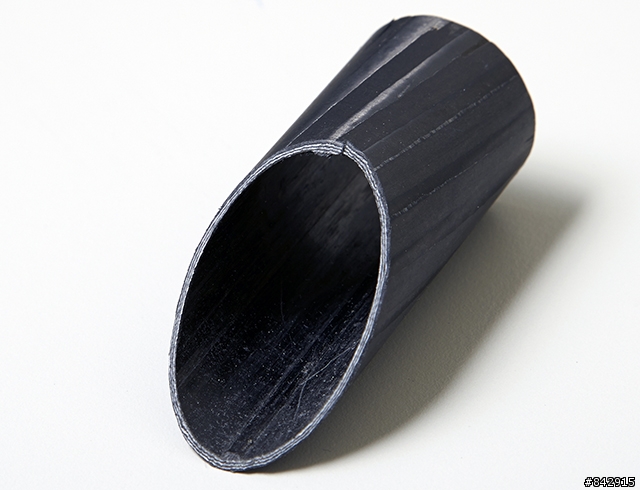

Kingjue MP-258C

碳纖腳管剖析

B牌

E牌

單就照片來看,只有LVG跟Kingjue沒有雜質.不過可能要請01上熟複合材料的神人們來解答了.

2013-04-12 19:57 發佈

文章關鍵字碳纖腳管剖析

取名真是難

取名真是難
個人積分：271分
文章編號：43059129

271分

2樓

2013-04-12 20:36

純好奇

為什麽看不到一般所謂的碳纖紋路？

還是這些只是玻璃纖維？

internetlin

internetlin
個人積分：855分
文章編號：43059584

855分

3樓

2013-04-12 21:03

chansaikit wrote:
純好奇
為什麽看不到一般所謂的碳纖紋路？
還是這些只是玻璃纖維？

我也覺得要看到碳纖編織的花紋才會覺得是碳纖材質
而且越小K數(低強度)的碳纖維編織出來的花紋越好看
其實這其間是使用編織布(woven)和單向布(UniDirection)的差別
而且單向布的強度遠高於編織布
但是沒那麼好看，也沒那麼像碳纖材質
就只是黑黑的而已

George88

George88
個人積分：31分
文章編號：43059773

31分

樓主

2013-04-12 21:14

internetlin wrote:
我也覺得要看到碳纖編...(恕刪)

就像大大說的碳纖維不是要黑黑的,可是B牌跟E牌都摻雜白色的.
這個就不知道是什麼了?

raywu2008

raywu2008
個人積分：179分
文章編號：43059871

179分

5樓

2013-04-12 21:21

George88 wrote:
看到很多人在01問腳...(恕刪)

剖了4隻腳,先推再看!!!
再怎樣都要5分給您,不給太對不起良心了!!

jamyD90

jamyD90
個人積分：1分
文章編號：43060434

1分

6樓

2013-04-12 21:53

如 internetlin 大大所言，複合材料在製程上補強材(碳纖)的疊層與設計如編織、梭織亦或是使用單一軸向的預浸材(Prepreg)都會對整體產品的機械性質有極大的影響，大大所說的碳纖紋路便是以梭織布補強製成的碳纖維產品。

但由於一般腳架的主要受力以0度之軸向受力和正負45度的剪力為主，如果以梭織布做補強的話僅能在0、90度方向做補強，且以梭織布做補強的話，梭織布的相互交織會使碳纖維產生交織點與捲曲(Crimp)在製程上便容易於複合材料中產生空孔、純樹酯區(Resin rich)等應力集中區，因此在樓主的圖中才可以發現碳纖維腳架的製程多半以單一軸向的預浸材依不同角度疊層而製成。

小弟對複合材料也仍在學習中，若有錯請專業的大大更正!!

至於白白的部分小弟也挺好奇它究竟是什麼的，只好有請專業大大解答了!
