3/16更新---單點觸發閃燈故障請教。

陌生的路
個人積分：1186分
文章編號：38183638

1186分

樓主

2012-09-02 1:03

單點觸發閃燈故障請教。

型號：閃燈Pearson PF-1

狀況出現：某次使用電力較低的電池之後
問題：愛閃不閃。拍照使用約10次閃2次....

請教可能是哪邊出問題？

電池是三陽低自放3號電池 4顆
有3組交換使用，故障前一切正常。

3/16更新---單點觸發閃燈故障請教。

3/16更新---單點觸發閃燈故障請教。

3/16更新---單點觸發閃燈故障請教。

3/16更新---單點觸發閃燈故障請教。

3/16更新

這支閃燈，屬高壓觸發閃燈。量過為150V。
之前又開始不正常。束之高閣好一陣子。

HS10 不爭氣，閃燈沒力。

目前閃燈還是出現要閃不閃的情況。
現在連關閉開關閉也不一定觸發，非得重複開關幾次才行。
底下的觸發座有時也會不觸發，用了電線短路有時也會失效。

真的不行了嗎?有請高人。

2012-09-02 1:03 發佈

文章關鍵字閃燈故障 3/16

陌生的路
個人積分：1186分
文章編號：38317322

1186分

樓主

2012-09-07 20:35

使用電線短路觸發閃燈正常。

相機觸發不了閃燈。可能觸發不到短路的標準。

roachc

roachc
個人積分：539分
文章編號：38325718

539分

3樓

2012-09-08 7:20

不見棺材不掉淚 wrote:
使用電線短路觸發閃燈...(恕刪)

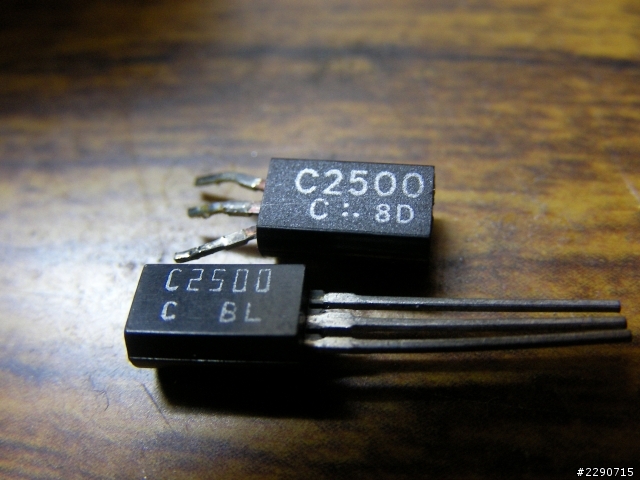

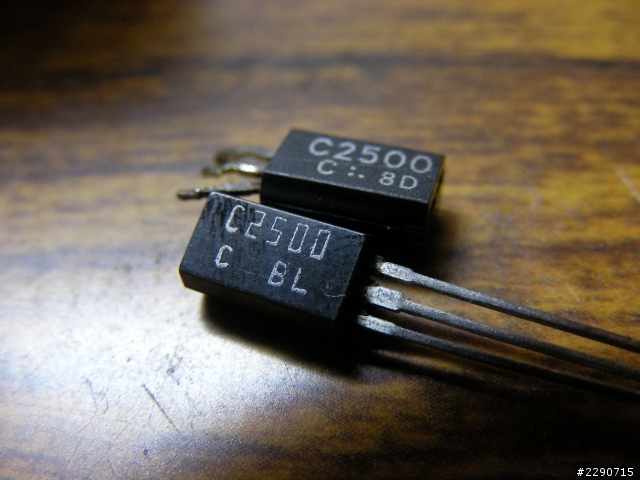

是不是 C2500 高速觸發電晶體的 Hfe（Ic/Ib）值衰退？
會焊接的話，換一顆 C2500 試看看。

會（用三用表）測電晶體的 Hfe（Ic/Ib）值更好，
挑一顆 Hfe（Ic/Ib）值高的來用。

陌生的路
個人積分：1186分
文章編號：38485540

1186分

樓主

2012-09-14 20:45

roachc wrote:
是不是 C2500 ...(恕刪)

去電子商店買了焊上連充電的功能都沒了....

焊回後恢復正常。
相機是富士的HS10。送修原廠說熱靴正常。

陌生的路
個人積分：1186分
文章編號：38485795

1186分

樓主

2012-09-14 20:58

不見棺材不掉淚 wrote:
去電子商店買了焊...(恕刪)

我用電表測試

HS10的短路訊號很弱？
短路訊號達1000歐姆以上

圖片是示意圖。不是熱靴實際測試。

陌生的路
個人積分：1186分
文章編號：38485926

1186分

樓主

2012-09-14 21:04

不見棺材不掉淚 wrote:
我用電表測試HS10...(恕刪)

300歐姆即無法觸發....

真不知是閃燈問題還是相機問題？

roachc

roachc
個人積分：539分
文章編號：38487905

539分

7樓

2012-09-14 22:33

不見棺材不掉淚 wrote:
去電子商店買了焊...(恕刪)

糟糕！我說錯了！
那顆是震盪晶體，
跟旁邊的變壓器形成高壓電迴路用的......SORRY

不見棺材不掉淚 wrote:
HS10的短路訊號很弱？
短路訊號達1000歐姆以上

這台閃燈用線圈直接觸發，
故短路電阻必須低於 300歐姆，
而 HS10 是電晶體驅動外閃（內阻較高），
無解！

PS：
傳統機械式相機是白金點直接短路觸發，
短路電阻近於 0歐姆。

除非您會改閃燈觸發電路，
先將線圈到觸發點（接熱靴的點）切開，
用一顆 PNP 電晶體，
C 極接地，
E 極接線圈，
B 極接觸發點（接到熱靴），
就醬！......希望您看得懂。

陌生的路
個人積分：1186分
文章編號：38488822

1186分

樓主

2012-09-14 23:06

roachc wrote:
糟糕！我說錯了！那顆...(恕刪)

剛剛翻箱倒櫃找到2顆電晶體

不知哪顆適合

1.PN2222

2.78L05

roachc

roachc
個人積分：539分
文章編號：38503060

539分

9樓

2012-09-15 18:25

不見棺材不掉淚 wrote:
1.PN2222
2.78L05

1.
PN2222（美國編號 2N2222）是 NPN 的電晶體，不行！
要 PNP 的才行，
日本編號是 A 開頭的（實際是 2SAxxx）。

2.
78L05 不是電晶體，
雖然長相跟功率晶體幾乎一模一樣，
是正極輸出 5V 的穩壓 IC，
L 代表是低功率，
輸出電流比較小。

roachc wrote:
除非您會改閃燈觸發電路，
先將線圈到觸發點（接熱靴的點）切開，
用一顆 PNP 電晶體，
C 極接地，
E 極接線圈，
B 極接觸發點（接到熱靴），
就醬！......希望您看得懂。

借用您的圖：

觸發點就是圖中綠圓圈處，
把那一條紅電線焊開，
C 極接地......電池負極
E 極接線圈......紅線
B 極接觸發點（接到熱靴）......綠圓圈處那根金屬接觸點

陌生的路
個人積分：1186分
文章編號：38535520

1186分

樓主

2012-09-17 11:01

roachc wrote:
1.PN2222（美...(恕刪)

感謝，我再找找。

要 PNP 的才行，
日本編號是 A 開頭的（實際是 2SAxxx）。
