carl3104 wrote:
這個圖是錯的喔，如果...(恕刪)
其實並沒有錯啦!那張圖表示的是無數個聚焦點所組成的"焦平面"，而該焦平面覆蓋於感光元件或底片上就可成像。影像經過鏡頭聚焦之後並不會全部落在"一個點"上，不然感光元件做成針頭般大小即可，就不用那麼大囉!
carl3104 wrote:
這個圖是錯的喔，如果...(恕刪)

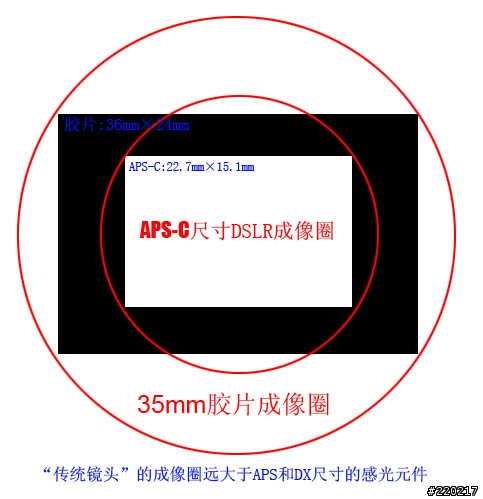

大大們畫的都沒錯，只是要表達的東西不同。那些都只是概念化、量化的圖式而已，你畫的是焦點有無匯聚成清晰的影像，而你引言的大大畫的是成像圈內的影像表達方式，如下圖所示的影像圈，並沒有衝突，只是要在黑箱中才看得到影像。
擷圖自http://www.pconline.com.cn/digital/dc/pingce/0508/692110.html
原本要畫圖的，網路抓比較快。
還有更多的圖為光的波長圖、光的折射角差異。這些圖都只是把一單面向的東西獨立表示出來，因為鏡頭不可能做得像理想中的圖一樣，例如依造光的波長特性，紅光波長較長、其次橙色....到藍色、紫色等...，不可能完全正確地匯聚在焦平面，因而造成色散。
光的折射角差異，像廣角鏡需要用折射率高的凸透鏡，所以最終妥善矯正的影像，其每一段光通過鏡片，最外圍的光產生較大的偏射角，較中心的折射率較低，造成不同折射率，於是有球面像差。
還有光不可能規規矩矩正面從鏡頭前面來，譬如從鏡頭上方射入的光線，造成離光軸越遠的光所產生的小圓越大，形成彗星象差。
還有像散，造成影像的不清晰，這部分我也不會解釋，勞請會畫圖得大大指教。
再好的鏡頭，不可能完全克服各種像差、色差，就連中庸的50mm，也有些微的色、像差，只是矯正得在100%crop看也不會很明顯，實際上是不為肉眼所看出。
有一本中國攝影出版社出的"攝影鏡頭的性能與選擇"一簡體書，裡頭很詳細介紹光的特性、鏡頭成像、鏡頭設計的發展、鏡頭光學素質辨析等...
MP2500+ wrote:
有圖有真相

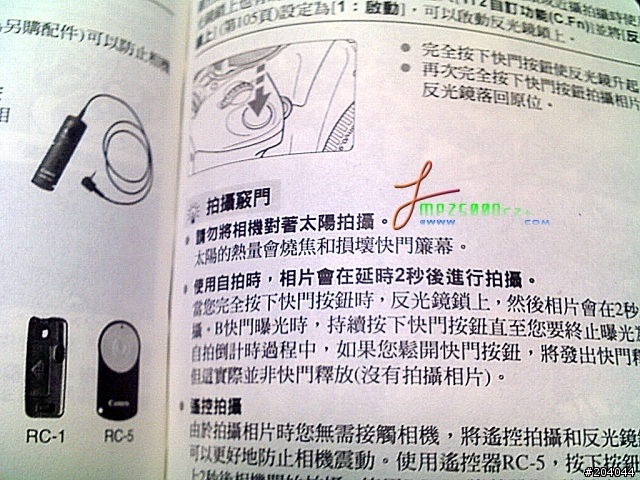

CANON 400D的說明書裡有一句是這樣說得..........
我想您可能斷章取義了，我找出了400D的說明書看了一下，那頁是在說"反光鏡鎖上"這個功能，那是在長時間曝光或避免震動的情況下預先將反光鏡掀起，這時候快門簾就暴露於鏡頭的成像上，當然如果這時候你對著太陽，就會有燒毀快門簾的可能，但除非刻意或不小心這麼做，不然實際使用上根本不會遇到這個問題，因為拍攝太陽沒有必要做反光鏡鎖上避免震動的操作。
godworld wrote:
大大們畫的都沒錯，只是要表達的東西不同。
基本上成像圈跟我們所討論的焦點問題沒有什麼關係吧，我們主要探討的是太樣光的聚焦點是不是真正落在感光元件上，MP2500+大大的觀點就是太樣光的聚焦點會在感光元件前方，因此他將圖畫成在感光元件前方光線有所匯聚，因為匯聚的地方不在感光元件上，因此不會對感光元件造成傷害，但事實上只要對焦正確這個匯聚點就會落在感光元件上。
心靈奧客 wrote:
其實並沒有錯啦!那張圖表示的是無數個聚焦點所組成的"焦平面"，而該焦平面覆蓋於感光元件或底片上就可成像。影像經過鏡頭聚焦之後並不會全部落在"一個點"上，不然感光元件做成針頭般大小即可，就不用那麼大囉!
您所說的焦平面可以用下面那張圖來做解釋，假設我們拍攝一張可視為無限遠的風景，因為景色無限遠所以是平行光，這時候下面景色的一個點經過透鏡成像在感光元件上方的一個點(圖中的紅線)，中間景色的一個點經過透鏡成像在感光元件中間的一個點(圖中的綠線)，但是一個景象有無限多個點，無限多個點經過透鏡的折射就會形成一個焦平面，所以這張圖的意思並不是全部影像只會形成一個點喔，我想您可能誤會了。
攝影新手的家 http://easyshot.mytw.net
相機的設計是安全的，除非給了搞不清楚狀況的人....
