大羊 wrote:
鎖到滑牙常常發生（修...(恕刪)
感謝大羊大的分享，
那這樣小弟就了解了，
所以應該就是鋁材的原故，
那真的只能小心為妙了，
也感謝大家的回覆，
讓小弟獲益良多，
感恩!!
zhanbx wrote:
小弟於一月初左右買了一管副廠70-200mm F2.8公司貨(沒有HSM那管)，
大概在過年的時候於拆裝腳架環的時候發現螺絲滑牙了，送去維修，
對方態度強硬的告知以他們判斷是人為疏失造成損壞需付費更換，
而這是他們第一次遇到的情況，最後看在金額還不算大，
我就懶得再跟他們討論了~@@...(恕刪)
兩三個解決方案
1. 買個副廠 70-200 mm f/2.8 的 tripod mount ring, 可以上 ebay HK 去找. 我的 Canon 80-200mm f/2.8 用的腳架環就是從香港 ebay 買到. 有黑色與象牙白兩種. 做工還不錯. 最重要的是, 這家的 tripod mount ring 的螺絲孔裡有鑲嵌鋼質螺紋 (steel screw thread insert), 比較耐用.
2. 把底下的固定螺絲由鋼質換成直徑略大的鋁質或是黃銅螺絲, 但是這樣別的玩意就不能用.
3. 去五金店購買鋼質螺紋襯套 (screw thread insert) 自行修復 (這樣還可以順便升級便宜離機閃燈座的塑膠螺紋). 底下有原廠提供的拆裝圖解教學.
Keysert® Key-Locking Screw Thread Inserts
http://www.newmantools.com/key.htm
4. 原先鎖進去的螺絲是不是沒有倒角去毛邊?
山不在高有仙則名
水不在深有龍則靈
機不在貴要拍才行
BSA wrote:
兩三個解決方案1. ...(恕刪)
挖賽!感謝BSA大熱情的完整方案的分享!!
小弟充分感受到這邊各位大家的熱心實在是太感謝大家了!
感恩!!
小弟在看完之後傾向第一個方案，
應該也會去ebayHK找一個備用吧~
感恩!!
至於倒角去毛邊，
小弟不是專門就不會看，
附上照片請BSA鑑定看看，感激不盡!!

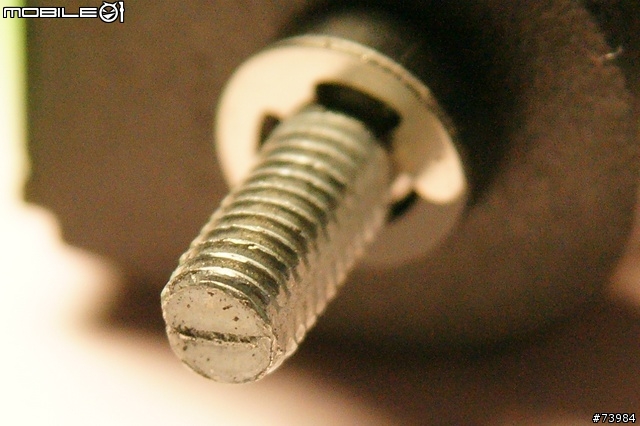

新的:
舊的:
taiwan_digital wrote:
看來BSA兄與大羊兄...(恕刪)
當然還是最感謝taiwan_digital大第一時間的分享囉，
否則我想這篇應該就沉下去了~
當然也感謝回應的各位大大，
小弟銘感五內!
望遠鏡頭沒有腳架環幾乎是廢物. 抖得只能在晴天中午使用!) 等到發現陰天, 黃昏幾乎無法拍攝. 只好老實連上 Canon USA 郵購失蹤的腳架環. 哪知道不看不知道, 一看嚇一跳. 五六年之前 Canon 原廠腳架環要價 130 還是 180 美元一隻. 還不一定有現貨. 心情真是突然由雲端跌到谷底. 無奈之下只好自己硬著頭皮上網補齊附件.
當然在這過程中是買了一些不合用的玩意, 當年的售價約 50 ~ 60 美元加上 HK - USA 國際郵費 10 美元加運輸保險, 一隻 HK 的 after market 腳架環幾乎要花 70 美元等上一個月. 看在能省 100 美元的份上也就放手一博, 賭它一把. 後來誤打誤撞居然也讓這些玩意都派上用場. 廢話不多說, 請大家看圖說故事. 關於照片的顏色, 我也知道很爛, 別挑了這不是問題重點!
Canon 系列鏡頭至少有兩種腳架環, 分別是 Tripod mount ring (圖左)與 Tripod mount ring B (圖右)

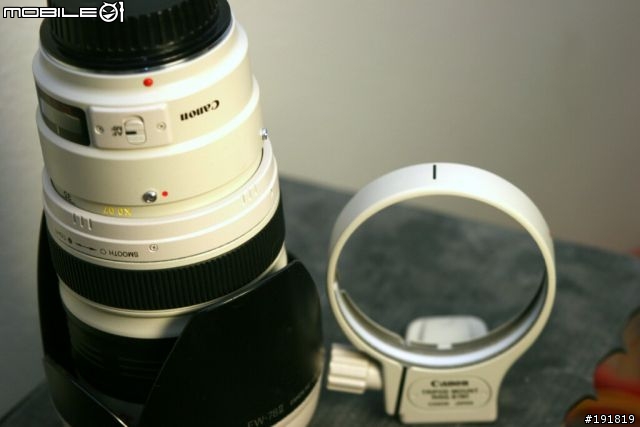

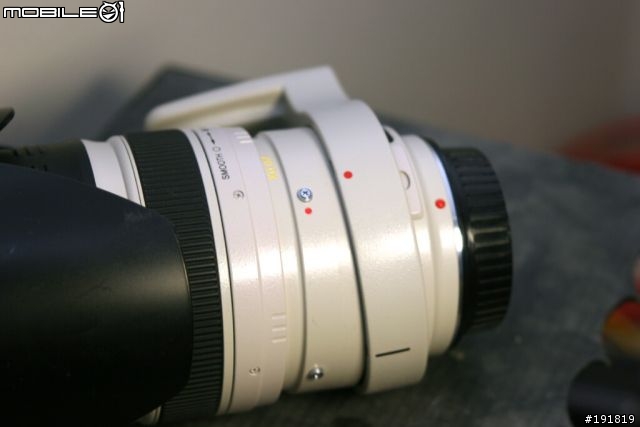

Tripod mount ring B (圖右) 拆卸時需要鬆開固定螺絲 (內有 C 環卡住, 無法完全退出), 然後將環上紅點對準鏡頭機身接頭的指示紅點, 然後往鏡頭後方平推即可輕鬆滑出.
完全拆開之後可以發現使用 Tripod mount ring B 的鏡頭利用四顆突起的螺絲嵌入腳架環.
Tripod mount ring A 拆卸時也需要鬆開固定螺絲,
不同的是螺絲只要旋轉 90 度, 將白點記號對齊之後拉起就可釋放固定卡榫. 腳架環就分成兩半打開.
是這 Tripod mount ring B (左方, 灰白) 與 Tripod mount ring A (右方, 黑色) 的比較. Tripod mount ring B 比較大.
Tripod mount ring B 的內徑大約是 78 mm
Tripod mount ring A 的內徑大約是 65 mm
如果買錯的話就會像下圖, 不是卡不進去就是根本無法固定. 所以購買腳架環之前最好把鏡頭的型號寫清楚, 或是用游標卡尺測量鏡頭裝置腳架環之處的外徑.

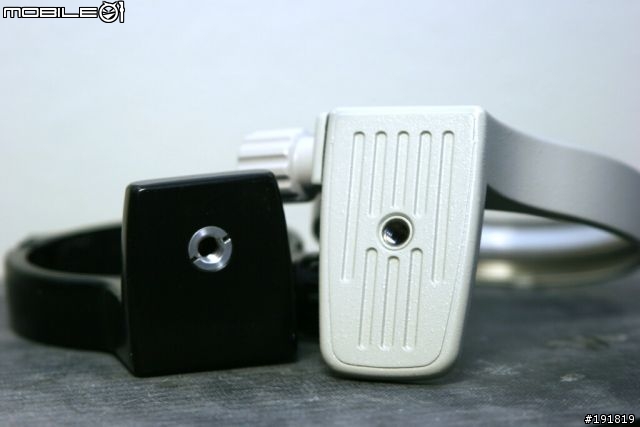

注意一下這兩款腳架環底部鎖入三腳架的部分都有嵌入耐磨的鋼質螺紋襯套
這裡是閃燈架(三腳架)的固定螺絲 (黃銅鍍鉻), 注意螺紋是連續的
三腳架固定螺絲鎖入腳架環
英制螺絲攻 -- 三腳架用的是 1/4 英吋螺絲攻, 螺絲板與對應的鑽頭

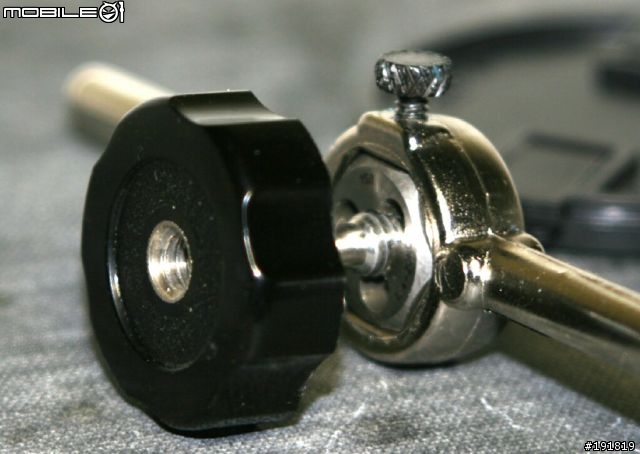

挑出 1/4 英吋螺絲板裝入扳手
利用 1/4 英吋螺絲板把螺絲削到正確的大小, 記得加入車削油或是廢機油降低磨擦
螺絲板其實就是具有車削能力的螺帽, 它可以把擠壓成形的螺絲削成正確的直徑與螺距. 當然要進退進退, 一次削掉一點點金屬.
同理可知, 當鋁或是塑膠第一次裝入鋼質螺紋襯套 (有時是把它套在螺絲上錘進去) 之後. 螺紋可能有些變形. 可以用螺絲攻加以整修.
山不在高有仙則名
水不在深有龍則靈
機不在貴要拍才行
zhanbx wrote:
挖賽!感謝BSA大熱情的完整方案的分享!!
小弟充分感受到這邊各位大家的熱心實在是太感謝大家了!
感恩!!
小弟在看完之後傾向第一個方案，
應該也會去ebayHK找一個備用吧~
感恩!!
至於倒角去毛邊，
小弟不是專門就不會看，
附上照片請BSA鑑定看看，感激不盡!!
新的:...
您不妨去五金行買幾顆 1/4 英吋規格的不鏽鋼螺帽與螺桿 (P.S. 當然是買比較工整的). 用買來的 1/4 英吋不鏽鋼螺帽裝在三腳架的固定螺絲上. 假如順利裝上, 那麼錯牙滑牙的問題就不是螺絲引起的. 假如裝的時候很緊很難裝, 那麼多半是螺絲攻牙的時候沒攻好. 您可能要用螺絲板再攻三五遍.
山不在高有仙則名
水不在深有龍則靈
機不在貴要拍才行
taiwan_digital wrote:
BSA兄果然是巷子裡的。電子游標卡尺加螺絲攻整組，想必也是花了很多精神在這一塊領域
您的小黑那一支鏡頭小弟超哈的，原本有機會入手一支，但居然被人晃點
您過獎了, 其實那隻電子游標卡尺原先購買目的並不是精密測量, 而是利用它的內外卡來旋開老鏡頭前方的鋁質環狀螺絲 (也就是固定/擋住主鏡的那一圈黑色鋁片). 但是它的卡鉗太硬太銳利, 一不小心就把鋁或是黃銅刨起來一大片.
這隻電子游標卡尺是大陸製造, 在美國的郵購價不過是十幾美元. 整組螺絲攻也是大陸製造, 在 HomeDepot 賣二十美元. 買這些工具是出於無奈, 因為美國的人工比工具貴多了; 只好自己買工具土法煉鋼. 原來 80-200mm f/2.8 就是小黑, 這隻很沉重變焦比又有限, 每次都是因為它的份量十足而很少出門. 不過在不能開閃光燈的前提之下, 拿來拍室內活動 (婚禮/球賽) 倒是十分方便.
山不在高有仙則名
水不在深有龍則靈
機不在貴要拍才行
