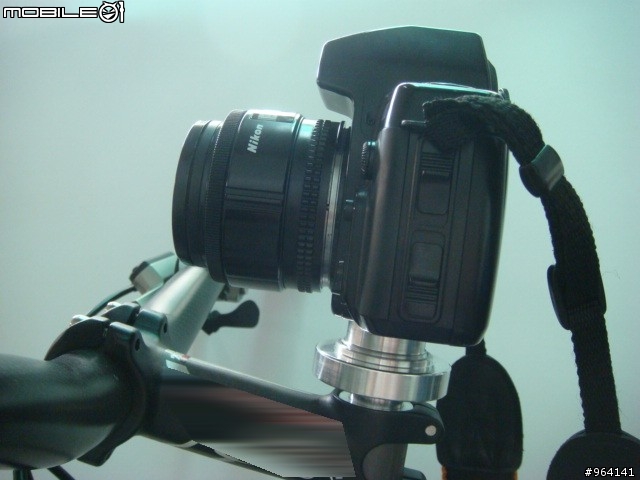

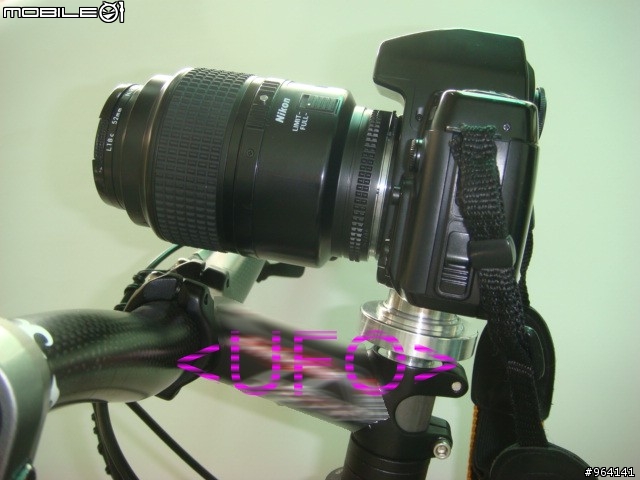

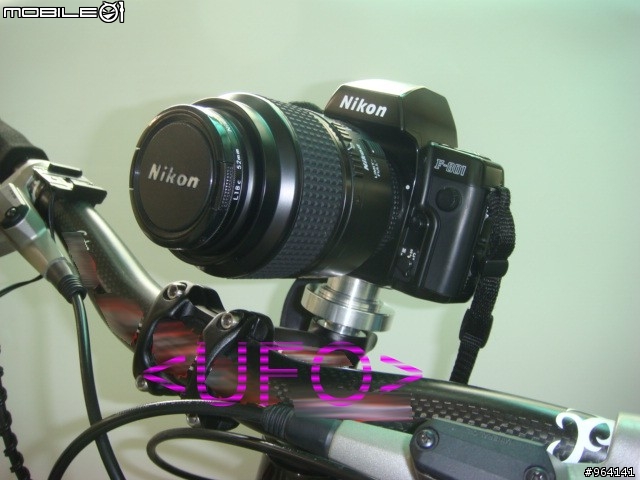

先來一張圖片給大家看看相機如何與單車的結合再發表DIY 的起因
近年來由於環保意識的抬頭油價的上漲也覺得自己該運動所以開始騎單車運動,後來騎出興趣,也因單車
的速度才讓我發覺經常走的路也有近距離之美,讓我想到塵封已久的相機想拿出來玩玩,但就是無法背著
好好的來騎車,既使背著也無法方便且快速的拿起相機按下快門,稍縱即失讓我失去拍照的機會,也就運用
自己的專長DIY設計出相機與單車的結合,經過自己的測試相機的穩定度很好,且拆下相機只需不到3秒讓
我覺得很滿意,所想發表出來供大家參考討論

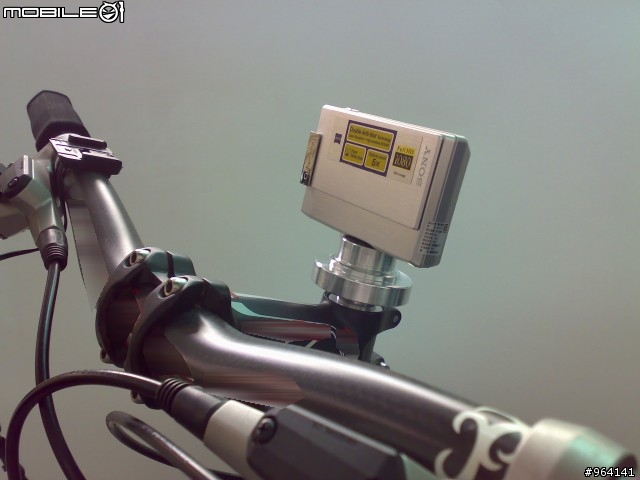

小型DC的安裝

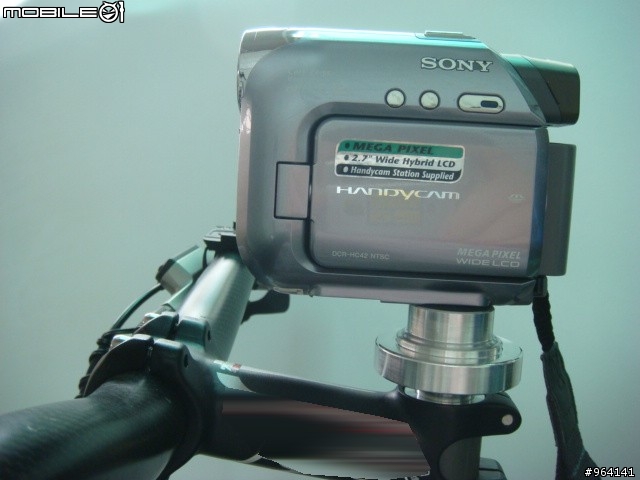

DV的安裝
這些是可安裝運用的圖,有些網友說把腳踏車當腳架我的用意是當看到美麗的事物可停下來快速的拿起相機
拍照,還有網友說邊騎邊拍照這我就得佩服他,接下來是零件的分解圖讓有疑問的網友了解,
零件的材質為7075鋁合金,重量約100g
以下圖檔為個人智慧產權所有**專利申請中**

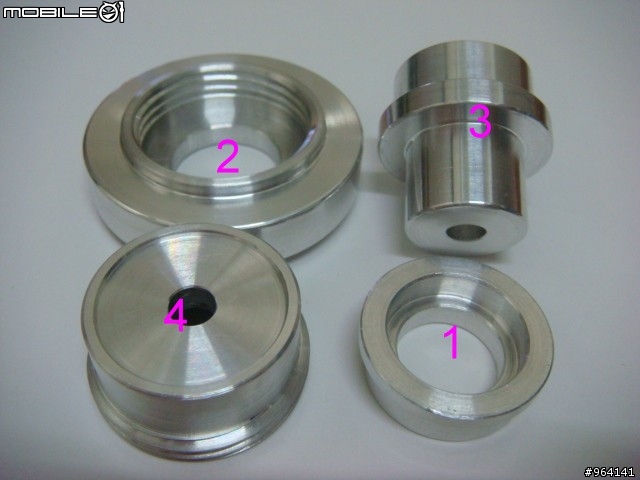

單眼相機用的零件圖

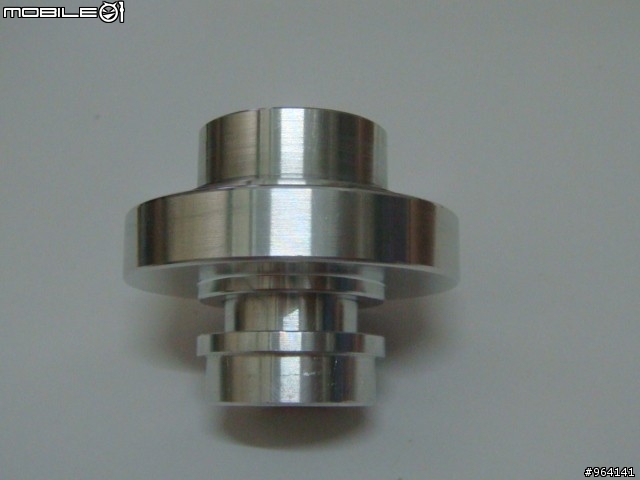

組合圖
小型DC用的零件圖
組合圖
單眼跟小型DC的不同處,編號1是一樣沒有不同

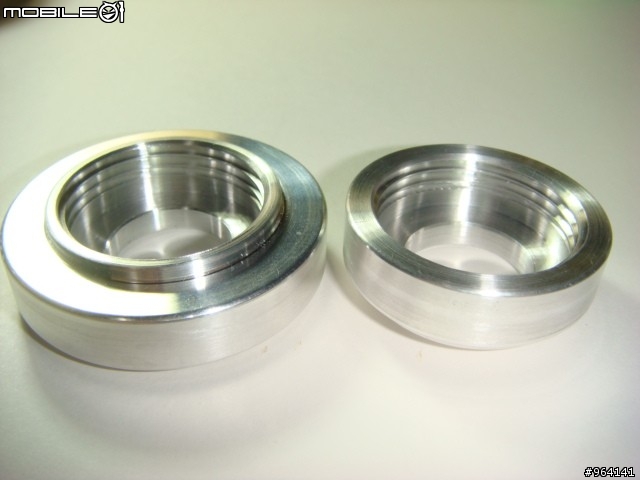

編號2的不同處左邊較大在鎖住相機能有比較大的鎖住力

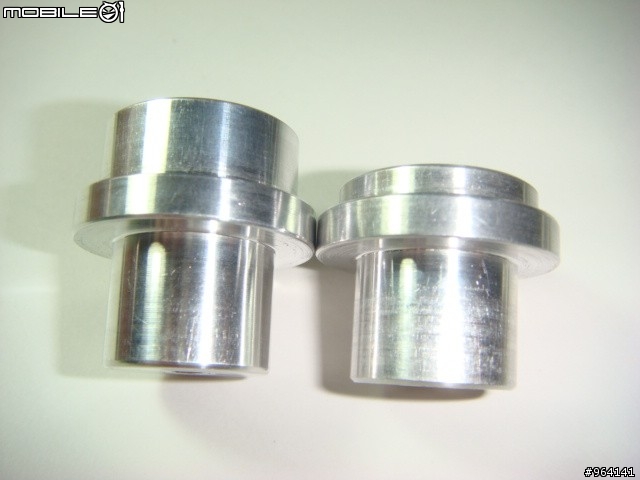

編號3的不同處,左邊的上緣比右邊的較長是因單眼
的相機較重在安裝會比較穩而快,小型DC較輕就不用
那麼長就可輕鬆安裝
編號4安裝於相機底再和圖3的零件配合由圖2鎖住

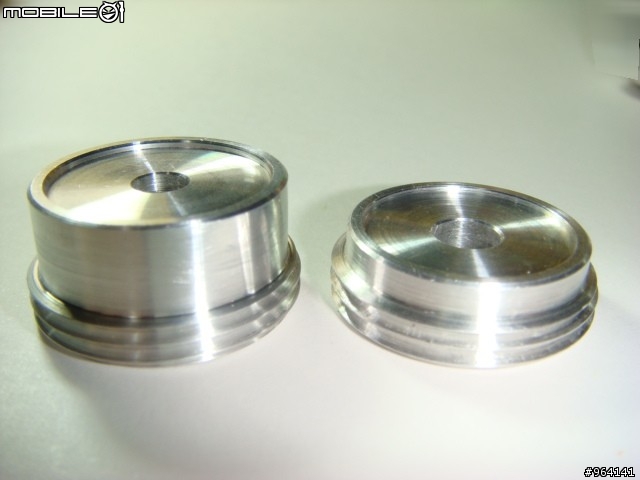

不同處的原理和編號3一樣

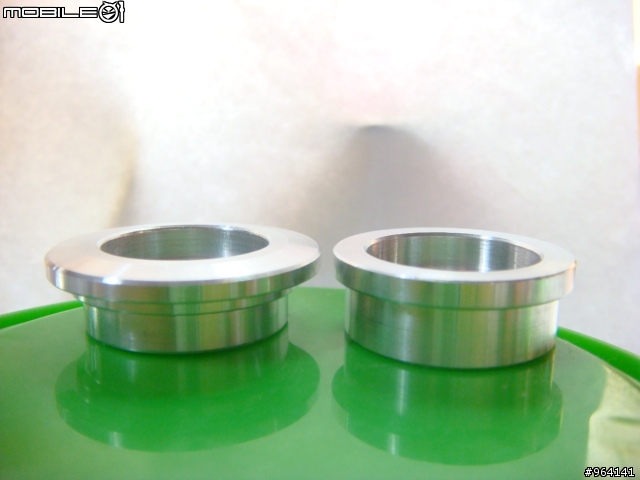

這是今天修改過的零件1外型不同功能相同左邊是修改過的
接下來是組裝的過程
1將龍頭蓋拆下螺絲備用

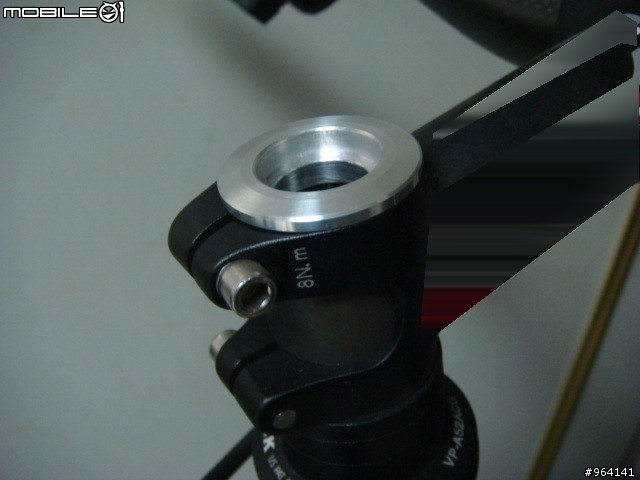

2將零件1放入拆下的位置
3將零件3放入零件2組合
4將組合的零件2.3放入零件1

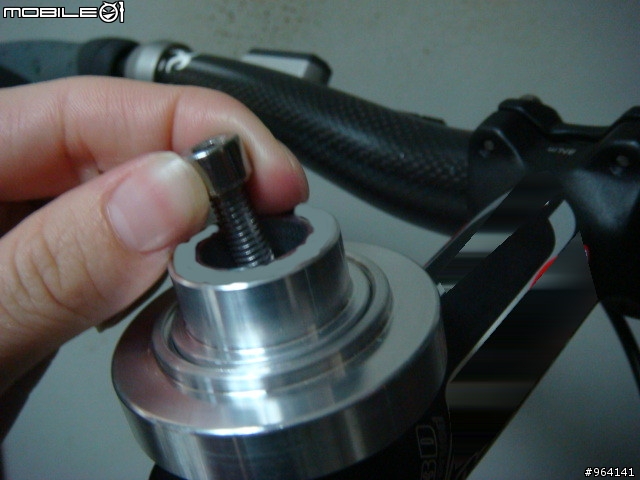

5將被用的羅斯放入鎖緊

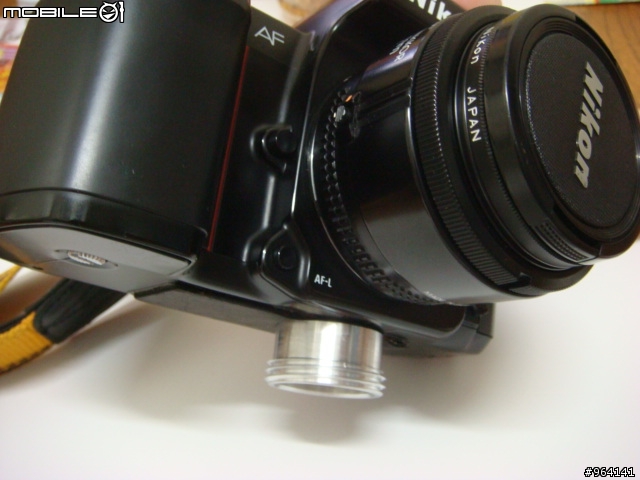

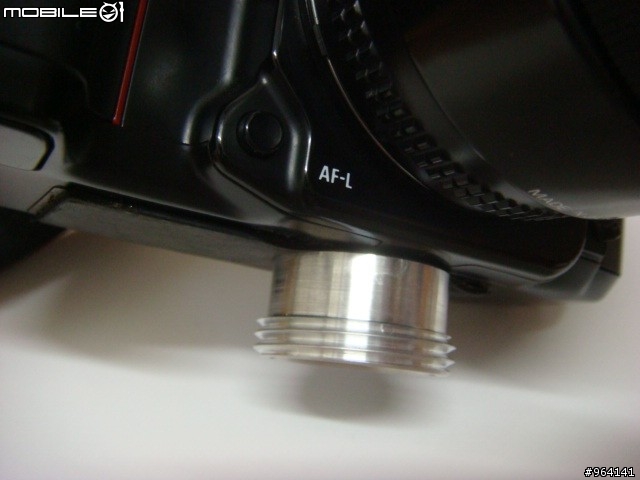

6將零件4固定在相機底部

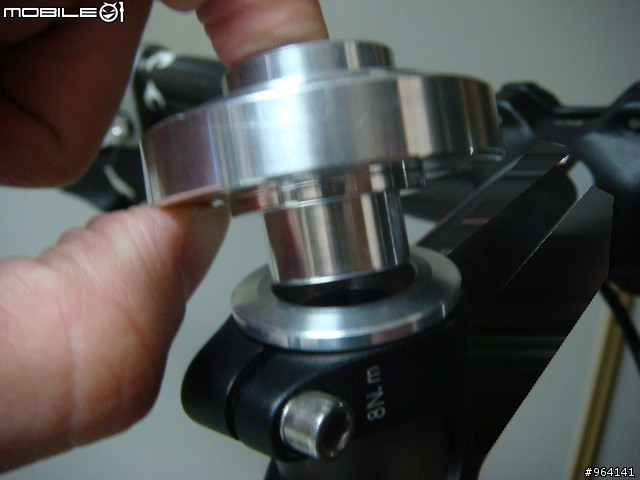

7將固定再相機底部的零件4裝入零件3

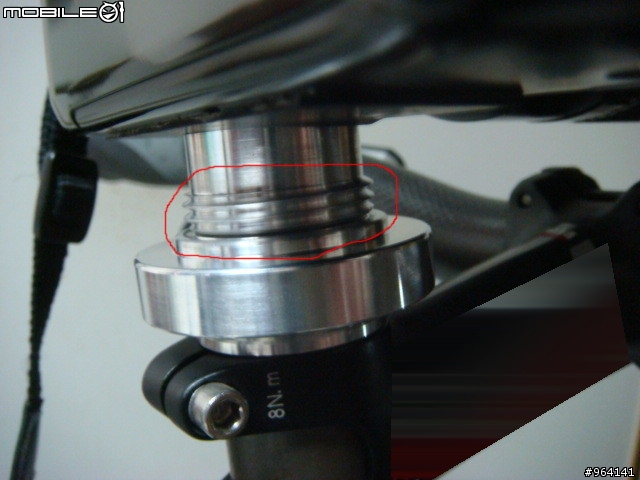

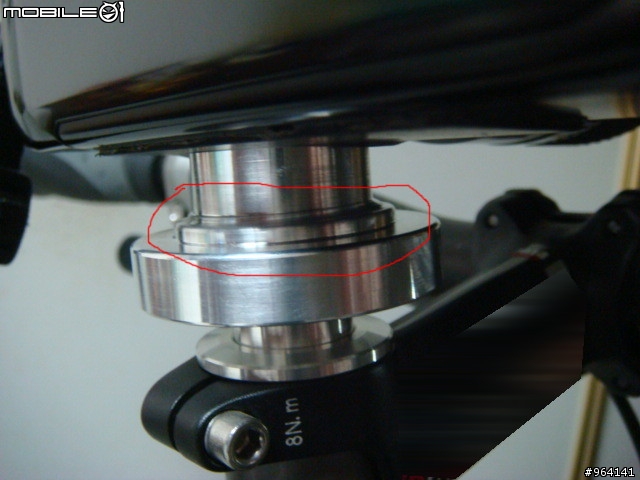

8放入後如下圖但紅色圈起來是螺絲還未被鎖住
9紅色圈起來的部分已被鎖上,這樣就可牢固在龍頭了
已有測試過但相片無法表達,請等待我的測試短片因沒做過要一段時間
*****待續*****
製作了兩則短片來說明相機的穩定度
這是大約舉起15公分的高度的彈跳測試鏡頭不會打到龍頭
彈跳測試
接下來是搖晃測經過用力搖晃還是相當穩定
搖晃測試
