也想來試試,但大多都比我用的相機貴
所以就想來自己做一個
打算做的是2軸穩定器
來消除仰俯角及水平的晃動
由於軸承購買不易
所以就僅打洞穿過螺絲來做活動軸

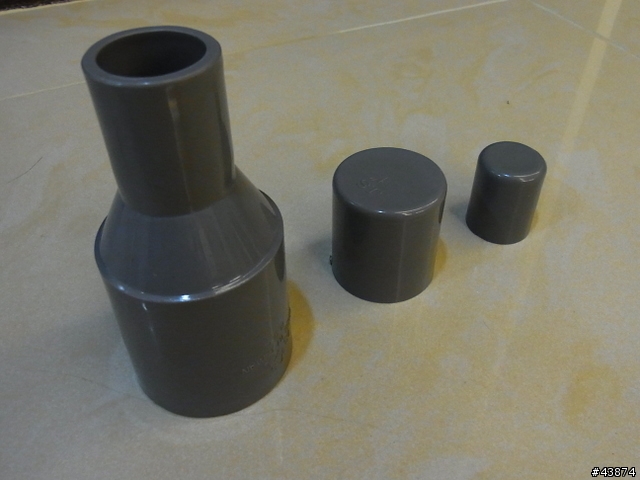

挑了3種尺寸的水管,當作材料:

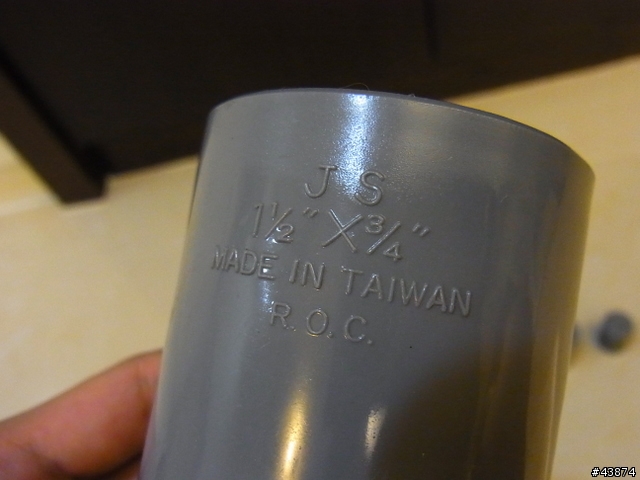

1 1/2" 轉 3/4" 一個:作為最外環,及手持握把

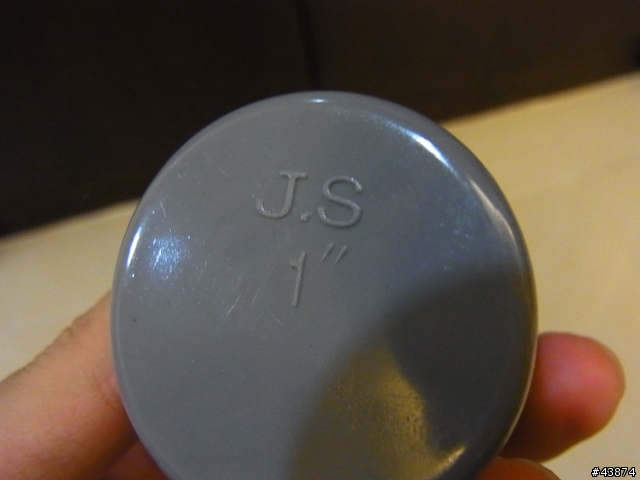

1"塞頭:作為十字環

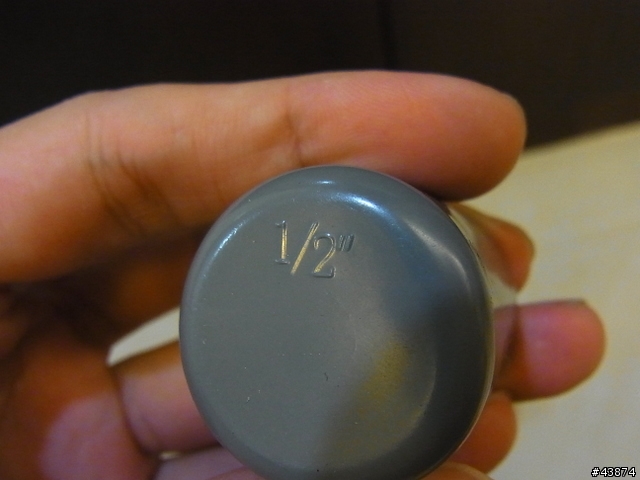

1/2"塞頭:作為最內環,連接球型雲台與平衡塊
標示好要切除及鑽洞的位置

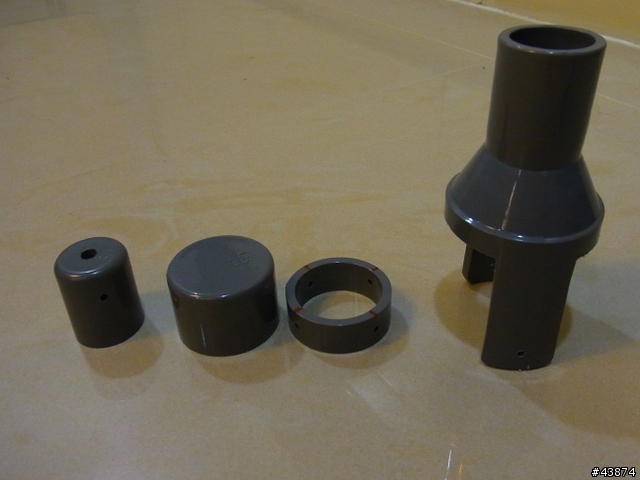

加工好的結果
這是主要的3個零件

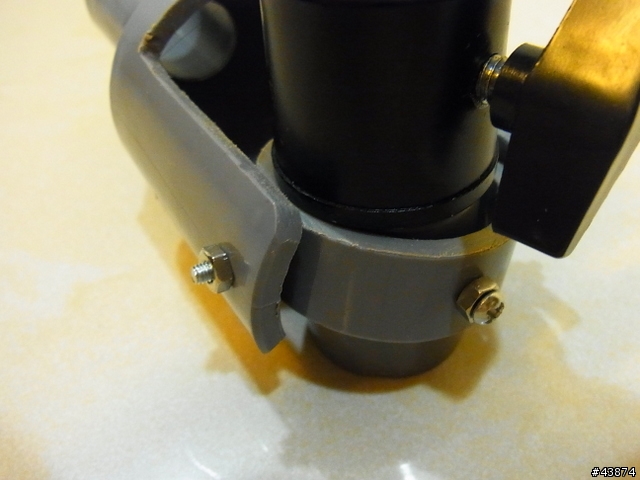

用螺絲把最內環與雲台鎖起來

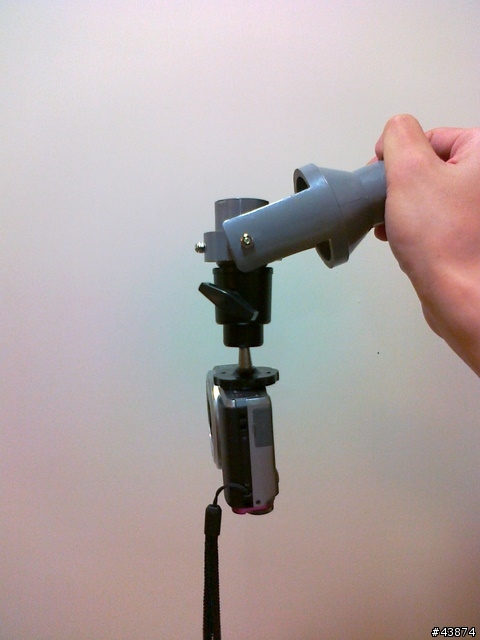

直接看整個組合好的樣子
當初沒有把最內環切短的原因是想留著連接配重塊,但組好後發現似乎會有點干涉
從這張圖可以看到內環的活動角度很小,也意味著僅能消除小角度的晃動
若以水平握持,會是這樣的狀態,下方再加上平衡塊即可

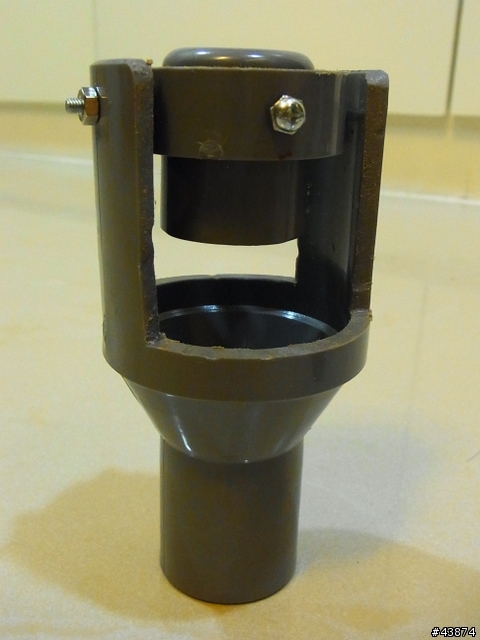

從上方可看出3環之間的間隙
另個角度...

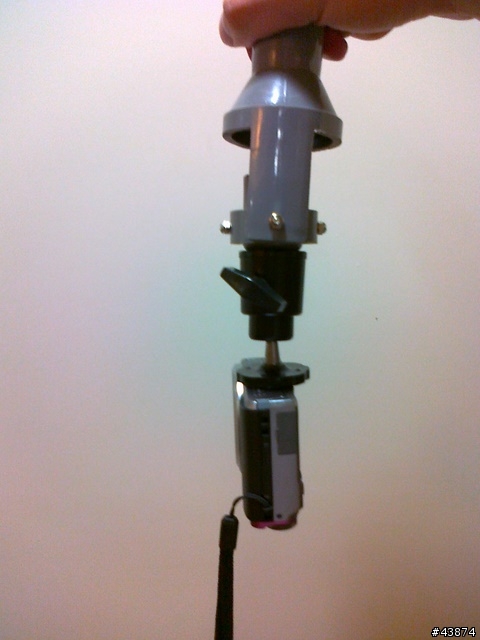

平衡塊的材料我還沒準備,所以就先倒過來玩玩看~
看的出來水平擺動角度很小
但仰俯角就完全沒問題~
經過把玩發現.....
其實相機在下,配重塊在上可以讓相機貼近地面
個人比較喜歡這樣的配置~
經過一番思考,
最中間的內環還是得修整小一點
否則會大大影響水平角度
內環最後完成的樣子
再來把雲台往上提,平衡塊的位置暫時簡單鎖上一個瓶蓋
到時可以更換不同大小的寶特瓶或是控制瓶裡的水量來調整配重
不過缺點是...裡面的水可能會晃
然後調整好雲台/平衡蓋與支架的相對位置
最後完成:

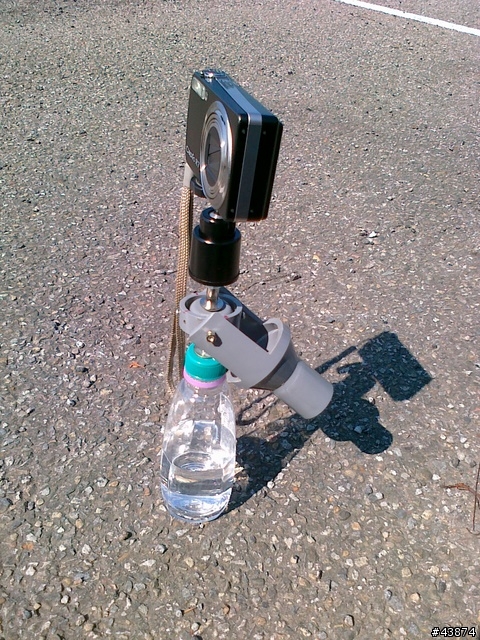

加上寶特瓶做平衡的樣子
測試影片1:
感覺得出來穩定多了,但也感覺到因為水晃動所造成的影響~
