[分享] 間隔攝影 DIY

在先前討論有關間隔攝影的文章，裡面還有個J大的連結，他是使用555IC來DIY 間隔攝影配件。

沒花多少錢就可以達到間隔攝影的效果....嘿嘿嘿

由於小弟也懂些電子學，要做這東西不難，所以在這效法前輩DIY的精神，將製作過程分享給大家。

首先是電路......



按照我參考前輩的電路以及Datasheet畫出來的電路圖，第二及第六腳記得相連，週期可以用以下公式算出。

f=1/(0.693xCx(R1+2R2))

以目前的設計，震盪時間可以從2秒~2分鐘，應該是夠用，如果有其他特殊需求的大大可以多加幾顆電阻及電容，接著就是插板測試了。

利用假日就殺去光華買了一些材料，當天晚上開始動工

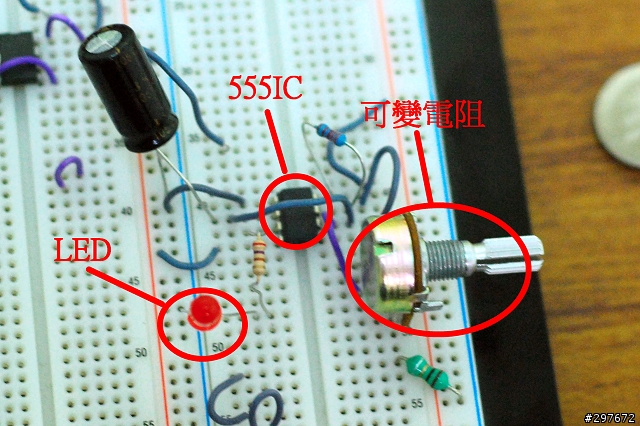

因為電路難度不高，隨便插個板就動了，轉動可變電阻可以調整LED的閃爍週期，這也是拍攝間隔時間，測試結果很趨近計算出來的結果。

再來就直接焊上洞洞板了，幫電路加了個開關，基於節省成本，手邊有什麼就用什麼，缺什麼就少什麼，所以銅柱暫時只有兩個請見諒。

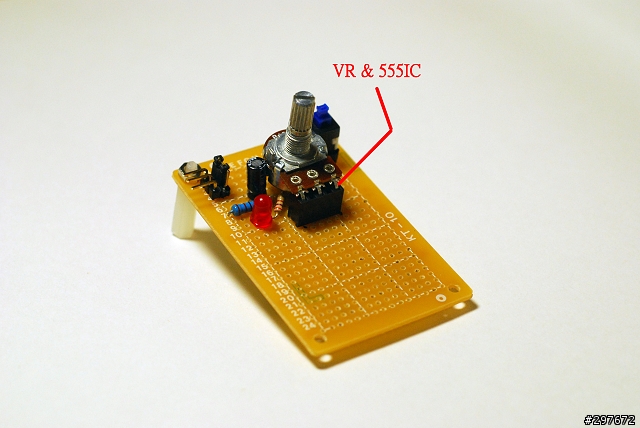

整體看來，面積還瞞小的(含電池)，咦……那555IC呢?怎麼不見了………?

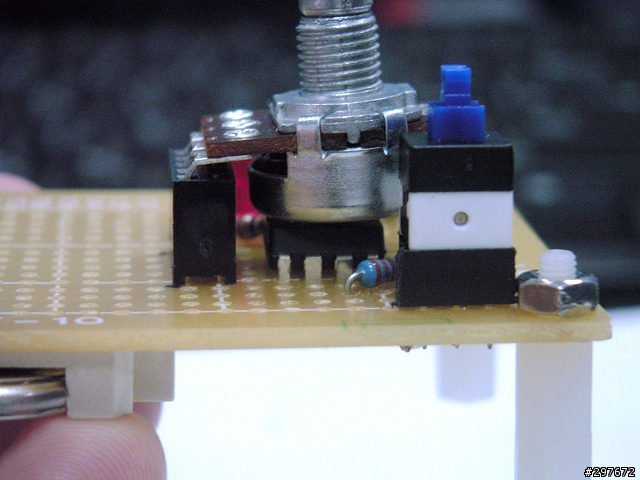

說到這，為了我 “理想中” 的機構問題…我只好把拿555IC當可變電阻的墊背啦，不過實際使用轉動可變電阻時還瞞穩的……good!!



背面…?因為小弟焊的跟狗啃依樣，實在不好意思拿出來傷大家的眼…..這圖還是不要放好。

電池使用兩顆CR2032電池，供電6V，實測結果，連續使用可以撐48小時，應該很夠用。

做到這，其實不算完成，原先想找個萬用盒裝起來，不過鑽孔問題令小弟頭大，不知哪為大大願意借小弟電鑽

再來就是快門線了，如果沒有這項配件的朋友可以搜尋"DIY快門線"，有很多教學文章，只要把連接頭做出來就可以使用了

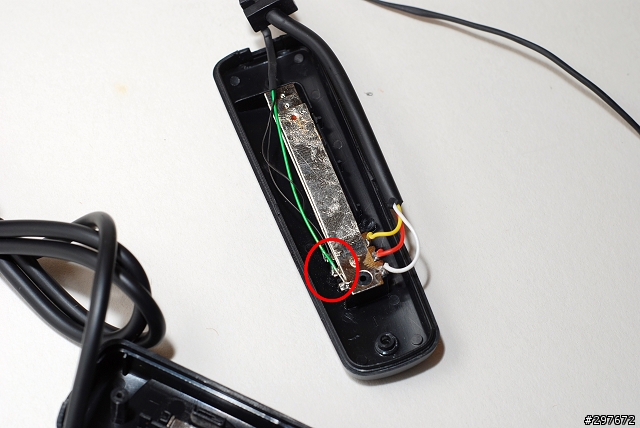

原先想參考國外這位前輩的做法，而且我剛好手邊也有音源線接頭，但我實在是沒有勇氣一刀把我的快門線給剪下去，只好效法 J大拆快門線了



先把上面的漆先磨掉比較好焊，Nikon的快門線上兩片導通是對焦，三片導通是釋放快門，所以三條線得要分開焊，焊完之後用熱縮管包起來。

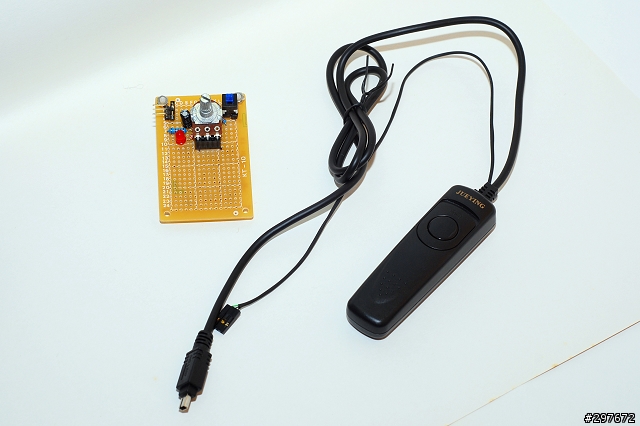

把頭加上插拔的套件，快門線的部分就完成了....
接下來就是實際測試

7/4下午直接從家裡陽台上拍天空，考量到電腦已經是老古董了，畫素先調到最低，間隔15秒，大約拍了3個多小時，相機就先沒電。

以下是範例影片，影片剪輯是用 Picasa 編輯， Windows Movie Maker 加速，再配上音樂增加fu比較不單調，做的不好請見諒。
影片

最後就是製作的成本，其實自己只買了555IC還有洞洞板，其他的都是以前用剩的材料拿來兜的，如果通通都買的話，保守估計.....應該也不會超過100元吧。

555IC一顆…………7元
洞洞板………………8元

兜出間隔攝影配件享受DIY的樂趣…無價!

謝謝大家看完........
