不用專業技能，ASUS me400c也可以同時OTG+充電 (更新在8樓)

jimmy21
個人積分：15分
文章編號：41919492

15分

樓主

2013-02-20 19:30

小弟看了另一篇dundee1234大大寫的OTG+充電發現自己沒那個能力，想說或許可以用轉接頭的方式。

以下就是成果......
讀取隨身碟時，電源需要接上，不然電力好像不夠...我猜可能是轉接太多頭了-.-

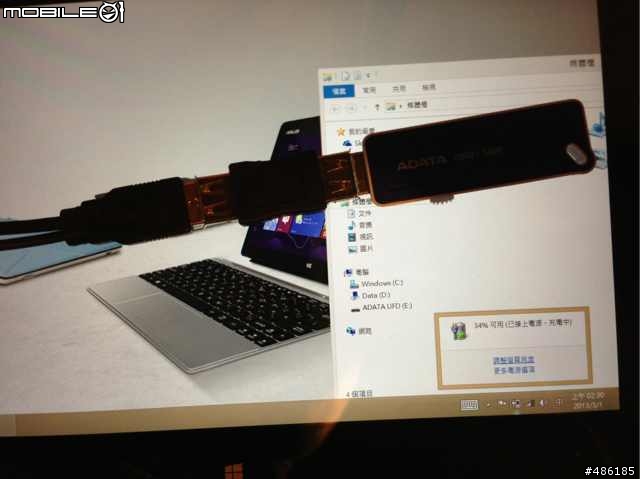

1圖，可以看到讀取E隨身碟＋充電中，真是太開心了～
不用專業技能，ASUS me400c也可以同時OTG+充電 (更新在8樓)

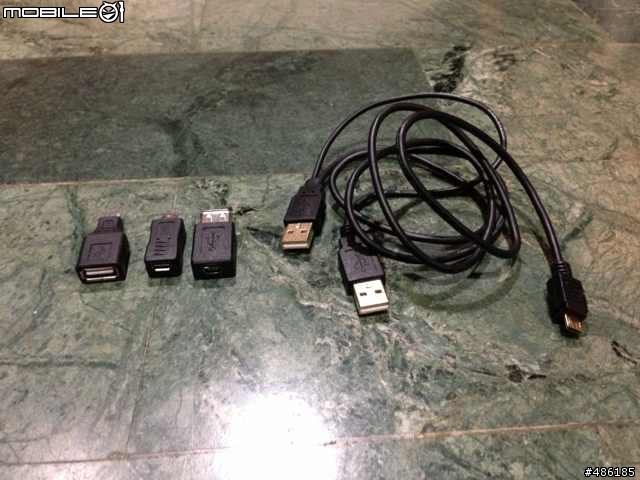

2圖，由左至右
OTG轉接頭
micro usb母 -> mini usb公
mini usb母 -> usb母
micro usb公 -> usbx2公 Y型線
不用專業技能，ASUS me400c也可以同時OTG+充電 (更新在8樓)

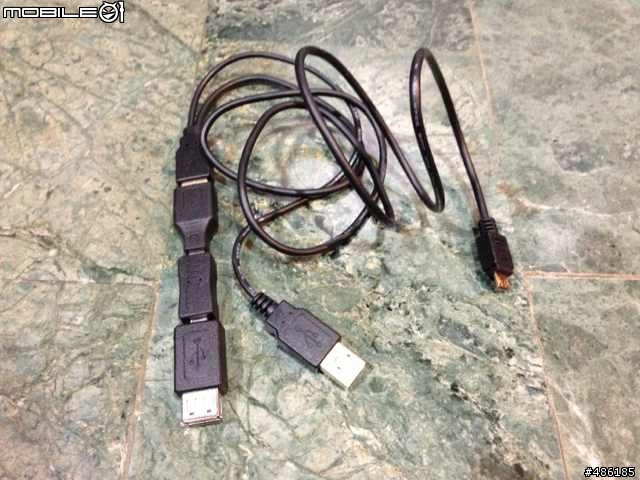

3圖，由左至右照順序接起來
不用專業技能，ASUS me400c也可以同時OTG+充電 (更新在8樓)

2013-02-20 19:30 發佈

文章關鍵字技能 ASUS ME400C 8樓 OTG+

andy2000a

andy2000a
個人積分：803分
文章編號：41920249

803分

2樓

2013-02-20 20:10

jimmy21 wrote:
小弟看了另一篇dun..

讀取隨身碟時，電源需要接上，不然電力好像不夠...我猜可能是轉接太多頭了.(恕刪)

轉接太多頭和電源無關. 除非轉接頭阻抗太大讓 VBUS 變太低,
挑看有沒鍍金接頭

USB sepci 5v/500ma , USB3 900ma . Vbus > 4.75v
以前碰過主機板用太多 usb_HD . 因為都一直HOT PLUG ..發現可能 CHIP 會發生 latch-UP 耗電變大
, 使用久 vbus 掉到 4.5v ..主機板MOS 沒法換只能買USB HUB 外加電源,
USB MOUSE 以前測過低壓 4.5v 下CHIP 會動就還能用 .

電力好像不夠
a. Vbus < 4.75v
b. Vbus 電流不夠大, 但USB DISK 不會太吃電吧.

推不動應該是 android 平板 OTG port . 對 PC /notebook 來說 USB 5v vbus 500ma , 可能為省電就做小. 因為 windows 平板一直都是當 USB host .

至於 android 平板 , 本身是當 USB device/slave 不是HOST , Vbus 沒電由PC 端提供.
但是 android 平板使用OTG 變為 usb host , 當接 usb device 會自己 charge_pump 產生 vbus 電給 usb device , 電流大小也有規格以前是 100ma (OTG 剛出時規格現在多少不知道 ) ,
所以 android 平板 OTG 如果用電容 charge pump 電流都不大. 這合規格
, 不過大陸平板電流都做很大 .

但是 ASUS me400c ATOM Z2760 是PC/Notebook , 不可能電流設計如此小吧.
x86 win平板會何會限制 USB port current ?? 如果推不到 500ma 是不合規格的.

早期 USB 1.1 , usb d+ d- 連 pull_up 電阻都有規格, 但是好玩的是,
當年 iMAC 把USB 推起來時,
iMAC 本身 USB PULL UP電阻是不合USB 規格的, 我們當年follow USB 1.0 SPECI 做都反而有問題.

你說是這篇嗎?

http://www.mobile01.com/topicdetail.php?f=569&t=2800933&m=s&s=20&r=4&p=1&img=0

jimmy21

jimmy21
個人積分：15分
文章編號：41926660

15分

樓主

2013-02-21 1:09

不是誒

我是說 http://www.mobile01.com/topicdetail.php?f=163&t=3207053&last=41862870 這篇

然後又找到這篇...
http://www.mobile01.com/topicdetail.php?f=569&t=2636686&p=2

但是我不會做，所以只好用轉接頭的方式......

dundee1234

dundee1234
個人積分：43分
文章編號：41928980

43分

4樓

2013-02-21 8:54

jimmy21 wrote:
不是誒我是說 htt...(恕刪)

真是厲害，這樣也可以. 100分

比較想知道那條 micro usb y 型線要去哪買的?

可否請樓主試看看 y 型線後接 usb 母轉母，直接接隨身碟，是否也可以.
也就是說最後不用接 otg 接頭也可以用.

andy2000a

andy2000a
個人積分：803分
文章編號：41929415

803分

5樓

2013-02-21 9:18

jimmy21 wrote:
我是說 http://www.mobile01.com/topicdetail.php?f=163&t=3207053&last=41862870 這篇

然後又找到這篇...
http://www.mobile01.com/topicdetail.php?f=569&t=2636686&p=2

但是我不會做，所以只好用轉接頭的方式........(恕刪)

原來是如此.

應該說本來USB 是當HOST , 所以 VBUS 一直有電.

mini USB or micro_USB 一般都用在 device 就是充電專用, 所以 VBUS 沒電
要充電時就是接 mini_USB /micro USB VBUS .

但要同時用時因為 micro USB 當HOST會自己送電出來 Vbus 會和外灌充電充到.
說穿就是平板廠商設計不夠好, 做一個 USB + micro_USB 就好拉 . 對x86 windows OS平板來說,
本來就該當HOST 使用. 早些年 OTG chip 做不好聽到是做成 host + device .
就是兩頭 . 因為做OTG 那時技巧不好的CHIP 無法處理 OTH handshaking signal .
但是使用上是OK , USB 頭就當HOST 而 mini_USB 當DEVICE 可充電.

另外 apple iPAD iphone 類充電也有玄機

SEE
http://www.mobile01.com/topicdetail.php?f=383&t=2524515

蘋果要看 D+, D- 來認別裝置. 如果啥都沒有就不充電(其實對, 也不對).

D+/D-如果是2.0V/2.0V表示是電腦,給500mA充電,充iPhone會較原廠慢一半,充iPad可充但很慢
D+/D-如果是2.8V/2.0V表示是iPad充電器,可供1.5A,接iPad給1.5A,接iPhone他自己只會抽取1A.
D+/D-如果是2.0V/2.8V表示是iPhone充電器,可供1A,接iPad他自己只會抽取1A,接iPhone給1A可.
PS: 1000mA = 1A, 500mA = 0.5A, 100mA = 0.1A

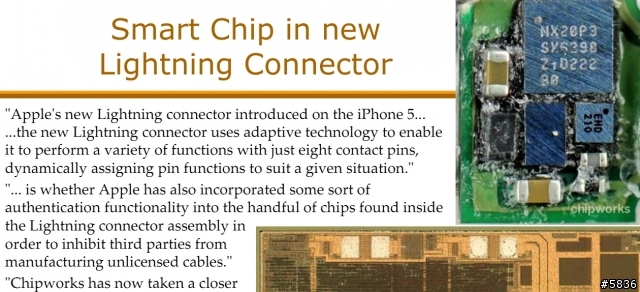

=> 新一代 iphone lighting 頭聽改用 ic
TI BQ2025 + NX20P3 chip
BQ2025 可能是帶 SDQ接口的 chip , 透過內建 EEPROM 去做認證,
山寨廠只要把CHIP 和IPAD 溝通信號抓出來再複雜就可能可能騙過 iPAD iPhone .
但可能只知道一部份

Smart Chip in new Lightning Connector
