...因為同時間要使用外部電源.還要使用OTG功能...查了網站上以及所有相關訊息發現.OTG是把平板的電源輸出給周邊使用.跟外部電源輸入給平板使用兩者是不一樣的.所以基於研究的精神.就自己來弄線DIY了.

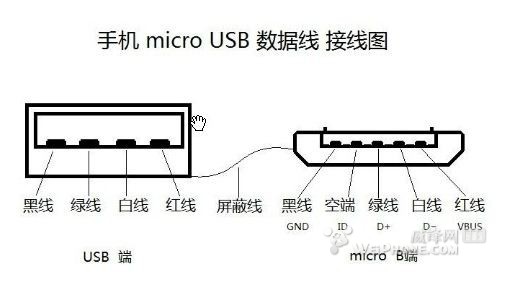

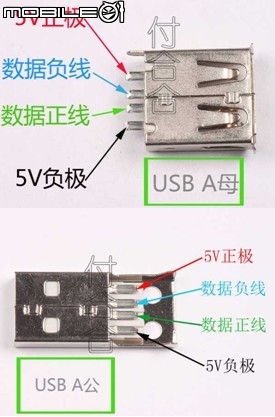

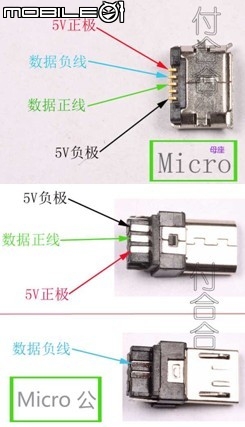

以下是MICRO.以及USB接頭標準的接腳圖
當然啦.爬過文章.有的說要接電阻100K.如下圖片所示.
經過實際測試後發現不可行.因為一旦MICRO第四角位與第5角位接上電阻後.雖然有OTG功能但是外部電源是N.G無任何電量反應.並且OTG上面的周邊.也會出現錯誤...

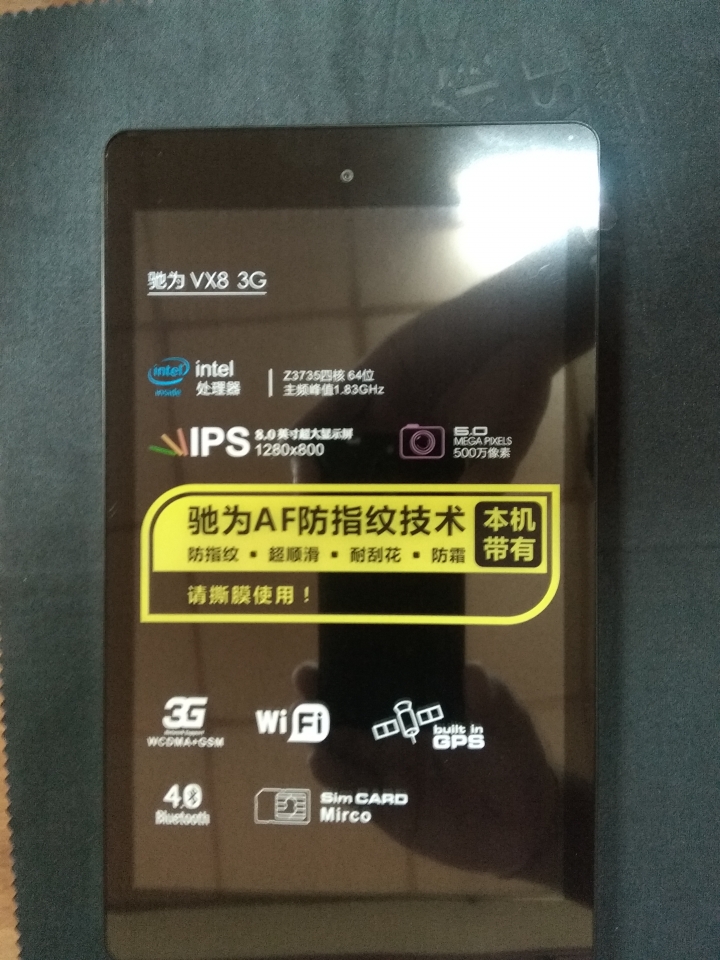

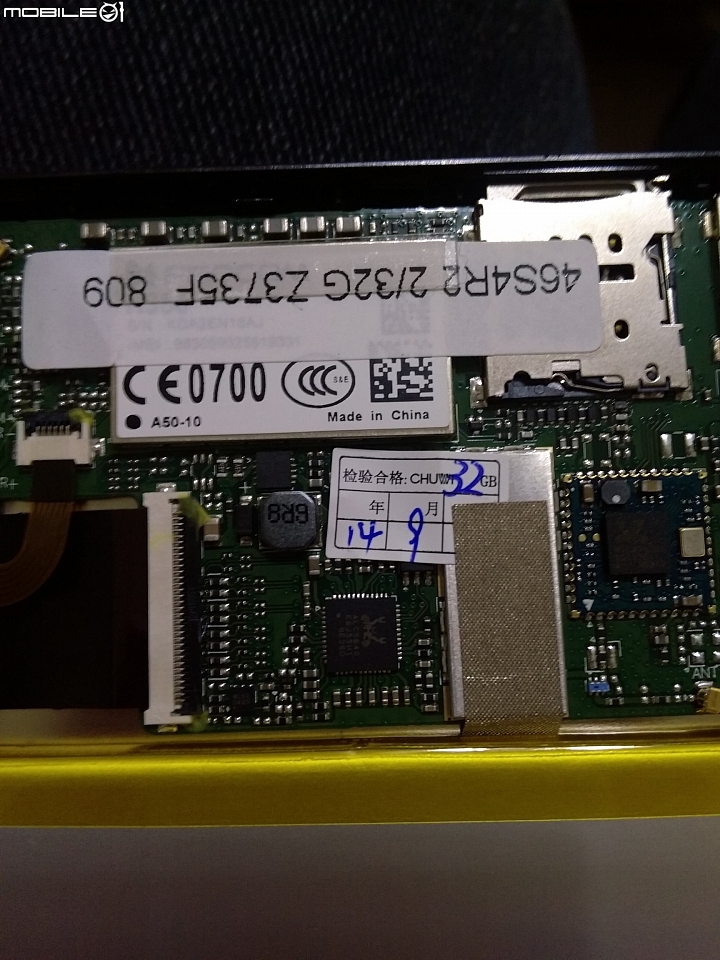

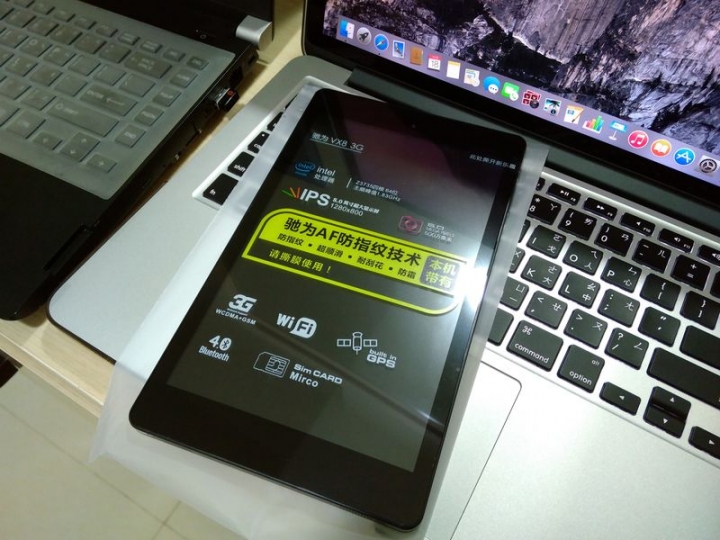

研究發現.不知道是不是這一台VX8平板的問題.一旦接上外部電源後.會自動將第四角.第五角位導通.形成OTG功能.但.一旦將外部電源移除後.OTG功能則自動關閉...本人也找了很久.找不到可以使用其他的方式.就暫時這樣使用.

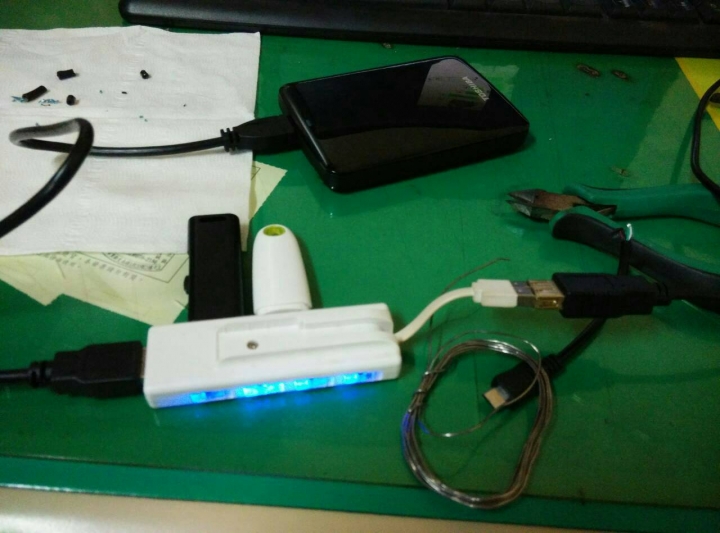

輸入的安培數大約在500mAh.他可以減緩耗電量.如果只是隨身碟的話是可以供電充電的.但如果是外接hub或是硬碟的話.他只會將耗量延長而已...以下是diy施工細節...

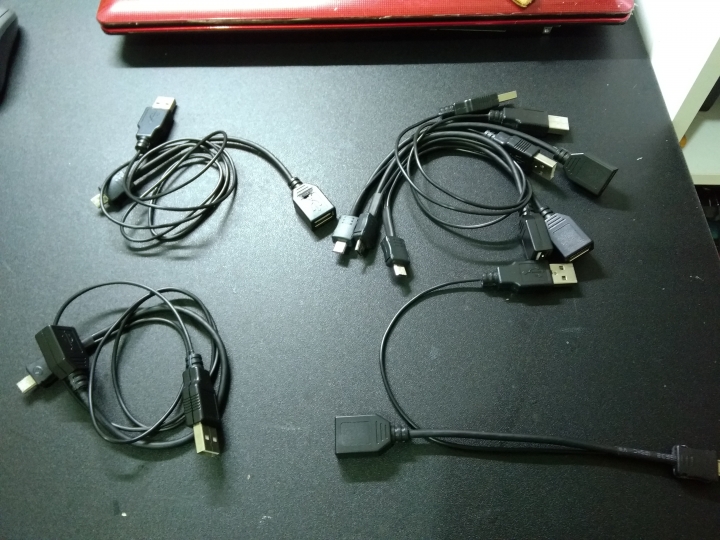

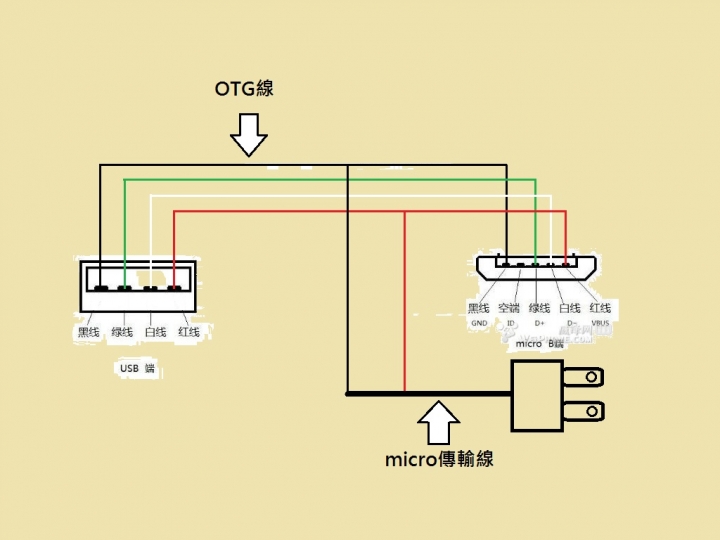

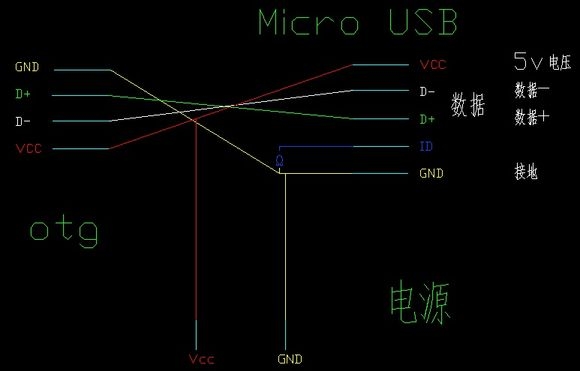

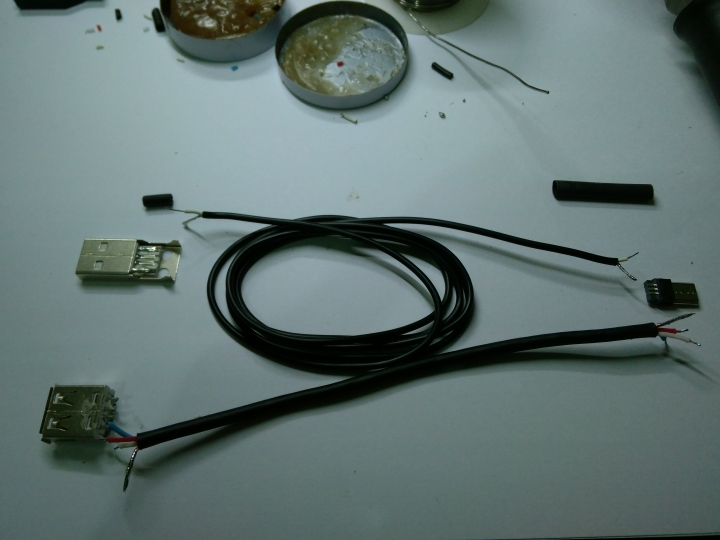

這是整體線路接法...最困難度的地方是在右側micro接頭.要焊上6條線.

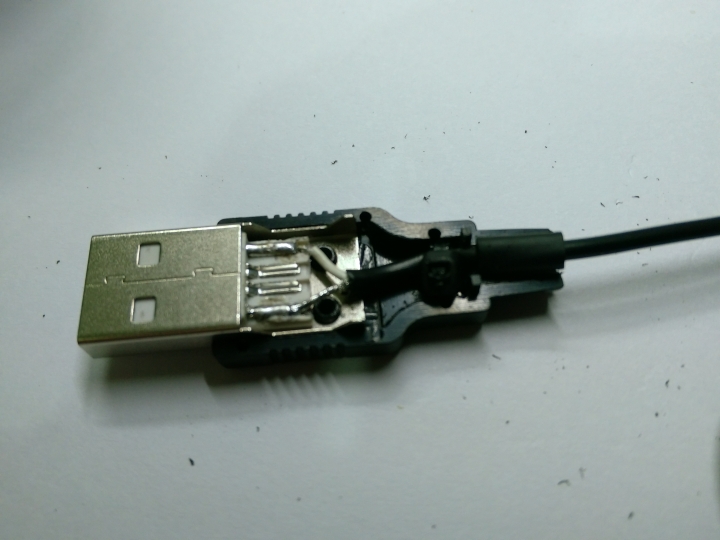

電源接頭公端USB接頭部分...這比較簡單.只有兩條線...

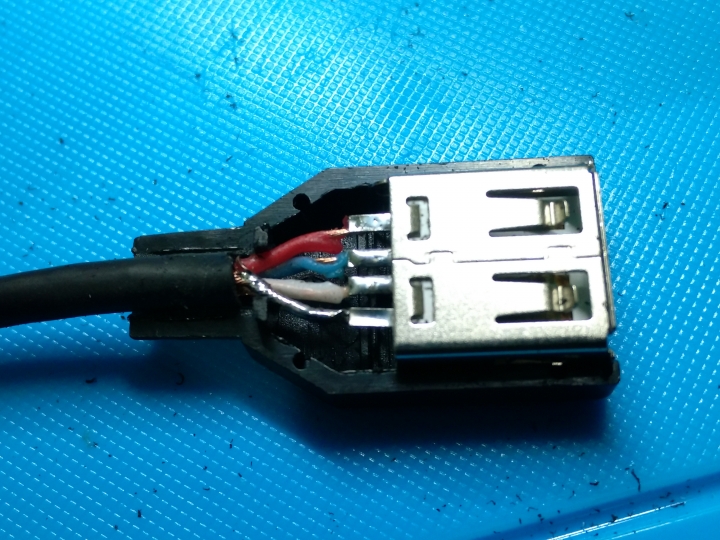

母端USB的OTG接頭部分...

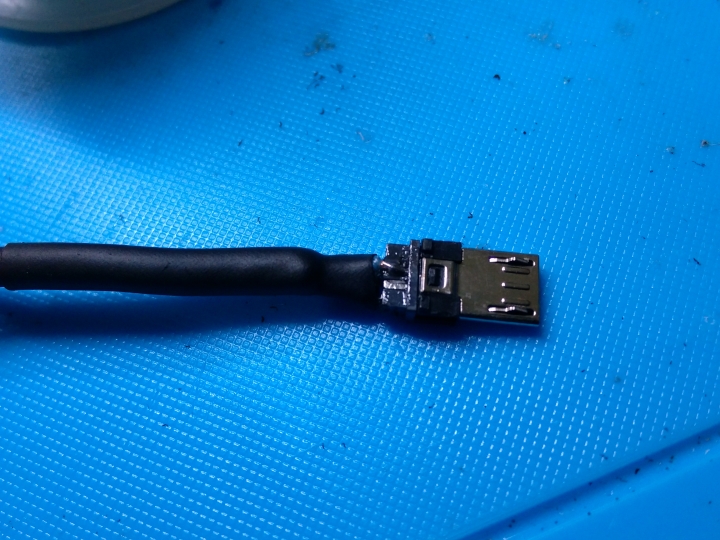

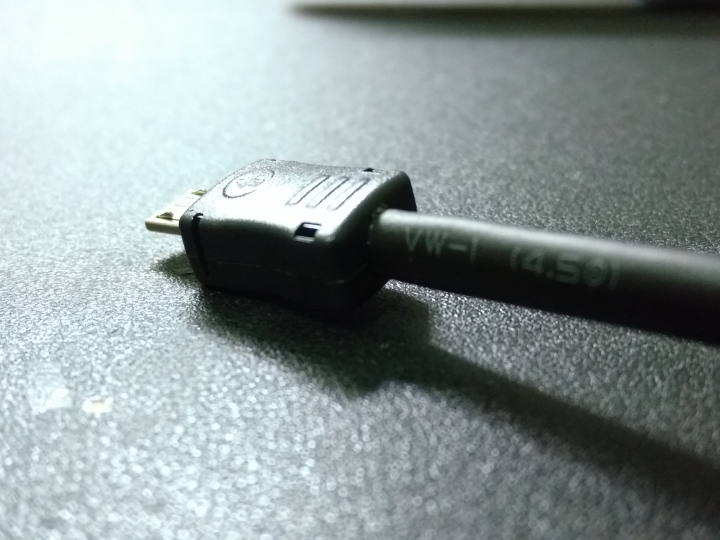

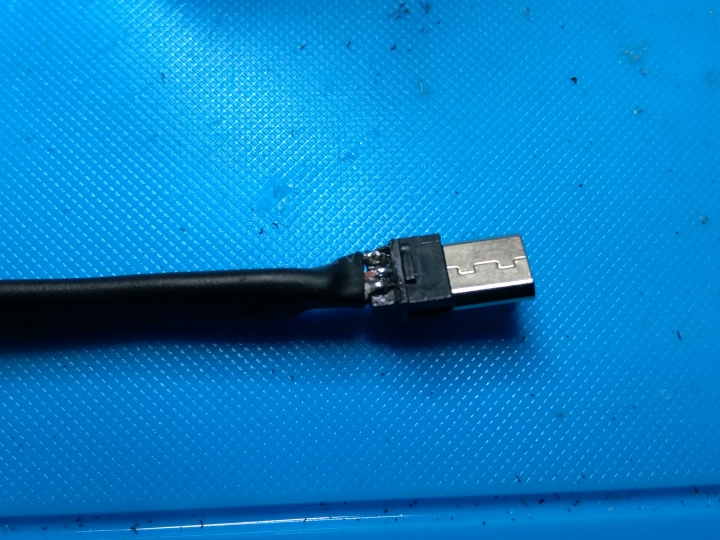

MICRO USB正反面接法...最困難的地方...

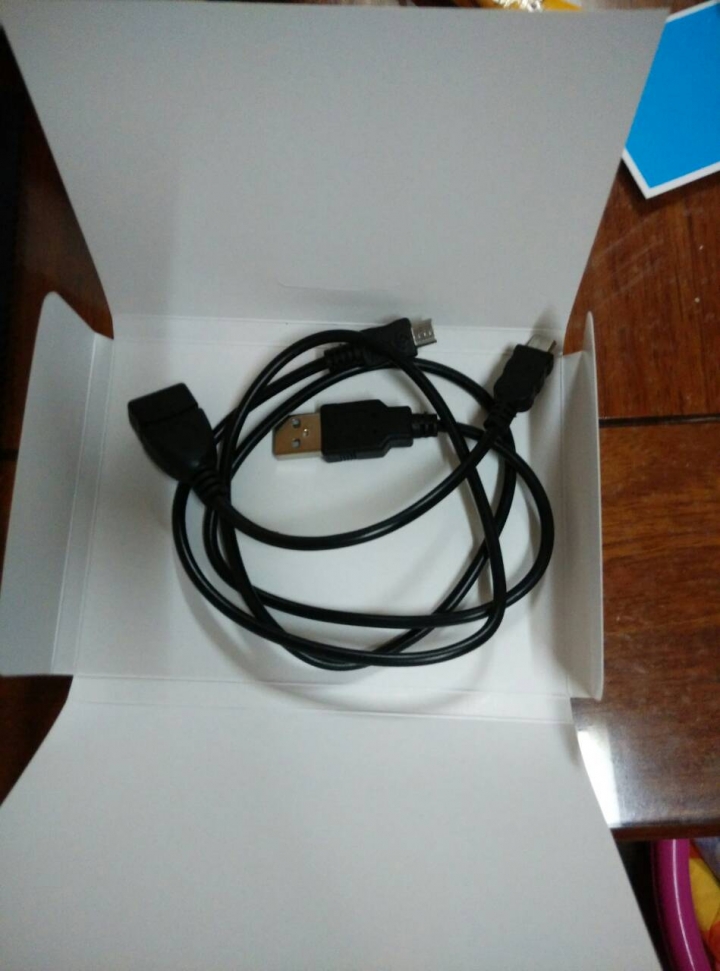

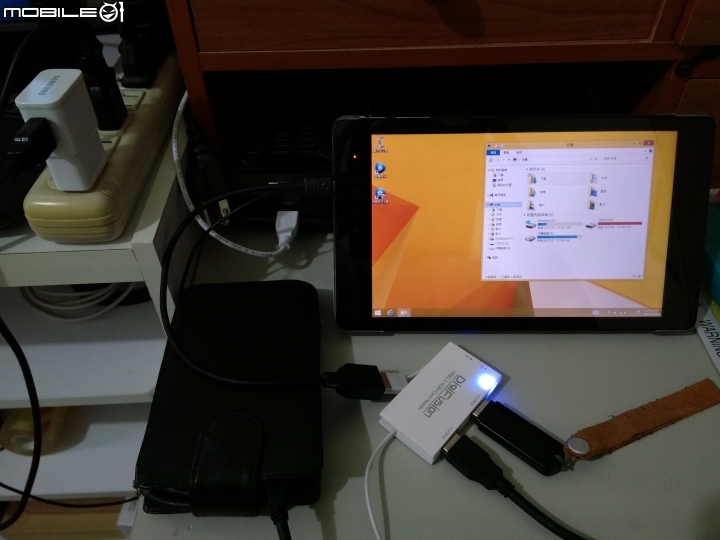

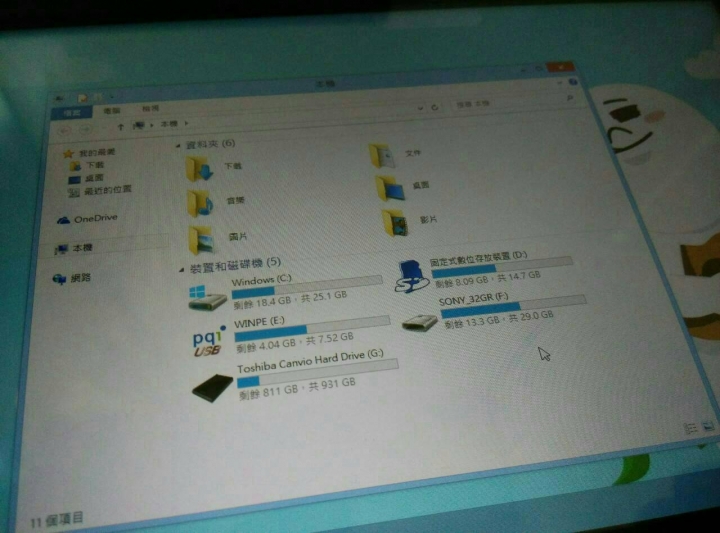

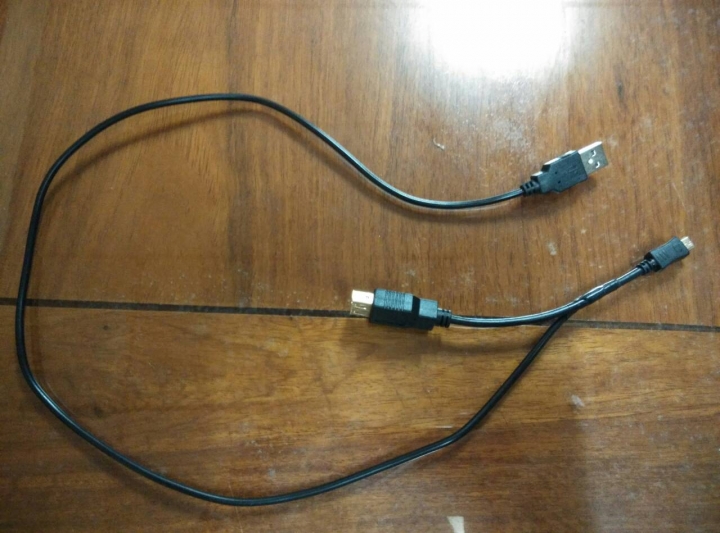

完成圖...謝謝各位.
PS.
1.線段部分因為電源線要比資料線還要長.所以長短區分.但如果電源由母端USB的OTG位置供給電源.平板則不會充電.等於是把輸入電源供給外部OTG使用.
2.MICOR的USB接頭有5個角位.一般的USB公端或是USB母端只有4角位.如果不想使用外部電源要透過這一條線並且有OTG功能的話.必須將4蕊線換成5蕊線.並且在另一端USB母端位置要再加開關.將MICRO的四角位接上開關.透過手動的方式.將第四.與USB母端的負集接觸才可以.但若要這樣使用.請先接換好開關後在接上...請不要在外部供電時切換.容易造成USB錯誤.並且也有可能造成平板故障.
