[求助] 筆記電腦使用 PCMCIA 擴充的 eSATA 介面來連接外接硬碟的效率會高嗎?

大家好,在下近日想要添購外接硬碟來使用,為了以後備份的考量 (儘可能節省一些時間),所以對外接硬碟的連接介面作了一些暸解,以下是我整理出來的背景資料與相關資訊:
  1. 我使用的是 ASUS A3Ac 筆記型電腦,內建的是 5400RPM 的 60GB 硬碟,容量早已不敷使用,欲購置外接硬碟來存放家裡小朋友的生活相片與影片,並且打算購買兩台外接硬碟作成備份以防萬一。

  2. 硬碟外接盒的介面較常見的有 USB 2.0eSATAIEEE 1394 (FirwWire) 這三種,按傳輸速度的理論值來比較,由快至慢依序分別為:eSATA (300MB/s, 150MB/s)、IEEE 1394b (98.25MB/s)、USB 2.0 (60MB/s)、IEEE 1394a (49.13MB/s),但是有不少人認為在實際的運作上,IEEE 1394a 的傳輸速度其實並不比 USB 2.0 來得慢,而且傳輸量較大時,IEEE 1394a 還比 USB 2.0 來得穩。

  3. ASUS A3Ac 筆記型電腦沒有 eSATA 界面,但有四個 USB 2.0 及一個 1394a 的插孔 (4 pin、無獨立供電功能)。

  4. ASUS A3Ac 有一個 PCMCIA Type II (CardBus) 插槽 (理論傳輸速度取決於傳輸模式:BYTE mode = 33MB/sWORD mode = 66MB/sDWORD mode = 132MB/s),應該可以透過 [PCMCIA eSATA 擴充卡] 這類裝置來直接連接使用 eSATA 介面的外接硬碟,但透過 CardBus 外接 eSATA 似乎僅能達到 SATA I 的速度 (150MB/s)。

  5. 本人目前無業且阮囊羞澀,為了以有限經費來取得最大的效益,因此想要弄清楚以本人的環境 (筆記型電腦、有 CardBus & 1394a & USB 2.0 插槽),應使用何種介面的外接硬碟盒較合適 (目前有三種選擇:一是直接使用 USB 2.0 介面、二是使用 IEEE 1394a 介面、三是透過購買 PCMCIA eSATA 擴充卡來使用 eSATA 介面),然後再另行選購外接盒與硬碟。

因為不是學硬體出身的,相關知識也不充足,因此雖作了一些功課,但仍產生了一些疑問,問題整理如下:
  1. 相信大部分的人都暸解 [理論數值] 與 [實際狀況] 是有差異的,各種介面的傳輸速度大都無法達到理論值的全速,那麼;eSATA 無法達到全速,再加上 CardBus 的速度就算使用 DWORD mode 也僅有 132MB/s,若是使用 [PCMCIA eSATA 擴充卡] 來連接使用 eSATA 介面的外接硬碟,外接硬碟的讀寫速度仍會比使用 USB 2.0 或是 1394 介面來連接的外接硬碟來得快嗎?

  2. 以 [PCMCIA eSATA 擴充卡] 來連接使用 eSATA 介面的外接硬碟,若是使用 7200RPM 的硬碟,其讀寫速度會比內建的 5400RPM 硬碟 (ATA 介面、支援 Ultra DMA Mode 5、傳輸速度 100MB/s) 來得快嗎?

  3. 以 [PCMCIA eSATA 擴充卡] 來連接使用 eSATA 介面的外接硬碟 (150MB/s),及 [直接透過 1394a 插槽] 來連接使用 1394a 介面的外接硬碟 (49.13MB/s)何者的讀寫速度會比較快些?

  4. 依據前三項問題所獲得的答案,應可得出結論來選購合適外接介面的硬碟外接盒,在這裡可否請有經驗的朋友們在優先考量穩定性的前提下,推薦一下 500GB 以上容量 (當然是速度越快越好啦),符合結論介面種類且性價比較高的 [3.5 吋外接硬碟組],或是分別推薦符合結論介面種類且性價比較高的 [3.5 吋硬碟外接盒] 與 [3.5 吋硬碟]

  5. 如果結論是以 [PCMCIA eSATA 擴充卡] 來連接使用 eSATA 介面的外接硬碟為最佳方案的話,也請有經驗的朋友們再幫忙推薦一下 相容性較高、效能較佳[PCMCIA eSATA 擴充卡] (最好是有支援 NCQ 的卡)

請各位先進及有經驗的朋友們不吝提供相關建議與經驗供我參考,在下在這裡先向大家說聲謝謝了!同時趁著元宵節還沒過,也藉此向諸位拜個晚年,祝大家牛年裡諸事都順心!
2009-02-05 22:35 發佈
文章從別區移過來後,在清單的上方怎麼找都找不到,原來移區後仍按原文發表日期來排序,結果掉到很後面的位置去了,難怪找不到....,不好意思,自己推一下,請各位見諒,並請提供一下寶貴的經驗與意見。
都沒人回答耶,幫忙推一下,我也想知道答案啦!

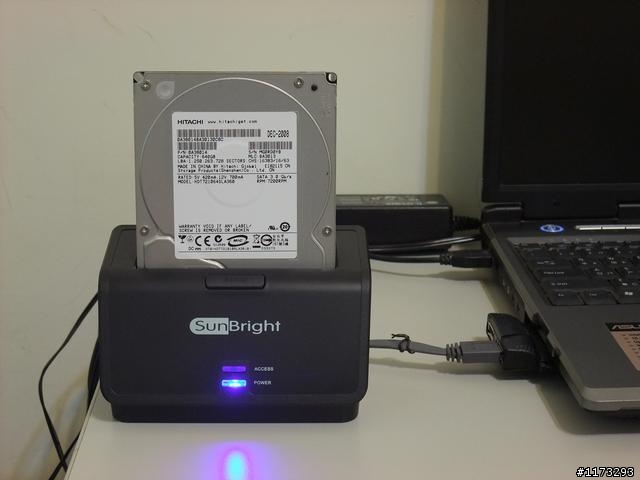

這個問題一直都沒有獲得其他人的經驗傳承,因此我在二月下旬自己硬著頭皮買了一張 PCMCIA 介面的 eSATA 擴充卡、一組硬碟外接盒以及一顆硬碟來做測試,如下圖:

(本圖於 2009/11/26 補充)

這樣的組合經過了一段時間的使用之後 (2009 年 2 月下旬至今逾 9 個月 ),我覺得透過外接 eSATA 卡所連接的外接硬碟,其效率確實還是比較高的。

我自己的外接硬碟 (SATA II、640GB、7200RPM、NTFS、每磁區配置 512Bytes、未壓縮) 與筆記電腦內建的硬碟 (ATA、60GB、5400RPM、NTFS、每磁區配置 512 bytes、有壓縮) 兩者的介面、容量、轉速、壓縮這三點均有差異,因此測試的結果並不具有真正的代表性,儘管如此;我還是將部份測試結果貼上來,讓有興趣者參考一下:

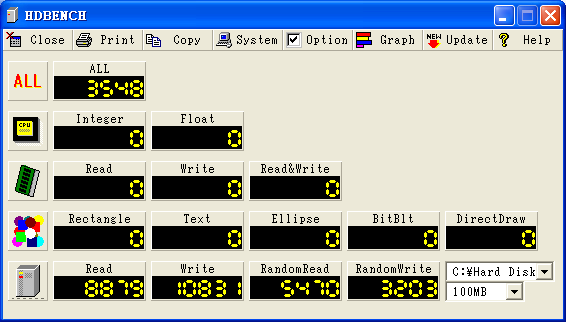

HDBENCH - 內建 C: 磁碟:

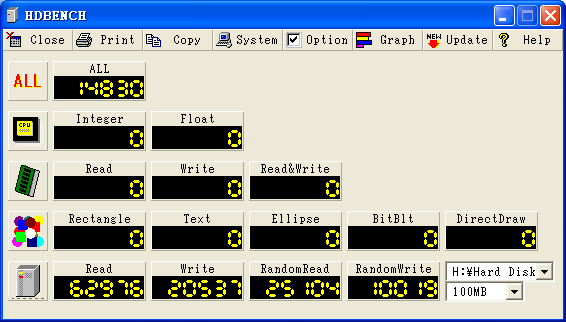

HDBENCH - 外接 H: 磁碟:

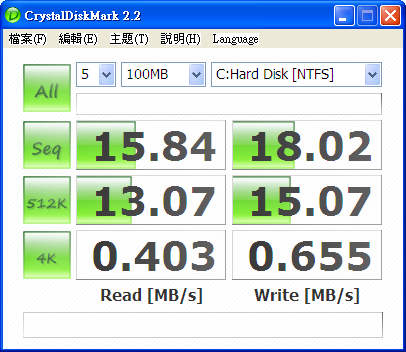

CrystalDiskMark - 內建 C: 磁碟:

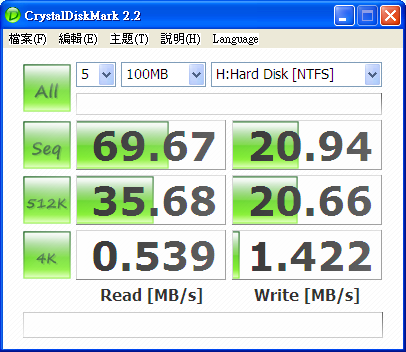

CrystalDiskMark - 外接 H: 磁碟:

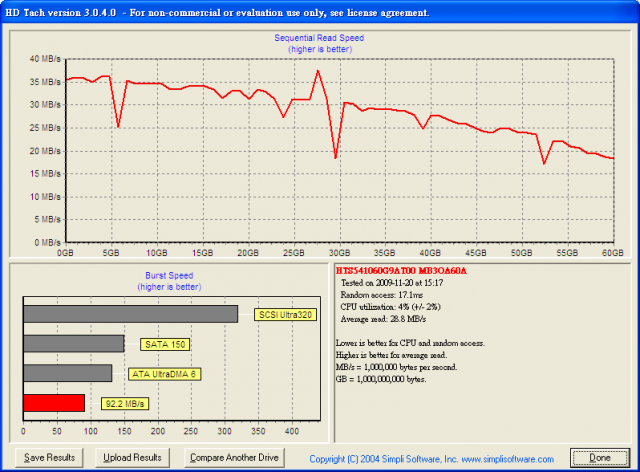

HD Tach - 內建 C: 磁碟:

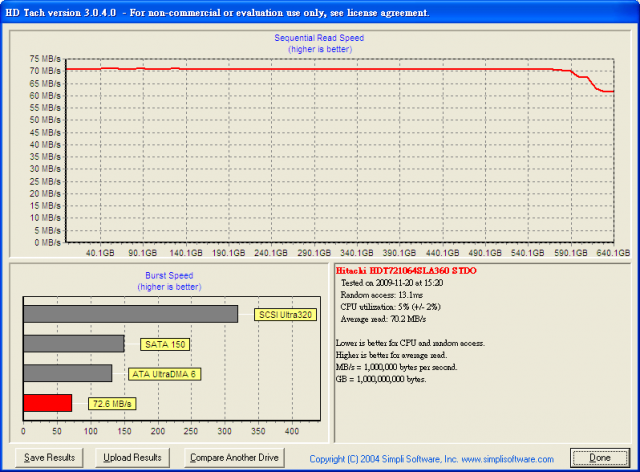

HD Tach - 外接 H: 磁碟:

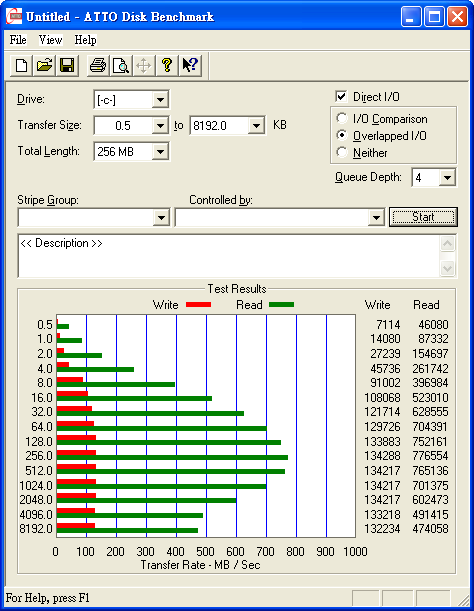

ATTO Disk Benchmark - 內建 C: 磁碟:

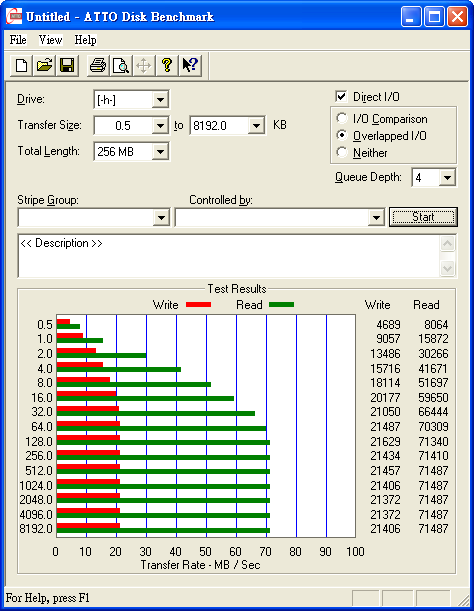

ATTO Disk Benchmark - 外接 H: 磁碟:


除了最後一組以 ATTO Disk Benchmark 測試的結果之外 (這個軟體測出的結果怪怪的,不太理解為何會測出上圖的結果....),外接硬碟的效率遠遠大過內建硬碟,因此開欄所列問題的答案大致上應是肯定的,也就是說 "筆記電腦使用 PCMCIA 擴充的 eSATA 介面來連接外接硬碟的效率確實會比較高"。

如果您也和我一樣,使用的是老舊的筆記型電腦,只要您的電腦上有 PCMCIA 插槽的話,您還是可以外接高容量的 SATA 硬碟,而且仍然可以獲得高效率的讀寫結果,這樣子又可以再讓手邊的老電腦繼續撐上一段時間囉~
方便透露 PCMCIA SATA 卡的產品名稱?
drabbit wrote:
方便透露 PCMCI...(恕刪)

以下資訊請參考,將以下資訊 Google 一下應該很容易就能找到其它的相關資訊了:

Model No.:
 EC-202

Description:
 Dual eSATA Port CardBus Adapter

Interface:
 2 eSATA ports with transfer rate up to 1.5Gbps

System Supports:
 * 32-bit CardBus fully compliant
 * Fully compliant with SATA 1.0 specifications
 * Supports most brands of large capacity SATA hard disk drives

Other Supports:
 * Supports NCQ & port multiplier
 * Independent 256-byte FIFOs (32 bit * 64 deep) per Serial ATA channel for host reads and writes
 Supports spread spectrum docking to reduce EMI

System Requirements:
 * Windows 98SE, ME, NT4.0, 2000 & XP
 * Pentium or equivalent notebook or Tablet PC with one 32-bit CardBus slot

I/O Connectors:
 2 eSATA (7-pin) shielding & durable connectors

Status Indicators:
 2 activity LED indicator for status of hard disk access

Dimension:
 120mm x 46mm
可以考慮買三種介面都有的硬碟外接盒

看喜歡哪一種介面就用哪一種

如WD My book Home Edition

目前小弟就是用這一顆外接硬碟
謝謝開板樓主的分享。

不曉得樓主現在找到穩定工作了嗎?
大 反 轉 wrote:
謝謝開板樓主的分享。...(恕刪)

呵呵~多謝關心,在下不才仍未能找到工作,不過也怪自己不夠積極,暫時過一天算一天囉....,實在不行的話,或許會設法透過網路賣點東西貼補一點家用吧?
airgull wrote:
都沒人回答耶,幫忙推一下,我也想知道答案啦!

差點忘了您也想知道結果....,那就寫幾個字,再由系統給您發個訊,讓您也知道一下有 "答案" 啦~如果仍有興趣瞭解的話就回來瞧瞧吧。
