【分享】SH-S37 更換偽 SSD(雙 CF)

剛剛拿到這個雙 CF 的 2.5" PATA 卡,想說就把他裝在我心愛的新一代小黑身上。
看能不能享受高速、不怕震動的使用快感!!
因為是第二次拆機了,所以大概二十分鐘就搞定。
現在快樂的使用中....

開始用圖片說故事了。
(在拆機的過程中,會順便分享一下小細節,避免發生無法回復的遺憾)

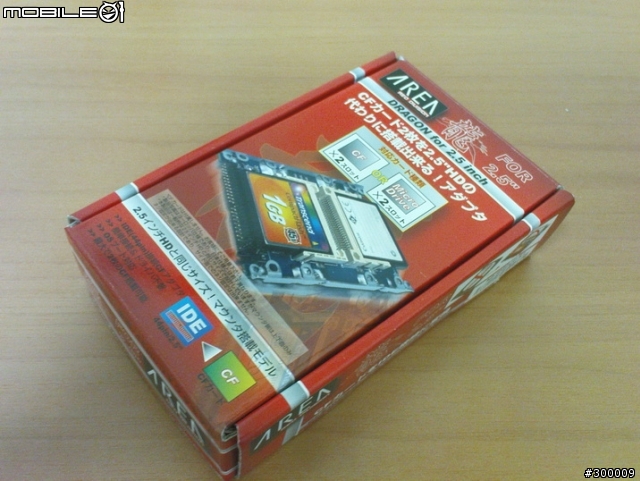

01.日本 AREA 龍的商品(不過是台灣廠商做的,買來回一看到 Made in Taiwan 嚇了一跳)
【分享】SH-S37 更換偽 SSD(雙 CF)

02.兩個 8G CF
【分享】SH-S37 更換偽 SSD(雙 CF)

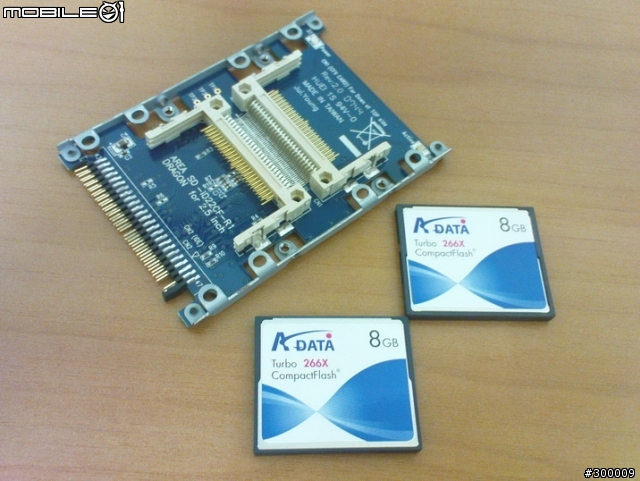

03.合體!!
【分享】SH-S37 更換偽 SSD(雙 CF)

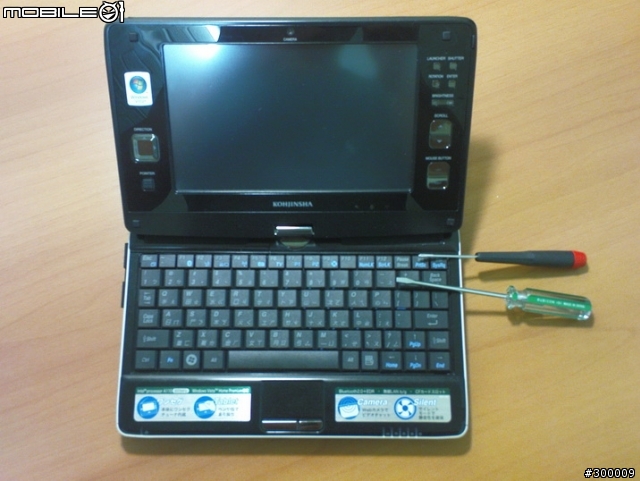

04.今天將被主人升級的新一代小黑跟兩個工具合影
【分享】SH-S37 更換偽 SSD(雙 CF)

05.電池及背面螺絲拆下後,就可以從喇叭處將外合打開
【分享】SH-S37 更換偽 SSD(雙 CF)

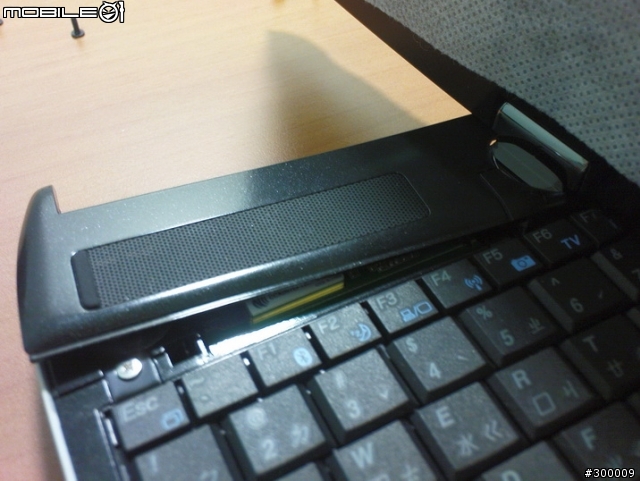

06.在右邊用一字起插一下,一扳就會開了
【分享】SH-S37 更換偽 SSD(雙 CF)

07.拆下來的面版(正面)
【分享】SH-S37 更換偽 SSD(雙 CF)

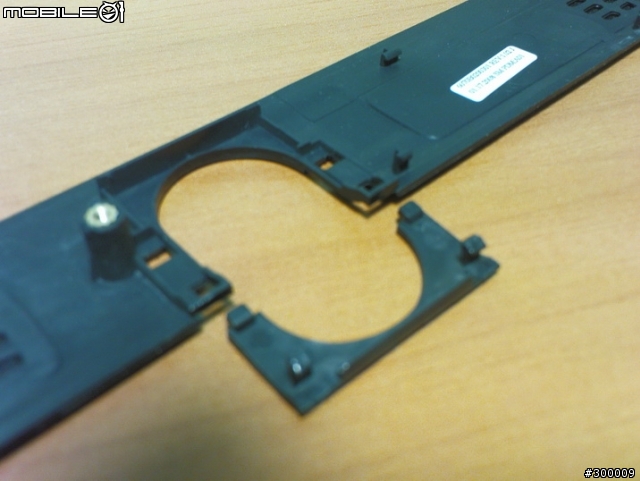

08.拆下來的面版(背面)
【分享】SH-S37 更換偽 SSD(雙 CF)

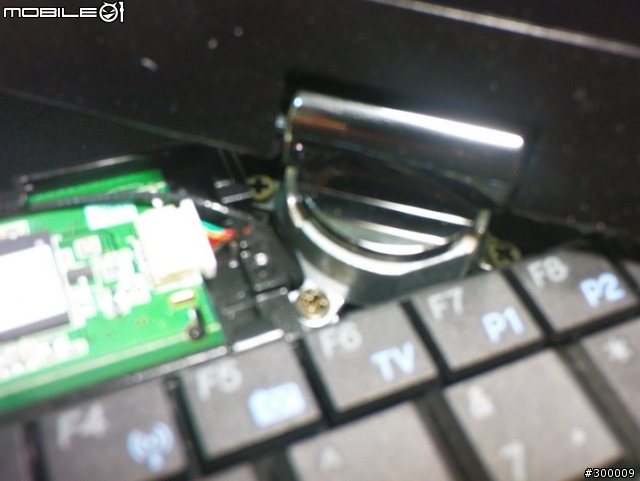

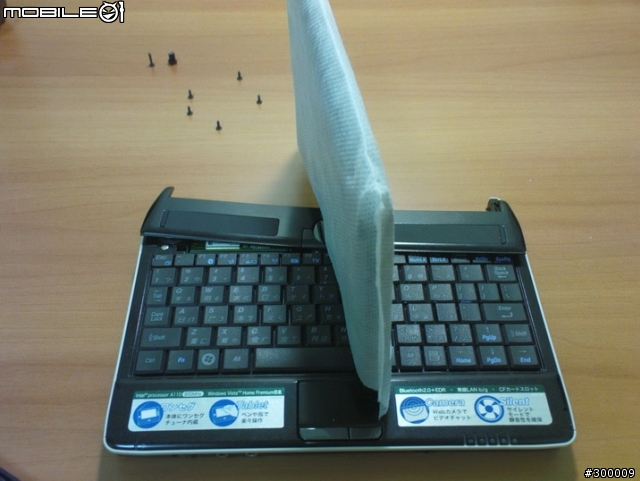

07.再來螢幕的四個螺絲
【分享】SH-S37 更換偽 SSD(雙 CF)

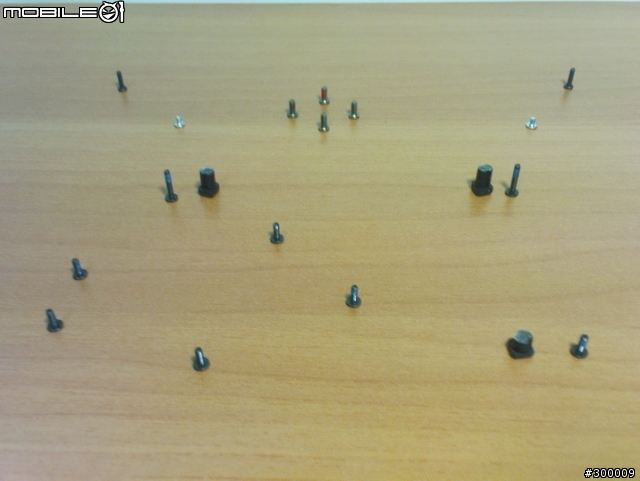

08.螺絲合照
【分享】SH-S37 更換偽 SSD(雙 CF)

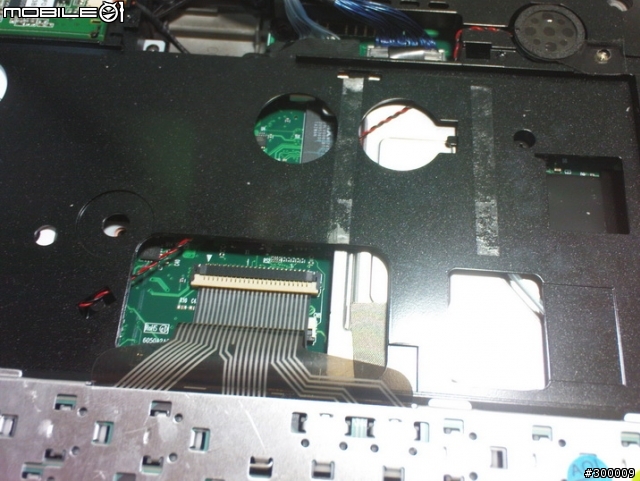

09.再來拔鍵盤,要用點力拉(因為有兩條雙面貼在背後)就會分離,再將排線扳開
【分享】SH-S37 更換偽 SSD(雙 CF)

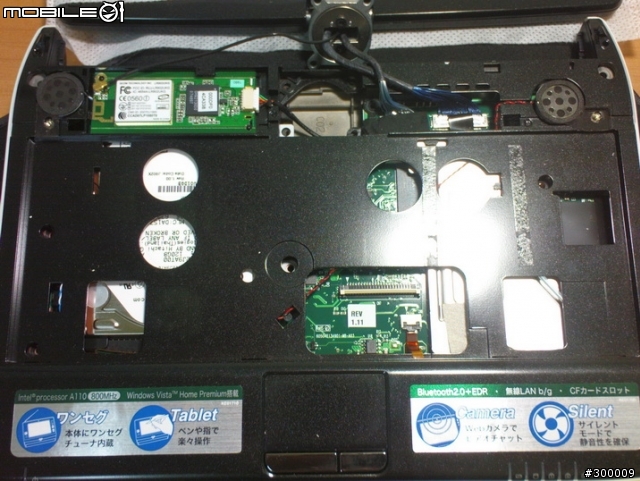

10.正面照,將三根螺絲移除就可以看到硬碟了
【分享】SH-S37 更換偽 SSD(雙 CF)

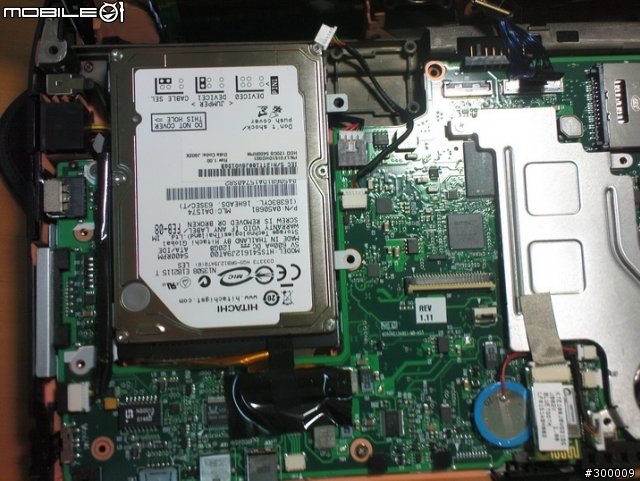

11.把蓋子拿開後,硬碟就在左手邊,再將左上一根螺絲移除即可將硬碟取出
【分享】SH-S37 更換偽 SSD(雙 CF)

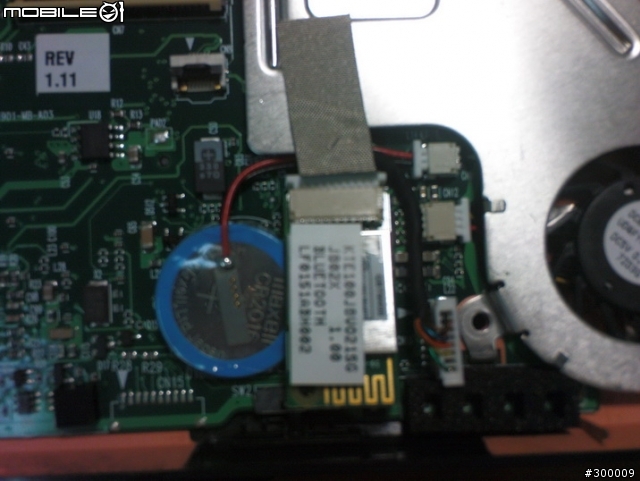

12.之前有人問密碼忘記的問題,就將這個電池插頭移除個十分鐘,Bios 就會恢復出廠值了
【分享】SH-S37 更換偽 SSD(雙 CF)

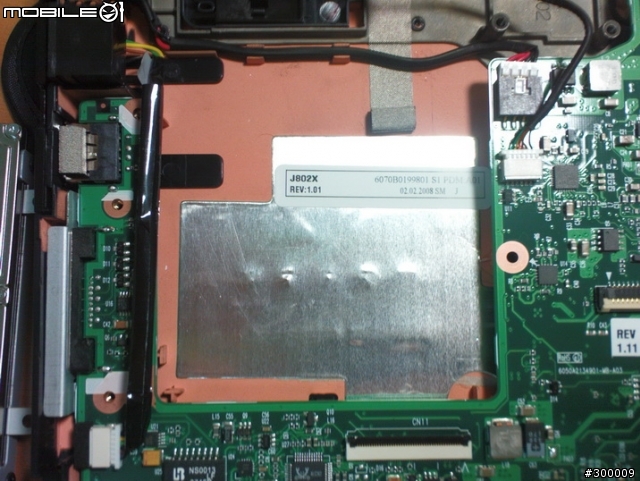

13.放硬碟的位置
【分享】SH-S37 更換偽 SSD(雙 CF)

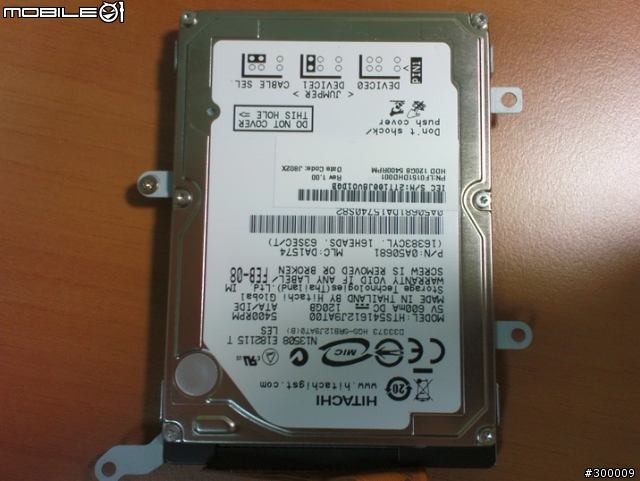

14.硬碟現身
【分享】SH-S37 更換偽 SSD(雙 CF)

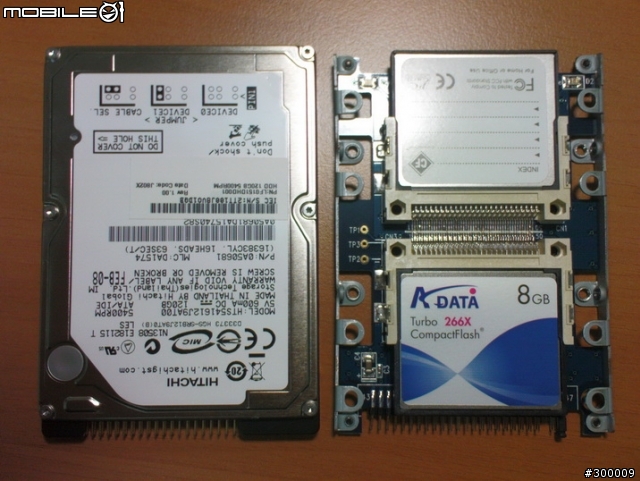

15.跟要取代他的 AREA 合照
【分享】SH-S37 更換偽 SSD(雙 CF)

16.同場加映與單 CF PATA 卡合照
【分享】SH-S37 更換偽 SSD(雙 CF)

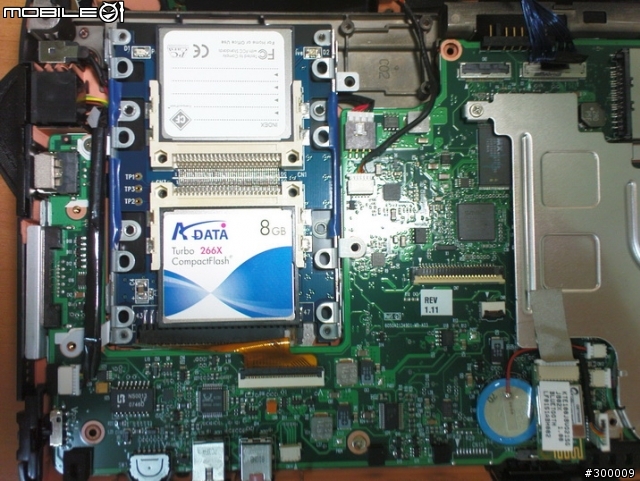

17.與新一代小黑合體
【分享】SH-S37 更換偽 SSD(雙 CF)

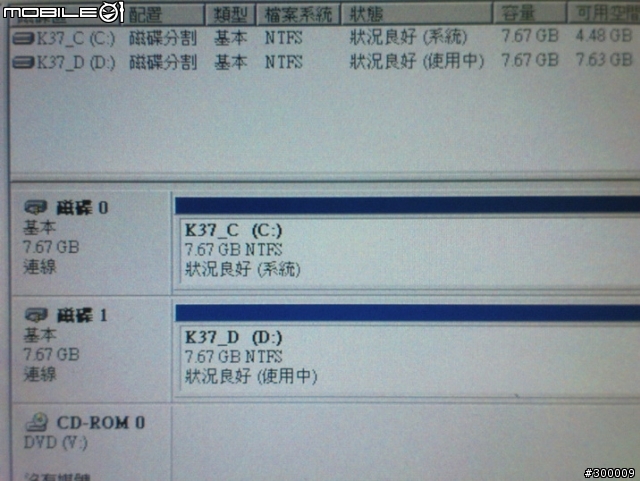

18.裝完之後,可以在系統中看到兩個 8G 的硬碟
【分享】SH-S37 更換偽 SSD(雙 CF)

19.安裝完後,建議修改 Bios 中的 PIO Mode,這樣才可全速跑!!
(圖下的「Transfer Mode」及「Ultra DMA Mode」。剛剛試一下,好像設定「Ultra DMA Mode」就可以了,「Transfer Mode」可以設 Standard 即可,效果一樣。)
【分享】SH-S37 更換偽 SSD(雙 CF)
2008-03-15 20:18 發佈
文章關鍵字 SH-S37 SSD 雙 CF
zayinjiang wrote:
剛剛拿到這個雙 CF...(恕刪)


Z大果然是高手,期待使用心得分享,先推加分先!
這張轉卡花了多少張小朋友阿
能否透露一下購買管道呢???
慾望少一點~幸福多一點~/科技始終來自於人性~人性始終來自於惰性~/先和解的不是認輸~是在乎~
本來有點興趣, 但原來這卡是不可合併成一個硬碟~~ 可惜
請問有比較省電?


希望ssd價錢快點親民
風帶走了一切 帶走快樂也帶走痛苦。 從此我的世界 唯讀風陪伴。 沒有歡笑 也沒有悲傷。
螺絲這麼多~~~

要拆可真是個挑戰,不過偶喜歡啦!

而現在不是有32G的CF Card嗎?

如果兩張都用32G 的話~~~ 會更完美!
好的相機並不會讓初學者變成一位攝影家, 但好的相機卻可以將其心所願者化為實現! ~~~ 因為我是永遠的菜鳥 !
本也想試試FLASH硬碟的威力,
但一看到Z大的螺絲合照就嚇到了,
還有那兩條雙面膠...囧"

不過合體完成後Z大有享受到高速不震動的快感嗎?
體驗起來不知道會不會很香豔刺激說...?
推推推 真是技術高超,已經給你加分囉!
01不給改暱稱,請叫我柚子 Blog: http://www.3cblog.idv.tw
感謝大大的分享
可否再分享一下這張卡在OS下的mode與讀寫速度?
3Q~
請問這張轉卡有支援RAID嗎???
有的話速度應該非常驚人
