請問各位先進：筆電內的 3G 網卡用的空插槽可否直接上 msata ssd ??

cq5388

cq5388
個人積分：113分
文章編號：48392087

113分

樓主

2014-01-24 12:36

筆電有空的插槽預留給3G網卡用的，突然想到是否可以直接裝上 msata ssd ?

這樣就可以灌系統於 msata ssd 上面啦...

請高手釋疑!

謝謝

2014-01-24 12:36 發佈

文章關鍵字先進空插槽 msata ssd

蓋世太保

蓋世太保
個人積分：90分
文章編號：48395181

90分

2樓

2014-01-24 15:42

理論上可以

可是BIOS要有能改成mSATA開機的功能

cq5388 wrote:
筆電有空的插槽預留給...(恕刪)

nick2009

nick2009
個人積分：77分
文章編號：48396010

77分

3樓

2014-01-24 16:41

要看設計...
我的ThinkPad E330
裡面空著的Full-size Mini PCIe
規格書有寫可以裝3G網路卡也可以裝SSD
沒搞錯的話
是要有晶片負責在Pin51接地(Presence Detect)時切換SATA
http://www.ecs.com.tw/ECSwebsite/images/pin/intel%20mSATA%20pin.bmp
不過難保設計不同，沒資料可查就難說了

cq5388

cq5388
個人積分：113分
文章編號：48396189

113分

樓主

2014-01-24 16:54

蓋世太保 wrote:
理論上可以可是BIO...(恕刪)

謝謝

我等下來看看Bios有無此開機選項...

不過硬體沒裝的話，會不會就根本不會有此選項出來?

cq5388

cq5388
個人積分：113分
文章編號：48396332

113分

樓主

2014-01-24 17:03

nick2009 wrote:
要看設計...我的T...(恕刪)

謝謝

這筆電是 DELL v13，裏面也是空著 Full-size 的3G卡接口，而且跟 msata 的接口一樣。
就是不知裏面的pin腳有沒有相容...

(圖中紅色框框的部分就是預留給3G網卡的位置與插槽)

cq5388

cq5388
個人積分：113分
文章編號：48396798

113分

樓主

2014-01-24 17:35

蓋世太保 wrote:
理論上可以可是BIO...(恕刪)

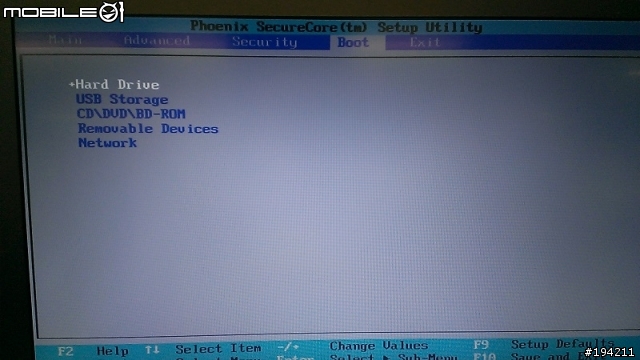

重開機進bios後：

沒有發現msata的開機選項!
只有可以單獨選擇3G網卡的開啟與關閉!

nick2009

nick2009
個人積分：77分
文章編號：48400443

77分

7樓

2014-01-24 22:47

BIOS裡應該不會寫MSATA
有支援的話應該都視為SATA，然後以代號0或1等方式區分
試試把第一張照片裡的"+Hard Drive"展開來看看

cq5388

cq5388
個人積分：113分
文章編號：48403686

113分

樓主

2014-01-25 9:00

nick2009 wrote:
BIOS裡應該不會寫...(恕刪)

呵呵，您看的真仔細!
我都沒注意到這個地方可以展開...

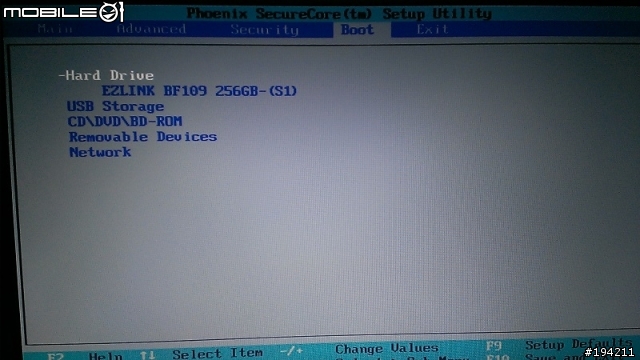

剛剛看了一下，是這樣的：

不知道這樣可以看得出來嗎?

謝謝!

nick2009

nick2009
個人積分：77分
文章編號：48434170

77分

9樓

2014-01-27 15:59

抱歉周末外出
這看來好像是沒MSATA的支援
似乎是設計為光碟機在SATA0，硬碟在SATA1
也許您是想把您現有SSD裡的那片本體MSATA給拿出來裝
然後再裝一個2.5吋硬碟
但畢竟MSATA是2009年9月底才公布的規格
如果是2011年底以前的筆電，很可能是不支援的

cq5388

cq5388
個人積分：113分
文章編號：48464892

113分

樓主

2014-01-29 16:00

nick2009 wrote:
抱歉周末外出這看來好...(恕刪)

謝謝您!

果然是明眼人，一看就知道我想裝msata ssd + 2.5吋hdd... 呵!
