[實作]倫飛10D加裝內建藍芽攻略

看到01網友 ERIKWU 轉發國外網站 DIY改內建藍芽 方法，本人也興起了DIY的念頭。


因為是本土露點照，所以會有當地的報紙或紙鈔以茲證明.嘻嘻..。先前有01網友rainsand發表過自行加裝記憶體及換硬碟各位可以參考看看

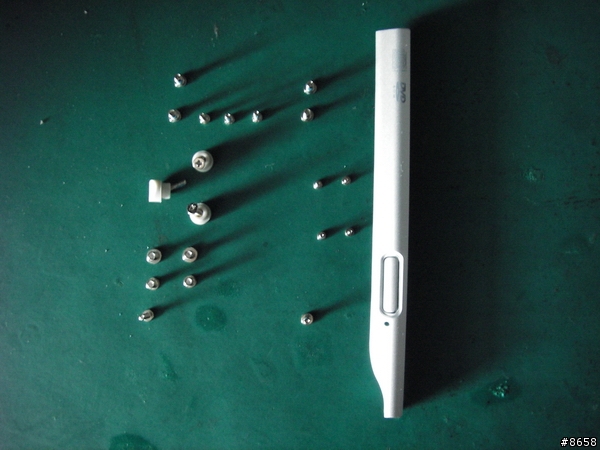

螺絲大閱兵(還有一顆留在機殼上)

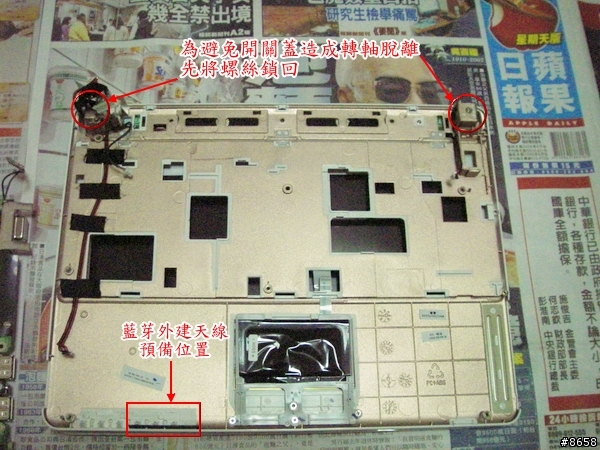

DIY過程當中會開蓋關蓋，所以這2個螺絲先鎖上，讓轉軸功能正常，不會傷到轉軸上的排線組

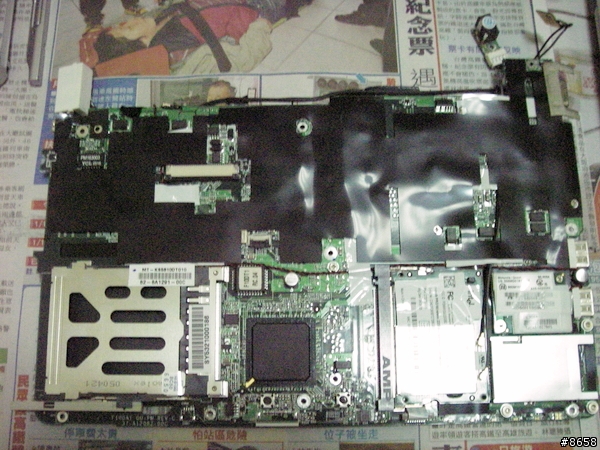

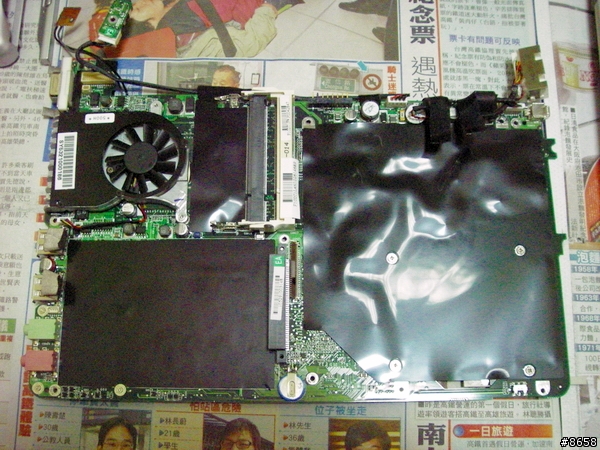

機板-上


機板-下

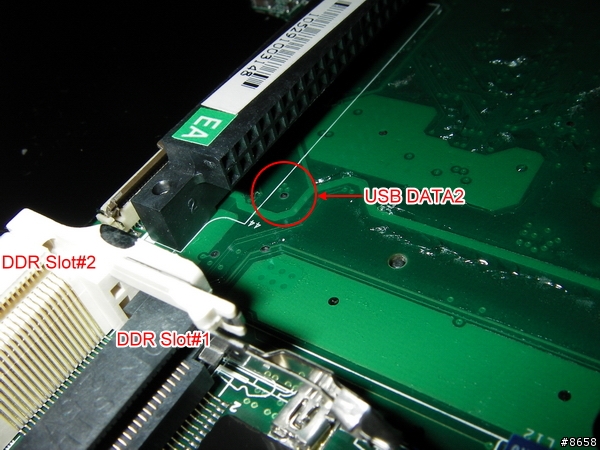

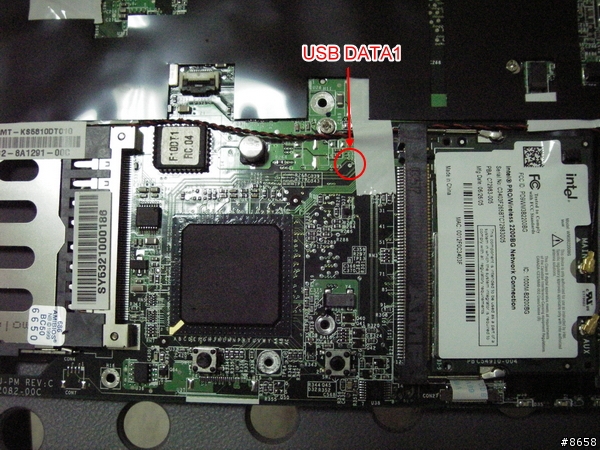

要施工的焊接點

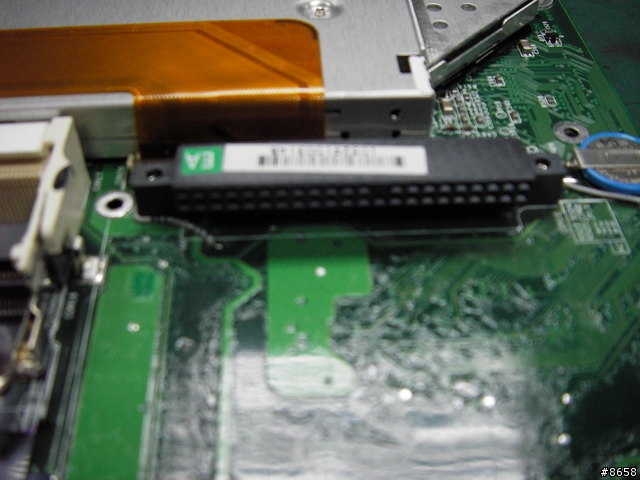

距離遠一點，看看其他零件相關位置會比較有概念

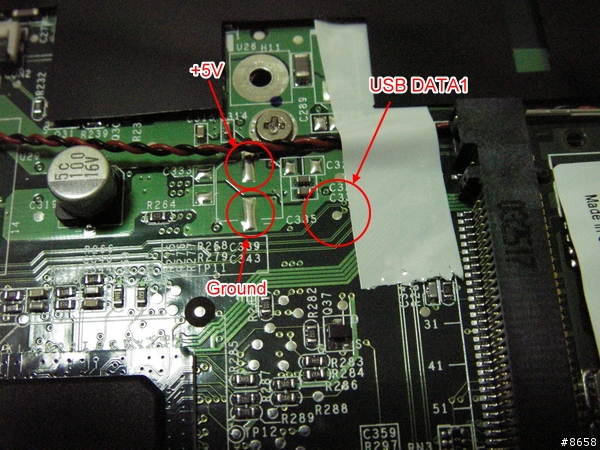

另外一個焊接點，在硬碟位置Layout跟國外網站的圖不太一樣了

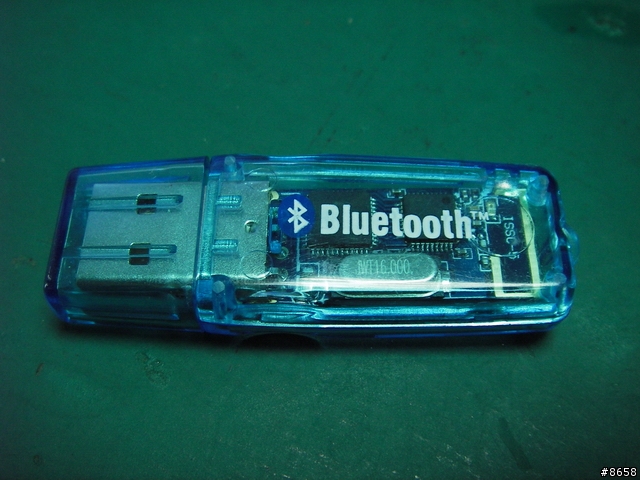

藍芽傳輸器$199一個，網拍特價的時候還到過$99一個

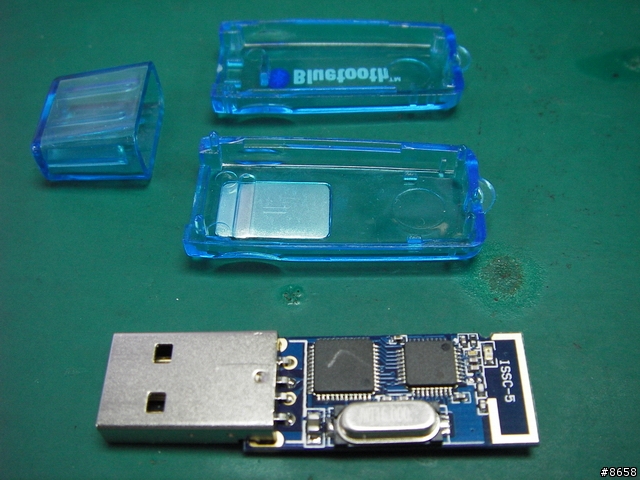

塑膠柱設計，所以用指甲就可以拆開

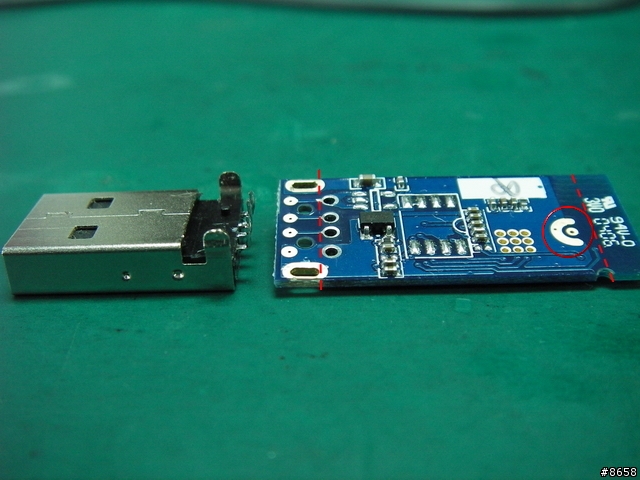

USB接頭拆解，虛線為預備裁切的部份，圓圈為焊接外接天線用

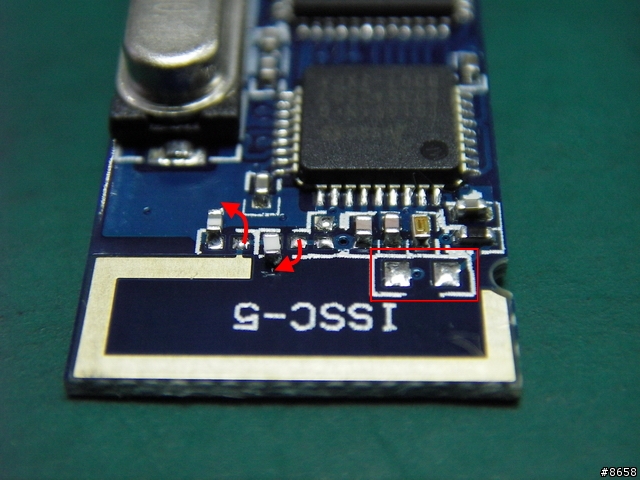

移開零件，目的是不用內建的印刷電路天線，拿掉藍光LED，用不到還可以省電

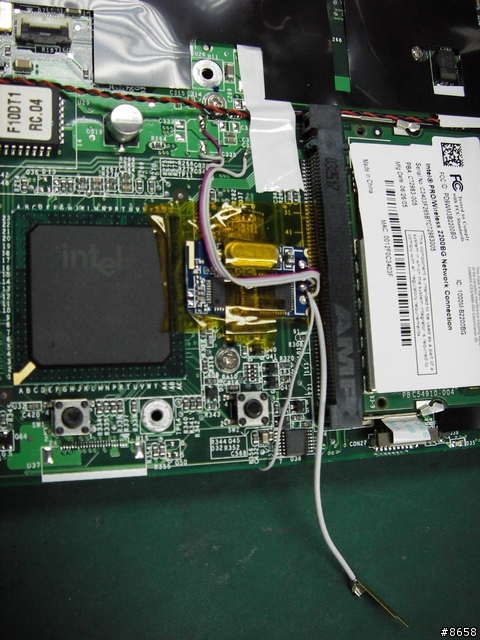

藍芽硬體裝配圖一


藍芽硬體裝配圖二(忘了切近拍模式，焦距不對)

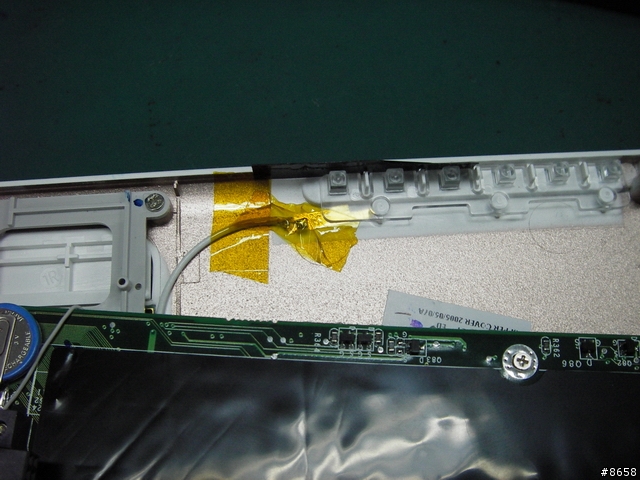

固定天線位置，在無EMI導電漆的位置，正好在指示燈位置，距離施工位置也較近

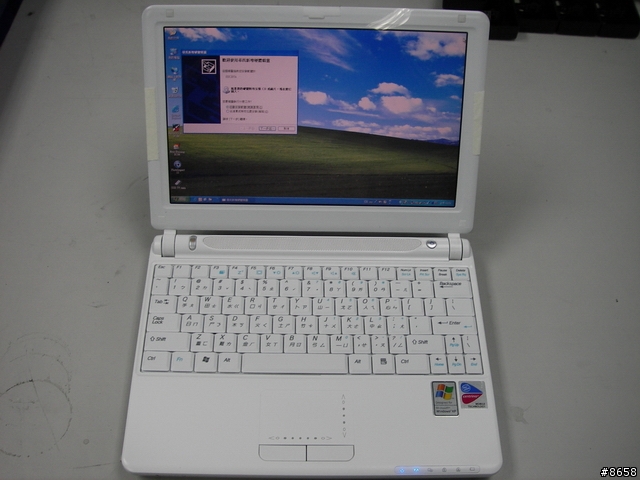

電腦開機就抓到新增硬體裝置

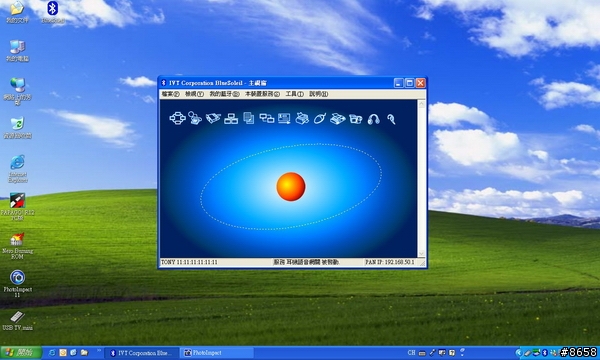

安裝完藍芽端介面程式，藍芽硬體生效

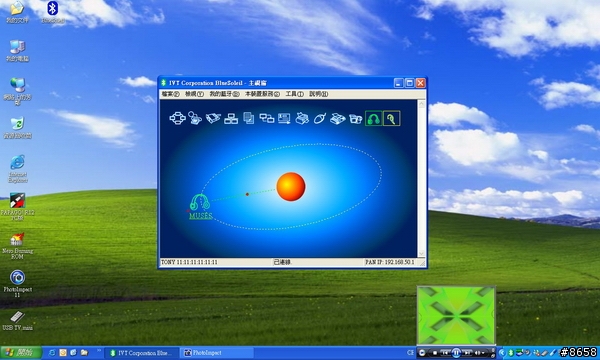

藍芽配對

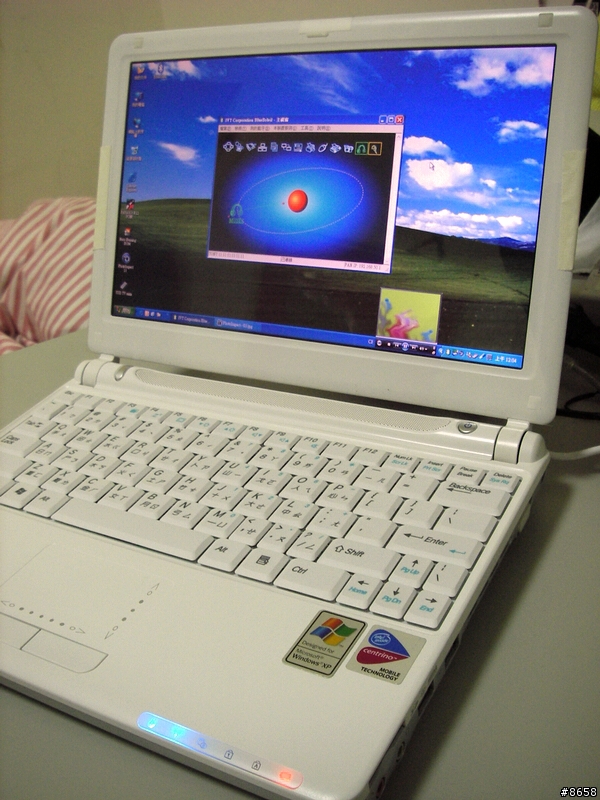

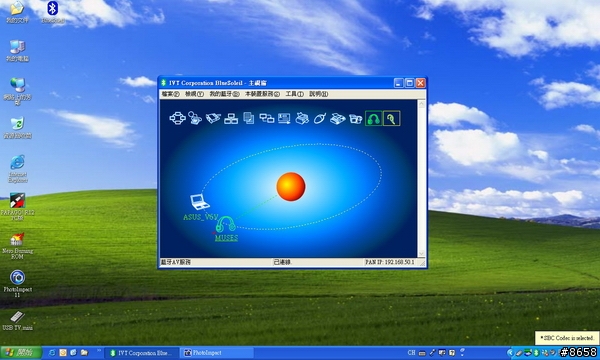

藍芽連線聽音樂使用中


OK完工嘍！快樂使用中，沒有插任何USB Dongle喔！

後記：這台是朋友的，他說收到Pxhome寄來時，外箱膠帶是貼2層，有使用過的痕跡，金屬後殼烤漆有磨損現象，沒手冊、沒驅動或還原光碟，要問01其他網友這是正常嗎？鍵盤右上方Delete鍵浮浮的(經過我拆組裝，才知道上方三個卡榫有一個沒卡到)，還真是有夠國產的品相。
