發的不好還請各位大大勿怪...
小弟從小家中並不富裕 因此很小很小很小很小(好像是懂事開始)......
父母就教導我們要有"土砲"精神,因此身邊很多東西都是土砲製成法
最近友人買了款千元散熱墊 讓我覺得果然有錢不是好,是太好了~~~
雖然身上新台幣不多又有年長父母要養,但是......我的小筆電也不能
就這樣冷落它,任它熱情如火呀~~~
因此我的"土砲"精神又來惹!秉持用最低的花費達到相同的享受........XD
爬文許久見識過各式各樣的DIY散熱墊 (例如:烤肉架.瓶蓋加高.筆芯站立.....)
但個人感覺不是不好攜帶就是重量太重要不就是結構不穩......
所以我想創造一個擁有以下幾點的散熱墊:
1.可攜帶
2.雙用電源
3.噪音小
4.結構穩
5. 10.1~15.6吋通吃
6.重量輕
好了~我們進入重點吧!當然先從材料開始,很簡單,需要的有......
1.剪刀一把 (萬年好用工具 你如果可以一把刀吃天下我也是不反對啦)
2.美工刀一把 (這一定要呀 你也可以拿菜刀.藍波刀.剃頭刀.......只要能割都是好刀)
3.雙面膠一捲 (你要用白膠.AB膠..... 你就等著做到天荒地老)
USB延長線2條 (有一條是要斬首的 可以挑選舊的)
4.風扇一顆 (這是一定要的 不然你要用嘴巴吹氣嗎?)
5.主體素材 (看你能拿到什麼就用什麼 水果箱.鞋盒紙板都可以)
6.膠帶台 (當然上面要有膠帶,固定位置用)
7.鐵尺30cm一把 (其實一般卡通圖案15cm小尺也可以啦 但建議最好30公分 後面你就知道惹)
8.電壓器12v一個 (沒有也可以 只是你就沒有雙用電源)
9.熱溶槍一隻 (沒有也可 但是有比較好 補強很好用)
10.喜歡的貼紙數張(這不一定要有拉 看個人喜好)
最重要的是............... 窮小孩的"土砲"精神
(如果你沒有 請自行上一頁 因為你比較適合拿小朋友去買現成的來刺激社會經濟)
開始了!第一步量尺寸畫設計草圖 (看你要用什麼畫都可以 小畫家.徒手.專業軟體.....)
我是用排版軟體畫啦!因為可以1比1對照,但是還沒整理有點亂,理所以就先不上傳了

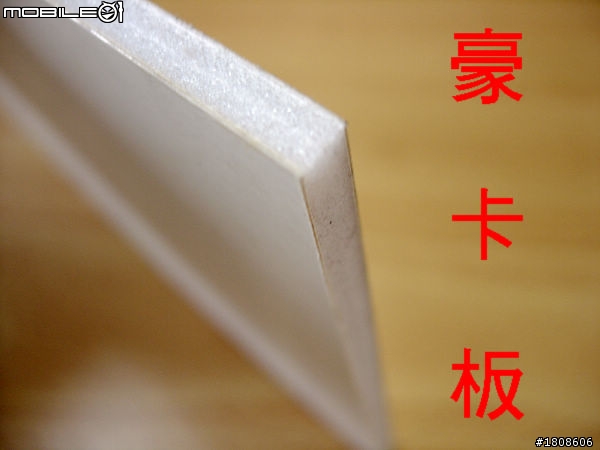

畫完草圖後,拿出你的素材 看你是用什麼啦~我是用一種叫"豪卡板"的素材當本體
通常美術行買不太到,可能要去跟大圖輸出店買才有 這一般拿來作人行看板的 很堅固
很好用的東西 堅固又輕 唯一缺點怕濕氣......
它雙面是厚紙板 所以很堅固 支撐力很夠 (別去店家偷人行看板耶......我沒叫你這麼做喲
)沒有的話也可以拿瓦愣紙板.女孩子買協都有很硬的鞋盒都不錯

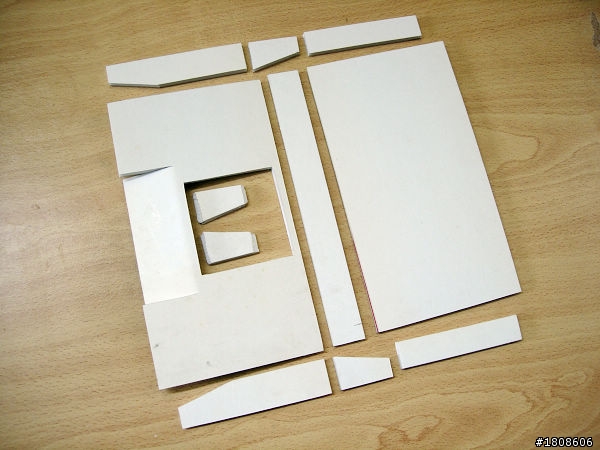

再來就是裁出所需要形狀啦~
這是大致上的大體而已......有些小零件並沒有在裡面,依你製作需求調整增加即可

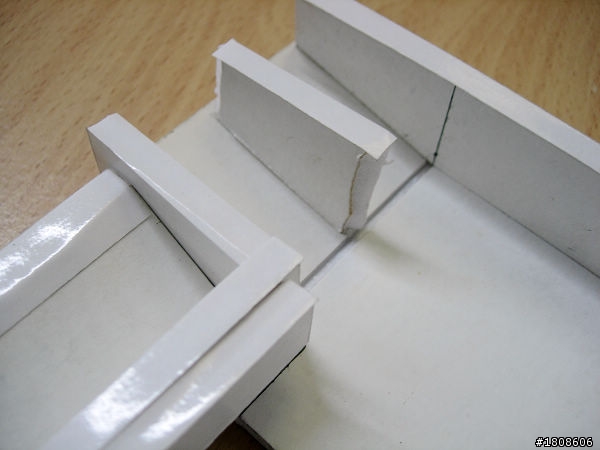

再來就是組合啦~東粘西粘的勞作時間開始

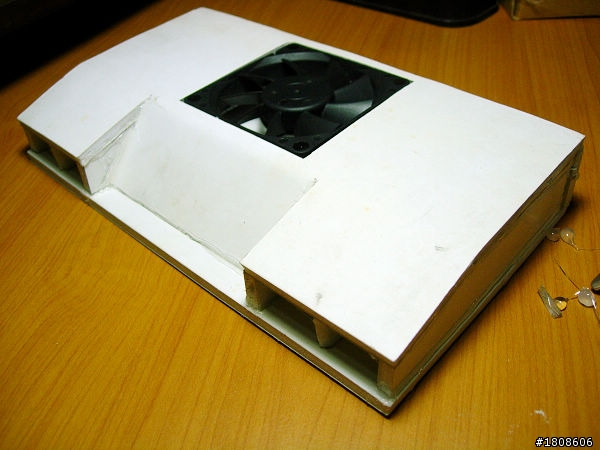

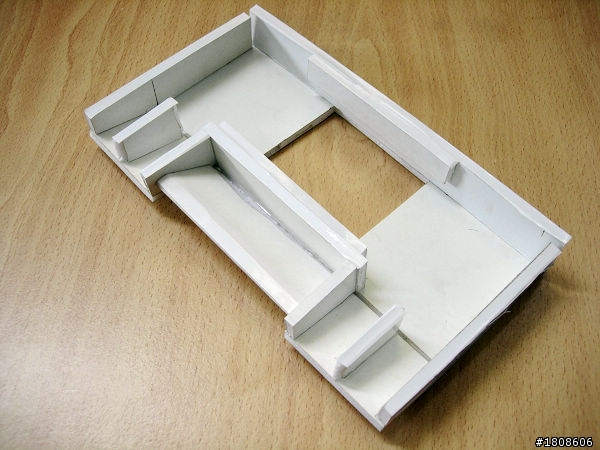

斜面照

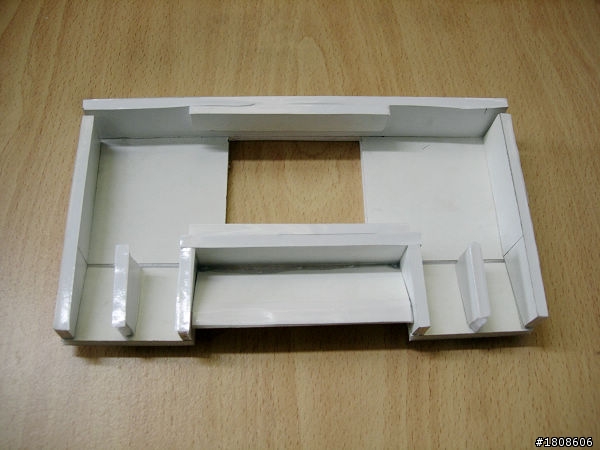

垂直照

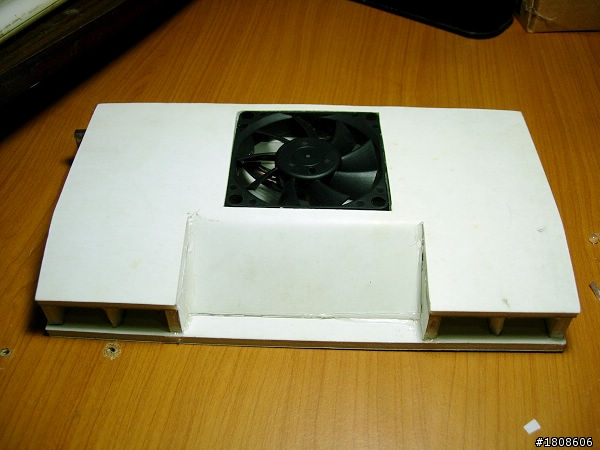

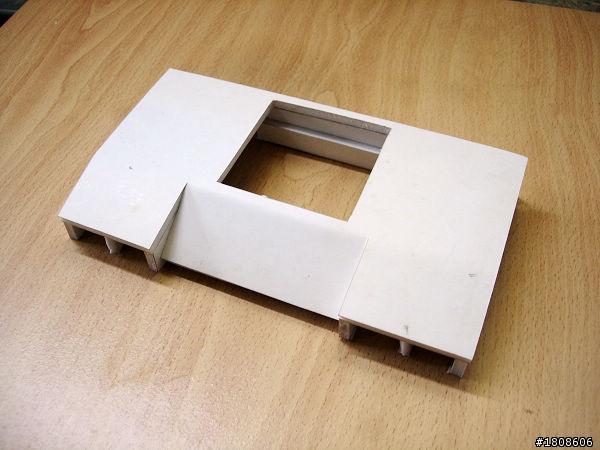

翻正面
建議底部雙面膠先黏上再組合,組合後雙面膠不好黏

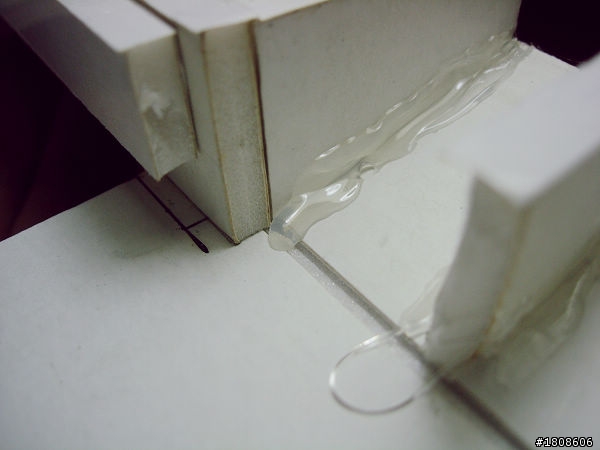

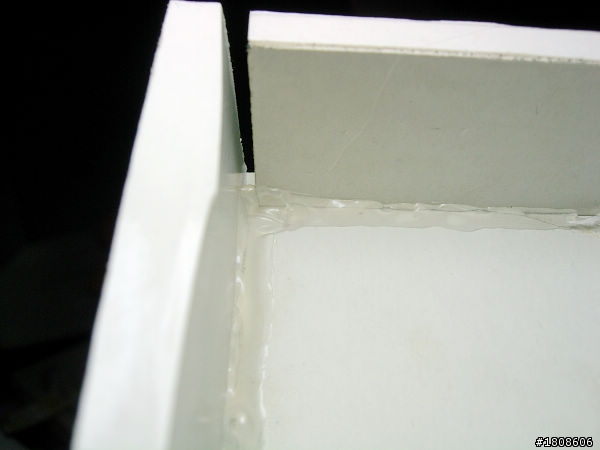

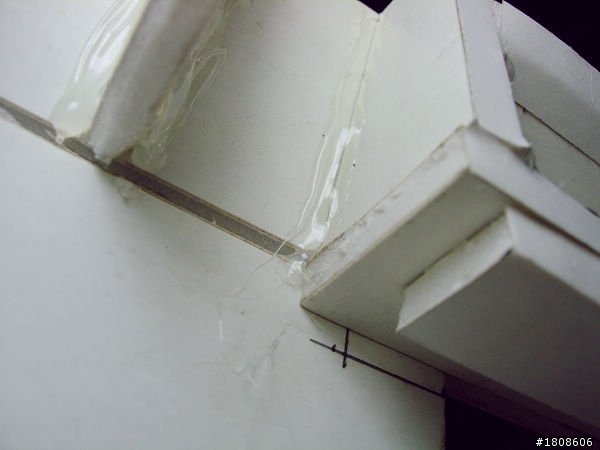

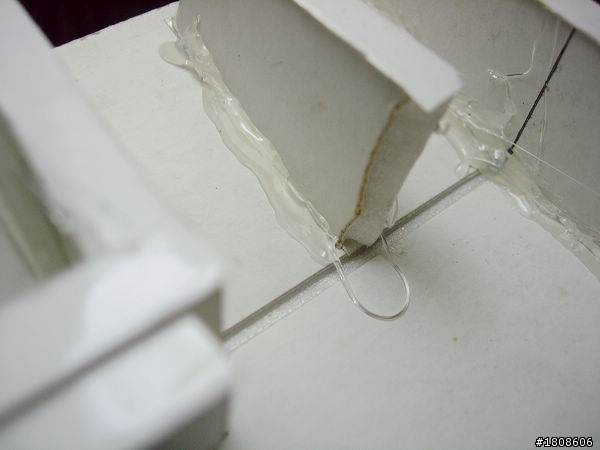

大致上形狀已經出來了,但是我剛有說要堅固且耐用,那就要補強啦~拿出你的熱溶槍
把你看的到的轉角.直角.接縫處全上......(別省呀~你總不希望辛苦做的東西沒2.3個月就散了)
我補.....
再補.......(那條縫不是尺寸不準,是故意留下的,後面用的到)
拼命擠~~~
我知道很醜 在裡面又看不到 堅固比較重要......

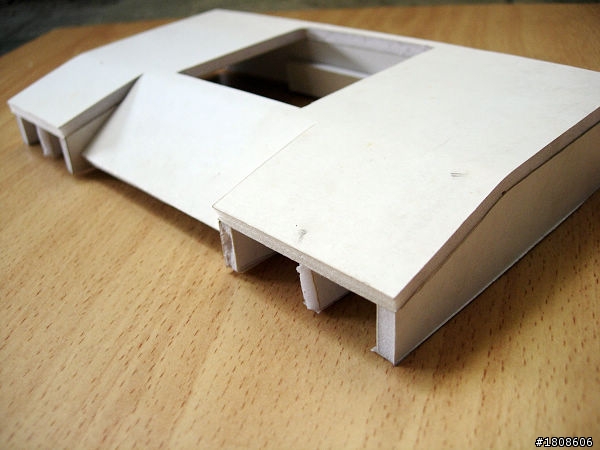

好啦~全都補好後翻過來測試壓看看穩不穩 會不會搖晃
(基本上用我的結構加上補強後應該會活像個硬梆梆的抽獎箱...XD)

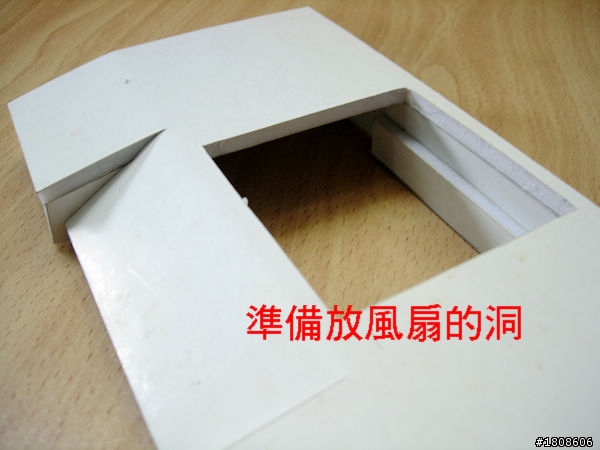

然後再來試試風扇下不下的去 下不去就糗了....
可以搖搖看 壓壓看結構性夠不夠......不夠再補強
風扇洞內有再加一層 (充當卡筍用) 我不想動用螺絲跟銲槍或束帶.....

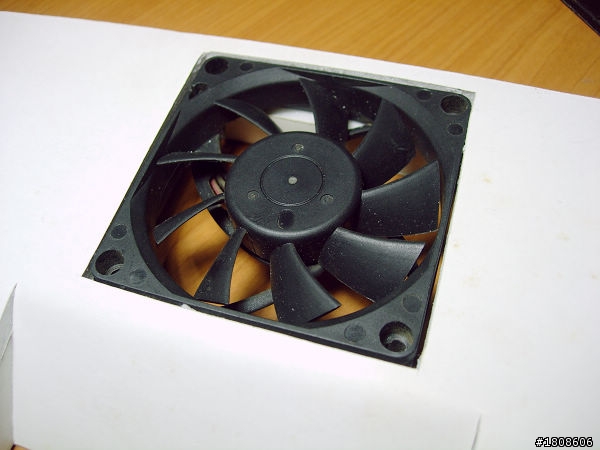

風扇!!合體~~~ 跟無敵鐵金剛的駕駛座一樣密合
這裡注意一下,風扇一定要密合,不行就在加強,調整......一定要越密合越好!
(相信我!!不然轉起來就會有雜音,長時間使用下來會讓你心神不寧......想摔它的)

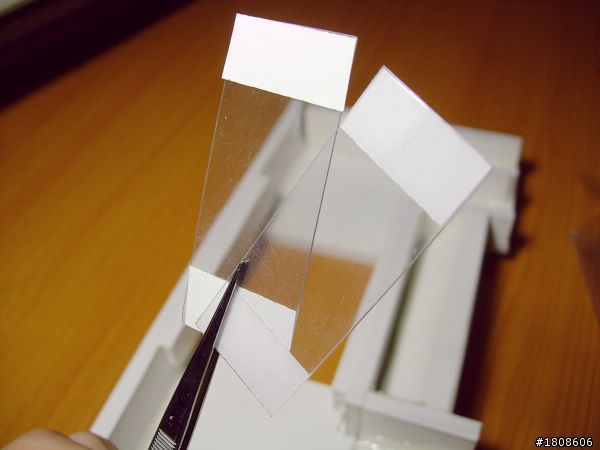

接下來~拿出2片透明膠片(現在產品很多太空包 包裝,相信很好取得)不然厚紙版也行
就這樣薄薄的兩片 兩端上雙面膠 (要做啥勒!?嘿嘿.....等等你就知道)

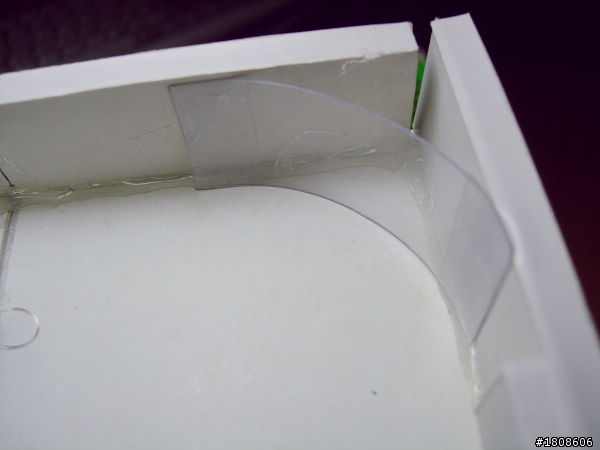

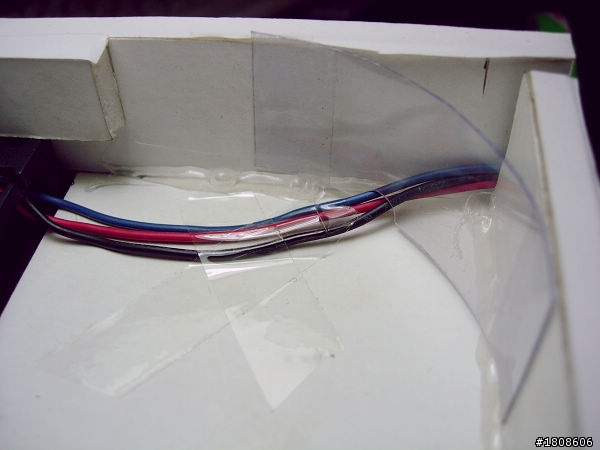

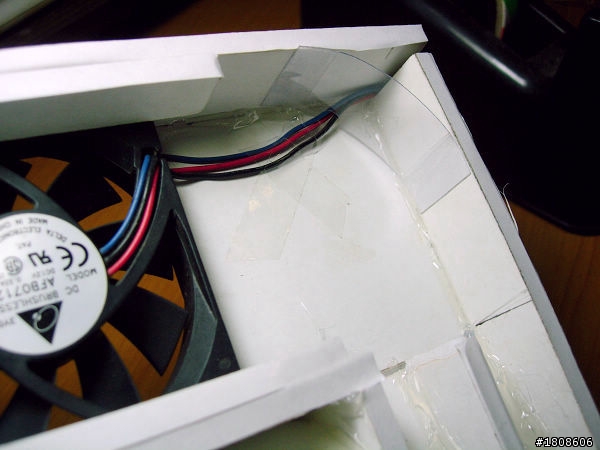

在轉角處像這樣貼 (減少內部亂流,可以加強出風力也可以減少風切聲)
另依邊也來一下 (風扇電線順便用透明膠帶固定一下位置)
不要照我圖做......這只是示範膠片放法 等等還要整線+裝接頭
都好了以後,記得上面有說要2條USB延長線嗎?拿出破舊的那條 然後.......把它斬首示眾

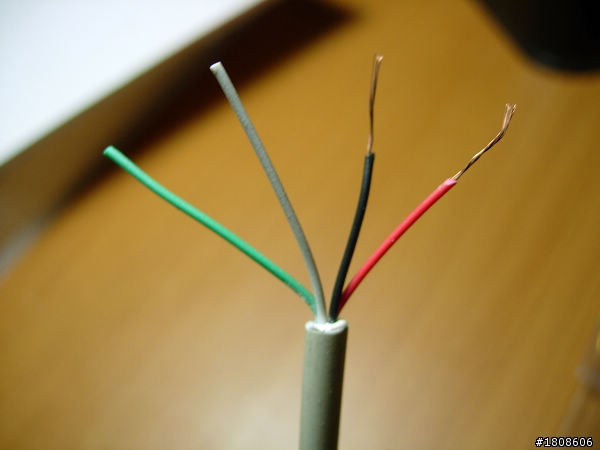

裡面你可以看到4條線 一般來說"紅"跟"黑"式電源正負極 另外2條是訊號線用不到可以剪掉
這裡說明一下,我散熱墊上用的是公頭呦~
為什麼用公頭勒?大家都用母頭呀~
因為最好取得的USB延長線是一公一母呀!
公的你要插電腦,那後端母的當然要配公頭最方便使用啦~
(這裡是我建議 大可照你自己的意思接你想要的頭就好 我是以最方便為主)

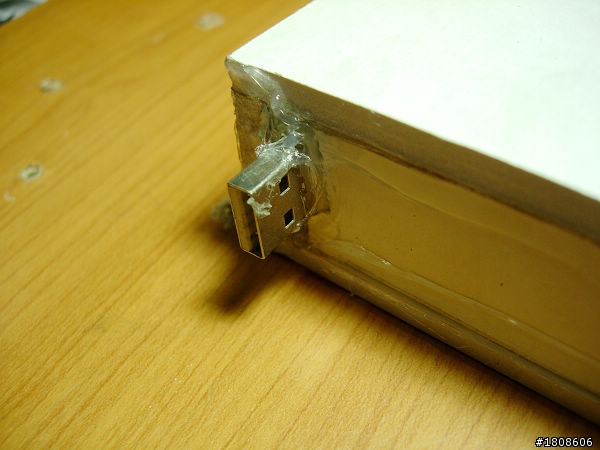

正負極接好風扇做絕緣後 接頭放置在剛我流的縫處(左右自己選)外觀像這樣"凸"出來.......XD
一樣用熱溶膠整個給它黏死 不然改天你插一插頭自己縮進去就變烏龜了......
檢查一切都OK以後就要把底板黏上了!黏上前記得把該用的都用好
黏上去後在拆下來結構就會比較弱化 (建議是不要啦!)
看看現有沒有佈好 風扇會不會轉 接頭會不會搖晃 有沒有哪裡會影響出風等等.....
重量覺得太輕的可以加重物 我是加了3顆電池....因為不想它在我桌上跑來跑去

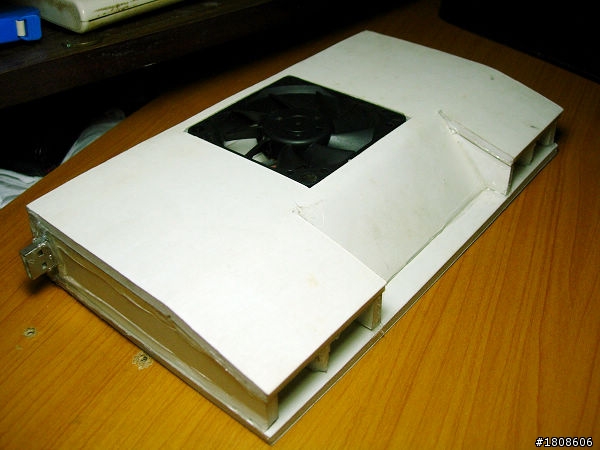

底盤合體斜面照
底盤合體垂直照
為什麼我要底下最後上,而不是上面蓋子勒?當然是以車子為藍圖,要求的是"剛性"呀~
好了後就可以開始著手彩繪了!
我先是貼紅色卡典西德本來想做成仿"法拉利"跑車車頭的......
後來貼好後發現幾點問題....
1.本來想在風扇上再加一個凸起的掩蓋蓋 搞的像前方進氣一樣車頭
但後來實驗結果 進氣量會大受影響而且.......風切聲好大
2.還要印一些貼紙 LOGO等等想到就懶......

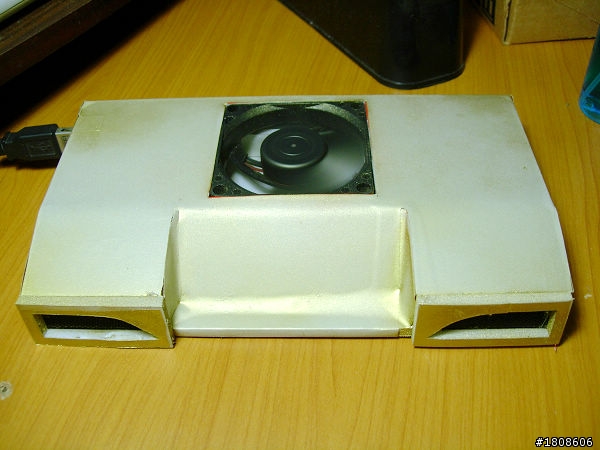

所以在整台紅色情況下我又亂搞......噴成整台金色......這下可好了
我的天呀~整個醜爆了.....
搞成金色後.....這.....這能看嗎?整個像廟寺金佛像底座 遠看像個燒窯機......
所以決定拿出我喜愛的貼紙把它貼一貼 在怎樣也比目前這囧樣好吧....

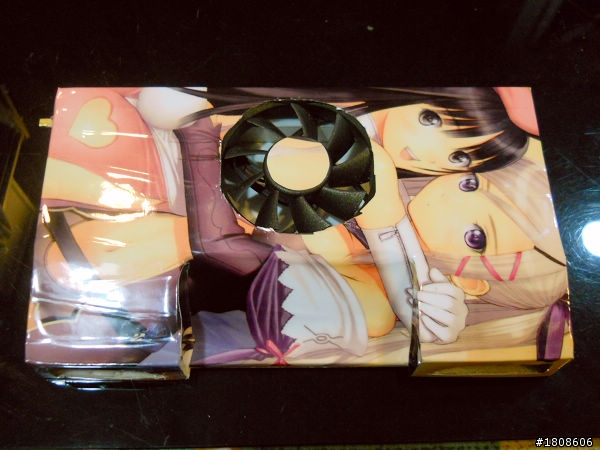

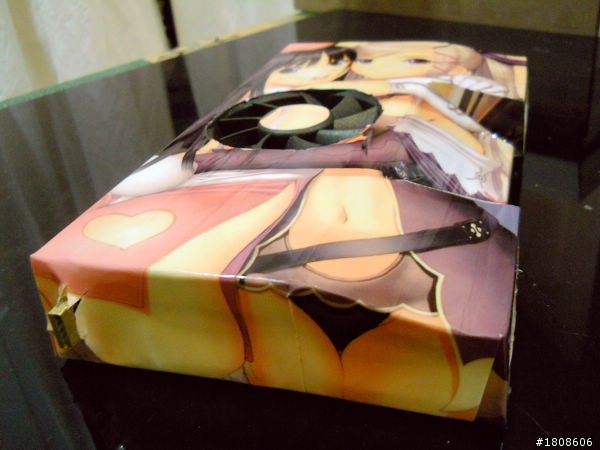

在我胡亂貼一通之後......成品完成了!!!鐺鐺~~~
(別問我為什用這張圖片 就手頭上剛好有 以不花錢為原則呀~列印也要墨水錢呀!)
我知道你會說可以用廣告紙......經濟又實惠~
我也是有想過,但是我怕被我們家的長輩當成垃圾丟了.....

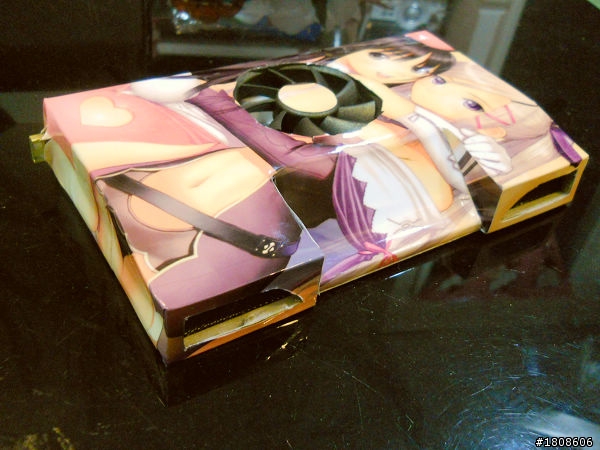

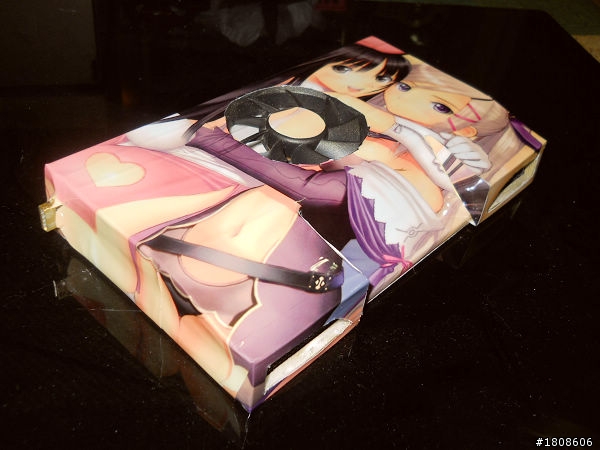

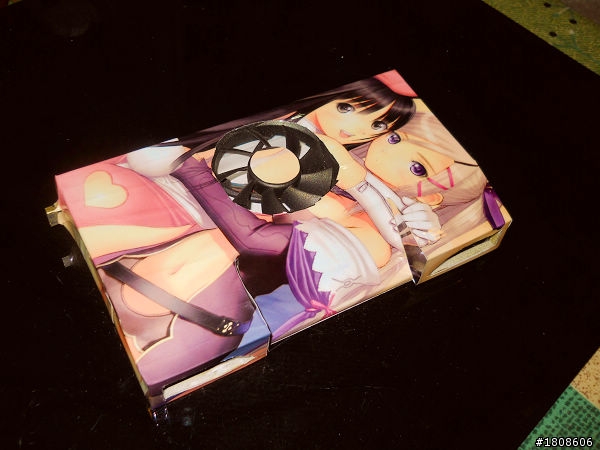

成品圖.....好想倒了XD

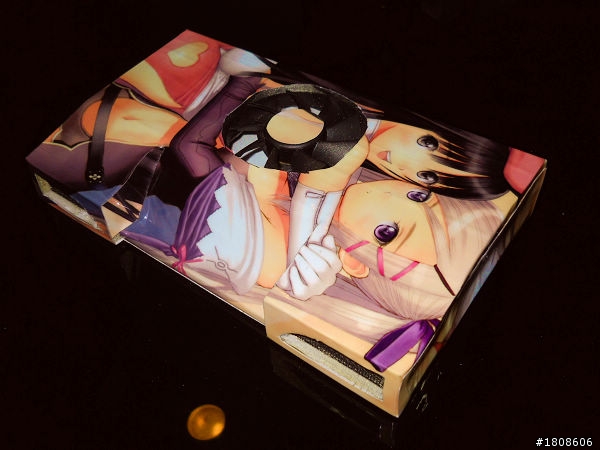

再一張方向對的
還不錯啦~
有沒有有點像"N牌"顯示卡......
唯獨這個"烏龜頭"有點醜 還好被我噴成金色的了 乍看下還以為鍍金USB頭
本來的跑車車頭變成這附慘狀.......該說什麼勒?就是人不能懶吧!

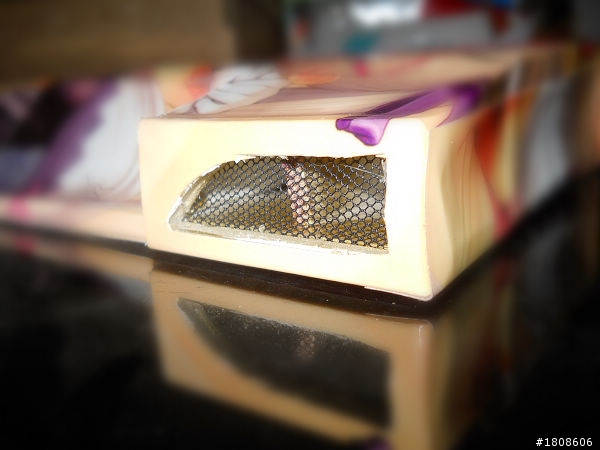

你看看 你看看~~車子的下導流進氣網狀孔還在勒........
本來還想做LED燈號 雙接頭切換開關 USB HUB功能等等.......
後來想說要分享就簡單點,人人都會做那才是"窮小孩"精神呀!
做太複雜光看就懶,還有誰會想DIY呀~
何況這也是我的初號機........俗稱原型機,再來的二號機.三號機再玩花樣好了!!
目前設計剛斬首的USB母頭接在12V變壓器上 充當外接裝置電源
平時方便使用時只要接USB延長線吃NB USB 5V電壓就好
又安靜又方便 而且USB延長線又隨處可得.......
有必要長時間開機操機器時再拿外接電源換上去 就生龍活虎了

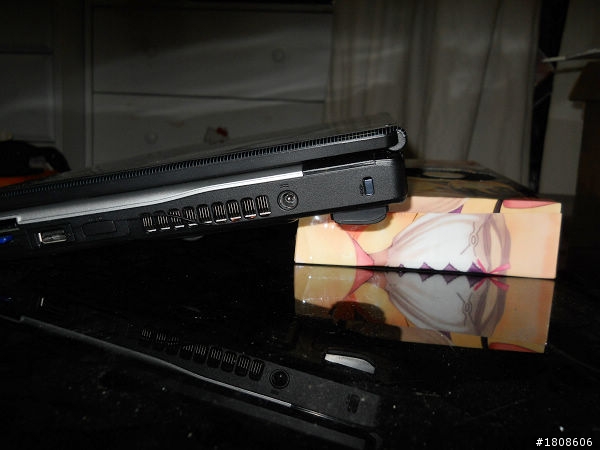

就算不插電它也提供墊高功能 有助散熱且鍵盤角度變的比較好打了....

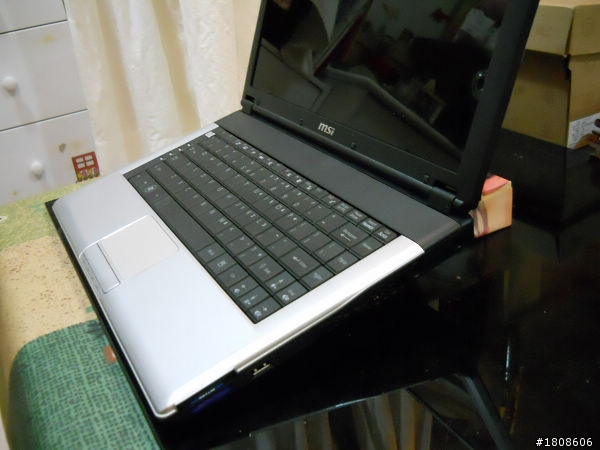

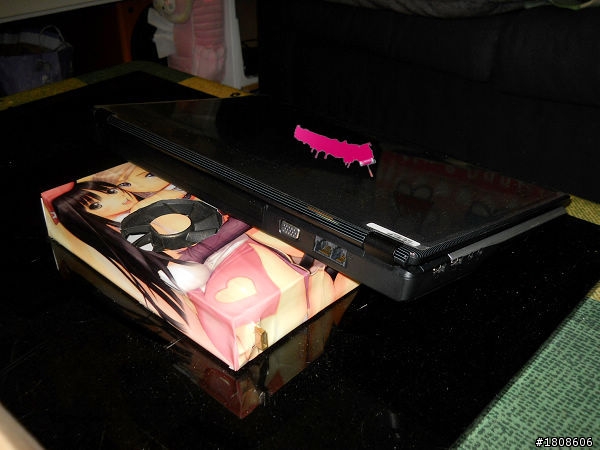

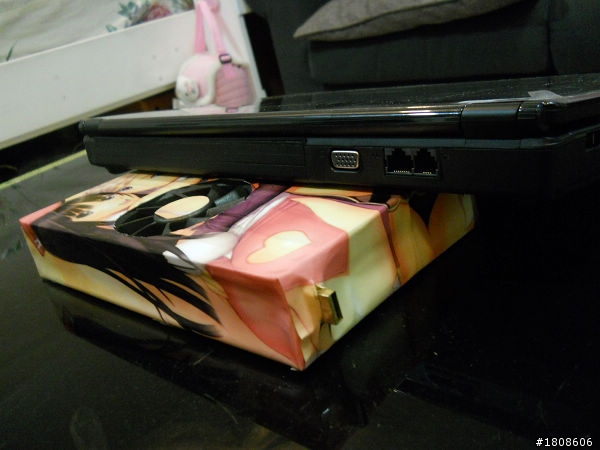

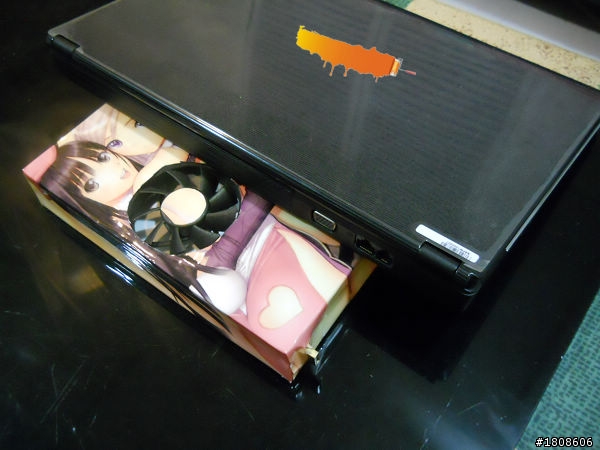

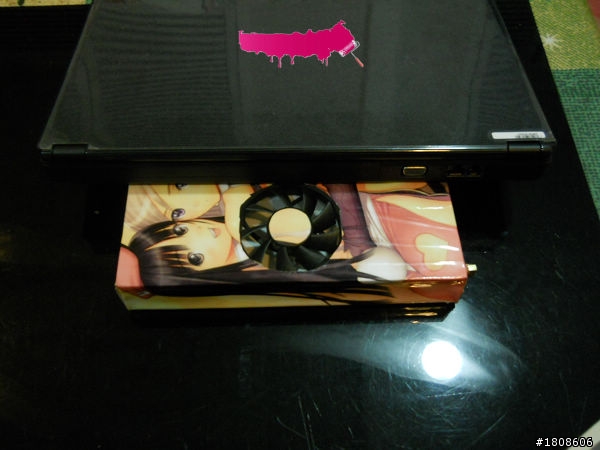

免不俗的要給她上機測試一下呀~附上工作圖
或許你會說見過類似產品,為什麼不去買就好!?
我只能回歸開頭說的 這就是DIY的土砲精神 是成就感也是省錢
你能賺大把銀子我當然建議你去買現成的刺激經濟呀!
像我這構思加上畫草圖花3小時 整體製作過程花6小時
修圖寫這篇文章花2小時 整整快12個鐘頭........
但這就是獨一無二 所謂錢買不到成就感跟經驗 這才是重點
相信在這裡的大大們也都是這樣一路走過來與大家分享的!
有前輩們的分享才有我們這些後輩的崛起呀!你說是不是~
最後......最後......可能有人質疑他的散熱能力

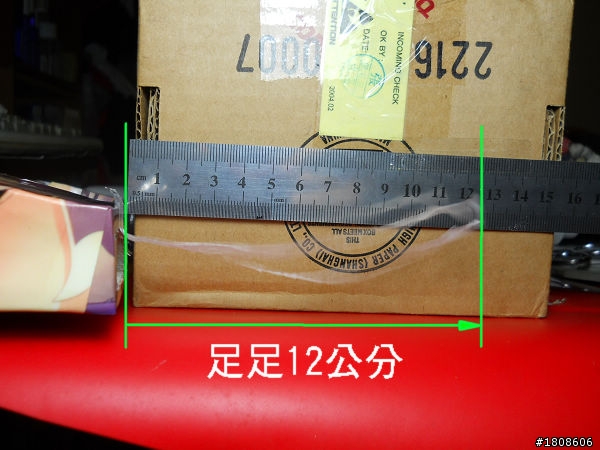

我附了張外接電源的風力測試圖與大大們分享~希望各位不會失望
測試情況:外接電源下出風口貼上12CM衛生紙 可整條離地面擺動
結論:有人會問!這樣要花多少錢?我跟你說......對我而言 $0元
素材 - 以前公司的廢棄材料
風扇 - 早期同學不要的K7風扇"7X7CM
變壓器 - 家中電器壞了留下來的
熱溶槍.雙面膠.鐵尺 - 工作需要(吃飯工具 本來就有)
貼紙圖案 - 同事給我的
USB線材 - 收集同事.朋友換掉不要的 (她們組新電腦舊的髒的都不要)
黑網 - 小時後四驅車正流行時 同學改車剩下的
噴漆 - 之前幫人做道具 它花錢買剩下的
絕緣用熱縮膜 - 朋友從他公司A給我的
我說過了.......
我家境真的不好 父母又高齡 自己沒本事賺大把銀子只好努力"土砲"
這個設計與想法並不是我隨性而起 或許沒有外面現成的散熱板好看漂亮
但是用我多年來爬文.工作.土砲經驗極節而成的....
我相信在散熱方面不至於太差 製作方面又不至於太難(完全沒動到烙鐵.電阻等等....)
所以希望自己這樣的經驗po上來可以幫助到mobile的各位們
這篇屬於我自己的第一篇發文就到這裡了!
有後有機會我會多把自己發現的好經驗上來與大家多分享的....謝謝各位收看 bye~
