自製強力的NB散熱座

iatnet

iatnet
個人積分：344分
文章編號：14276365

344分

樓主

2009-08-24 22:44

平常我的NB都是接螢幕當捉機用,而最近天氣很熱,我的NB也很熱情,買過很多種的散熱墊
但效果都沒有很好,所想說自行做一個來散熱墊在花費最小的情況下材料如下 :

塑膠盤(材質是較軟的塑膠)---NT70
散熱風扇12CM---NT300(買無LED的NT199)
變壓器----NT150
一些止滑墊片---NT120
USB HUB可裝可不裝

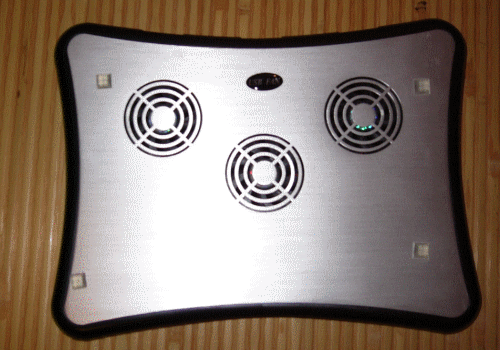

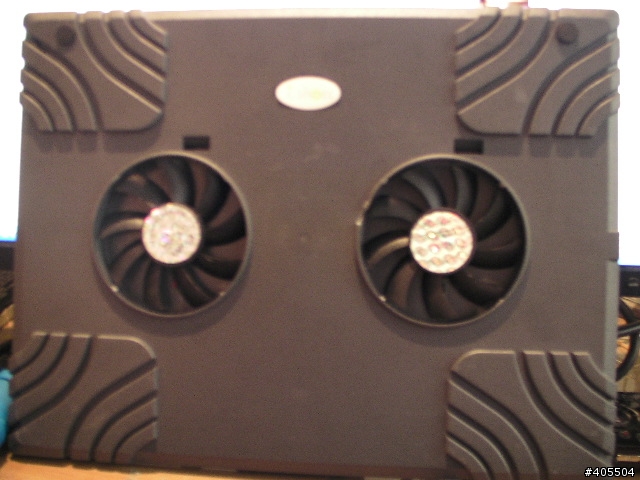

這種3風扇的效果不好
自製強力的NB散熱座

自製強力的NB散熱座

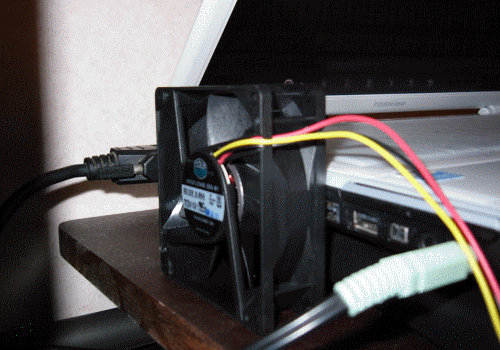

原先在出風口加一個8CM的風扇增加排氣效果也不錯
自製強力的NB散熱座

自製強力的NB散熱座

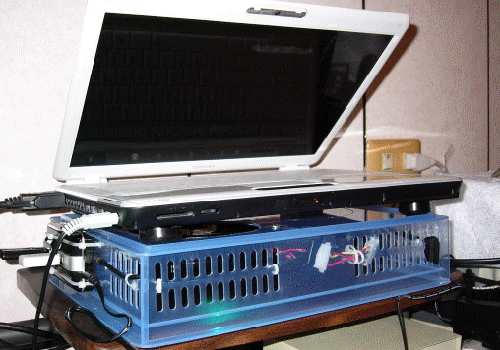

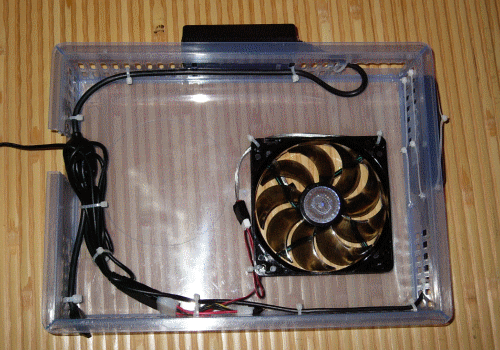

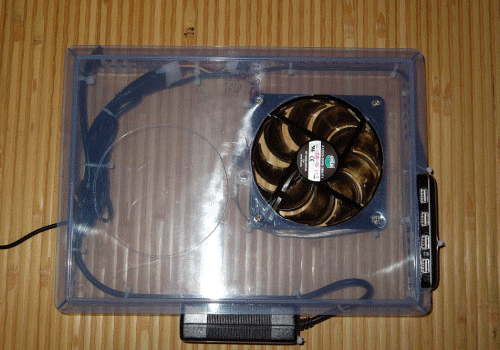

以下就是製作完成的樣子
自製強力的NB散熱座

自製強力的NB散熱座

自製強力的NB散熱座

自製強力的NB散熱座

市面上賣的NB散熱座因為吃電的限制風量都只有 9.5 CFM而像3個風扇的有28CFM
但機殼用12CM以上的風扇風量都有60CFM,若買20CM的有110CFM所以風量夠散
熱也快,在座下方加防滑墊片也可以消除作動的噪音,我風扇是放在NB最熱的地方如硬
碟及CPU處,原本NB很燙現在都34度以下了~~~

2009-08-24 22:44 發佈

文章關鍵字 NB散熱座

GOURRYNSX
個人積分：73分
文章編號：14276641

73分

2樓

2009-08-24 22:54

真的太佩服了
居然可以土炮改造到這種地步..

照這個配置
基本上要配合各種機型
都沒問題

真的～佩服萬分
請受小弟一敗..... orz

orz

積分奉上

この恨み、地獄へ流します......

vielunce

vielunce
個人積分：57分
文章編號：14277011

57分

3樓

2009-08-24 23:07

請問一下比電怎麼只當螢幕用@@??
還有怎麼用變壓器讓風扇轉阿@@?

之前想用USB 轉PIN來用
可是好像沒賣= =+

感謝^^

iatnet

iatnet
個人積分：344分
文章編號：14277359

344分

樓主

2009-08-24 23:20

我是外接螢幕當桌機不是單用NB的螢幕!!

風扇的電是用 IDE轉USB附的便壓器就可以了,因為變壓器的接頭是D字的接頭!!

這個..IDE/SATA轉USB,網拍搜尋一下就有便宜的一個NT150

ferraris10
個人積分：3分
文章編號：14279068

3分

5樓

2009-08-25 0:28

大大還真是物盡其用呀

不知道大大方便使用OCCT軟體做個溫度紀錄嗎?
小弟很好奇散熱效果
也可以讓我當個參考的指標
使用"AUTO 1 HOUR"進行放在座上與平放桌面的差別

可以利用excel把紀錄的值綜合成圖表
參考http://www.mobile01.com/topicdetail.php?f=159&t=1191109&m=f&last=14159255
也給大家參考一下怎樣的架構對於散熱會比較優呢

OCCT軟體還蠻好找的

iatnet

iatnet
個人積分：344分
文章編號：14280398

344分

樓主

2009-08-25 2:01

我測試了一下,這散熱座把溫度設在80度就NG,這個散熱座跑4分鐘就超過了

但在CPU的出風口加一個風扇就可以維持在80度以下~~

所以只能幫NB機身降溫降不到CPU的~~我的NB進風口在CPU處沒有開孔

所以要在出風口多加個風扇才夠~~~

Rex味全
個人積分：0分
文章編號：14284405

0分

7樓

2009-08-25 10:45

iatnet wrote:~~我的NB進風口在CPU處沒有開孔(恕刪)

看到板大的NB...完全感同身受

因為自己也是用Toshiba M300 有獨顯版本...更是熱情 orz

orz

最慘的地方是，全機最熱的部位在觸控板以及操作鍵盤時的放手區域 ( 左方更甚 )

M300的用戶沒散熱墊檔著的應該都不趕放在腿上使用吧...

開機五分鐘後就會讓你大腿感覺要燒起來..

板大DIY的很有創意喔!!!

的確在出風口放置一個風扇散熱效果不錯!!

小弟也是用這種方式搭配架高散熱~~ ^++^

^++^

Tainaner

Tainaner
個人積分：787分
文章編號：14284557

787分

8樓

2009-08-25 10:51

感謝經驗分享
但是對我這個外貌協會的會員
實在無法接受他粗獷的外表
真的無法想像MacBook Pro放在上面是什麼情況
:) 

pettter

pettter
個人積分：1295分
文章編號：14285850

1295分

9樓

2009-08-25 11:46

iatnet wrote:
平常我的NB都是接螢...(恕刪)

我想請問,我的筆電散熱作風很小,沒錢買新的,所以...
散熱座是USB供電的,風扇上面寫5V.但我發現接上12v的變壓器也可以轉,且風明顯變大,那如果一直這樣的話,風扇會燒掉媽~

謝謝~
風扇上寫5v:

就是這個:

接上這變壓器~

一山還有一高,雞蛋還有雞蛋糕...!!!

iatnet

iatnet
個人積分：344分
文章編號：14287857

344分

樓主

2009-08-25 13:19

本身是做產品機構設計的,本來想製作鋁材質的然後設計一下外觀,但覺得這樣的花費太貴了,所以用最簡單的方

法製作,這些零件還可以再利用就算覺得不好用也不會浪費~~
