關於筆電的實際充電瓦特數問題

zz6823
個人積分：1分
文章編號：70688494

1分

樓主

2018-10-29 18:13

各位好，我最近在搞東搞西的時候發現了一個問題，

就是測量到的筆電充電瓦數與原廠變壓器的規格有些出入，

我分別用軟體與電流監測儀測量筆電電池的充電瓦數約為25W左右，

然而原廠配給的充電器為規格19V/3.42A 65W的充電器，

這樣是否代表即使用45W的充電器甚至更低瓦特數的充電器(>25W)，

也能夠達到與65W充電器相同的效果呢?

若不是，又是什麼原因造成實際充電只有25W呢?

礙於手邊設備不足無法做實驗故上來尋求解答，

希望各位能與我分享相關經驗謝謝指教

筆電型號:ACER SF314-54G
充電器: 1.原廠65W充電器(19V/3.42A)
2.小米PD 65W充電器 (20V/3.25A)
測量軟體:BatteryInfoView
電流監測儀:JUWEI五口多功能監測儀

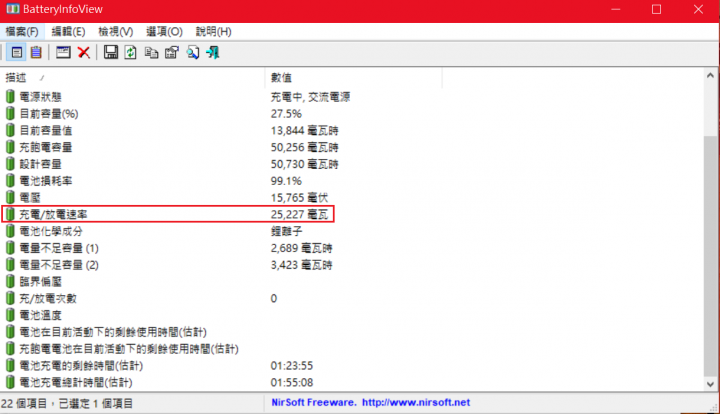

附圖為使用不同充電器(都是65W)所測量到的結果:
(電流監測儀結果與測試軟體雷同，故只附上軟體截圖)

1.原廠65W充電器(19V/3.42A)
關於筆電的實際充電瓦特數問題

2.小米PD 65W充電器 (20V/3.25A)
關於筆電的實際充電瓦特數問題

2018-10-29 18:13 發佈

文章關鍵字筆電實際充電問題

答達大師

答達大師
個人積分：4774分
文章編號：70688917

4774分

2樓

2018-10-29 18:59

zz6823 wrote:
各位好，我最近在搞...(恕刪)

因為筆電通常都是一邊充一邊用
筆電的電源跟手機不一樣
不是主要拿來幫電池充電的
主要是要夠筆電高效能運作使用的
這樣了解了嗎

晨先生

晨先生
個人積分：151分
文章編號：70688921

151分

3樓

2018-10-29 18:59

zz6823 wrote:
各位好，我最近在搞東...(恕刪)

建議不要這玩，電壓要去超過他電源主機板設定可能會燒毀。

視覺獵人

視覺獵人
個人積分：985分
文章編號：70688949

985分

4樓

2018-10-29 19:03

不可能！

zz6823 wrote:
我分別用軟體與電流監測儀測量筆電電池的充電瓦數約為25W左右，
然而原廠配給的充電器為規格19V/3.42A 65W的充電器，
這樣是否代表即使用45W的充電器甚至更低瓦特數的充電器(>25W)，
也能夠達到與65W充電器相同的效果呢?
若不是，又是什麼原因造成實際充電只有25W呢?

省去電子學符號來解釋。簡單說，3C充電過程的功率是浮動的，不是電量0%~100%都全力輸入/輸出。

光是同樣的45W輸出，就很可能是12V/3.75A或是19V/2.36A，全由IC控制，這牽涉定電壓、定電流、電池保護、用電配置等等.....

使用額定45W充電器，最高輸出就是45W不會讓你飆上65W，世界上也沒這東西讓你用。充電器只有高額定低輸出(安全性還牽涉IC辨識例如QC、PD充電規範等等)、不會有低額定高輸出。

晨先生 wrote:
建議不要這玩，電壓要去超過他電源主機板設定可能會燒毀。

燒毀甚麼？充電器最大額定就在那邊，想上也上不去

愛把手機拿直向錄影，不知很浪費畫面嗎？

1247413600

1247413600
個人積分：2425分
文章編號：70689125

2425分

5樓

2018-10-29 19:22

我筆電附的充電器是130w，但經過實測，使用壓縮大檔案讓cpu滿載的情況下，65w的電供還是能幫這台筆電充電，只是很燙，還可以開啟快充功能，但似乎要90w左右才能穩穩快充

IceLunar

IceLunar
個人積分：883分
文章編號：70689151

883分

6樓

2018-10-29 19:25

zz6823 wrote:
各位好，我最近在搞東...(恕刪)

65W是額定功率不是使用消耗功率

你做這個測試對變壓器沒什麼意義

zz6823

zz6823
個人積分：1分
文章編號：70691360

1分

樓主

2018-10-29 22:49

感謝各位的回覆，我對於實際測量時的細節沒有交代得很清楚，

我在量測時事先也有做一些考量，以下就邊統整邊回覆:

1.

視覺獵人 wrote:3C充電過程的功率是浮動的，不是電量0%~100%都全力輸入/輸出

在測量時希望能看到電池的最大充電功率，所以我是在電池處於低電量(<20%)的時候進行電池的監測，根據一般鋰電池的充電曲線來看，應該差不多是處於最大電池充電功率的時期。

2.

視覺獵人 wrote:光是同樣的45W輸出，就很可能是12V/3.75A或是19V/2.36A，全由IC控制，這牽涉定電壓、定電流、電池保護、用電配置等等.....

電壓這邊我也有注意到，根據原廠規格(19V/3.42A)，有特別選擇輸出電壓在19V左右的變壓器。

3.

視覺獵人 wrote:使用額定45W充電器，最高輸出就是45W不會讓你飆上65W

我知道45W充電器最高輸出不可能超過45W，回頭看看自己的發文發現自己寫得有點模糊，對於原文中"是否夠達到與65W充電器相同的效果呢?"做些解釋，我這邊所說的同樣效果指的是附圖裡面的數值(25W的部分，其實實際充電器輸出約為33W才對，電池使用中為輸出8瓦，充電中為輸入25W)，既然使用額定65W的充電器實際只輸出33W，那我使用額定45W的充電器不也能輸出33W(理論上)?

4.

答達大師 wrote:主要是要夠筆電高效能運作使用的

就我的認知，一般提供的充電器的額定功率都會比電器實際消耗的功率高不少，一是為了減輕充電器的負擔，二是為了維持電器/系統的穩定運作，只是量測出的結果(33W)比我預想的要低很多(本來猜想應該也有40W以上)，所以才會好奇原廠為何會配給65W的充電器，後來想想，把電池充電、燒機跟瞬間功率這幾個條件考慮進去的話，確實額定65W的變壓器會比較適合，但在不考慮燒機的情況下使用額定45W與額定65W所得到的結果(所需充電時間)應該是差不多的吧?

5.

1247413600 wrote:我筆電附的充電器是130w...(恕刪)

感謝經驗分享~

------------------------------------------------------------------

整理完各位分享的經驗後，我所得到的結論是:

1.靜態充電時，額定45W與額定65W所能得到的結果(所需充電時間)其實差不了多少。
(評估電池的最大充電功率約為25W左右)

2.考量燒機與瞬間功率幾個條件，使用額定45W充電器可能會造成電池無法穩定充電與充電器負擔過大(過熱)等問題。

不知是否有任何疏漏呢?

99yen

99yen
個人積分：2210分
文章編號：80115119

2210分

8樓

2020-12-12 13:06

zz6823 wrote:
感謝各位的回覆，我對...(恕刪)

想了解，因為PD45W充電器比較小啊，如果可以用外出就帶45wPD就好

99yen

99yen
個人積分：2210分
文章編號：80115121

2210分

9樓

2020-12-12 13:06

zz6823 wrote:
感謝各位的回覆，我對...(恕刪)

想了解，因為PD45W充電器比較小啊，如果可以用外出就帶45wPD就好

downtodo

downtodo
個人積分：4356分
文章編號：80118205

4356分

10樓

2020-12-12 20:16

建議使用AIDA64 電池充電W數，一清二楚。

點我看大圖

可以看到CPU功耗。

25W算慢充，要充很久。
