[分享]老NB的春天～鍵盤換裝DIY！

話說...某日酒醉砸爛了一架NB之後

經過01的各位前輩指點後
大多指向殺肉變現一途

原以為這架已經殘破不堪的NB毫無利用價值
雖然內部主機板、硬碟等重要元件完全無損
因為這架電腦有著革命著情感
所以我捨不得丟了它

某日接獲來電
華碩工程部自信於自家產品「堅若磐石」
短時間內我的S5200N獲得了重生
外殼、螢幕、電池等外觀有損的全部換新
既然因為紀念價值加上捨不得
所以花費我就不在意了

原本砸爛的S5200N繼續陪伴我度過將近一個年頭
後續因為購入了G1
加上S5200N本身硬體條件不足
漸漸的少為使用

所以S5200N的復活之路這篇報導就延了好一陣子........


不過今天的重點是分享如何自己換裝NB的鍵盤
復活之路就等等再說

今天的主題是～NB鍵盤換裝DIY



====================這是分隔線==========================

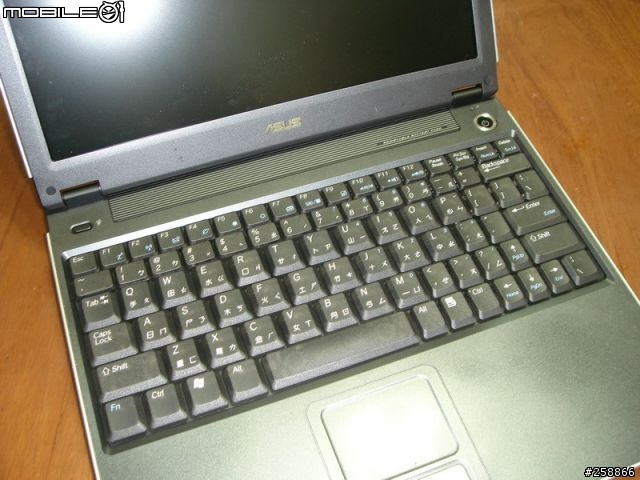

復活後的S5200N一直扮演著女王的上網、寫日記、遊戲機的角色
過了一陣子之後
發現鍵盤已經開始不靈光了
一開始是左邊的Ctrl鍵
沒關係，右邊的Ctrl先頂著用
之後Z鍵、空白鍵也開始不聽使喚了

這電腦2004年初購入
再加上那麼一摔
什麼保固也沒啦
怎麼辦呢？修阿～！
送皇家我相信可以得到完善的服務

不過只是個鍵盤而已
整機拆爛我都能復原
換個鍵盤應該沒啥大不了吧！
所以決定自己來換鍵盤


====================這是分隔線==========================


首先得找到全新的鍵盤（廢話）
S5200N是民國幾百年前的代號阿？
怕我講出來還有人不知道咧

先瞭解自己的鍵盤型號是第一步奏！
於是乎我先拆開鍵盤
怎麼拆鍵盤呢？

鍵盤的組裝不可能太複雜，所以一定是以卡榫這一類的固定
以華碩系列為例

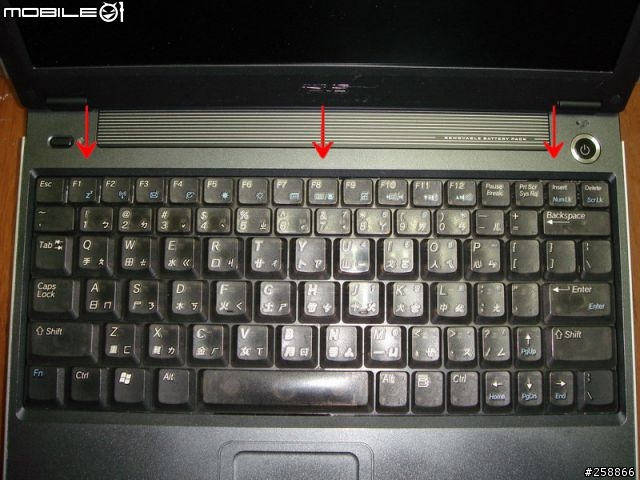

鍵盤卡損大多藏在上方的邊緣縫隙處（箭頭）

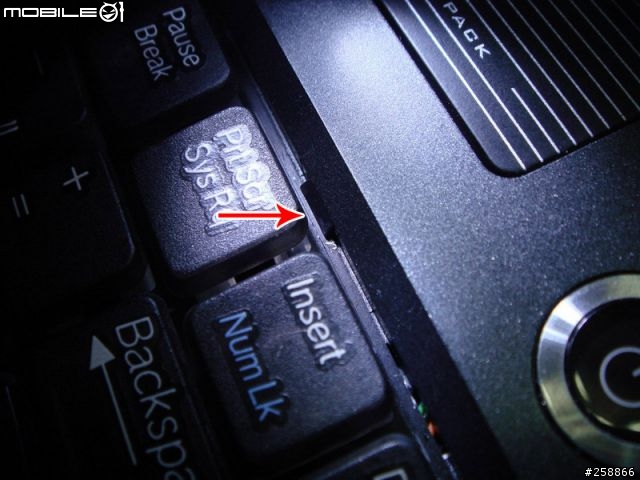

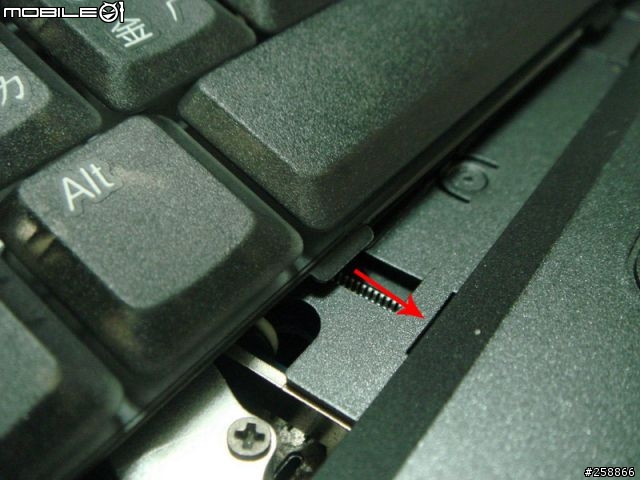

卡榫特寫，寬度約7mm，我看我的G1好像只有4mm寬，比較小一點。

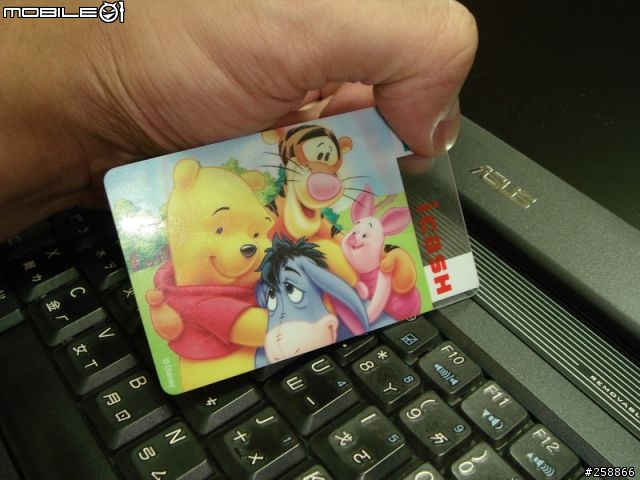

拆這種玩意兒不需要動刀動槍的，叫小熊維妮來處理一下就好了～！

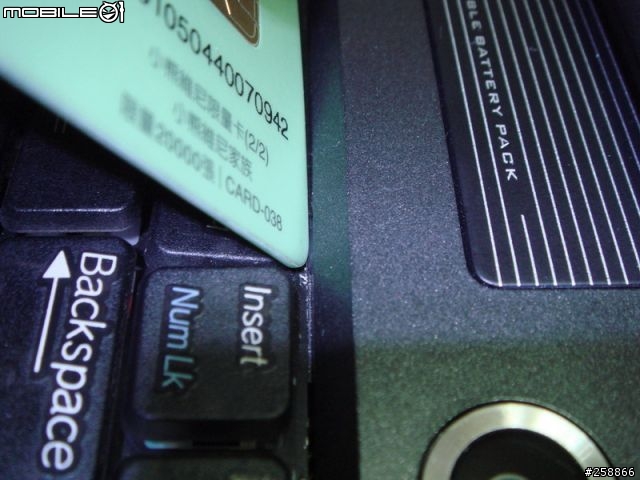

開玩笑的，拿一張信用卡或類似性質的卡片即可。

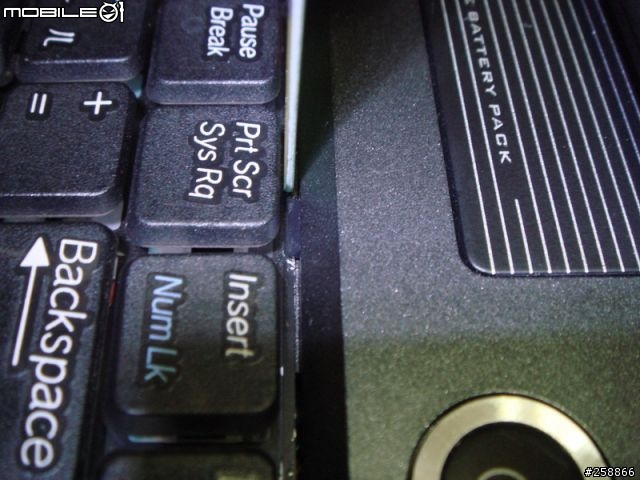

將卡片插入鍵盤與機身的縫隙中


然後將卡榫往內推入機身中

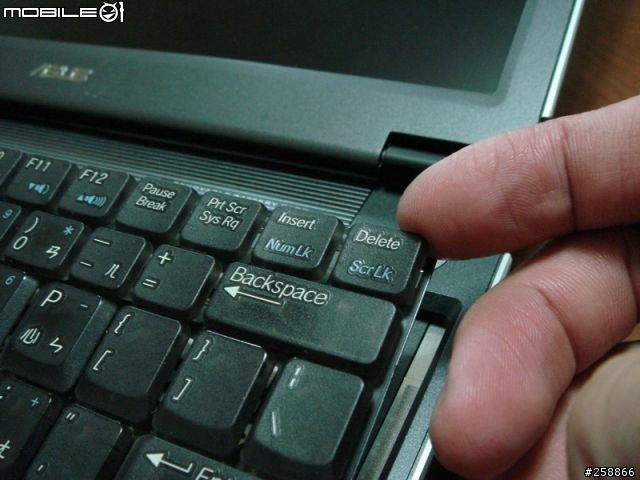

左手擠，右手摳.......
不是啦，是左手擠卡榫，右手摳鍵盤的其中個角落
不用擔心鍵盤會摳壞，因為你正在換新鍵盤！

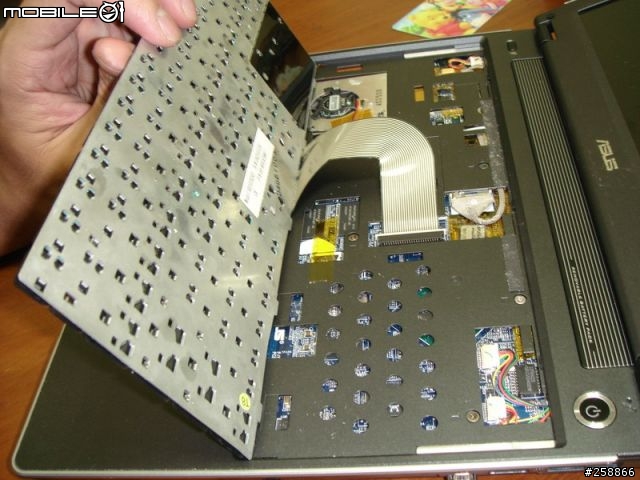

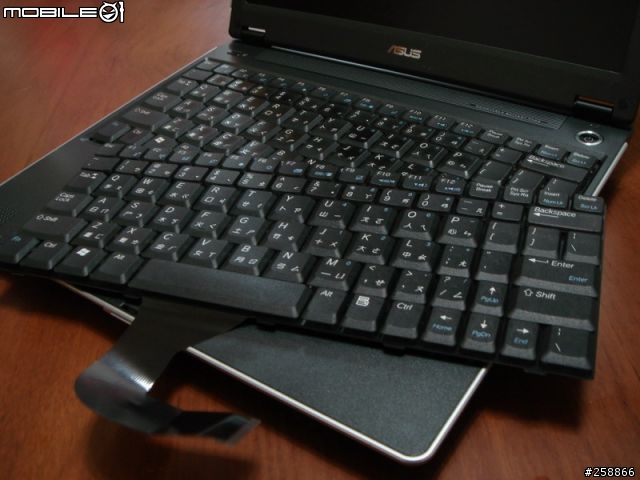

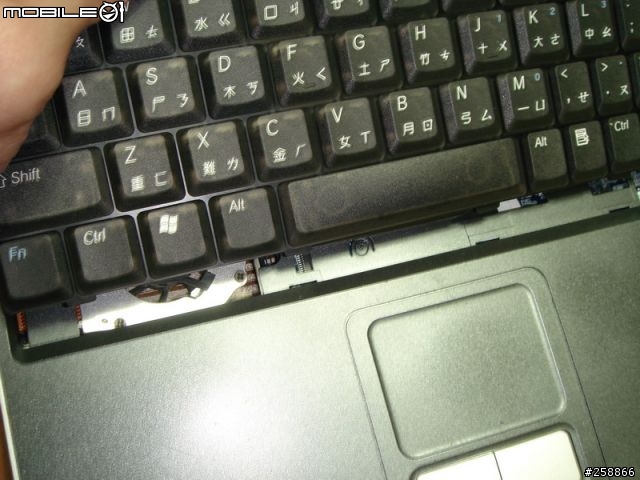

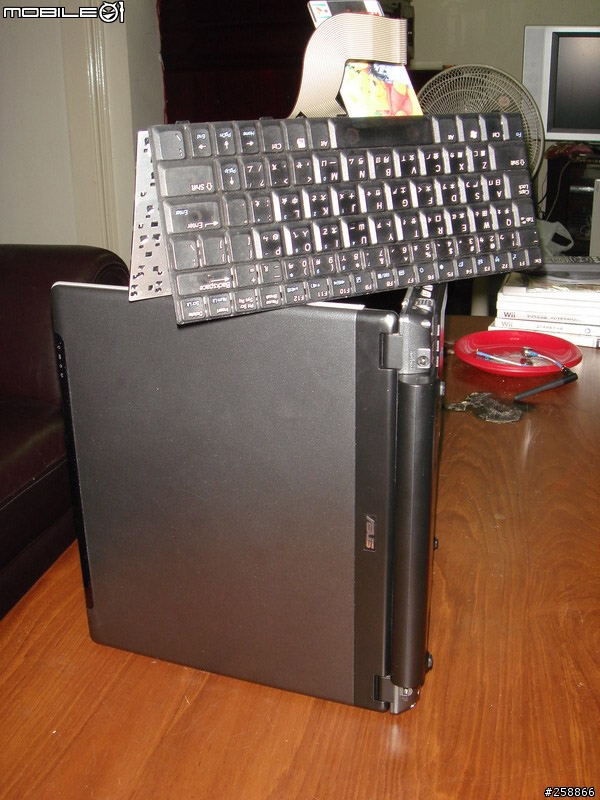

掀起你的蓋頭來～～

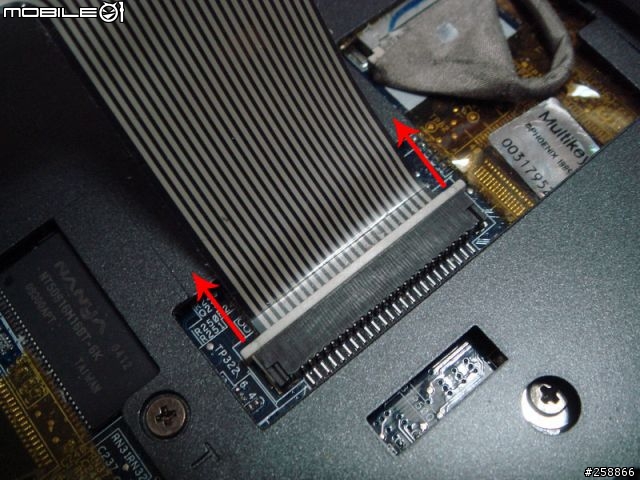

將鍵盤連接排線的壓線排給鬆開，照箭頭方向將白色壓扣拉出

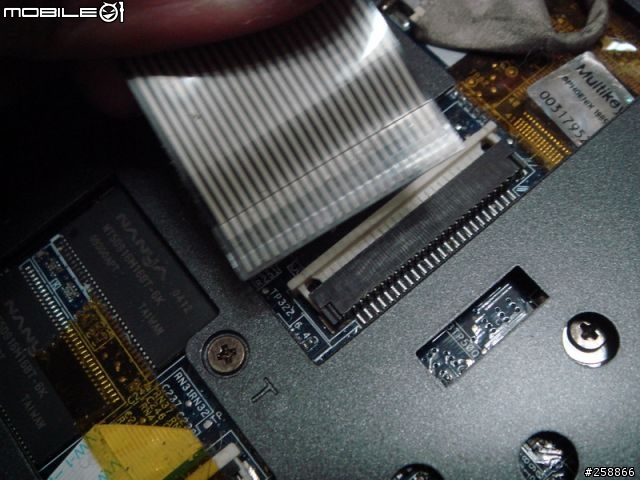

輕輕拉，排線就拉出來了。

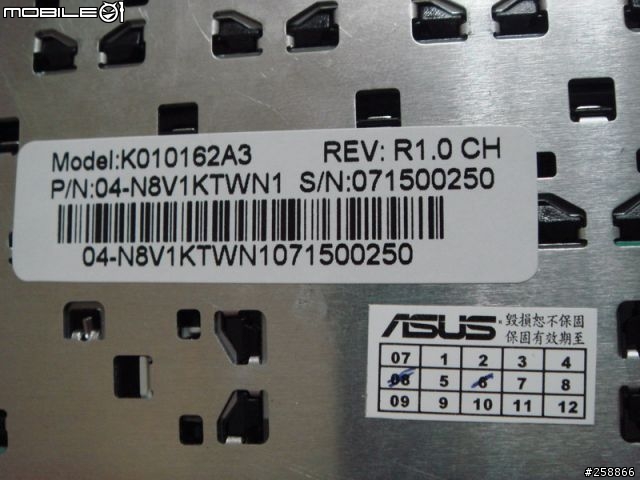

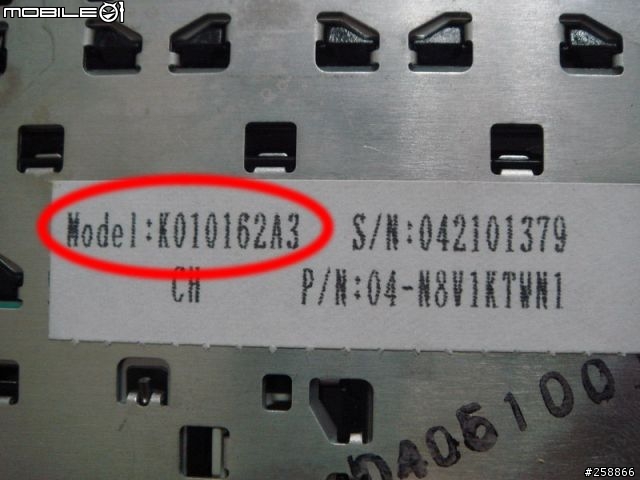

看看見盤背後的型號是「K010162A3」



接著就上那個「什麼都賣，什麼都不奇怪」的奇模怪樣拍賣網
先Key入「華碩 NB 筆電 鍵盤」等關鍵字
自然就跑出了有些電腦材料專賣有這些零組件
也有看到直接嗆明的有S5N系列鍵盤

為求保險起見
在問與答當中發問如下：「我需要S5200N的鍵盤，為了保險起見請核對鍵盤型號為K010162A3，請確認」
總共發問了五家
有的要訂，有的就說確定是S5N但型號不知道
只有一家很用心的去拆了盒裝並幫我確認鍵盤的確是K010162A3
那當然就是選這個熱心的賣家啦！雖然他不是最便宜的
結果是1500+100運費入手
下午三點訂貨
隔天早上十點收到全新的鍵盤




再來就是確認型號，的確與我原本的相同，還有保固貼紙喔，保固一年...總比沒有好

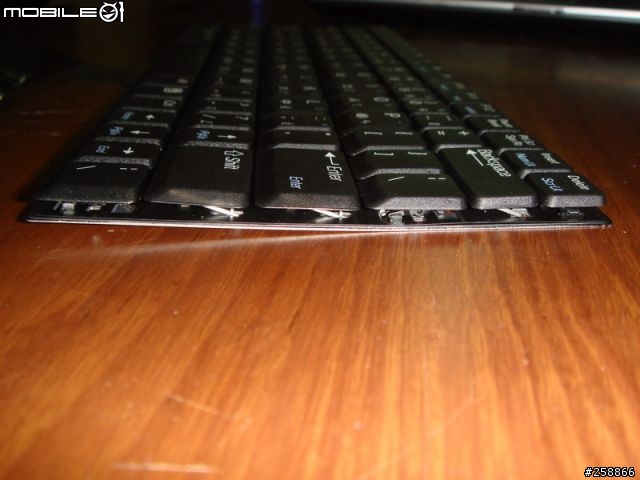

收到的新鍵盤感覺歪歪的，不過這是正常的，必須有點弧度才有彈力，卡榫才卡的緊！


在正式組裝新鍵盤之前.................................








來個01的傳統～～疊疊樂吧！！




岔題了趕緊回魂

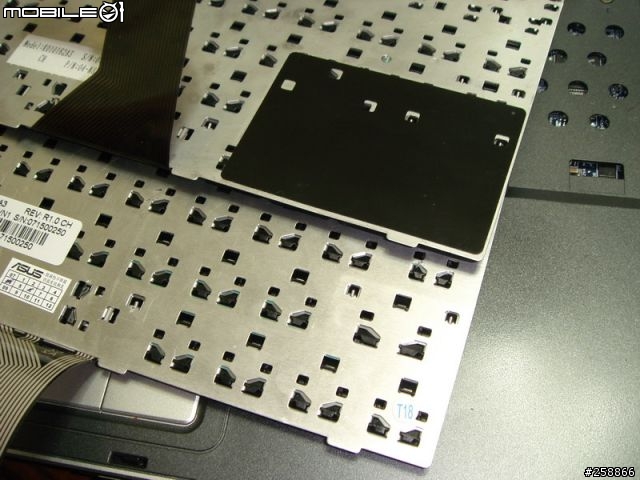

比對兩個鍵盤，只有舊的鍵盤左下角背面多了一張貼紙

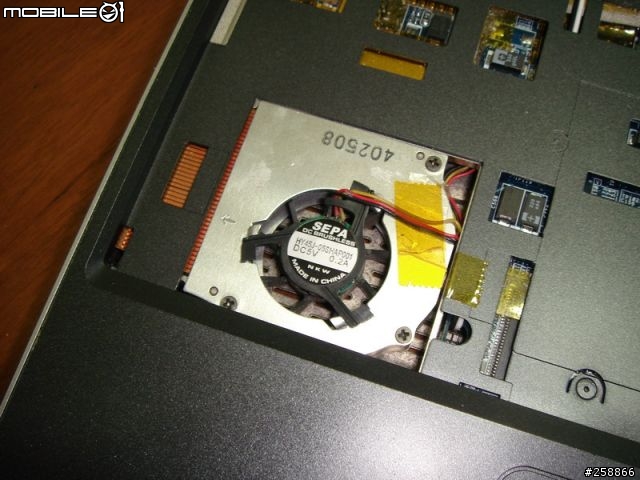

原本以為是擔心鍵盤的灰塵會藉由縫隙掉入此處卡住CPU風扇的運行


後來才想到該處是CPU溫度最高的部分
鍵盤難道會因為溫度而使壽命簡短嗎？
因為壞的按鍵大多集中在此處！

最後我把這張貼紙給撕下貼到新鍵盤上去



組裝新鍵盤吧！先將底下的卡榫卡入機身中！


要對準喔！

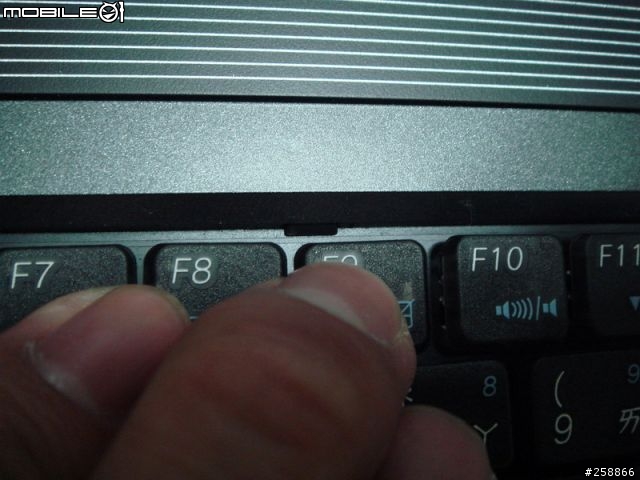

對著上方的卡榫處施力，讓彈力卡榫彈出確實的固定！

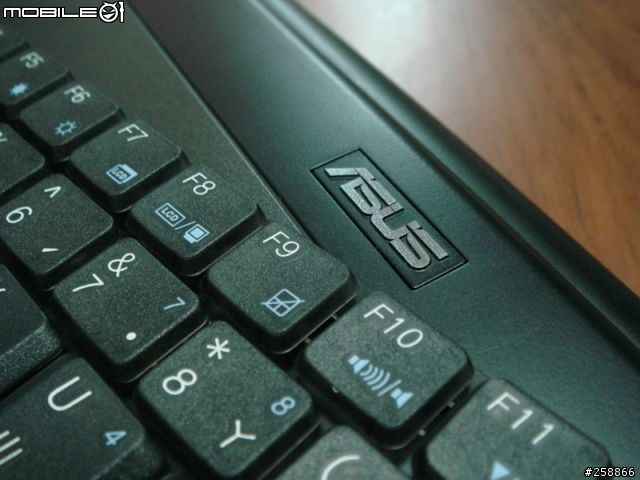

組裝完成！

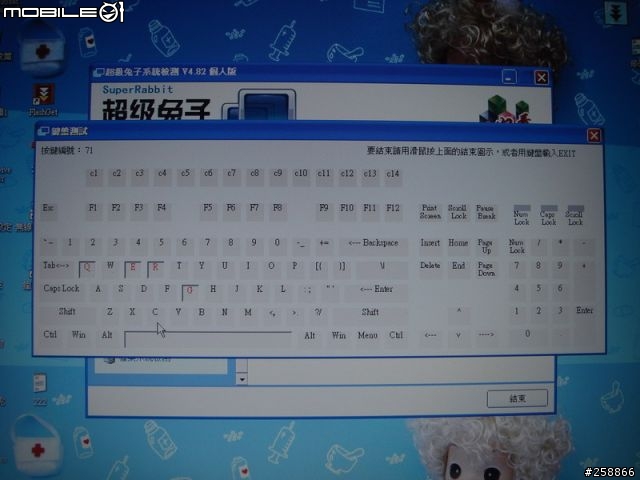

最後用超級兔子中的硬體測試測試鍵盤

一切OK！！新鍵盤按鍵通通沒問題！！





====================這是分隔線==========================

結語

如果過了保固想換修些零件
有時這些簡單的地方可以自己動手來
送廠修理維修費肯定不便宜
從我動這個DIY修復的念頭到完成只花了兩天的時間
也就是訂購+運送
送廠修理肯定沒這麼快

最重要的是省了等待的時間～提供大家分享！
