Cooler Master - NotePal U2 筆電散熱器 [開箱分享]

小弟最近買了台DELL的筆電(詳情請見強大的娛樂效能.小巧可攜的家庭劇院 - DELL XPS 15)。

雖然整體使用上都很滿意，可是十分擔心因為散熱而影響筆電效能的發揮，所以開始物色一些筆電散熱墊。這幾天跑了一些大賣場、3C賣場、NOVA店家，最後選擇購買Cooler Master - NotePal U2這款筆電散熱器。

當然以小弟勤儉持家的個性，買個東西總是要比個3天2夜才會下決定，所以各位看官先聽我道來。

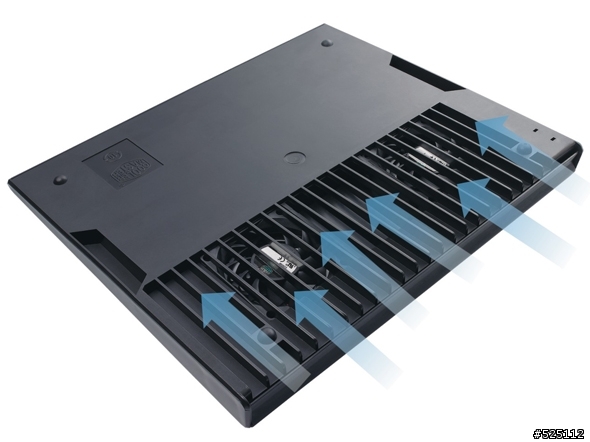

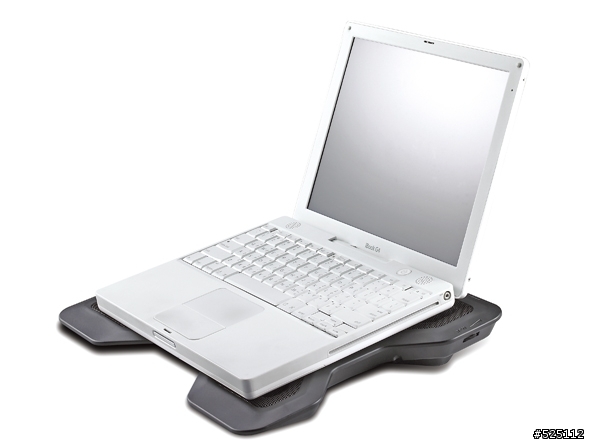

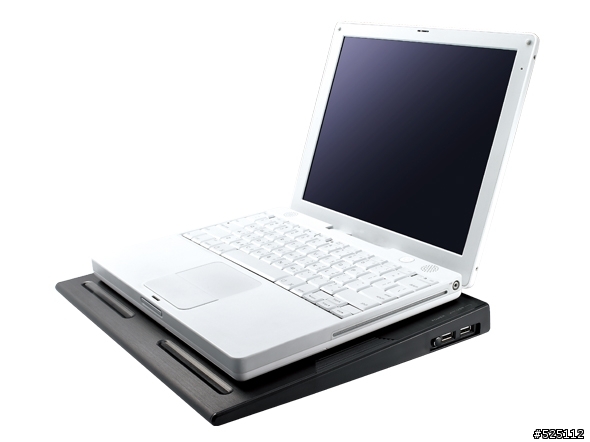

在小弟使用小黑(IBM R51)的期間也曾經有買過一個大概$300的散熱墊，大致上的造型就如同下圖款式，也就是基本款的筆電散熱墊。這種散熱墊風扇的尺寸通常不大，位置也是固定的。

(本圖取自Cooler Master的官方網站)

時間一久風扇上面很容易卡滿一堆灰塵，可是翻到背面發現要拆開很麻煩(要站起來去拿螺絲起子這樣就是麻煩)，自然久而久之風扇愈來愈沒力，筆電的溫度也會愈來愈給力。

(本圖取自Cooler Master的官方網站)

而平常使用的情境狀況，儘管有風扇在抽風或送風，但是空氣流通的空間還是不足。

(本圖取自Cooler Master的官方網站)

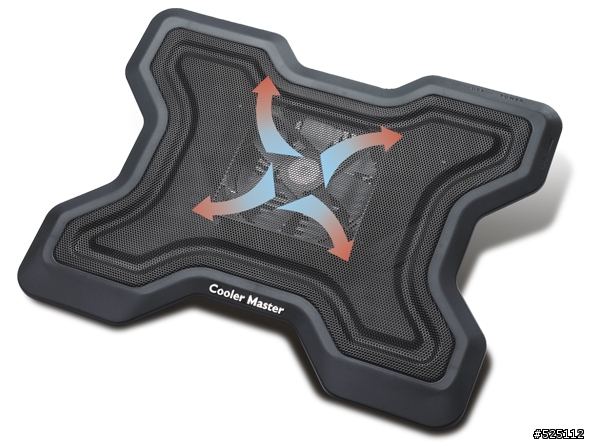

小弟原本對下圖這種有著超大風扇的散熱墊很有興趣。
這種風扇的直徑通常至少都有17公分以上，所以風很強，但是相對體積比較大，厚度比較厚，攜帶性不如基本款。

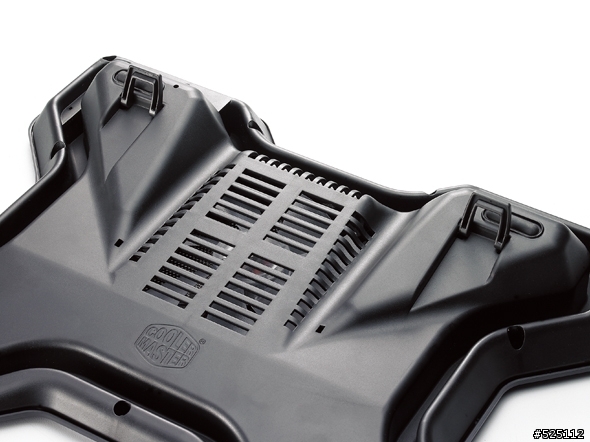

(本圖取自Cooler Master的官方網站)

卡灰塵的老問題還是沒辦法"輕鬆"解決。

(本圖取自Cooler Master的官方網站)

很明顯的厚度增加了，除了攜帶不方便以外，空氣流通性似乎跟基本款相較不遠。

(本圖取自Cooler Master的官方網站)
(不知道這樣引用圖片會不會出事，畢竟小弟也是"花錢"幫Cooler Master寫開箱文，如有冒犯或是違規還請見諒，小弟一定會再想辦法改文。)
綜觀以上的因素，這兩款的散熱墊就

看到這邊各位一定會覺得小弟一直嫌東嫌西很靠杯，那我們就邊開箱邊解釋為什麼小弟會選擇Cooler Master - NotePal U2這款散熱墊。

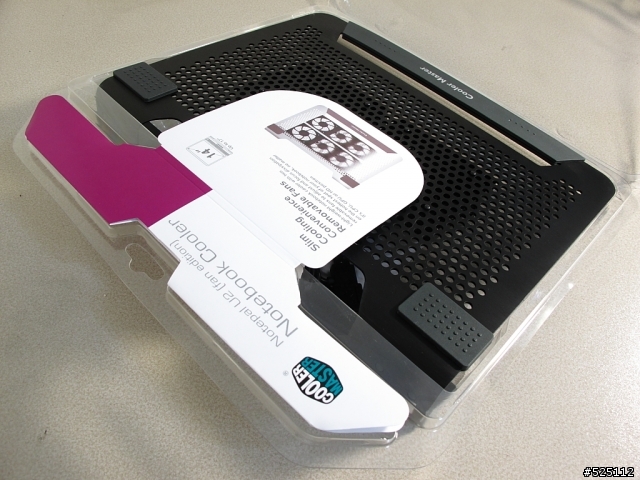

這就是Cooler Master - NotePal U2的外盒，沒有花俏的包裝，只有兩片塑膠夾起來，左上角可以看到Cooler Master的LOGO跟NotePal U2型號，中間圖示就是產品特性跟適用尺寸。

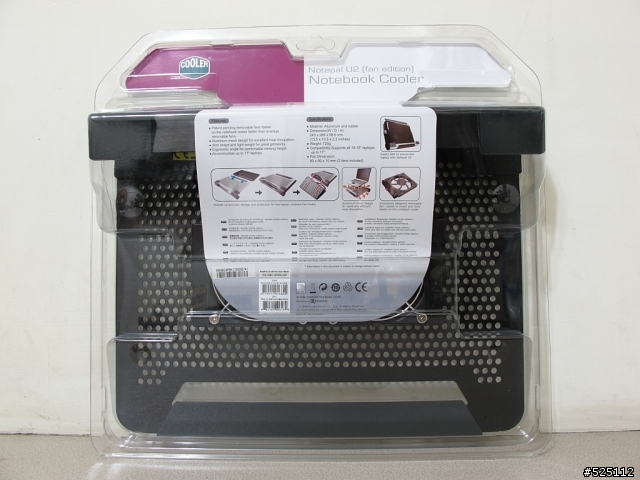

背面是使用說明，說明下方有一大片英文看起來很專業，其實簡單來說，那是"有問題請上官網自己爬文"的各國語言版。


Cooler Master - NotePal U2筆電散熱墊，旁邊那個"fan edition"看起來沒什麼問題，不就粉絲愛用版本嗎? 小弟還是稍微解釋一下好了，這邊的"fan"不是指"粉絲"，而是代表"風扇"，沒錯! fan的另外一個意思就是風扇。
因為NotePal U2版本是有增加風扇，舊款的NotePal U1是沒有風扇的版本。


看看官方對於NotePal U2的特性敘述，既薄又涼還很方便，適合常常外出的粉絲，這根本就是在賣保險套阿。


適用筆電的尺寸從14吋~17吋皆可，其實不然，待會就知道了。

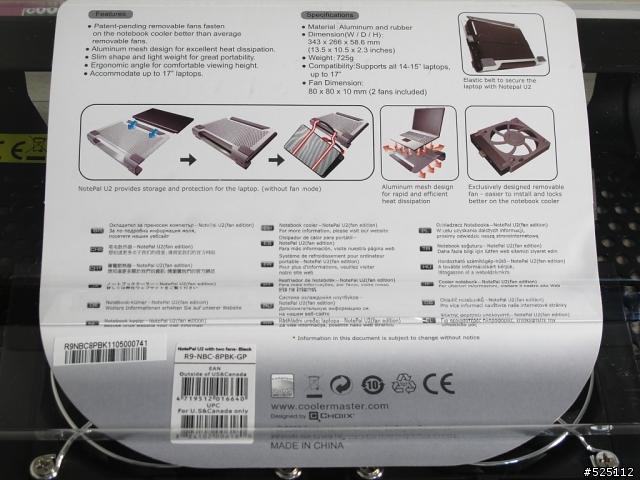

背面的說明，左上是產品特徵，右上是尺寸，中間就是使用方法，下面整片是占版面的。

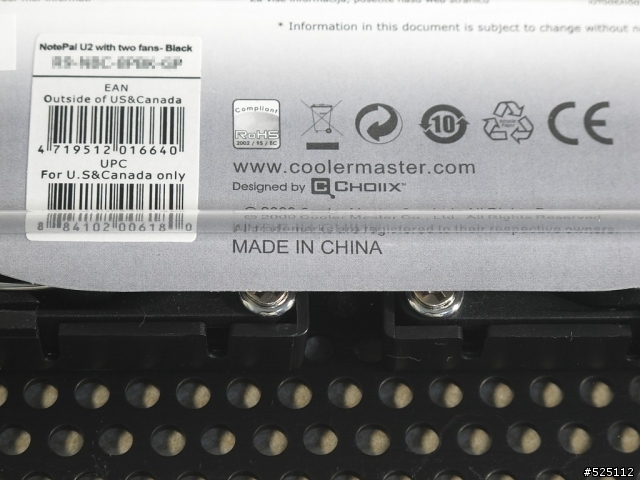

產地是中國。

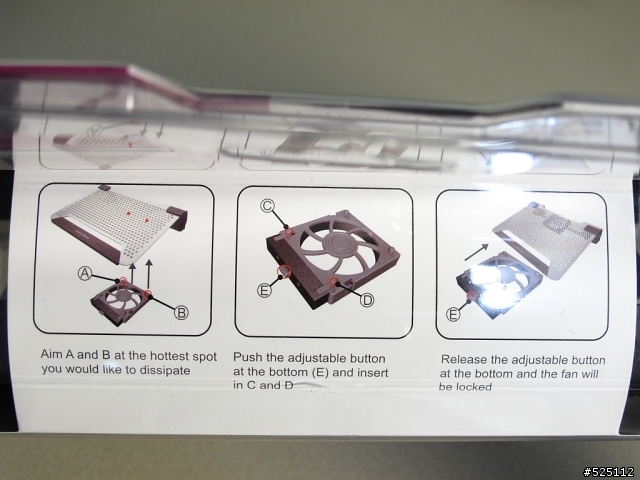

換到外盒正上方可以看到風扇拆解的方法教學，只要按照A->B->C->D->E就可以將風扇拆解下來。

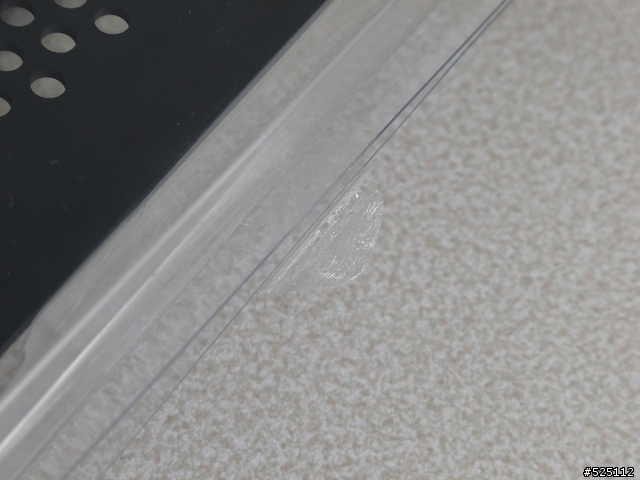

準備拆開外盒，其實兩邊有貼透明貼紙，提醒購買者此產品有無拆封過，因為貼紙相當軟，只要有撕過會很明顯。


一拆開很明顯的可以發現整個散熱墊佈滿小圓洞。

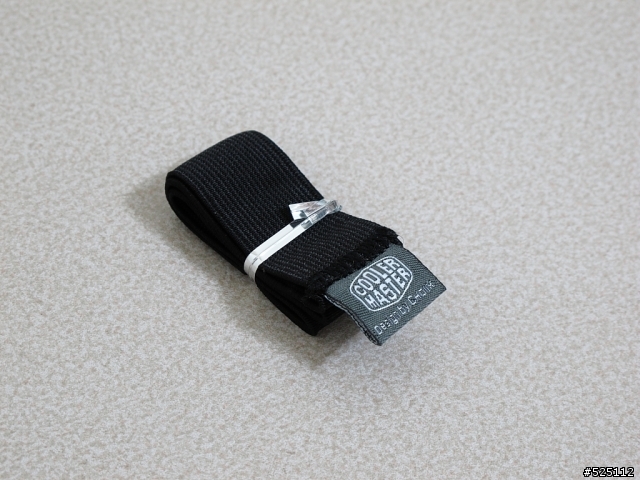

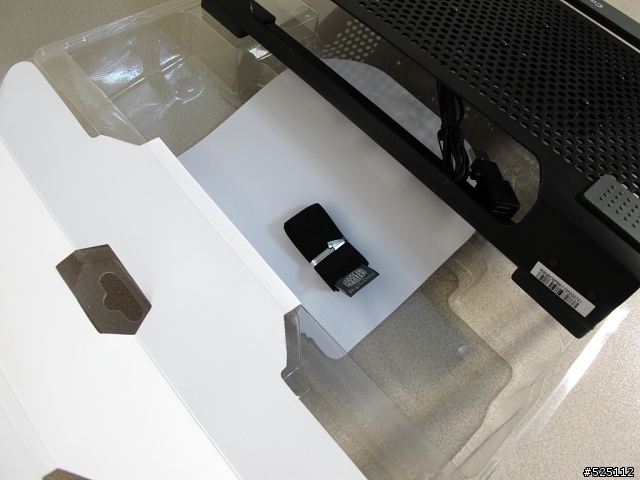

底下還有一小捆束帶。
而NotePal U2的材質是一體式鋁合金，長 x 寬 x 高是34.3 x 26.6 x 5.86cm，重量是735g。

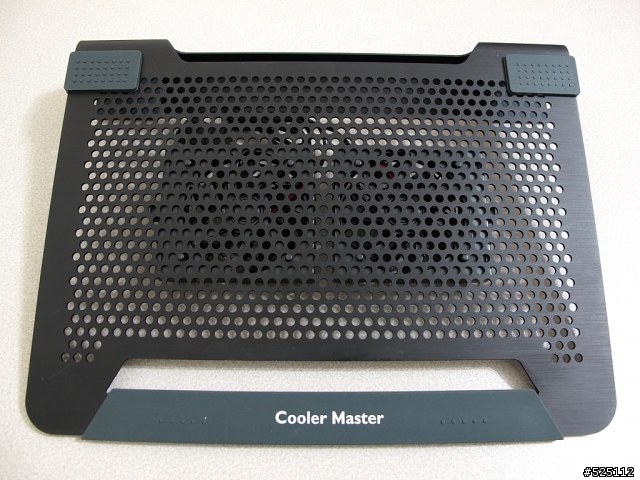

終於看到NotePal U2的正視圖，左右上角各有一塊防滑膠，正下方的長型防滑膠條結合提把的功能，可以發現整塊散熱墊的圓洞散步相當密布，正中間的兩台風扇也占據蠻大的空間。

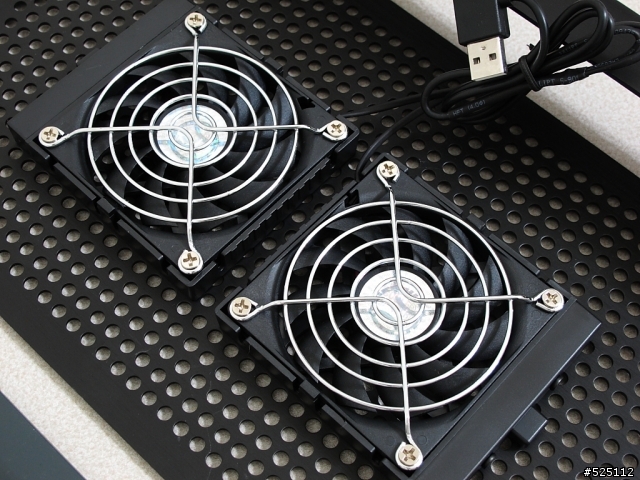

反到背面很清楚看見兩台風扇，兩台風扇共用一組USB插頭。


兩台風扇的長 x 寬 x 高是8 x 8 x 1cm，轉速是2000 ± 300 RPM。

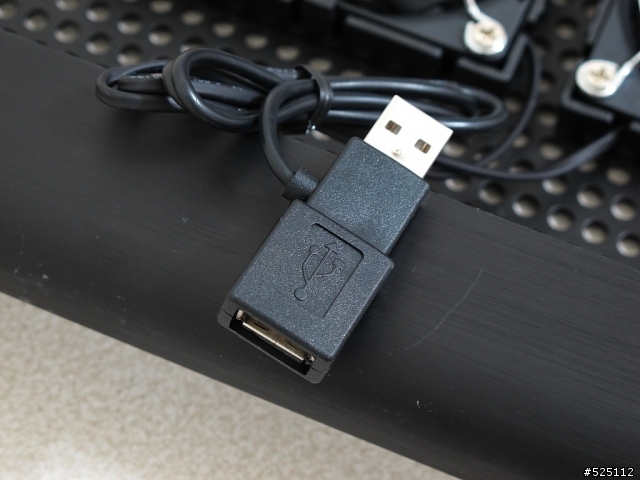

風扇使用的USB插頭有包含公母頭，畢竟這款散熱墊是鋁合金一體式，沒空間添加USB接頭。

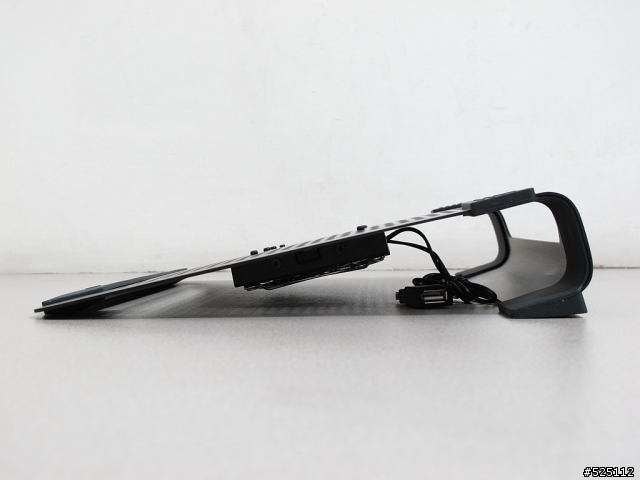

NotePal U2的側視圖，斜角的角度為15度左右(小弟自己量的，多少有誤差，請依實際產品為準)。

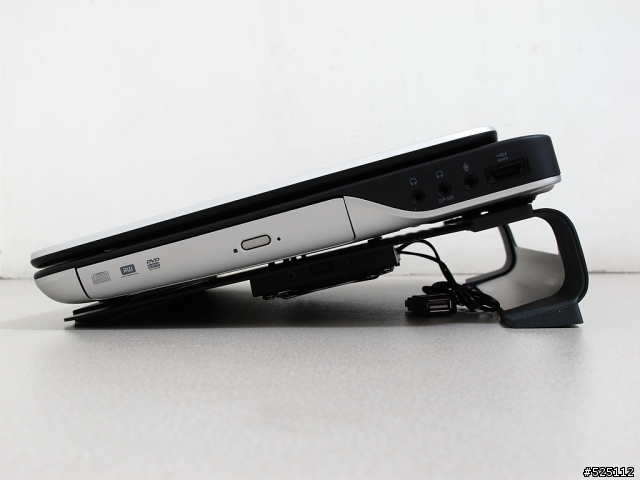

將DELL XPS 15放上去，從側面看過去寬度已經剛剛好，而底下空氣流通的空間比開文時介紹的兩款還要出色。

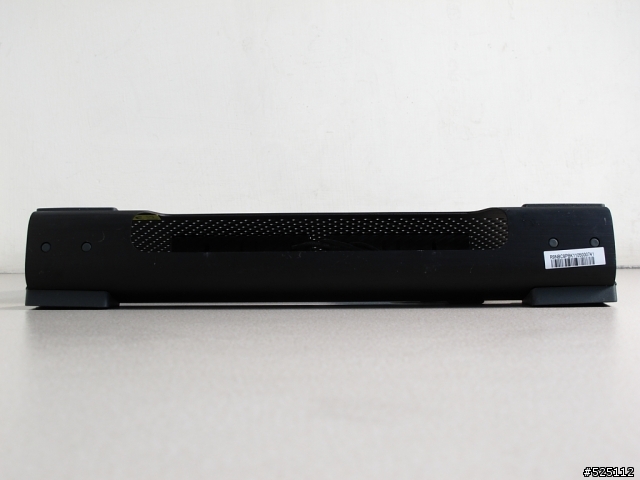

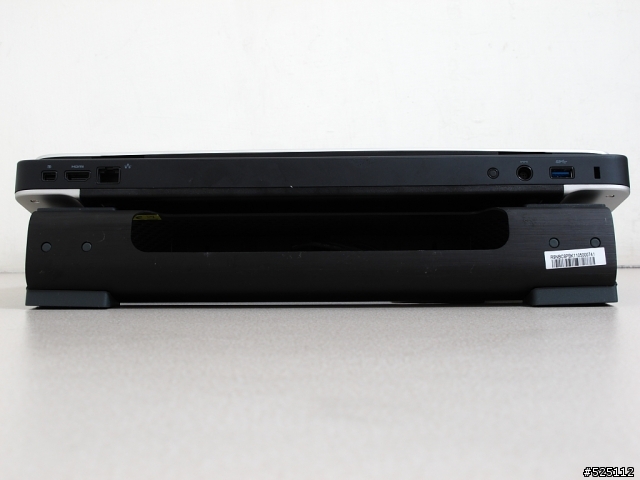

從後面看有條很長的洞，恕小弟資質駑鈍，無法領悟其功用，大概就是通風跟USB插頭方便走線?


將DELL XPS 15(15.6吋)放上去很清楚發現左右兩邊已經超出散熱版了，再加上側視圖那張的寬度是剛剛好的，假如照官方公佈的適用尺寸到17吋其實是不適合的，不過沒關係，Cooler Master有推出Notepal U3，適用尺寸17吋~19吋，配備3台風扇，價錢要U2加個$500。


因為每台筆電的散熱位置皆不同，所以固定式風扇不一定能有效將冷風吹進筆電內，解決的辦法有兩種，一種是風扇超大(開文範例2)，另一種就是接下來要示範的可拆式風扇。

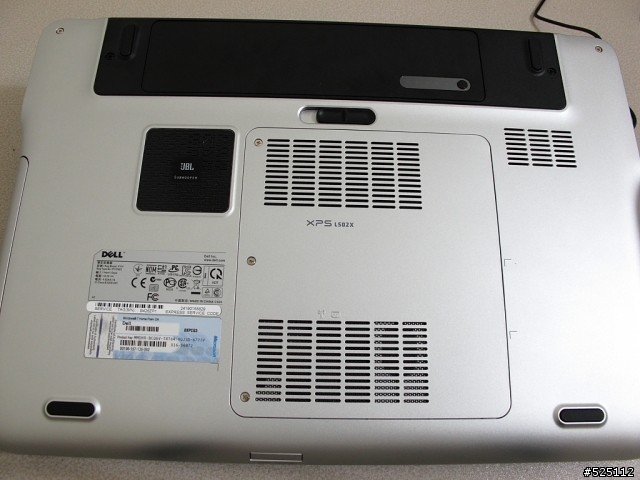

首先需要比對一下筆電散熱位置與風扇的位置才能進行更換，可以看見DELL XPS 15的散熱位置在右上角跟正中央。

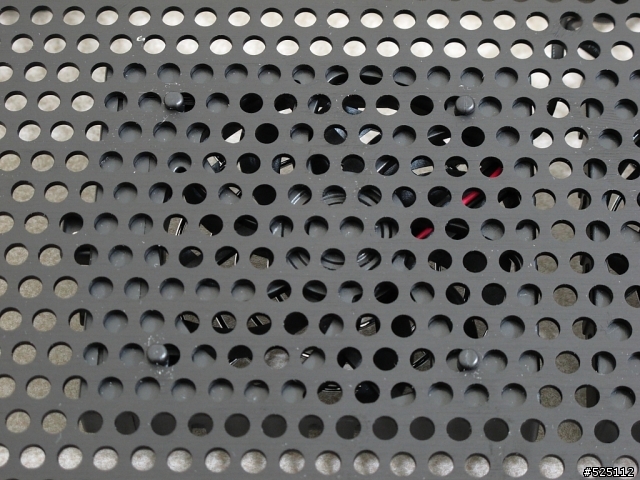

拆下風扇很簡單，應該可以發現在圓洞中有4個卡榫，它們就是ABCD，再照著官方的步驟就可以將風扇拆下來了，但是根本不用這麼麻煩，其實只要按下"E"就可以了，什麼ABCD都不用管它。

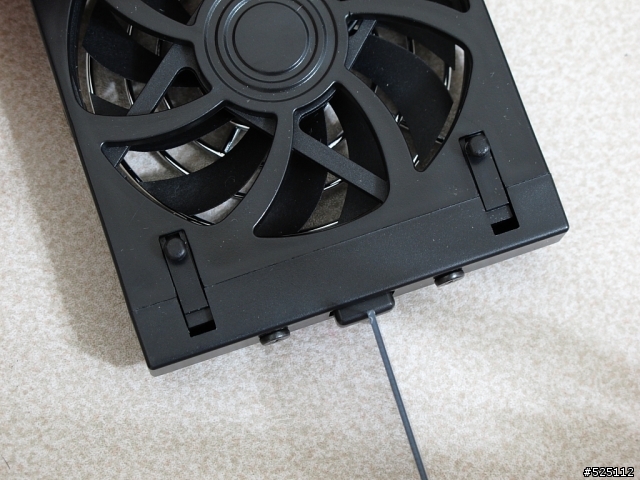

"E"就是下面那個凸出來的東西，大家可以比較下一張的卡榫位置就知道動作的原理了。

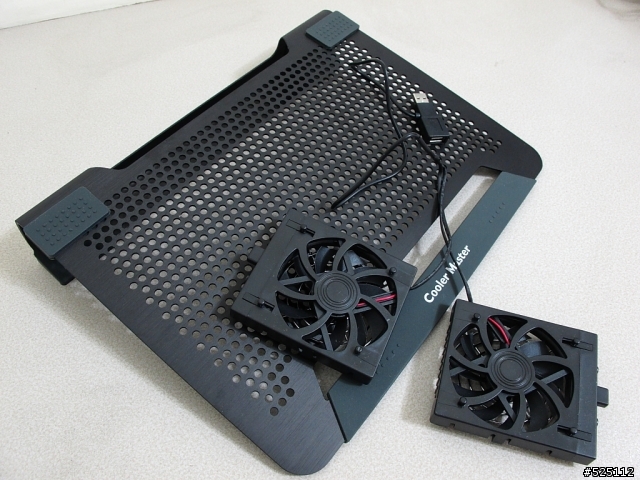

很輕鬆就拆下風扇囉! 連站起來去拿螺絲起子都不用，像這樣拆下來後，就算有卡灰塵也是拿刷子刷一刷就好，相當方便。

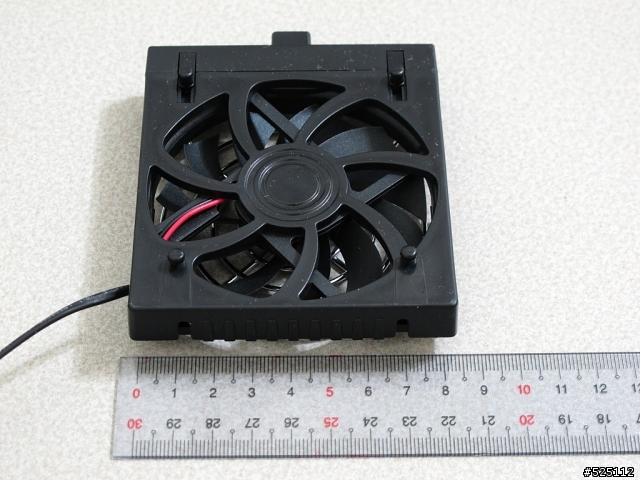

量一下尺寸差不多是8cm。

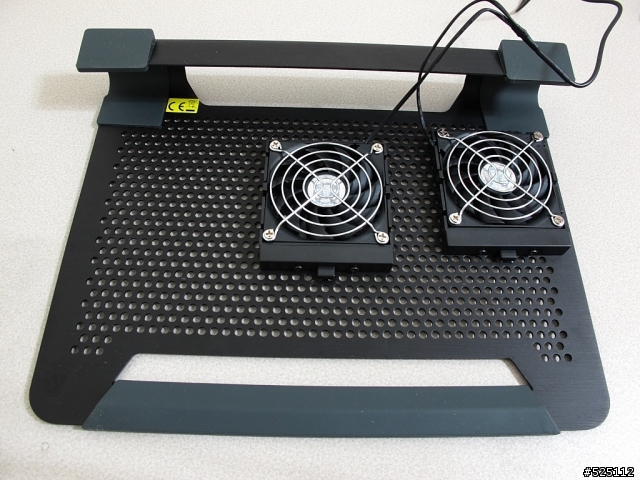

依照XPS的散熱位置也將風扇更動完成。


接下來要測試最後一個功能，收納!

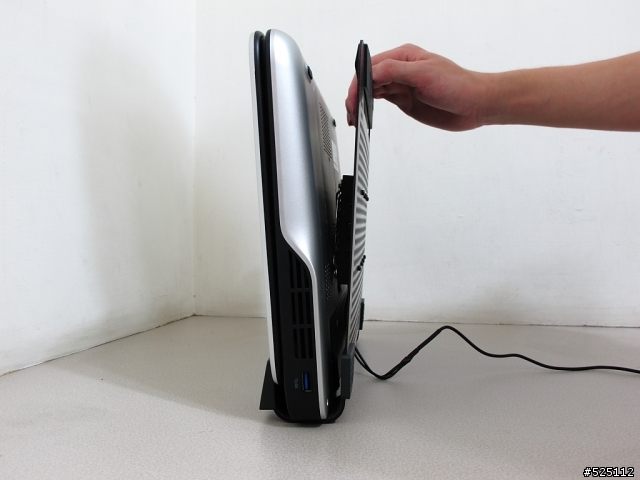

從之前的說明張圖中可以看到筆電能放在散熱墊中一起收在包包內，但是實際操作發現風扇會卡住，所以如果要收納的話必須將風扇先拿起來，其實風扇也不大，跟滑鼠那些一起放在包包也不會占多少位置，安裝又方便。


既然風扇拿起來的話，理所當然筆電是絕對能放進去，但是難免會晃動，這時候附贈的鬆緊帶就派上用場了。

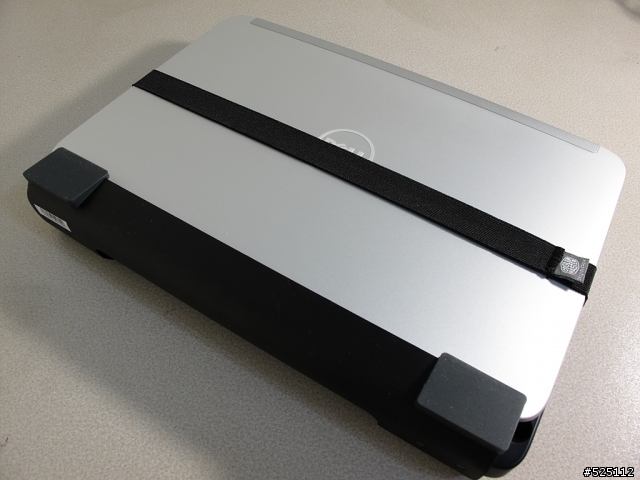

這樣綁住就妥當了。

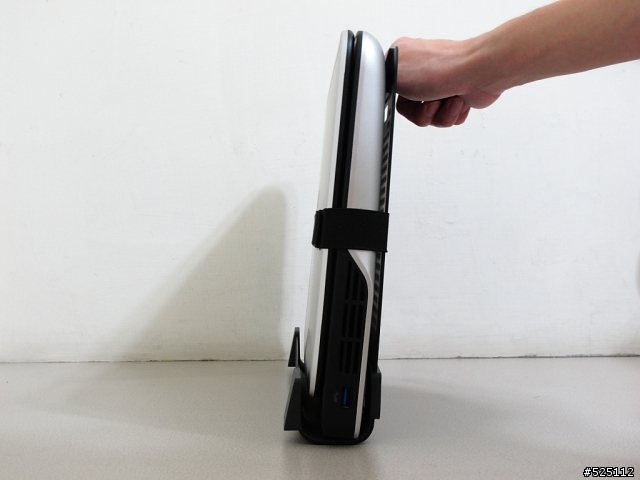

躺著收工也來一張。



最後小弟來簡單分析Cooler Master - NotePal U2散熱墊的優缺點。

優點：
1.風扇尺寸雖然不大，但是可以隨筆電散熱位置變換位置。
2.風扇拆裝容易，方便清理。
3.15度的傾角不僅讓使用者姿勢舒適，符合人體工學(最佳是17度)，也方便空氣流通。
4.攜帶性強，方便攜帶。
5.一體式鋁合金主體，用料實在，髮絲紋很有質感。對散熱也有實質幫助。

缺點：
1.與市面上塑料材質散熱墊比較起來較重。
2.沒有多餘的USB插槽(只有1組)。
3.售價較貴。

同場加映：
或許有人會懷疑這類的散熱墊到底有沒有實質的幫助，小弟只花了10分鐘就了解了。

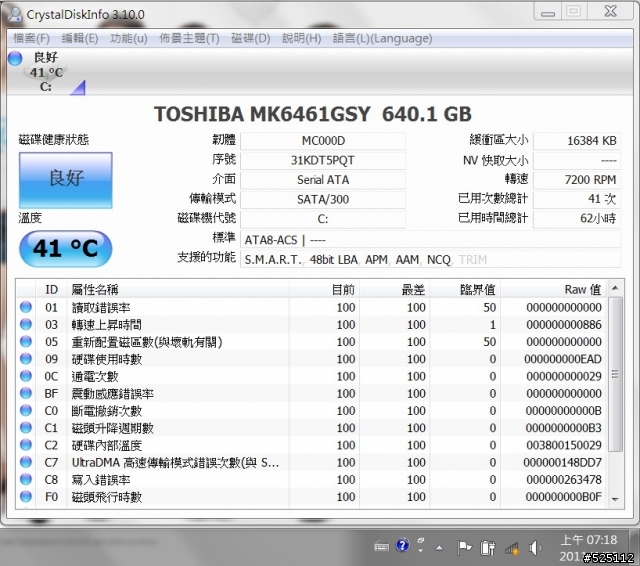

首先小弟使用PotPlayer播放少女時代影片來聽音樂30分鐘，接著打開CrystalDiskInfo測試硬碟溫度是41度，然後將散熱墊拔除，10分鐘內溫度就升高到43度，雖然這樣測試不一定100%準確，但是多少也可以參考看看，底下有圖有真相。




謝 謝 收 看
