車充接濾波器仍沒改善的問題

ataidx

ataidx
個人積分：188分
文章編號：9506035

188分

樓主

2008-12-20 14:15

我的a800只要接上車充再用aux in就會有尖銳的聲音出現...
我就爬文參考了之前dw大的回文和圖,做了一個3級LC濾波器~
車充接濾波器仍沒改善的問題

因為電感10mH的買不到~
所以用的是電感20mH*3 電容2200uF *2 和 220uF
做成Vin是用點煙器頭 Vout是點煙器母座... 車充接在Vout處....
車充接濾波器仍沒改善的問題

可是仍是有那個聲音在.....
難道是我電感與電容的規格用的不恰當嗎?
還是電感與電感間也不能靠太近? 因為我為了縮小體積三個電感靠很近~
謝謝~

2008-12-20 14:15 發佈

文章關鍵字車充問題濾波器

小笨賢2

小笨賢2
個人積分：13分
文章編號：9510126

13分

2樓

2008-12-20 22:23

個人覺得干擾從電源灌進去的較少....

充電器穩壓時發出電磁波干擾也有可能~~~
或是兩台有電位差..造成干擾音源也有可能

音源輸出加個電阻(或是 AUX 內部加個電阻...如1/2W 100歐姆 )
... 然後再用隔離音源線接進去...試試
... 音源輸出就是不要空載!! 空載容易被干擾!!

ataidx

ataidx
個人積分：188分
文章編號：9515599

188分

樓主

2008-12-21 13:10

小笨賢2 wrote:
個人覺得干擾從電...(恕刪)

我昨天後來有用車用電瓶測試,就沒有那聲音了~
所以應該不是電源線的干擾吧~

bobbie_169

bobbie_169
個人積分：0分
文章編號：9515960

0分

4樓

2008-12-21 13:54

建議你在GND 輸入端也接一級LC
有可能雜訊由GND冠進去

ataidx

ataidx
個人積分：188分
文章編號：9516000

188分

樓主

2008-12-21 14:00

bobbie_169 wrote:
建議你在GND 輸入...(恕刪)

負極?
怎麼接LC電路... @@
能提示或畫簡圖?
謝謝~

ataidx

ataidx
個人積分：188分
文章編號：9532224

188分

樓主

2008-12-22 16:49

今天測試...
連車沒有發動都會有雜音....
這樣應該不是發電機的問題了吧?

ataidx

ataidx
個人積分：188分
文章編號：9536222

188分

樓主

2008-12-22 21:39

bobbie_169 wrote:
建議你在GND 輸入...(恕刪)

今天我改線路了~

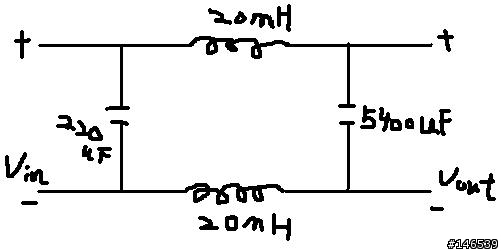

變成CLC濾波電路

負極端加顆電感~

車子未發動測試... 仍是有那聲音存在...
且有接濾波電路跟沒接的干擾聲音都沒變~
似乎可能是電磁干擾吧~

ataidx

ataidx
個人積分：188分
文章編號：9536277

188分

樓主

2008-12-22 21:42

小笨賢2 wrote:
音源輸出加個電阻(或是 AUX 內部加個電阻...如1/2W 100歐姆 )
... 然後再用隔離音源線接進去...試試
... 音源輸出就是不要空載!! 空載容易被干擾!!
(恕刪)

請問電阻是串聯正極嘛? 還是與電源並聯?
謝謝~

小笨賢2

小笨賢2
個人積分：13分
文章編號：9536466

13分

9樓

2008-12-22 21:52

ataidx wrote:
請問電阻是串聯正極嘛...(恕刪)

聲音的輸出加電組.... 不是電源加電組!!
可能要把機子打開, 或是把音源線剝開加電組!! 或是做個盒子裡面加電組!!

可以的話aux輸入端內部...裡面加100歐姆電組.. 使他不會空載!! 試看看囉!!

ataidx

ataidx
個人積分：188分
文章編號：9536835

188分

樓主

2008-12-22 22:14

小笨賢2 wrote:
聲音的輸出加電組.... 不是電源加電組!!
可能要把機子打開, 或是把音源線剝開加電組!! 或是做個盒子裡面加電組!!

可以的話aux輸入端內部...裡面加100歐姆電組.. 使他不會空載!! 試看看囉!!
.(恕刪)

恩~ 抱歉我沒有表達的很好~
我說的意思是如下圖

要在音源線的1處還是2處加電阻?
謝謝~
