[分享]自製大聲公車架專用藍芽GPS充電線

之前使用GPS MOUSE+大聲公,現在改用藍芽了,所以不需要gps mouse了,不過,大聲公在車上要插著車充,那如果藍芽要充電,那就麻煩了,當然買一接二的電源分接是一個方式,不過對於不喜歡接這些有的沒的人,就比較討厭了,既然這樣,也不要浪費大聲公車架的功能,如果大聲公能順便幫我的藍芽GPS充電不是很好?

OK~我們來做一條大聲公專用的藍芽充電線吧~

大聲公車架上有GPS插孔,自然會有供GPS電源的電力,因此只要了解大聲公上的接腳定義就可以囉,我們就可以做一條線從大聲公車架的GPS插座供給藍芽GPS電源,對了,藍芽gps跟GPS MOUSE用的電壓是差不多一樣的,所以不必擔心電壓不足或超過

實驗藍芽GPS:旺普科技BT-77

準備材料:
1,DC插頭(要買適合您GPS的DC插頭喔,BT-77跟麗台,環天的插頭大小不太一樣,道理是一樣的)

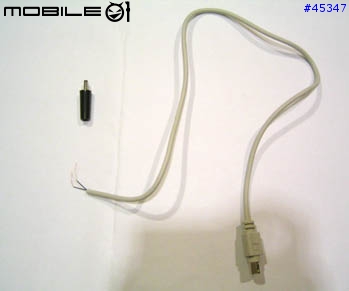

2,6pin PS2延長線一條(將線剪斷,只要公頭部分,線要留多長,自己決定吧),雖然您也可以買ps2頭自己來,但是要會焊接喔,有點麻煩,用現成的ps2公頭比較快
3,膠帶or電火布



這是公頭正面看過去的樣子,右圖是對應大聲公車架的針腳定義,左上方的針腳是GND-,右上方的針腳是+,而PS2裡面有很多顏色的線,經測量結果,棕色線是GND-,黑色線是+,我是在光華良興電子買的ps2延長線,其他地方買的延長線是不是一樣顏色,我就不知道了,接下來我們只留這兩條線,其他顏色的線通通剪掉

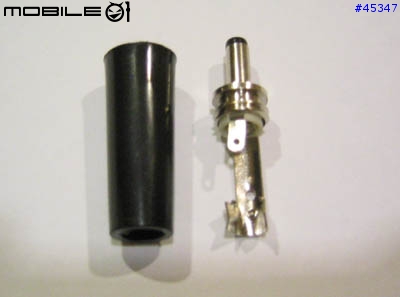

將買來的DC插頭分解(這個插頭是用轉的,蠻好拆的)

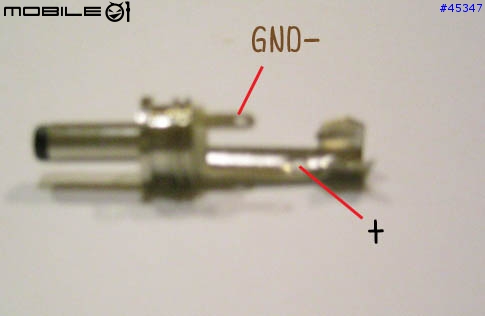

DC插頭短的接GND-(棕色線),長的接+V(黑色線)

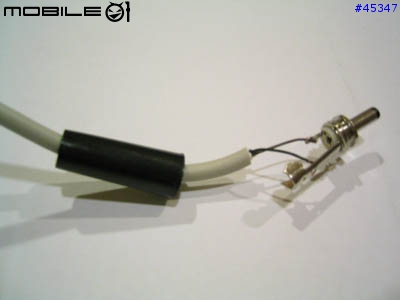

這個DC插頭短的與長的接頭上剛好有孔,所以將棕線與黑線剝開線皮,跟各自對應的端點綁在一起就好了,不用焊接,對了,在接起來之前,別忘了先將DC插頭的黑色套筒先套到PS2延長線上,再做連接的動作



用膠布或電火布,將兩端包起來,不管怎麼用,反正兩端不要接觸到就好了

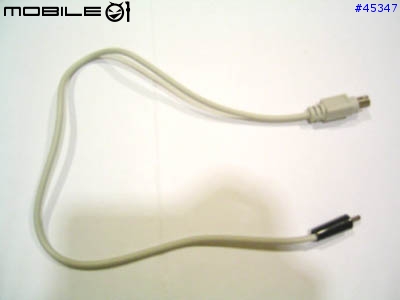

再將黑色套筒與DC插頭組合回去,就大公告成囉

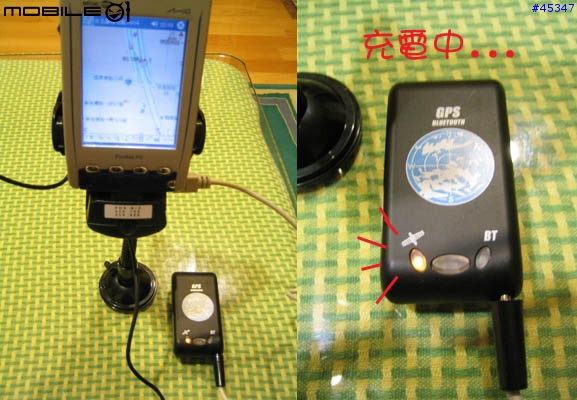

插上大聲公車架,再插上藍芽GPS,果然~BT-77的充電燈號亮起囉,需要充電再把這條線拿出來就好了



這樣做起來成本大約60塊左右,完畢!!

BT-77收訊表看起來雖然沒有SirfII Xtrac2的那麼強,但是用起來感覺上卻差不多,
更棒的是省電,不用有事沒事就要充電,就算充電,只要充一下就可以用很久喔~
這不是SirfII晶片能比的,推一下....這也是我為啥選這款藍芽的原因啦
