隔熱紙不會擋GPS訊號!不打洞也可以隱藏安裝GPS天線(圖文對照說明,以vios示範)

很多人都有隔熱紙阻擋或減少GPS訊號的問題,
我用的隔熱紙是sunmark new k300,
雖然收得到訊號,
但仍然弱了點,
尤其之前GPS冷開機重新定位常常要等超過十分鐘(我用的是SuperGPS BT-700藍芽接受器),
簡直要抓狂,
以前因為覺得GPS天線外露粉醜又怕被偷,
所以一直沒買來裝,
直到最近來這邊看到前輩的隱藏施工方法,
終於決定自己來DIY試看看。

許多前輩的精湛工法實在讓人佩服,
可是我比較懶,
而且又不想破壞車體車身結構,
所以用另外一個簡易安裝的方法,
效果還不錯,
提供出來給有需要的人參考。

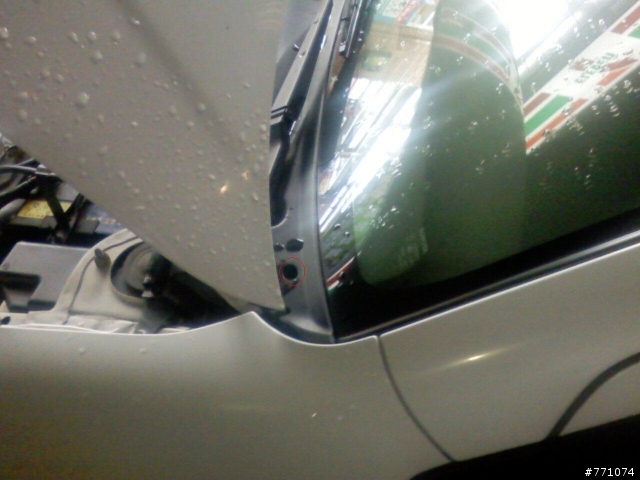

1.鬆開雨刷蓋螺絲
隔熱紙不會擋GPS訊號!不打洞也可以隱藏安裝GPS天線(圖文對照說明,以vios示範)

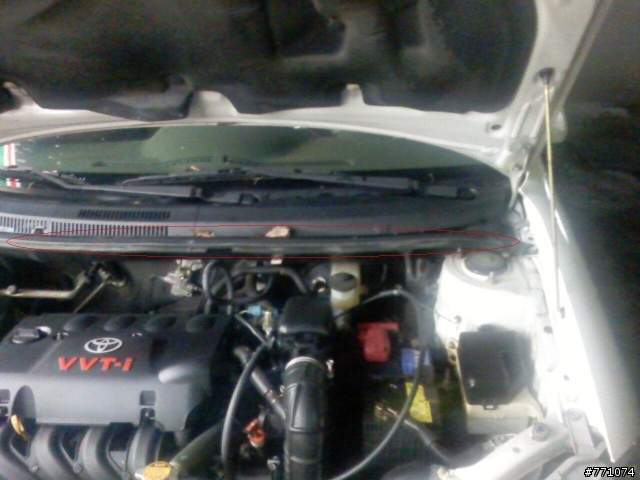

2.把防水固定膠條向上拔起。膠條除了防止水進到引擎室外,膠條的卡榫同時也有固定雨刷蓋的功用。
所以把膠條拔起後,就可以把雨刷蓋向上掀開。講究一點的話可以想辦法將雨刷蓋整個拆下,不過我
為了省事,決定直接把GPS天線頭從掀開的空隙塞進去。這邊不用擔心,因為掀開的空隙已經足夠讓
男生的手伸進去活動。此外,一般GPS天線頭都有吸鐵,所以我就在雨刷蓋的下方空間選一個地方直
接把GPS天線頭吸附固定,不需要用黏膠。
隔熱紙不會擋GPS訊號!不打洞也可以隱藏安裝GPS天線(圖文對照說明,以vios示範)

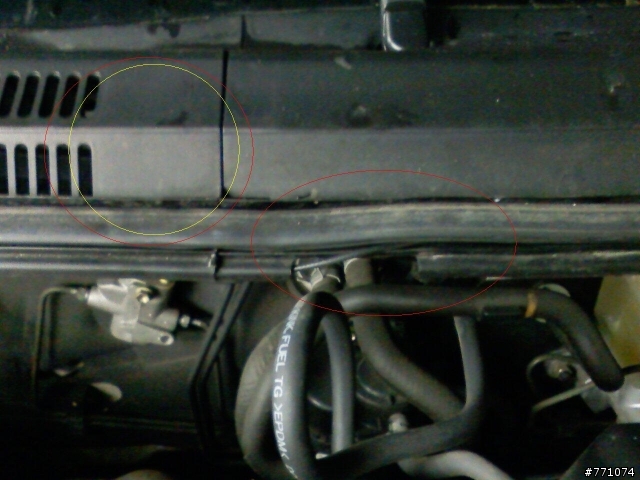

3.GPS天線頭放好後,把膠條裝回去。這邊注意不要一次就把膠條全部裝好。參考下圖,圖中的黃色圈
圈下方就是我放GPS天線頭的位置。安裝膠條時,先裝到中間的地方,天線沿著膠條下方往右走,從
圖中紅色圈圈的地方往上拉,然後把膠條壓過天線再繼續把膠條裝好。這樣做可以利用膠條固定天線
以避免天線下垂,不必使用黏膠。又是一個懶人做法,呵~。(記得把雨刷蓋螺絲鎖回去)
隔熱紙不會擋GPS訊號!不打洞也可以隱藏安裝GPS天線(圖文對照說明,以vios示範)

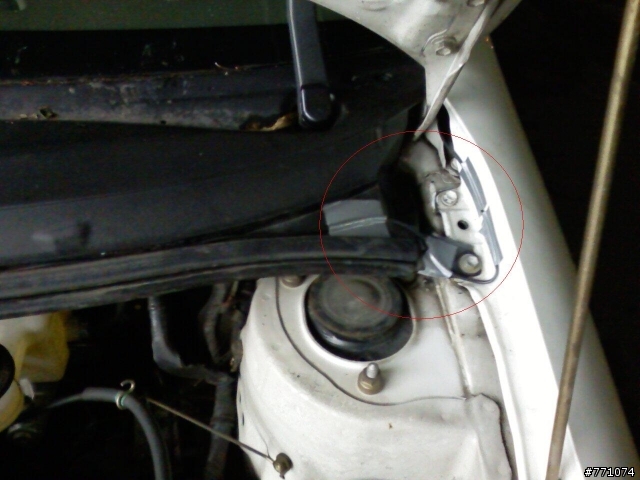

4.到右邊時可用膠帶固定。我用的是3M銀色的那種防水強力膠帶。此外,為了避免引擎蓋支架在引擎蓋
放下時卡到天線,所以採用圖中紅色圈圈所示的佈線方式。
隔熱紙不會擋GPS訊號!不打洞也可以隱藏安裝GPS天線(圖文對照說明,以vios示範)

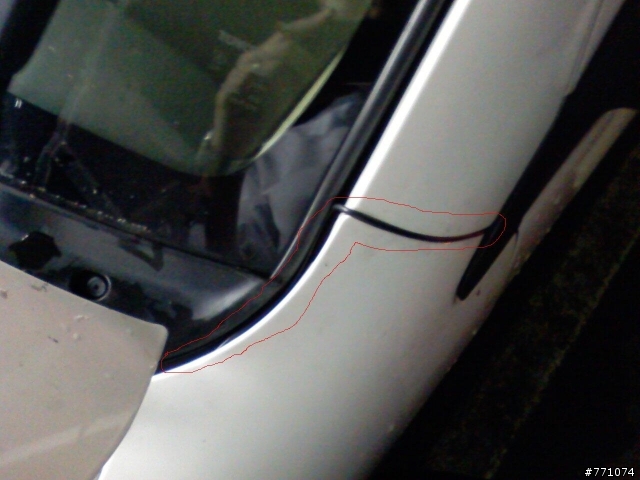

5.沿著擋風玻璃將天線往上拉到左照後鏡前方,車殼在這邊有條接縫,剛好可以把天線塞進去。
隔熱紙不會擋GPS訊號!不打洞也可以隱藏安裝GPS天線(圖文對照說明,以vios示範)

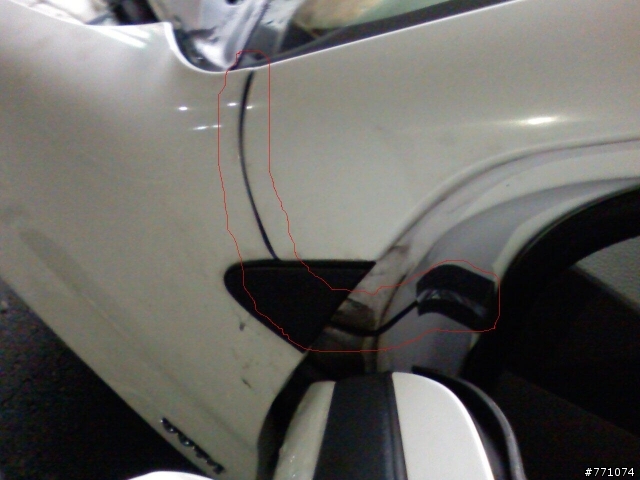

6.關鍵來囉,左照後鏡的前方有一塊黑色板子。把這塊板子用力往外拆開(別擔心,不會壞的),把天線
放在板子兩個卡鎨之間,然後再把板子裝回去,這樣天線又不用黏膠就可以固定了。接著把天線往車內
拉,這邊用膠帶固定一下。
隔熱紙不會擋GPS訊號!不打洞也可以隱藏安裝GPS天線(圖文對照說明,以vios示範)

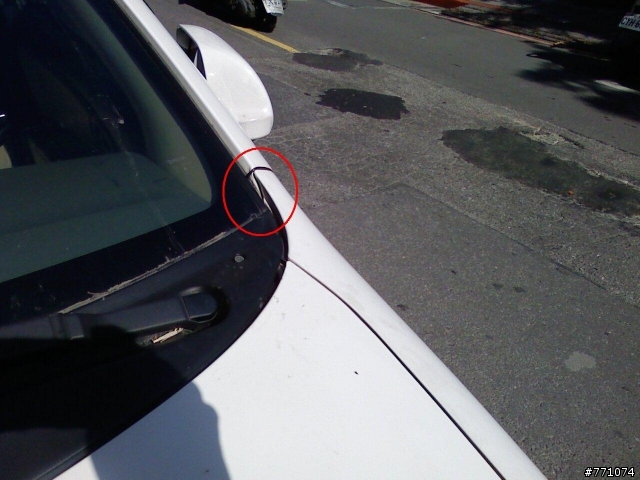

7.從車外看,GPS天線隱藏得還不錯^^
隔熱紙不會擋GPS訊號!不打洞也可以隱藏安裝GPS天線(圖文對照說明,以vios示範)


8.從這個角度看才會看到一點線路,我個人覺得已經很OK了。
隔熱紙不會擋GPS訊號!不打洞也可以隱藏安裝GPS天線(圖文對照說明,以vios示範)

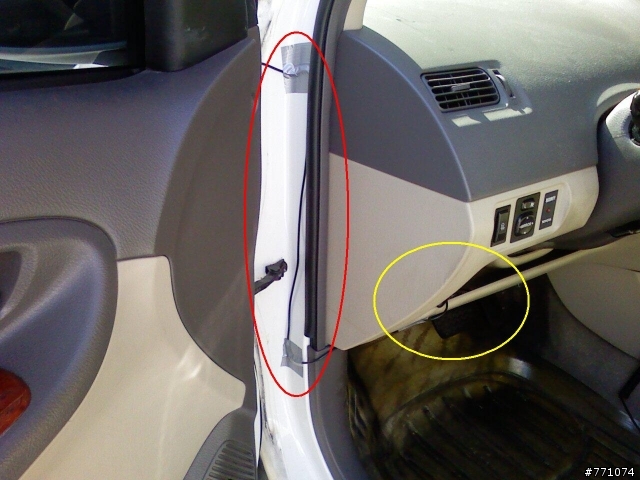

9.如圖中紅色圈圈所示,沿著車門框用膠帶固定天線。之後再由引擎蓋拉桿下方把線拉到方向盤下面的置物
空間(黃色圈圈),這邊剛好可以放藍芽GPS接收器。如果不是接收器不是藍芽的,或是要直接接到GPS
導航機的,那就繼續拉到需要的位置。這樣的接法,天線大概需要5公尺。
隔熱紙不會擋GPS訊號!不打洞也可以隱藏安裝GPS天線(圖文對照說明,以vios示範)


10.這邊空間很大,如果線太長可以捲收起來。
隔熱紙不會擋GPS訊號!不打洞也可以隱藏安裝GPS天線(圖文對照說明,以vios示範)


按照這樣的安裝步驟,一般人就算對車子改裝DIY不熟(我自己就是^^lll),也大概只要半小時就可以裝好,
而且材料、工具都很簡單(十字起子+3M防水膠帶),隱藏性也可以接受。最重要的是,對車子一點都不會傷
到。以上就是這次安裝的步驟,跟各位分享囉。
2007-08-22 10:38 發佈
小小建議:

9.如圖中紅色圈圈所示 處的天線可以塞入膠條中,看起來比較簡潔。
嗯,
我本來也是想這樣做,
不過因為擔心雨水會沿著天線流進車內,
所以決定不沿著膠條佈線,
而且在下方稍做彎折,
萬一真的有雨水沿著天線流時,
會先在下方彎折處流掉。
仍然謝謝你的建議。
若有天窗不妨考慮看看!若沒有就算了!
可以考慮走防火牆,TOYOTA WISH是從副駕駛座前手套箱下走進引擎室
再拉到雨刷槽,不用擔心下雨天的問題,GPS和DTV的天線都可以從那走
GPS可以放在手套箱,電可以再從點煙器後面拉到手套箱裡
GPS就可以完全隱藏啦,缺點是會忘了關電
不過可以插著電導航也不用擔心
hbchen wrote:
可以考慮走防火牆,T...(恕刪)


其實引擎蓋跟車門間都有一些小縫隙,直接走那裡就可以了..
(不過要先拿鐵絲穿過去再綁上天線穿)
