[改裝][分享] GPS測速器改裝成藍芽GPS大成功(圖少請進)

話說前一陣子開車在路上老是一不小心就被拍寫真集...小朋友急速出走....

心想..為什麼我的導航系統不是說的含糊的說三百公尺內有測速照相...讓全車人找老半天也找不到
不然就說前方有測速...一看..在對向車道....
最糟的是....突然一陣閃光...哇勒...不論那一套都給我無聲勝有聲....當然..小朋友又出走囉...

因此..在家人的抗議下...找了Yxx購物中心..買了 南極星GPS測速器...可能有人會說..測速器那麼多..為什麼是它呢....

原因很簡單.....剛好 Yxx正在特價...又送一堆東西...加上是後照鏡機型..剛好之前有裝過一台便宜的後照型測速器, 有拉電源到那裡...所以..才選擇後照鏡型...

下單後沒多久..就收到了一大箱..裡面有 測速器本體, 1轉3車用電源, 便宜的方向盤鎖, 128MB SD卡, 可以播MP3當隨身聽的SD卡讀卡機...真是夠大一箱呢..


用了近一星期...只有爽字可以形容..心想這些功能在導航系統都不難做..為什麼這幾家廠家為什麼不做呢...簡單介紹如下:
1. 可以上網更新固定照像地點(使用下來..推算資料庫應該含有 照像機位置, 行車方向, 照像機功能, 速限)

2. 行車接近照相機時(看速限, 從1KM至200公尺不等)系統會提醒前方有照像機, 速限等等, 接下來, 顯示器就會開始倒數顯示車子與照像機的距離. 如果這時車子的速度高於速限..就會發出叮叮的聲音提醒要減速囉. 而且只會對行車方向的照相機有警告.

3. 如果發現新旳測速桿..也可以按下快速鍵就可以將位置及行車方向記錄下來.

4. 有附一條外接天線...爽度提高.

5. 有一個像耳機的插孔可以輸出GPS訊號(這個是本文的重點), 以供其它設備使用.

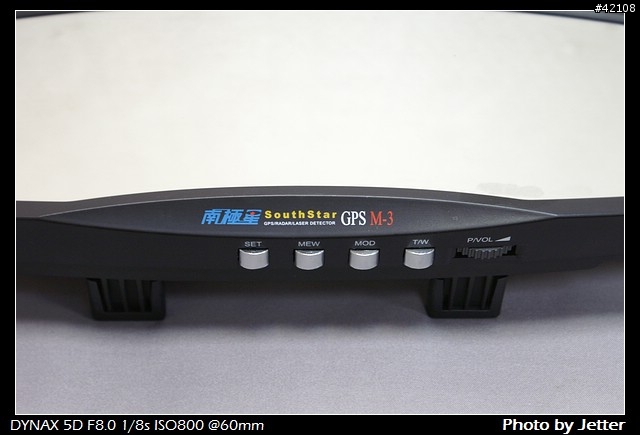

前方, 及下方的按鈕

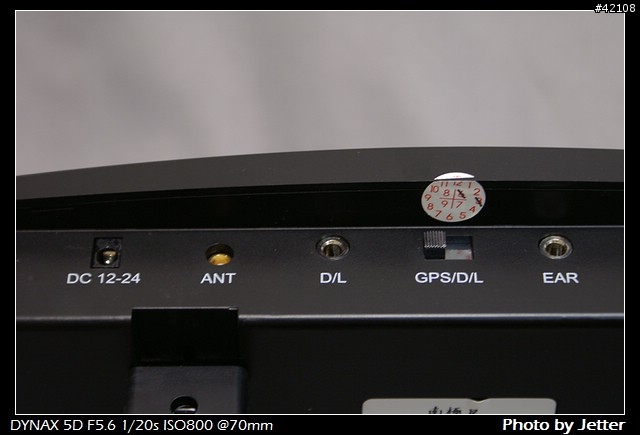

上方各項插孔



問題來了...原廠說明書沒有說明這個插孔的腳位..原廠的討論區有一堆人在問..也沒有人回答...

好吧..心想GPS訊號不就只是 RS-232C的 Tx, Rx及 GND三條線嘛..如果只要抓訊號資料...那麼只需要 Tx及GND也就夠了...

剛好原廠附有一條更新資料線....是拿來更新測速器用的...也是用同一個插孔....就拿來測試看看吧...

原廠的線很好玩...一端有 USB及RS-232的接頭, 另一端則是 電源及資料(耳機)接頭...因為測速器是吃12V的電的...所以USB接頭是拿來取得+5V的電源再經過升壓至12V用的...真正的資料傳速應該是RS-232 ...

接上電腦...打開電源, pc上則執行超級終端機
就按照經驗把COM Port設定為 4800-N-8-1 ....按連線...噗..什麼東東都沒有..難到是殘念嗎...

突然想到有些GPS會用9600或更高的速率來傳資料...

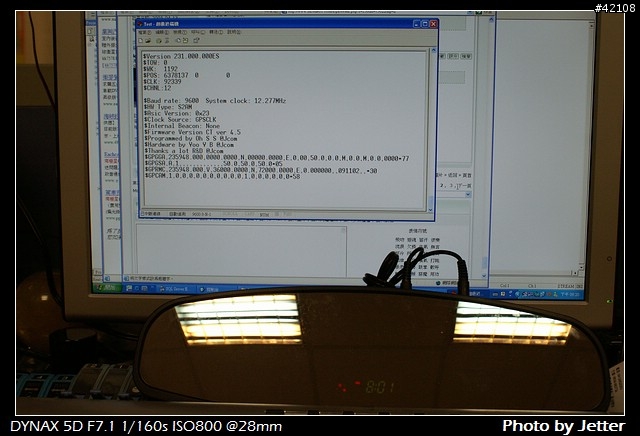

重設成 9600-N-8-1 .... 按連線...BinGO! 多麼熟悉的文字啊....


好..即然直接接RS-232C可以使用..那麼在好久之前DIY已經冰藏許久的藍芽模組..剛好可以拿出來小改一下...

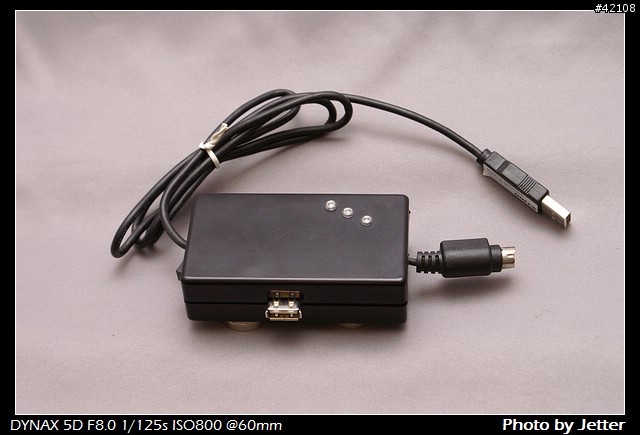

原來外觀(右方是設計來接GM-210的)

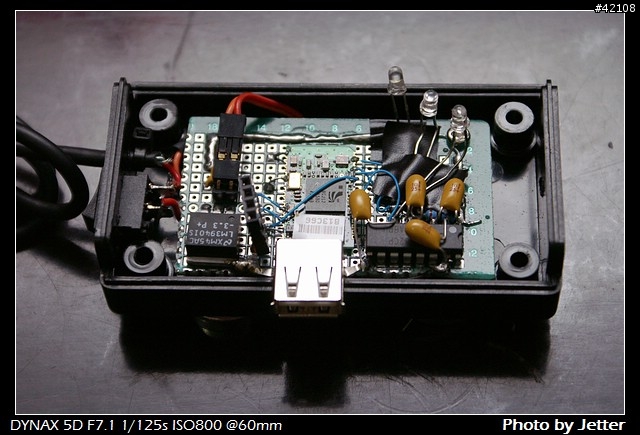

原來內部構造

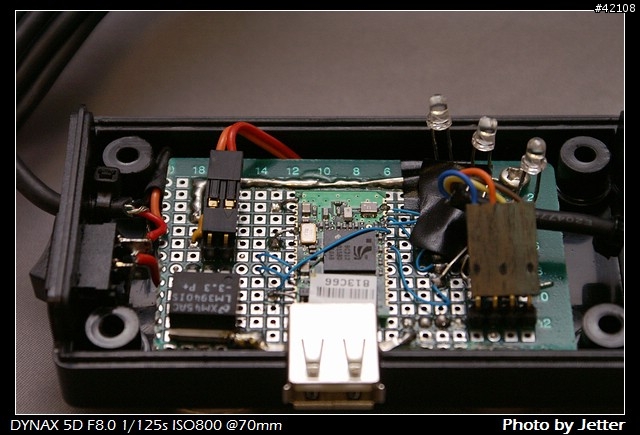

拿掉了接GM-210的線...加上了Max232把RS-232準位轉成TTL準位的IC(右下角)


結果在設定Baud Rate時(原BT模組是4800bps, 而南極星輸出是 9600bps), 試了好久(原來的Document已丟)才發現是要 將設定BaudRate的按鈕按下開機, 此時會有2個燈恆亮(進入設定Baud Rate模式) 放開按鈕, 它會閃一下(表示是4800bps),
這時按一下鈕, 會變成閃2下(此時是9600bps),
再按一下會閃3下(應該是 19200bps)...依此類推最後又會回到 4800bpx

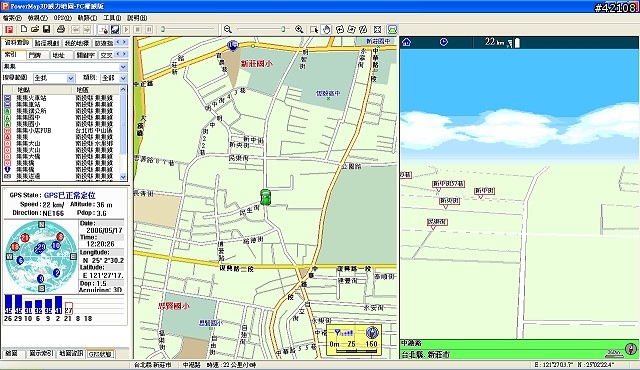

最後我設定在9600後..重新開機..Ya! 成功......有沒有發現我只是拿一條立體聲耳機線來接(其實臨時還找不到兩端都是耳機接頭的線, 只好先用接的, 畫面左方藍芽模組就看的出來了)

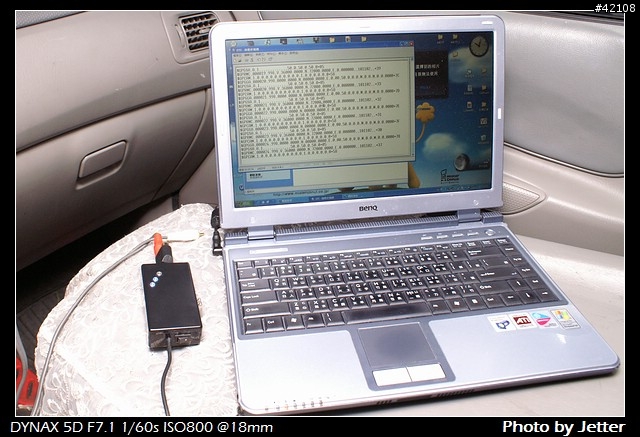

上路看看..一切正常......



市售的GPS測速器應該都可以輸出GPS訊號...可以善用這個訊號...這樣又多了一個藍芽GPS囉..
