DW大大：
請問我有garmin 35LP for MIO y cable可以改接給HP 2210用嗎？可否說明一下（新手不懂拍謝阿），另外請問y cable的另一頭PS2是否可適用於haicom 302s？
謝謝喔！

chiaweilu

chiaweilu
個人積分：0分
文章編號：459701

0分

72樓

2005-03-07 15:06

有人知道ASUS A716的接腳呢?

dw

dw
個人積分：10084分
文章編號：461316

10084分

樓主

2005-03-08 18:38

sb044c wrote:
DW大大：
請問我有garmin 35LP for MIO y cable可以改接給HP 2210用嗎？可否說明一下（新手不懂拍謝阿），另外請問y cable的另一頭PS2是否可適用於haicom 302s？
謝謝喔！

mio的接腳定義跟HP不同，所以不能混用。haicom跟Garmin應該是一樣的，所以可以用。

那些長久以來享有諸多權利的人，忘了這是由許多人犧牲奉獻換來的。

Cupid

Cupid
個人積分：636分
文章編號：461718

636分

74樓

2005-03-08 23:57

sb044c wrote:
請問我有garmin 35LP for MIO y cable可以改接給HP 2210用嗎？可否說明一下（新手不懂拍謝阿），另外請問y cable的另一頭PS2是否可適用於haicom 302s？
謝謝喔！

基本上, MIO y cable的頭和2210是相同的(AMP 22 Pins，Pitch=0.5mm的接頭), 只有對應腳位不同. 請參考本帖第一頁版主所述.

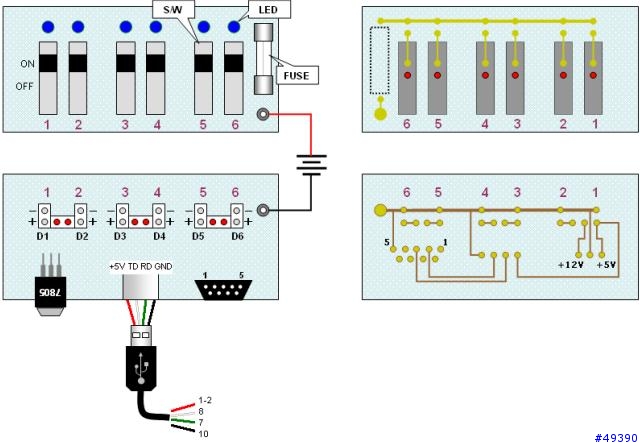

這一張是之前製作GPS35 Mouse與HP iPAQ2210整合時所繪的示意圖, 希望能對您有所幫助:

由於Garmin GPS35PC是採6V-40V工作電壓, 與現在大多數的3V-6V不同. 而且GPS35PC是採用RS-232C的接頭, 也非現在常見的PS2接頭. 因此興起自行製作車上整合方案的念頭.

圖中我以一塊洞洞板把RS-232C的第三腳與USB母頭的第二腳(+5V為第一腳)對接, 再把RS-232C的第二腳與USB母頭的第三腳對接. 然後把USB公頭裡的四條線, 分別接到HP iPAQ2210的第1, 8, 7, 10四隻腳(如圖下方的顏色標示).

因此您若需將此MIO y cable的頭改製作iPAQ2210用, 只需將接PDA端的接頭拆開, 原有的第13腳(GPS IN)接到第8腳, 第17腳(GPS OUT)接到第7腳, 並注意是否原有接在9或10或19或22腳的線, 改接在第10腳或22腳(GND)即可. 另, 電源(+5V)應和原MIO相同, 也是在1-4腳(可以只接一腳, 也可接其中任幾腳或四腳全接).

sb044c

sb044c
個人積分：1分
文章編號：461818

1分

75樓

2005-03-09 0:49

感謝dw和Cupid大大詳細解說，感恩

另外請問Cupid大大，garmin35PC依您改裝方式是否為由汽車12V直接供應與garmin使用？而HP2210另外用車充供電？還是用其他方式。另外7085晶片是啥用途？

Cupid

Cupid
個人積分：636分
文章編號：462332

636分

76樓

2005-03-09 12:06

sb044c wrote:
感謝dw和Cupid大大詳細解說，感恩
另外請問Cupid大大，garmin35PC依您改裝方式是否為由汽車12V直接供應與garmin使用？而HP2210另外用車充供電？還是用其他方式。另外7085晶片是啥用途？

嗯... 這就是我做洞洞板的原意!

圖中您注意到的7805就是降壓及穩壓IC. 我是從車上接12V電源, 經由7805降成5V後, 提供給iPAQ2210用. (圖中的右下角圖可看出, 一端是+12V進, 中間共地, 另一端是+5V出, 供給iPAQ2210充電) 這個洞洞板可提供我車上六樣設備的電源, 把開關整合在中控台, 看起來就很方便美觀了...:)

sb044c

sb044c
個人積分：1分
文章編號：463241

1分

77樓

2005-03-10 0:54

感謝Cupid大大，詳細解說，學到不少，謝謝.....

chin38

chin38
個人積分：52分
文章編號：475961

52分

78樓

2005-03-21 13:53

DW大大:

dw wrote:
還有華碩的A600/A620系列的接腳定義圖
檔

我看了asus a620 的接腳定義圖,它有寫說 3.3V Level Interface,
我是不是接電腦的 RS-232 要做 Level Converter ?
如要轉要如何轉換?
轉換後,是不是可以透過 RS-232跟PC做同步?
謝謝!

ik0306

ik0306
個人積分：3194分
文章編號：493211

3194分

79樓

2005-04-04 12:58

各位大大

有沒有人可以提供Dell X5 與 X50v的接腳定義??
我GPS mouse (GM-210)沒有Y-cable 配不上~~~~

剛溫啊!!

看別人不順眼, 是自己修為不夠

dw

dw
個人積分：10084分
文章編號：493424

10084分

樓主

2005-04-04 15:53

chin38 wrote:
我看了asus a620 的接腳定義圖,它有寫說 3.3V Level Interface,
我是不是接電腦的 RS-232 要做 Level Converter ?
如要轉要如何轉換?
轉換後,是不是可以透過 RS-232跟PC做同步?
謝謝!

沒錯，ASUS A600/620是TTL準位，要用MAX 232 IC轉成RS232準位，這樣就可以跟PC同步。

ik0306 wrote:
有沒有人可以提供Dell X5 與 X50v的接腳定義??
我GPS mouse (GM-210)沒有Y-cable 配不上~~~~
!

Dell X5接腳定義看這裡
