本來我是一端接 3.3V... 後來改成一端接地...
因為我比較喜歡LED2 用接地的閃燈方式..
可是LED3(PIO3)不論接3.3V或GND, 都不會亮..
但發現PIO4 在藍芽接上後... 會從3.3V變成0V(和PIO0剛好相反)
所以我把LED3接到PIO4上, 另一端接地.

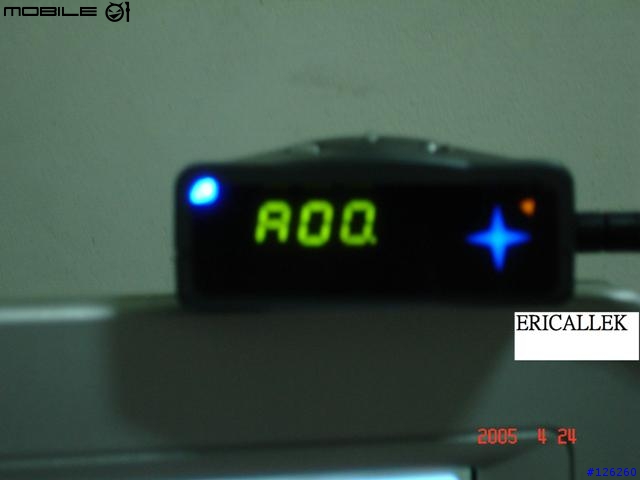

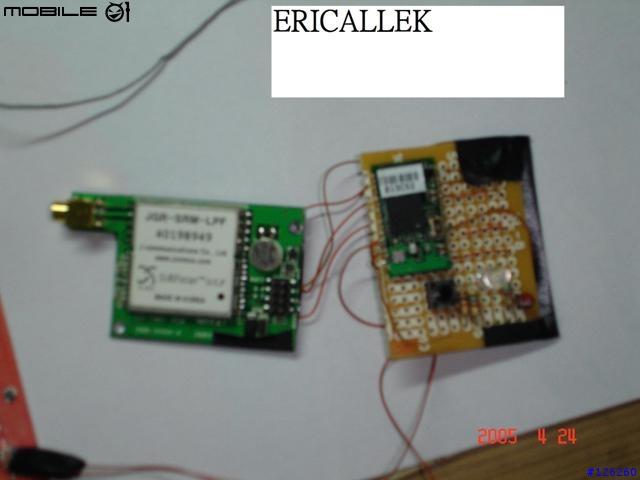

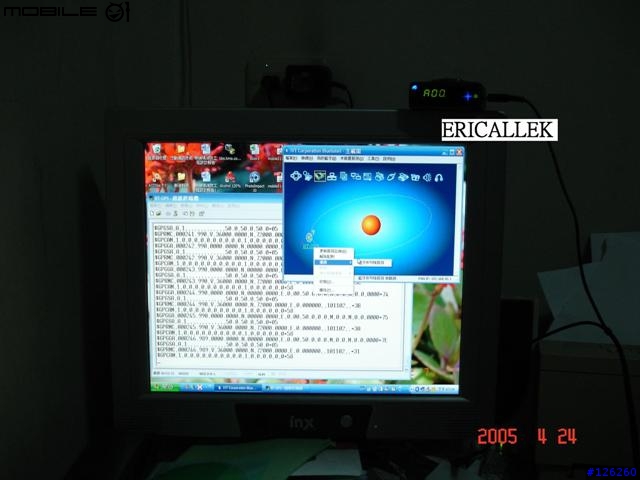

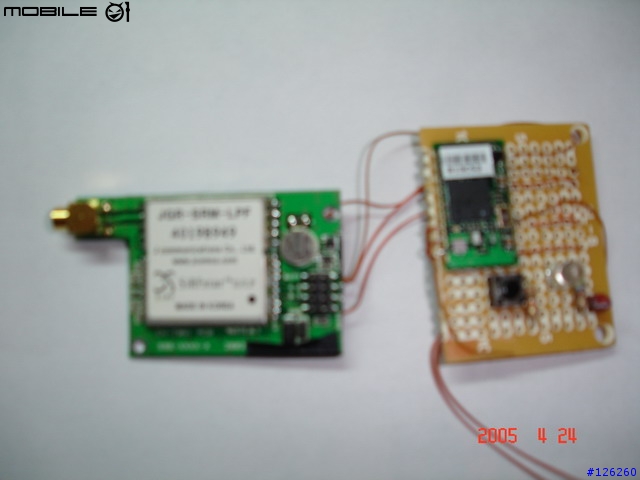

我的接法是
PIO(0) ---- LED ---- 電阻 ---- GND
PIO(1) ---- LED ---- 電阻 ---- GND
PIO(4) ---- LED ---- 電阻 ---- GND
目前狀態是 開啟電源後... LED1, LED2, LED3會全亮,
然後剩LED3亮, LED2閃, LED1熄,
當藍芽接上後.... LED1亮, LED2亮, LED3熄....
實際上路後....一切都沒問題.
我看不太懂 6 reset , 16 3v3 ,29 PIO(2) 的關係跟一些問題
我只會銲不太懂電子零件材料
1.是不是6跟16相連中間加10uf電容 (這要用什麼種的電容不太懂電容種類)
2.16再跟29相連中間+10K電阻
3.在16跟29中間加按鈕開關~開關跟負極相連
4.我用4顆1.2V電池=最高5.2V左右 可以直接~接LM1117就可以變成3.3V給藍芽用
5.那個按紐開關按一下他是改成9600BPS嗎在按一下改回預設嗎~每次開機都要按還是會自己記憶?
6.給藍芽的電源開關~是想關掉藍芽的話直接把16 3V3 正電關掉就可以了嗎?
7.這樣裝藍芽需要配對嗎 需要配對碼嗎?
這是我現再想的到的一些疑問~有點多
有些是我不確定的問題
麻煩大大們可以幫我解答~感謝~
等這星期 期中考完 就要去買材料開始動手~
BUGGY wrote:
感謝前輩的提醒，果然是數位式三用電錶的電池快沒電了。換了新電池後，再量測一次Vcc，哈...3.28v。小弟太久沒碰電錶了。慚愧極了!
呀呀呀！能解決就好！恭禧你呀！！
devilslk wrote:
請問~
我看不太懂 6 reset , 16 3v3 ,29 PIO(2) 的關係跟一些問題
我只會銲不太懂電子零件材料
1.是不是6跟16相連中間加10uf電容 (這要用什麼種的電容不太懂電容種類)
2.16再跟29相連中間+10K電阻
3.在16跟29中間加按鈕開關~開關跟負極相連
4.我用4顆1.2V電池=最高5.2V左右 可以直接~接LM1117就可以變成3.3V給藍芽用
5.那個按紐開關按一下他是改成9600BPS嗎在按一下改回預設嗎~每次開機都要按還是會自己記憶?
6.給藍芽的電源開關~是想關掉藍芽的話直接把16 3V3 正電關掉就可以了嗎?
7.這樣裝藍芽需要配對嗎 需要配對碼嗎?
這是我現再想的到的一些疑問~有點多
有些是我不確定的問題
麻煩大大們可以幫我解答~感謝~
等這星期 期中考完 就要去買材料開始動手~
有點小問題唷！
您的第2 和第3點，好像錯了！
2. 16 再跟29相連中間 10K 電阻 <- 沒錯
3. 在16跟29中間加按鈕開關~開關跟負極相連 <- 這要改成 29 和10k 電阻中間用一個按鈕和gro負極相連
4. 電池的話，是可以啦！不過呢！這麼做的話，可能會比較耗電....原因就是那個 LM1117 是個效率不高的降壓IC，有很多電，會變成熱散出去！
5. 開關好像是要在電源打開始，先按住，然後打開電源再放開！.....是的..依照 chiang 大哥所說，會自己記憶！
6. 是的！只要不要給藍芽電源就可以了！所以您可以在電池那兒下手
7. 配對的話，好像要吧！我記得在我的 PDA 上，用 CF-BT 要先配對，設定好，再啟動導航程式，開啟 GPS 就會出現 BT-GPS 的畫面，點一下 BT-GPS 就可以開了！
